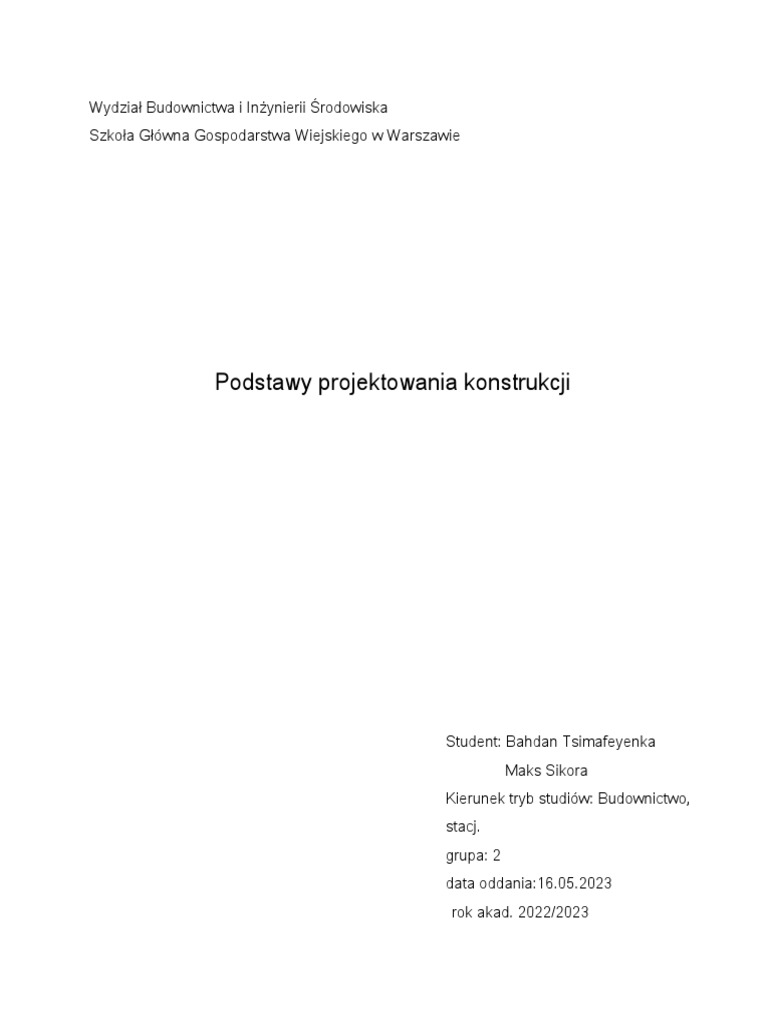

Wydział Budownictwa i Inżynierii Środowiska

Szkoła Główna Gospodarstwa Wiejskiego w Warszawie

Podstawy projektowania konstrukcji

Student: Bahdan Tsimafeyenka

Maks Sikora
Kierunek tryb studiów: Budownictwo,
stacj.
grupa: 2
data oddania:16.05.2023
rok akad. 2022/2023
Zastosowaliśmy belki ze stali S235, przy maksymalnych naprężeniach
dochodzących do 219 MPa nie ma potrzeby używać wytrzymalszych i droższych
gatunków.
Dopuszczalne odkształcenia belek wyniosą odpowiednio:
• 2,2 cm dla słupów
• 2 cm dla belek dachu
• 4 cm dla belek stropu
• 1,6 cm dla pozostałych belek poprzecznych
Aby utrzymać odkształcenia w akceptowalnych granicach użyliśmy dwuteowników
IPE 400, 450, 500 oraz 550, według dołączonego schematu.
Dodanie do szkieletu dodatkowych belek usztywniających konstrukcję w
najbardziej zagrożonych miejscach zoptymalizowałoby przenoszenie obciążeń i z
pewnością pozwoliłoby na zastosowanie mniejszych belek, co zredukowałoby
zużycie materiałów.
Obciążenia stałe
Strop Fert 60:

Obciążenie
Materiał Obliczenia 𝑘𝑁
charakterystyczne [𝑚2 ]

Ciężar konstrukcji

Nadbeton, kształtka ceramiczna, pręty

gkk 3,05 3,05
stalowe, strzemiona stalowe, tynk

Ciężar podłogi (wykończenia)

Wykładzina gp1 0,011

Podkład cementowy – 4 cm gp2 22*0,04 0,880

Iz. przeciwwilgociowa gp3 0,020

Styropian – 3 cm gp4 0,45*0,03 0,014

Tynk – 1,5 cm gp5 19*0,015 0,285

∑ gpk=gp1+gp2+gp3+gp4+gp5 1,210

Ciężar stropu Gk=gkk+gpk 4,260

Rysunek I. Przekrój poprzeczny przez strop Fert 60

Ściana:

Wartość charakterystyczna
Warstwa ściany Obliczenia
[kN/m2]

Tynk cementowo-
0,015*19 0,285
wapienny 1,5 cm

Beton
komórkowy 49 (9,0+0,5)*
4,665
cm + zaprawa 0,49
murarska

Tynk cementowo-
0,015*19 0,285
wapienny 1,5 cm

⅀ gk1 5,235

Dach:
Blachodachówka, grubość 0,5 cm
ciężar blachy stalowej: 3,7 kg/0,805𝑚2 *9.81m/𝑠 2 =0,045 kN/𝑚2
Deskowanie, grubość 2,5 cm
Ciężar drewna klasy c22: 4,1 kN/𝑚3 *0,025m=0,103 kN/𝑚2
Suma: 0,148 kN/𝑚2
Obciążenia użytkowe zgodnie z PN-EN 1991-1-1

Przyjmujemy obciążenia 1,5 kN/𝑚2

Ociążenia śniegiem

Lokalizacja obiektu: Biała Podlaska – strefa 3, wysokość: 142 m n.p.m.

𝑘𝑁
𝑆𝑘 = 0,006𝐴 − 0,6 = 0,252, 𝑆𝑘 ≥ 1,2, 𝑆𝑘 = 1,2 [ 2 ]
𝑚
Współczynnik ekspozycji:
Teren normalny: obszary, na których nie występuje znaczące przenoszenie śniegu
przez wiatr na budowle z powodu ukształtowania terenu, innych budowli lub
drzew
𝐶𝑒 = 1
Współczynnik termiczny:
𝐶𝑡 = 1
Współczynnik kształtu dachu-dachy dwupołaciowe:
𝛼 = 10°, 𝜇1 = 0,8
 𝑘𝑁
𝑆 = 𝜇1 ∗ 𝐶𝑒 ∗ 𝐶𝑡 ∗ 𝑠𝑘 = 0,8 ∗ 1 ∗ 1 ∗ 1,2 = 0,96
𝑚2

Przypadki obciążenia śniegiem:

Obciążenie wiatrem
Bazowa prędkość wiatru:
𝑉𝑏 = 𝐶𝑑𝑖𝑟 ∗ 𝐶𝑠𝑒𝑎𝑠𝑜𝑛 ∗ 𝑉𝑏,0
Wartość podstawowa bazowej prędkości wiatru:
Strefa 1, 𝑉𝑏,0 = 22 𝑚/𝑠
Wartość współczynnika kierunkowego:
Wiatr wieje z kierunku zachodniego, 𝐶𝑑𝑖𝑟 = 1,0
Wsp. pory roku:
𝐶𝑠𝑒𝑎𝑠𝑜𝑛 = 1
Średnia prędkość wiatru:
𝑉𝑚 (𝑧) = 𝐶𝑟 (𝑧) ∗ 𝐶𝑜 (𝑧) ∗ 𝑉𝑏
Współczynnik chropowatości:
Kategoria terenu III
𝑧 11,88 0,19
𝐶𝑟 (𝑧) = 0,8 ∗ ( )0,19 = 0,8 ∗ ( ) = 0,827
10 10

Współczynnik rzeźby terenu:

𝐶𝑜 (𝑧) = 1,0
𝑉𝑚 (𝑧) = 𝐶𝑟 (𝑧) ∗ 𝐶𝑜 (𝑧) ∗ 𝑉𝑏 = 18,186
Intensywność turbulencji:
kl 1
Iv (z) = z = 11,88
co (z) ∗ ln ( ) 1 ∗ ln ( )
zo 0,3

Współczynnik turbulencji
k l = 1,0
Kategoria terenu I
zo = 0,3
kl 1
Iv (z) = z = 11,88 = 0,272
co (z) ∗ ln ( ) 1 ∗ ln ( )
zo 0,3

Wartość szczytowa ciśnienia prędkości:

1
qp (z) = [1 + 7 ∗ Iv (z)] ∗ ∗ 𝑝 ∗ 𝑉𝑚2 (𝑧)
2
Gęstość powietrza
𝑝 = 1,25 𝑘𝑔/𝑚3
1 𝑁 𝑘𝑁
qp (z) = [1 + 7 ∗ Iv (z)] ∗ ∗ 𝑝 ∗ 𝑉𝑚2 (𝑧) = 600,276 2 = 0,600276 2
2 𝑚 𝑚
Ciśnienie wiatru:
𝑤𝑒 = 𝑞𝑝 (𝑧𝑒 ) ∗ 𝑐𝑝𝑒
𝑒𝑚𝑖𝑛 = ( 𝑏 = 24; 2ℎ = 11,88 ∗ 2 = 23,76)
𝑒 = 23,76 ≥ 𝑑 = 10
 Pole A B D E
h/d 𝑐𝑝𝑒,10 𝑐𝑝𝑒,10 𝑐𝑝𝑒,10 𝑐𝑝𝑒,10
5 -1,2 -0,8 +0,8 -0,7
1 -1,2 -0,8 +0,8 -0,5
1,188 -1,2 -0,8 +0,8 -0,5094
𝑤𝑒 -0,72 -0,48 0,48 -0,31

Schemat obciążenia:
Wymiary konstrukcji:
Schemat ułożenia belek
SGU (najmniej korzystna kombinacja obciążeń)

SGN (najmniej korzystna kombinacja obciążeń)
