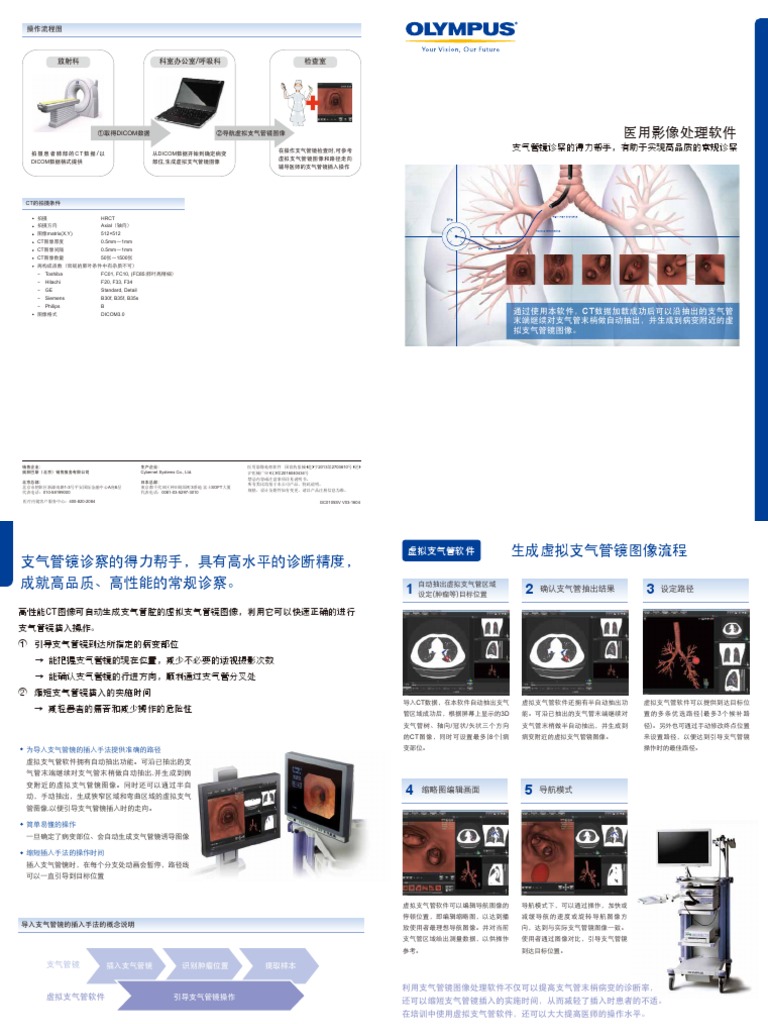

操作流程图

放射科 科室办公室/呼吸科 检查室

①取得DICOM数据 ②导航虚拟支气管镜图像 医用影像处理软件

在操作支气管镜检查时,可参考 支气管镜诊察的得力帮手，有助于实现高品质的常规诊察
拍摄患者肺部的CT数据/以 从DICOM数据开始到确定病变
虚拟支气管镜图像和路径走向
DICOM数据格式提供 部位,生成虚拟支气管镜图像
辅导医师的支气管镜插入操作

CT的拍摄条件

拍摄 HRCT
拍摄方向 Axial（轴向）
图像matrix(X,Y) 512×512
CT图像厚度 0.5mm～1mm
CT图像间隔　 0.5mm～1mm
CT图像数量　 50张～1500张
再构成函数（常规的肺叶条件中有杂质不可）
- Toshiba FC01, FC10, (FC85:肺叶高精細）
- Hitachi F20, F33, F34
- GE Standard, Detail
- Siemens B30f, B35f, B35s
- Philips B
图像格式 DICOM3.0 通过使用本软件，CT数据加载成功后可以沿抽出的支气管
末端继续对支气管末梢做自动抽出，并生成到病变附近的虚
拟支气管镜图像。

销售企业： 生产企业： 医用影像处理软件 国食药监械(进)字2013第2703610号(更)

奥林巴斯（北京）销售服务有限公司 Cybernet Systems Co., Ltd. 沪医械广审(文)第2016040434号
禁忌内容或注意事项详见说明书。
北京总部： 日本总部：
所有类比均基于本公司产品，特此说明。
北京市朝阳区新源南路1-3号平安国际金融中心A座8层 東京都千代田区神田练塀町3番地 富士SOFT大厦
代表电话：010-58199000 代表电话：0081-03-5297-3010 规格、设计及附件如有变更，请以产品注册信息为准。

医疗内镜客户服务中心：400-820-2084 GC0105SV V03-1604

 虚拟支气管软件 生成虚拟支气管镜图像流程
支气管镜诊察的得力帮手，具有高水平的诊断精度，
成就高品质、高性能的常规诊察。 自动抽出虚拟支气管区域
1 设定(肿瘤等)目标位置 2 确认支气管抽出结果 3 设定路径

高性能CT图像可自动生成支气管腔的虚拟支气管镜图像，利用它可以快速正确的进行
支气管镜插入操作。
① 引导支气管镜到达所指定的病变部位
→ 能把握支气管镜的现在位置，减少不必要的透视摄影次数
→ 能确认支气管镜的行进方向，顺利通过支气管分叉处
② 缩短支气管镜插入的实施时间
导入CT数据，在本软件自动抽出支气 虚拟支气管软件还拥有半自动抽出功 虚拟支气管软件可以提供到达目标位
→ 减轻患者的痛苦和减少操作的危险性 管区域成功后，根据屏幕上显示的3D 能。可沿已抽出的支气管末端继续对 置的多条优选路径(最多3个候补路
支气管树、轴向/冠状/矢状三个方向 支气管末梢做半自动抽出，并生成到 径)。另外也可通过手动修改终点位置
的CT图像，同时可设置最多(8个)病 病变附近的虚拟支气管镜图像。 来设置路径，以便达到引导支气管镜

为导入支气管镜的插入手法提供准确的路径 变部位。 操作时的最佳路径。

虚拟支气管软件拥有自动抽出功能。可沿已抽出的支
气管末端继续对支气管末梢做自动抽出,并生成到病
变附近的虚拟支气管镜图像。同时还可以通过半自
动，手动抽出，生成狭窄区域和弯曲区域的虚拟支气
4 缩略图编辑画面 5 导航模式

管图像,以便引导支气管镜插入时的走向。

简单易懂的操作
一旦确定了病变部位、会自动生成支气管镜诱导图像

缩短插入手法的操作时间
插入支气管镜时，在每个分支处动画会暂停，路径线
可以一直引导到目标位置

虚拟支气管软件可以编辑导航图像的 导航模式下，可以通过操作，加快或
停顿位置，即编辑缩略图，以达到播 减缓导航的速度或旋转导航图像方
导入支气管镜的插入手法的概念说明 放使用者最理想导航图像。并对当前 向，达到与实际支气管镜图像一致。
支气管区域给出测量数据，以供操作 使用者通过图像对比，引导支气管镜
参考。 到达目标位置。

支气管镜 插入支气管镜 识别肿瘤位置 提取样本

利用支气管镜图像处理软件不仅可以提高支气管末梢病变的诊断率，
虚拟支气管软件 引导支气管镜操作 还可以缩短支气管镜插入的实施时间，从而减轻了插入时患者的不适。
在培训中使用虚拟支气管软件，还可以大大提高医师的操作水平。
