Range of Product

Technical and Product Department

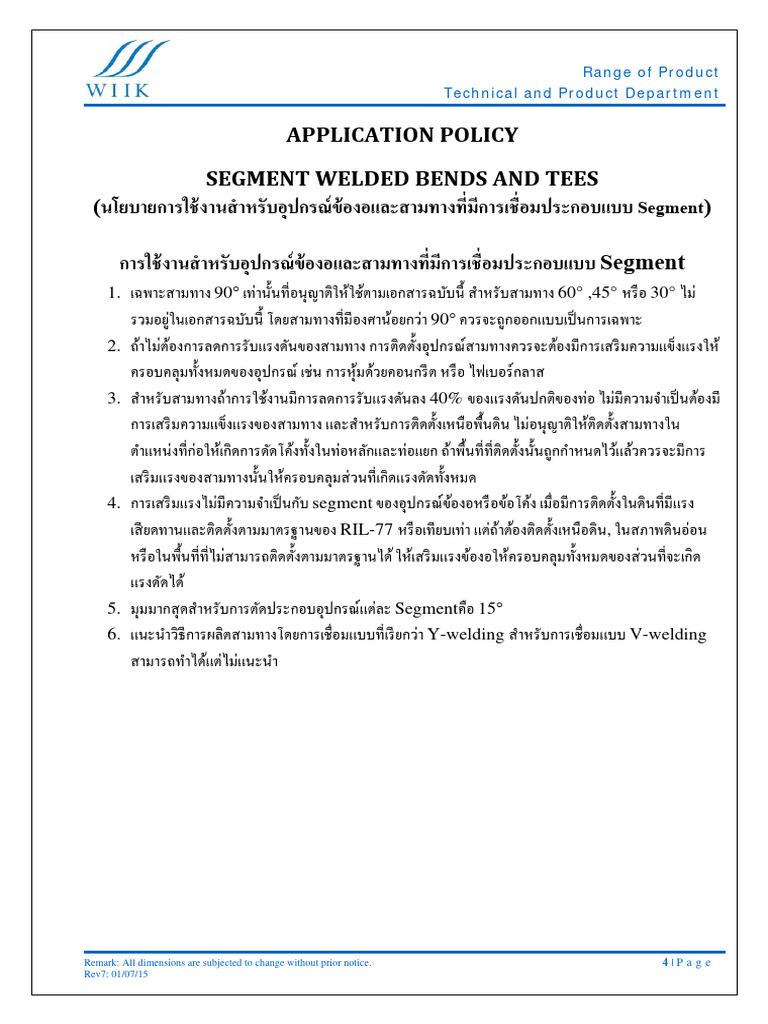

APPLICATION POLICY

SEGMENT WELDED BENDS AND TEES


(นโยบายการใช้ งานสํ าหรับอุปกรณ์ ข้องอและสามทางทีม่ กี ารเชื่อมประกอบแบบ Segment)

การใช้ งานสํ าหรับอุปกรณ์ ข้องอและสามทางทีม่ กี ารเชื่อมประกอบแบบ Segment


1. เฉพาะสามทาง 90 เท่านั้นที่อนุญาติให้ใช้ตามเอกสารฉบับนี้ สําหรับสามทาง 60° ,45° หรื อ 30° ไม่
รวมอยูใ่ นเอกสารฉบับนี้ โดยสามทางที่มีองศาน้อยกว่า 90 ควรจะถูกออกแบบเป็ นการเฉพาะ
2. ถ้าไม่ตอ้ งการลดการรับแรงดันของสามทาง การติดตั้งอุปกรณ์สามทางควรจะต้องมีการเสริ มความแข็งแรงให้
ครอบคลุมทั้งหมดของอุปกรณ์ เช่น การหุม้ ด้วยคอนกรี ต หรื อ ไฟเบอร์กลาส
3. สําหรับสามทางถ้าการใช้งานมีการลดการรับแรงดันลง 40% ของแรงดันปกติของท่อ ไม่มีความจําเป็ นต้องมี
การเสริ มความแข็งแรงของสามทาง และสําหรับการติดตั้งเหนือพื้นดิน ไม่อนุญาติให้ติดตั้งสามทางใน
ตําแหน่งที่ก่อให้เกิดการดัดโค้งทั้งในท่อหลักและท่อแยก ถ้าพื้นที่ที่ติดตั้งนั้นถูกกําหนดไว้แล้วควรจะมีการ
เสริ มแรงของสามทางนั้นให้ครอบคลุมส่ วนที่เกิดแรงดัดทั้งหมด
4. การเสริ มแรงไม่มีความจําเป็ นกับ segment ของอุปกรณ์ขอ้ งอหรื อข้อโค้ง เมื่อมีการติดตั้งในดินที่มีแรง
เสี ยดทานและติดตั้งตามมาตรฐานของ RIL-77 หรื อเทียบเท่า แต่ถา้ ต้องติดตั้งเหนือดิน, ในสภาพดินอ่อน
หรื อในพื้นที่ที่ไม่สามารถติดตั้งตามมาตรฐานได้ ให้เสริ มแรงข้องอให้ครอบคลุมทั้งหมดของส่ วนที่จะเกิด
แรงดัดได้
5. มุมมากสุ ดสําหรับการตัดประกอบอุปกรณ์แต่ละ Segmentคือ 15
6. แนะนําวิธีการผลิตสามทางโดยการเชื่อมแบบที่เรี ยกว่า Y-welding สําหรับการเชื่อมแบบ V-welding
สามารถทําได้แต่ไม่แนะนํา

Remark: All dimensions are subjected to change without prior notice. 4|P a g e
Rev7: 01/07/15
Range of Product
Technical and Product Department

W&H แนะนําการใช้อุปกรณ์ขอ
้ งอและสามทางนําเสนอเป็ น EDRโดยการรับแรงดันของอุปกรณ์ที่เป็ น EDR
จะเหมือนกับท่อที่ SDR เดียวกัน ตารางข้างล่างเป็ นรายละเอียด SDR ของท่อที่นาํ มาใช้ในการผลิตอุปกรณ์

Fitting Description Fitting Wall Thickness EDR Pipe SDR for


fittings fabricate fittings
Bend (ข้องอ) ความหนาของข้องอควรมากกว่าท่อ 26 21
21 17
(cut angle 7.5 <   15) ประมาณ 25% 17 13.6
13.6 11
11 9
7.3 (ASTM)
9
7.4 (ISO)
7.3 (ASTM)
6
7.4 (ISO)
Straight Tee(สามทาง) ความหนาของสามทางควรมากกว่า 26 17
21 13.6
ท่อประมาณ 50% 17 11
13.6 9
11 7.3 (ASTM)
90
7.4 (ISO)
9 6
7.3 (ASTM)
5
7.4 (ISO)
EDR (Equivalent Dimension Ratio) = อัตราส่ วน OD/e ของระบบท่อที่จะนํามาต่อ

Remark: All dimensions are subjected to change without prior notice. 5|P a g e
Rev7: 01/07/15
