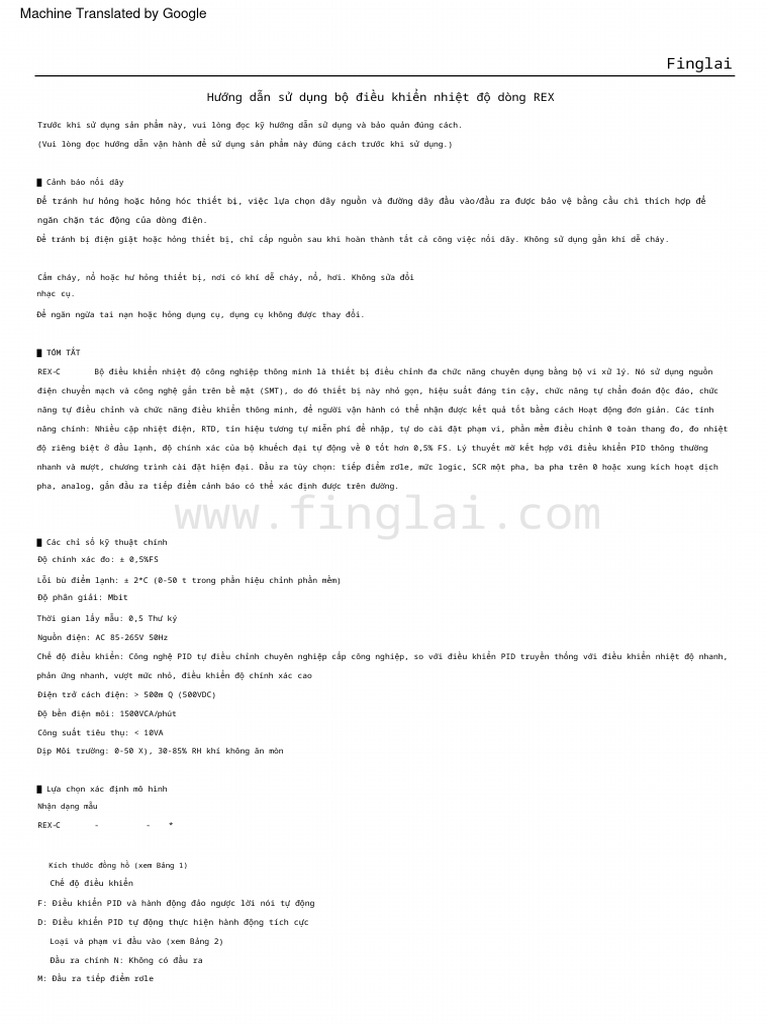

Hướng dẫn sử dụng bộ điều khiển nhiệt độ dòng REX

Trước khi sử dụng sản phẩm này, vui lòng đọc kỹ hướng dẫn sử dụng và bảo quản đúng cách.

(Vui lòng đọc hướng dẫn vận hành để sử dụng sản phẩm này đúng cách trước khi sử dụng.)

▇ Cảnh báo nối dây

Để tránh hư hỏng hoặc hỏng hóc thiết bị, việc lựa chọn dây nguồn và đường dây đầu vào/đầu ra được bảo vệ bằng cầu chì thích hợp để

ngăn chặn tác động của dòng điện.

Để tránh bị điện giật hoặc hỏng thiết bị, chỉ cấp nguồn sau khi hoàn thành tất cả công việc nối dây. Không sử dụng gần khí dễ cháy.

Cấm cháy, nổ hoặc hư hỏng thiết bị, nơi có khí dễ cháy, nổ, hơi. Không sửa đổi

nhạc cụ.

Để ngăn ngừa tai nạn hoặc hỏng dụng cụ, dụng cụ không được thay đổi.

▇ TÓM TẮT

REX-C Bộ điều khiển nhiệt độ công nghiệp thông minh là thiết bị điều chỉnh đa chức năng chuyên dụng bằng bộ vi xử lý. Nó sử dụng nguồn

điện chuyển mạch và công nghệ gắn trên bề mặt (SMT), do đó thiết bị này nhỏ gọn, hiệu suất đáng tin cậy, chức năng tự chẩn đoán độc đáo, chức

năng tự điều chỉnh và chức năng điều khiển thông minh, để người vận hành có thể nhận được kết quả tốt bằng cách Hoạt động đơn giản. Các tính

năng chính: Nhiều cặp nhiệt điện, RTD, tín hiệu tương tự miễn phí để nhập, tự do cài đặt phạm vi, phần mềm điều chỉnh 0 toàn thang đo, đo nhiệt

độ riêng biệt ở đầu lạnh, độ chính xác của bộ khuếch đại tự động về 0 tốt hơn 0,5% FS. Lý thuyết mờ kết hợp với điều khiển PID thông thường

nhanh và mượt, chương trình cài đặt hiện đại. Đầu ra tùy chọn: tiếp điểm rơle, mức logic, SCR một pha, ba pha trên 0 hoặc xung kích hoạt dịch

pha, analog, gắn đầu ra tiếp điểm cảnh báo có thể xác định được trên đường.

▇ Các chỉ số kỹ thuật chính

www.finglai.com
Độ chính xác đo: ± 0,5%FS

Lỗi bù điểm lạnh: ± 2*C (0-50 t trong phần hiệu chỉnh phần mềm)

Độ phân giải: Mbit

Thời gian lấy mẫu: 0,5 Thư ký

Nguồn điện: AC 85-265V 50Hz

Chế độ điều khiển: Công nghệ PID tự điều chỉnh chuyên nghiệp cấp công nghiệp, so với điều khiển PID truyền thống với điều khiển nhiệt độ nhanh,

phản ứng nhanh, vượt mức nhỏ, điều khiển độ chính xác cao

Điện trở cách điện: > 500m Q (500VDC)

Độ bền điện môi: 1500VCA/phút

Công suất tiêu thụ: < 10VA

Dịp Môi trường: 0-50 X), 30-85% RH khí không ăn mòn

▇ Lựa chọn xác định mô hình

Nhận dạng mẫu

REX-C - - *

Kích thước đồng hồ (xem Bảng 1)

Chế độ điều khiển

F: Điều khiển PID và hành động đảo ngược lời nói tự động

D: Điều khiển PID tự động thực hiện hành động tích cực

Loại và phạm vi đầu vào (xem Bảng 2)

Đầu ra chính N: Không có đầu ra

M: Đầu ra tiếp điểm rơle

Machine Translated by Google

Finglai
V: đầu ra xung điện áp (SSR)

8: Đầu ra hiện tại

T: Đầu ra SCR bằng 0

G: SCR dịch chuyển giống như đầu ra xung

Loại cảnh báo kênh đầu tiên (ALM1)

N: chưa đặt báo thức

A: cảnh báo độ lệch giới hạn trên B: cảnh báo độ lệch giới hạn dưới C: cảnh báo độ lệch lên và xuống đáng kể D: cảnh báo phạm vi

E: với cảnh báo độ lệch giới hạn ở chế độ chờ F: cảnh báo độ lệch giới hạn dưới với chế độ chờ G: cảnh báo độ lệch giới hạn dưới với chế độ chờ H: cảnh

báo giá trị đầu vào giới hạn trên J: cảnh báo giá trị đầu vào giới hạn dưới K: cảnh báo đầu vào giới hạn trên với chế độ chờ L: đầu vào giới hạn dưới báo

động với chế độ chờ

Loại cảnh báo kênh thứ hai ALM2 (giống như ALM1)

Bảng 1 Đơn vị: mm

Model Khung bề mặt (W xH) Hình dạng (W x H x D) Kích thước lỗ (W x H)

REX-C100 48x48 44x44x100 (44+1) x (44+1)

REX-C400 48x96 44x92x100 (44+1) x (92+1)

REX-C700 72x72 68x68x100 (68+1) x (68+1)

REX-C900 96x96 92x92x100 (92+1) x (92+1)

Bảng 2 Bảng phạm vi đầu vào

Đầu vào Đo lường phạm vi Phạm vi đo lường mã Phạm vi đo lường mã Mã số

0-200oC K01 0-400oC K02 0-600oC K03

www.finglai.com
K 0-800oC K04 0-1000oC K05 0-1200oC K06

0-1372oC K07 0-100oC K13 0-300oC K14

TÔI
0-200oC J01 0-400oC J02 0-600oC J03

J 0-800oC J04 0-100oC J05 0-1200oC J06

R#1 0-1600oC R01 0-1769oC R02 0-1350oC R03

Cặp nhiệt điện S#1 0-1600oC S01 0-1769oC S02

B#1 400-1800oC B01 0-1769oC B02

E 0-800oC E01 0-1000oC E02

N 1-1300oC N01 0-1300oC N02

T#2 -199,9-400,0oC T01 -199,9-100,0oC T02 -199,9-200,0oC T03

0-350,0oC T04

-199,9-649,0oC D01 -199,9-200,0oC D02 -100-50oC D03

R100 -100-100oC D04 -100-200,0oC D05 0,0-50,0oC D06

0,0-100oC D07 0,0-200,0oC D08 0,0-300,0oC D09

RTD 0,0-500oC D10

-50,0-150oC P01 0,0-150,0oC P02 0,0-100,0oC P03

Cu50 0,0—50,0oC P04 -50,0-100,0oC P05 -50,0-50,0oC P06

-50-150oC P07 0-150oC P08 0-100oC P09

0-50oC P10

0-5VDC 0,0-100oC 401

Tiêu chuẩn 1-5VDC 0,0-100oC 601

tín hiệu 0-20Ma#3 0,0-100oC 701

4-20Ma#3 0,0-100oC 801

#1 Không thể đảm bảo phạm vi chính xác là 0-399 t).

#2 Để đảm bảo độ chính xác trong phạm vi -199-100 ^C.

#3 Cần có điện trở 250 Q giữa các đầu vào bên ngoài
Machine Translated by Google

Finglai
▇ LẮP ĐẶT

Quá trình cài đặt

Các biện pháp phòng ngừa

1. Thiết bị được cài đặt trong các môi trường sau

• Áp suất khí quyển: 86-106kpa • Độ ẩm

xung quanh: 0-501 • Nhiệt độ

môi trường: 45-85% RH 2. Việc lắp đặt

cần chú ý đến các trường hợp sau • Thay đổi mạnh về độ ẩm xung quanh có

thể gây ra ngưng tụ • Khí ăn mòn, dễ cháy • Trực tiếp cấu trúc chủ đề rung

hoặc sốc

• Ô nhiễm nước, dầu, hóa chất, khói hoặc hơi nước •

Quá nhiều bụi, muối hoặc bột kim loại • Điều

hòa không khí thổi thẳng • Ánh nắng

trực tiếp • Sự

tích tụ bức xạ nhiệt

Quá trình cài đặt

1. Đĩa cắt bảng đóng lỗ hình chữ nhật vuông để lắp đồng hồ.

2. Lắp đặt nhiều thiết bị, khoảng cách giữa các lỗ bên trái và bên phải phải lớn hơn 25 mm, khoảng cách lên và xuống của hai lỗ phải lớn hơn 30

mm.

3. Được nhúng vào phần cắt bảng điều khiển bên trong.

4. Lỗ gắn dụng cụ vào giá đỡ.

www.finglai.com
5. Đẩy giá đỡ chặt vào thiết bị với đĩa được liên kết chắc chắn để siết chặt các vít.

▇ Kết nối dây

Đấu dây

đầu vào Cặp nhiệt điện, bạn nên sử dụng dây bù tương ứng.

Đầu vào RTD, bạn nên sử dụng cùng một diện tích mặt cắt ngang có điện trở thấp, cùng chất liệu, cùng chiều dài của ba

dây điện.

Đường tín hiệu đầu vào phải cách xa dây nguồn của thiết bị, nguồn điện và đường tải để tránh nhiễu. Dây nguồn của thiết bị

thường không gây nhiễu đường dây nguồn, chẳng hạn như nhiễu, phải sử dụng bộ lọc nhiễu và cần lưu ý khi sử dụng bộ lọc nhiễu như sau: rút ngắn

khoảng cách xoắn hoàn toàn của phích cắm dây nguồn,

khoảng cách càng ngắn thì càng tốt.

Lắp đặt bộ lọc tiếng ồn trên bảng điều khiển và nối đất để giảm thiểu các đầu ra của bộ lọc tiếng ồn ngắn, khoảng cách nối dây Không cài đặt

bảo hiểm và chuyển đổi đầu ra của bộ lọc tiếng ồn, điều này sẽ làm giảm tác dụng của bộ lọc tiếng ồn (5) Tắt nguồn

bật sau 5-6 giây chuẩn bị thời gian đo rơle đầu ra tín hiệu vòng lặp kết nối bên ngoài và với rơle trễ thời gian.

(6) Không siết quá chặt các vít đầu cực, hãy sử dụng vấu vít đầu cực thích hợp.
Machine Translated by Google

Finglai
▇ Tên Ban và Chức năng Bộ

Không có Bảng Mô tả Nội dung Mô tả

1 PV Giá trị đo / Giá trị hiển thị chế độ

2 SV Cài đặt / Chế độ Nội dung Giá trị hiển thị

3 NGOÀI1 Chỉ báo đầu ra 1

4 NGOÀI2 Chỉ báo đầu ra 2

5 AT Chỉ báo tính toán tự động PID

6 ALM1 Chỉ báo cảnh báo 1

7 ALM2 Chỉ báo cảnh báo 2

8 Tăng phím

9 Giảm phím

10 < Phím Shift

11 BỘ Phím cài đặt/chế độ

▇ Quy trình vận hành

www.finglai.com

Chế độ cài đặt:

Trạng thái hiển thị bình thường SV / PV, nhấp vào nút "SET", màn hình SV sẽ nhấp nháy bằng cách nhấn nút "<", tìm các chữ số nhiệt

độ đã đặt mong muốn, sau đó nhấp vào nút "SET", đồng hồ chuyển sang SV / PV Trạng thái hiển thị bình thường

Chế độ cài đặt tham số:

Tham số này được sử dụng để đặt cảnh báo, hằng số PID và các tham số khác. Chế độ hiển thị bình thường, nhấn và giữ nút "SET"

trong ba giây, màn hình PV hiển thị chế độ cài đặt tham số, hiển thị các giá trị tương ứng trong các tham số hiển thị "SV" trong

bảng sau, nhấn nút "SET" để hiển thị ký hiệu :

Lưu ý: hiển thị tính năng trả lời gốc Khi thao tác sửa đổi cài đặt thông số vận hành không quay lại màn hình chính

chế độ này, thiết bị sẽ tự động trở về chế độ hiển thị chính sau 30 giây, các thông số đã thay đổi sẽ không được lưu. Đồng hồ đọc

trước khi sử dụng hoặc sửa đổi các thông số. Các quy trình sau đây chẳng hạn như công cụ không có chức năng như vậy sẽ không

hiển thị nội dung này.

Machine Translated by Google

Finglai
Trưng bày Nhà máy
Tên Đặc điểm kỹ thuật Thiết lập phạm vi
Tính cách Mặc định

Giá trị/cài đặt đo được PV/SV quy mô đầy đủ

AL1 Bộ cài đặt báo thức đầu tiên quy mô đầy đủ

AL2 Bộ cài đặt báo thức thứ hai quy mô đầy đủ

Tự điều chỉnh Khi hiệu ứng nhiệt độ không bằng 0: tắt tự

ATU động điều chỉnh 1: tự điều chỉnh 0
lý tưởng để sử dụng này!!!

0 - quy mô đầy đủ
P Dải tỷ lệ (xem * 1) 30
Khi được đặt thành 0 để điều khiển vị trí

0-3600 giây
TÔI

Thời gian tích hợp (giây) 240

Khi được đặt thành 0, không có hành động tích phân nào

0-3600 giây
D Thời gian đạo hàm (giây) 60
Khi được đặt thành 0, không có hành động phái sinh

Ar Giá trị tham khảo (xem * 2) AT tự động thiết lập 25

Tương ứng với khoảng thời gian của (xem*3)

T Thời gian làm việc (giây)
u-100 giây

OH Điều khiển chính không hoạt động băng thông 1-100 đơn vị (PV) 2

SC Sửa lỗi đo lường -200-200 Đơn vị (PV) 0

Khóa dữ liệu LCK (xem * 4) 0000-0111 0000

1 1: Khi ¥ = 0, thiết bị đo cho điều khiển PID, cần hợp lý hóa các giá trị cài đặt của "I, D", trước tiên phải mở chức năng tự điều chỉnh "AT",

để điều khiển đạt được hiệu quả tốt nhất, khi P=0. Điều khiển ON/OFF, phải được thiết lập để điều khiển giá trị

www.finglai.com
của chênh lệch lợi nhuận "OH".

2: Đây là giá trị tham chiếu nội bộ của PID ?? thường không được yêu cầu do con người tạo ra, "AT" đi kèm với bộ sẽ tự động thiết lập giá trị này.

3: Đầu ra tiếp điểm rơle 20 giây 2 giây đầu ra flip-flop / đầu ra xung điện áp đầu ra của ống điều khiển cổng / đầu ra ống điều khiển Thyristor.

4: Đặt chức năng khóa dữ liệu (LCK)

Chức năng khóa dữ liệu được sử dụng để ngăn chặn một số tham số thường được cài đặt trong hoạt động của Ukraine, trong ba tham số trạng thái khóa

bị cấm cho mỗi cấp độ khóa tham số khóa trạng thái cấm không thể được đặt hoặc thay đổi nhưng chỉ giám sát.

1KhiLCK = 0000, tất cả các tham số có thể được sửa đổi

2KhiLCK = 0001, dữ liệu không thể sửa đổi được, ngoại trừ SV, AL1, AL2

3, KhiLCK = 0011, tất cả dữ liệu không thể sửa đổi được, ngoại trừ SV

4KhiLCK = 0111, tất cả dữ liệu không thể sửa đổi được

▇ Thông báo LỖI cho biết

Thông báo chính xác Phương pháp loại trừ

Lỗi thiết bị Xin vui lòng gửi đại tu

Đầu vào cực ngắt kết nối bị đảo ngược hoặc vượt quá phạm vi đầu vào Vui lòng kiểm tra xem có lỗi tín hiệu đầu vào không

Đầu vào cực ngắt kết nối bị đảo ngược hoặc vượt quá phạm vi đầu vào Vui lòng kiểm tra xem có lỗi tín hiệu đầu vào không
Machine Translated by Google

Finglai
▇ Cài đặt chế độ thông số kỹ thuật của thiết bị đo đạc

Sau khi đo công suất bình thường, theo chế độ cài đặt thông số vào băng để tìm thông số khóa dữ liệu “LCK” thành mã “1000”, sau

đó nhấn nút “SET” và phím “hai trong khi giữ khoảng 30 giây PV màn hình hiển thị "GOD" = 0000 có thể đạt được, nhấn nút "SET" và

duyệt qua các tham số sau:

Trưng bày
Thông số kỹ thuật cài đặt Phạm vi tỷ lệ
Tính cách

0 0 0 0 K 0-1372oC

0 0 0 1 J 0-1200oC

0 0 1 0 R 0-1769oC

0 0 1 1 giây 0-1769oC

0 1 0 0 B 0-1820oC

0 1 0 1 E 0-800oC

0 1 1 0 N 0-1300oC

0 1 1 1 T -200-400oC -199,9-400,0oC

1 0 0 0 Đt100 -200-650oC -199,9-650,0oC

1 0 0 1 cu50 -50-150oC -50,0-150,0oC

1 0 1 0 0-400Q -1999oC -9999oC

1 0 1 1 0-50mV -1999oC -9999oC

1 1 0 0 0-20mA -1999oC -9999oC

1 1 0 1 0-5V(0-10V -1999oC -9999oC

www.finglai.com
0 0 0 0 Hơi

0 0 0 0 Hơi

0 0 0 0 Chức năng cảnh báo đầu tiên chưa được cài đặt

0 0 0 1 Báo động sai lệch giới hạn trên

0 0 1 0 Báo động sai lệch giới hạn trên/dưới Lựa chọn kiểu của

0 0 1 1 Cảnh báo giá trị quá trình báo động đầu tiên (AL1)

0 1 0 1 Báo động sai lệch giới hạn dưới

0 1 1 0 Có vùng cảnh báo (báo động)

0 1 1 1 Báo động giới hạn dưới của giá trị xử lý

0 0 0 0 Chức năng cảnh báo chờ Loại chờ cảnh báo đầu tiên

1 0 0 0 Chức năng cảnh báo chờ lựa chọn

0 0 0 0 Bộ chức năng cảnh báo thứ hai được thiết lập Lựa chọn loại chế độ chờ cảnh báo đầu tiên

0 0 0 0 Điều khiển tác động tích cực (làm mát) Điều khiển chính tiến/

0 0 0 1 Lựa chọn hành động đảo ngược điều khiển vận hành (làm nóng)

0 0 0 0 Đầu ra tỉ lệ với thời gian chính Đầu ra điều khiển chính

0 0 0 1 Lựa chọn loại đầu ra chính liên tục (4-20mA)

0 0 0 0 Báo động khuyến khích

Báo động khuyến khích/báo động không khuyến khích/báo động đầu tiên
0 0 0 1 Báo động không khuyến khích

0 0 0 0 Báo động khuyến khích

Báo động khuyến khích/báo động không khuyến khích/báo động thứ hai
0 0 1 0 Báo động không khuyến khích

0 0 0 0 Hơi

0 0 0 0 Hơi

0 0 0 0 Hơi

0 0 0 0 Hơi
Machine Translated by Google

Finglai
Khi "COD" = 0001, nhấn nút "SET" và duyệt qua các tham số sau:

Trưng bày
Mặc định của nhà máy Sự chỉ rõ Thiết lập phạm vi
Tính cách

Theo đơn đặt hàng Thiết lập giới hạn trên của phạm vi đo Xem bảng trên

Theo đơn đặt hàng Đặt giới hạn phạm vi đo Xem bảng trên

0 số thập phân 0-3

2 hoặc 2.0 AT không có hành động nào với băng thông đầu ra 0-100 hoặc 0,0-100,0

2 hoặc 2.0 Đầu ra cảnh báo đầu tiên không phải là băng thông hoạt động 0-100 hoặc 0,0-100,0

2 hoặc 2.0 Đầu ra cảnh báo thứ hai không phải là băng thông hoạt động 0-100 hoặc 0,0-100,0

1 Hằng số bộ lọc kỹ thuật số 0-100

Dụng cụ bảo trì và bảo quản dụng cụ

kể từ ngày thanh toán từ ngày mười tám tháng, các yếu tố nội bộ do lỗi chất lượng sản xuất do công ty chịu trách nhiệm bảo hành toàn diện. Hư hỏng do

sử dụng không đúng cách công ty sẽ tính phí sửa chữa đồng hồ đo của công ty và bảo trì trọn đời. thiết bị đo trong bao bì hoàn chỉnh được bảo quản ở

nơi khô ráo và thoáng khí, không bị ăn mòn.
