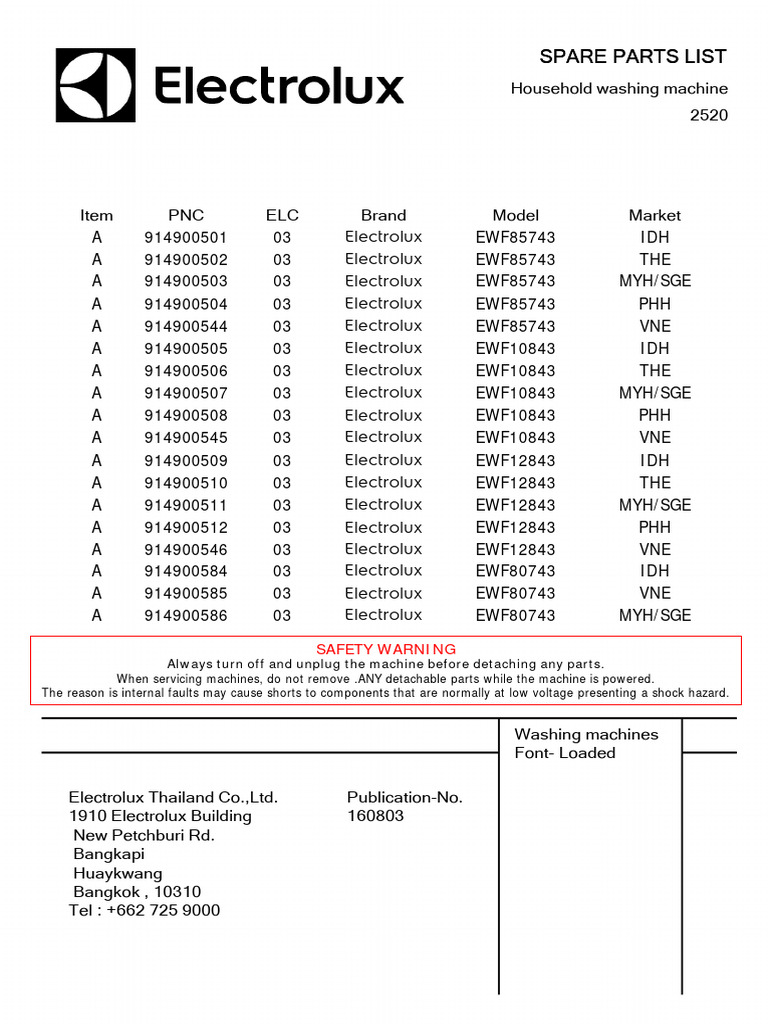

SPARE PARTS LIST

Household washing machine

2520

Item PNC ELC Brand Model Market

A 914900501 03 Electrolux EWF85743 IDH
A 914900502 03 Electrolux EWF85743 THE
A 914900503 03 Electrolux EWF85743 MYH/SGE
A 914900504 03 Electrolux EWF85743 PHH
A 914900544 03 Electrolux EWF85743 VNE
A 914900505 03 Electrolux EWF10843 IDH
A 914900506 03 Electrolux EWF10843 THE
A 914900507 03 Electrolux EWF10843 MYH/SGE
A 914900508 03 Electrolux EWF10843 PHH
A 914900545 03 Electrolux EWF10843 VNE
A 914900509 03 Electrolux EWF12843 IDH
A 914900510 03 Electrolux EWF12843 THE
A 914900511 03 Electrolux EWF12843 MYH/SGE
A 914900512 03 Electrolux EWF12843 PHH
A 914900546 03 Electrolux EWF12843 VNE
A 914900584 03 Electrolux EWF80743 IDH
A 914900585 03 Electrolux EWF80743 VNE
A 914900586 03 Electrolux EWF80743 MYH/SGE

SAFETY WARNING
Always turn off and unplug the machine before detaching any parts.
When servicing machines, do not remove .ANY detachable parts while the machine is powered.
The reason is internal faults may cause shorts to components that are normally at low voltage presenting a shock hazard.

Washing machines
Font- Loaded

Electrolux Thailand Co.,Ltd. Publication-No.

1910 Electrolux Building 160803
New Petchburi Rd.
Bangkapi
Huaykwang
Bangkok , 10310
Tel : +662 725 9000
 Model : EWF85743 Ex. View Drawing
PNC : EWF10843 Housing Assembly
EWF12843
EWF80743

991

330B

-2-
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
300 807699910 FRONT PANEL P2 PAINT WHITE SEA • • • • • • • • • • • • • • • • • •
300A 147763413 ASSEMBLY,CABINET,PAINT,WHITE • • • • • • • • • • • • • • • • • •
300B 132763805 PANEL,BACK,HIGH • • • • • • • • • • • • • • • • • •
308 807531001 HINGE • • • • • • • • • • • • • • • • • •
312 807755002 PORTHOLE GLASS • • • • • • • • • • • • • • • • • •
323 807643608 BACK PORTHOLE FRAME,GRAY • • • • • • • • • • • • • • • • • •
323A A00361707 FRONT PORTHOLE FRAME P2 • • • • • • • • • • • • •
WHITE
A00361708 FRONT PORTHOLE FRAME P2 • • • • •
SILVER
325 807654201 DOOR LATCH • • • • • • • • • • • • • • • • • •
330A 132500704 ASSEMBLY,FOOT,BUSH,20 • • • • • • • • • • • • • • • • • •
330B 132514903 FIX REAR FOOT • • • • • • • • • • • • • • • • • •
330C 110877100 NUT,PLASTIC • • • • • • • • • • • • • • • • • •
514 807493801 BUSHING HINGE • • • • • • • • • • • • • • • • • •
523C 132734200 SUPPORT,HOSE DRAIN,HIGH • • • • • • • • • • • • • • • • • •
523D 132502201 HINGE REINFORCEMENT • • • • • • • • • • • • • • • • • •
563 132554120 DOOR HING PIN • • • • • • • • • • • • • • • • • •
586A 808345003 SHOCK ABSORBER SUPPORT • • • • • • • • • • • • • • • • • •
991 132503902 CAP,HOLES,REARPANEL,HEC • • • • • • • • • • • • • • • • • •

-3-
Model : EWF85743 Ex. View Drawing
PNC : EWF10843 Command Panel
EWF12843
EWF80743

313

523

510

572A
572

-4-
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
313 807983302 WORK TOP ASSEMBLY P2 HEC54 • • • • • • • • • • • • • • • • • •
WHT
510 A01258101 PRINTED CONTROL PANEL+HANDLE • • •
(EWF85743,ENG.)
A01258102 PRINTED CONTROL PANEL+HANDLE • • •
(EWF10843,ENG.)
A01258103 PRINTED CONTROL PANEL+HANDLE • • •
(EWF12843,ENG.)
A01258123 PRINTED CONTROL PANEL+HANDLE • •
(EWF80743,ENG.)
A01258104 PRINTED CONTROL PANEL+HANDLE •
(EWF85743,ENG./THE)
A01258105 PRINTED CONTROL PANEL+HANDLE •
(EWF10843,ENG./THE)
A01258106 PRINTED CONTROL PANEL+HANDLE •
(EWF12843,ENG./THE)
A01258114 PRINTED CONTROL PANEL+HANDLE •
(EWF85743,ENG./VN)
A01258115 PRINTED CONTROL PANEL+HANDLE •
(EWF10843,ENG./VN)
A01258116 PRINTED CONTROL PANEL+HANDLE •
(EWF12843,ENG./VN)
A01258124 PRINTED CONTROL PANEL+HANDLE •
(EWF80743,ENG./VN)
523 807859201 CONTROL PANEL BRACKET • • • • • • • • • • • • • • • • • •
523A 132658301 SUPPORT,WG SPRING, RH • • • • • • • • • • • • • • • • • •
523B 132658310 SUPPORT,WG SPRING, LH • • • • • • • • • • • • • • • • • •
572 A00305002 ON-OFF BUTTON 7820 SEA • • • • • • • • • • • • • • • • • •
572A 807961501 BUTTON SPRING • • • • • • • • • • • • • • • • • •

-5-
Model : EWF85743 Ex. View Drawing
PNC : EWF10843 Hydraulic system
EWF12843
EWF80743

540

146A

-6-
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
109 132730416 CONVEYOR ASSY • • • • • • • • • • • • • • • • • •
110P 147154929 VALVE CON.HOSE+CLAMP • • • • • • • • • • • • • • • • • •
110T 147154931 VALVE CON.HOSE+CLAMP • • • • • • • • • • • • • • • • • •
111 132819700 INLET PIPE EXTRA SLIM ASSY • • • • • • • • • • • • • • • • • •
112 808276401 EXTERNAL DRAIN HOSE ASSY • • • • • • • • • • • • • • • • • •
114 A00102201 AIR CHAMBER ASSY • • • • • • • • • • • • • • • • • •
120 807703901 DIAPHRAGM FILTER • • • • • • • • • • • • • • • • • •
140 132730102 DET.DISP.HOUS.ASSY • • • • • • • • • • • • • • • • • •
145 807695101 INTEGRATED DRAIN BODY • • • • • • • • • • • • • • • • • •
146 807668901 DIAPHRAGM • • • • • • • • • • • • • • • • • •
146A 807658101 FLOATING VALVE • • • • • • • • • • • • • • • • • •
148 807850502 SYPHON ASSITIVES • • • • • • • • • • • • • • • • • •
148A 132730901 DRAWER PARTITION RIB L.D. • • • • • • • • • • • • • • • • • •
307 132730707 DETERGENT DRAWER • • • • • • • • • • • • • • • • • •
338 124291600 END PIECE DRAIN HOSE • • • • • • • • • • • • • • • • • •
540 132732500 PIPE DOOR GASKET CLIP • • • • • • • • • • • • • • • • • •
541A 132736704 SUPPORT,DRWIN HOSE,LOW • • • • • • • • • • • • • • • • • •

-7-
Model : EWF85743 Ex. View Drawing
PNC : EWF10843 Functional
EWF12843
EWF80743

-8-
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
115 807120003 DOOR BELLOW • • • • • • • • • • • • • • • • • •
125 132562100 SPRING,BELLOW,TUB,G33 ICON • • • • • • • • • • • • • • • • • •
125A 132556200 BELLOWS CLAMP WITH SPRING • • • • • • • • • • • • • • • • • •
130X 124056600 SEALING RING • • • • • • • • • • • • • • • • • •
150 808380103 FRONT TUB SHELL P49 • • • • • • • • • • • • • • • • • •
150A A00679201 DRUM ASSEMBLY P49/1200 • • • • • • • • • • • • • • • • • •
150B 808561204 REAR TUB SHELL ASSY • • • • • • • • • • • • • • • • • •
152 A00675501 DRUM CROSS SPIDER ASSEMBLY • • • • • • • • • • • • • • • • • •
152A 124022001 SCREW CROSS PIECE • • • • • • • • • • • • • • • • • •
251A 132255383 SHOCK ABSORBER ASSY • • • • • • • • • • • • • • • • • •
253 132353120 POLI-V BELT • • • • • • • • • • • • • • • • • •
255 132774900 BALL BEARING 20X47X14 • • • • • • • • • • • • • • • • • •
256 132774910 BALL BEARING 25X52X15 • • • • • • • • • • • • • • • • • •
257A A00273201 FRONT CNTRW RED • • • • • • • • • • • • • • • • • •
257B A00273101 TOP CNTRW GREEN • • • • • • • • • • • • • • • • • •
260 132768411 TUB SPRING • • • • • • • • • • • • • • • • • •
262 807793402 DRUM LIFTER P49 • • • • • • • • • • • • • • • • • •
264 132396555 PULLEY • • • • • • • • • • • • • • • • • •
531 132229541 SCREW+WSH.PULL.ASSY • • • • • • • • • • • • • • • • • •
531F 132729101 TOP COUNTER WEIGHT SCREW • • • • • • • • • • • • • • • • • •
563 132780412 SHOCK ABSORBER PIN • • • • • • • • • • • • • • • • • •

-9-
Model : EWF85743 Ex. View Drawing
PNC : EWF10843 Electrical Component
EWF12843
EWF80743

99

- 10 -
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
4 A00107201 MOTOR UNI-AL STK50-P49 • • • • • • • • • • • • • •
808064301 MOTOR UM AL STK52-P49 • • • •
5 A00192101 VALVE,SOLENOID,2 WAYS • • • • • • • • • • • • • • • • • •
6 132732020 PUMP-ASSY DRAIN CU 50HZ BY • • • • • • • • • • • • • • •
147112320 PUMP-ASSY DRAIN CU 60HZ RD OR • • •
7 A02615801 DOOR-LOCK PTO 57N • • • • • • • • • • • • • • • • • •
10 132647500 HEATER-ASSY 3I1700T 1750W-240V • • • • • • • • • • • • • • • • • •
12A 132819501 SENSOR PRESSURE ST-545 0- • • • • • • • • • • • • • • • • • •
380MM
19D 129719603 CABLEDUCT,POWERCABLE • • • • • • • • • • • • • • • • • •
110 147194211 PRESSUAE SWITCH HOSE L620 • • • • • • • • • • • • • • • • • •
531C 807103201 MOTOR SCREW(8X30 TE) • • • • • • • • • • • • • • • • • •
550 807756001 DOOR LOCK PROTECTION • • • • • • • • • • • • • • • • • •
99 147220020 POWERCORD FL EU • • • • • • • • • • •
147220120 POWERCORD FL UK • • • •
147220210 POWERCORD FL TH • • •
999A A03641101 HARNESS-ASSY MAIN P49-X13-TC4 • • • • • • • • • • • • • • • • • •

- 11 -
 03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
03
914900501
914900502
914900503
914900504
914900544
914900505
914900506
914900507
914900508
914900545
914900509
914900510
914900511
914900512
914900546
914900584
914900585
914900586
EWF85743
EWF85743
EWF85743
EWF85743
EWF85743
EWF10843
EWF10843
EWF10843
EWF10843
EWF10843
EWF12843
EWF12843
EWF12843
EWF12843
EWF12843
EWF80743
EWF80743
EWF80743
Pos. Part No. Description
587 97391490050 Config PCBA MB EWX13-611 •
103 (PNC 914900501 03)
97391490050 Config PCBA MB EWX13-611 •
203 (PNC 914900502 003)
97391490050 Config PCBA MB EWX13-611 •
303 (PNC 914900503 03)
97391490050 Config PCBA MB EWX13-611 •
403 (PNC 914900504 03)
97391490054 Config PCBA MB EWX13-611 •
403 (PNC 914900544 03)
97391490050 Config PCBA MB EWX13-611 •
503 (PNC 914900505 03)
97391490050 Config PCBA MB EWX13-611 •
603 (PNC 914900506 03)
97391490050 Config PCBA MB EWX13-611 •
703 (PNC 914900507 03)
97391490050 Config PCBA MB EWX13-611 •
803 (PNC 914900508 03)
97391490054 Config PCBA MB EWX13-611 •
503 (PNC 9149005045 03)
97391490050 Config PCBA MB EWX13-611 •
903 (PNC 914900509 03)
97391490051 Config PCBA MB EWX13-611 •
003 (PNC 914900510 03)
97391490051 Config PCBA MB EWX13-611 •
103 (PNC 914900511 03)
97391490051 Config PCBA MB EWX13-611 •
203 (PNC 914900512 03)
97391490054 Config PCBA MB EWX13-611 •
603 (PNC 914900546 03)
97391490058 Config PCBA MB EWX13-611 •
403 (PNC 914900546 03)
97391490058 Config PCBA MB EWX13-611 •
503 (PNC 914900546 03)
97391490058 Config PCBA MB EWX13-611 •
603 (PNC 914900546 03)
587A A02160702 PCBA UI TC4-EUI14P40 • • • • • • • • • • • • • • • • • •

587 A03869002 Non Config PCBA MB EWX13-611 • • • • • • • • • • • • • • • • • •

- 12 -
Model : EWF85743 Ex.Wiring
View Drawing
Diagram
PNC : EWF10843
EWF12843
EWF80743

SAFETY WARNING
Always turn off and unplug the machine before detaching any parts.
When servicing machines, do not remove
ANY detachable parts while the machine is powered.
The reason is internal faults may cause shorts to components
that are normally at low voltage presenting a shock hazard.
- 13 -
Model : EWF85743 Ex.Wiring
View Drawing
Diagram
PNC : EWF10843
EWF12843
EWF80743

SAFETY WARNING
Always turn off and unplug the machine before detaching any parts.
When servicing machines, do not remove
ANY detachable parts while the machine is powered.
The reason is internal faults may cause shorts to components
that are normally at low voltage presenting a shock hazard.
- 14 -
