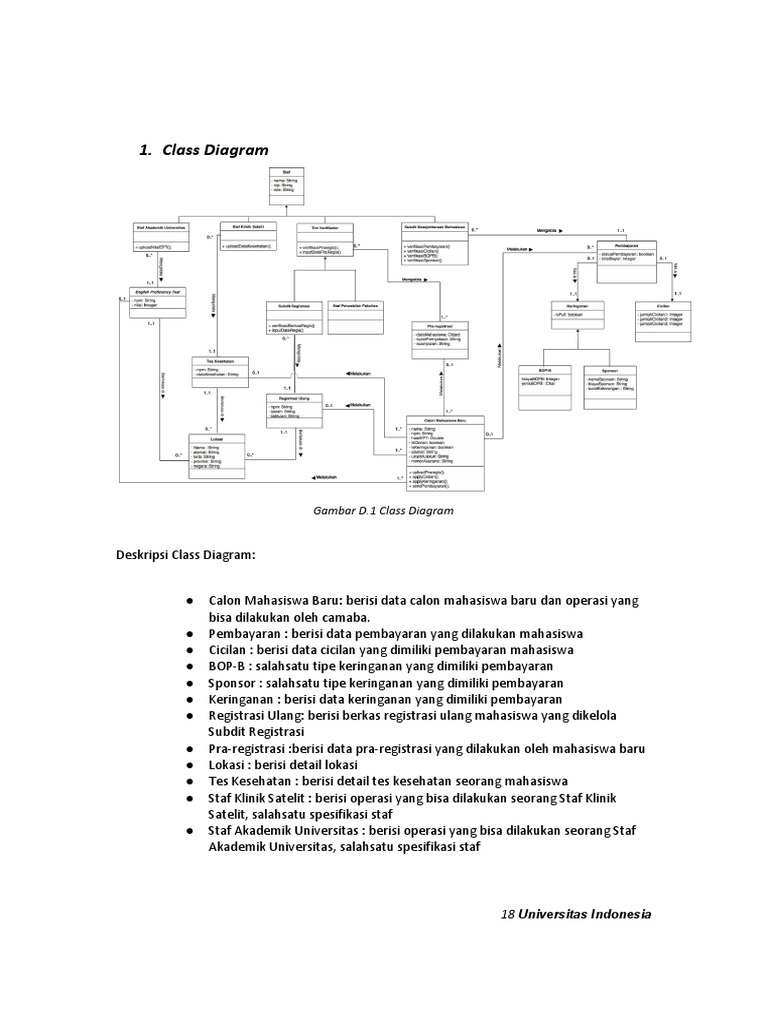

1.

Class​ ​Diagram

Gambar​ ​D.1​ ​Class​ ​Diagram

Deskripsi​ ​Class​ ​Diagram:

● Calon​ ​Mahasiswa​ ​Baru:​ ​berisi​ ​data​ ​calon​ ​mahasiswa​ ​baru​ ​dan​ ​operasi​ ​yang
bisa​ ​dilakukan​ ​oleh​ ​camaba.
● Pembayaran​ ​:​ ​berisi​ ​data​ ​pembayaran​ ​yang​ ​dilakukan​ ​mahasiswa
● Cicilan​ ​:​ ​berisi​ ​data​ ​cicilan​ ​yang​ ​dimiliki​ ​pembayaran​ ​mahasiswa
● BOP-B​ ​:​ ​salahsatu​ ​tipe​ ​keringanan​ ​yang​ ​dimiliki​ ​pembayaran
● Sponsor​ ​:​ ​salahsatu​ ​tipe​ ​keringanan​ ​yang​ ​dimiliki​ ​pembayaran
● Keringanan​ ​:​ ​berisi​ ​data​ ​keringanan​ ​yang​ ​dimiliki​ ​pembayaran
● Registrasi​ ​Ulang:​ ​berisi​ ​berkas​ ​registrasi​ ​ulang​ ​mahasiswa​ ​yang​ ​dikelola
Subdit​ ​Registrasi
● Pra-registrasi​ ​:berisi​ ​data​ ​pra-registrasi​ ​yang​ ​dilakukan​ ​oleh​ ​mahasiswa​ ​baru
● Lokasi​ ​:​ ​berisi​ ​detail​ ​lokasi
● Tes​ ​Kesehatan​ ​:​ ​berisi​ ​detail​ ​tes​ ​kesehatan​ ​seorang​ ​mahasiswa
● Staf​ ​Klinik​ ​Satelit​ ​:​ ​berisi​ ​operasi​ ​yang​ ​bisa​ ​dilakukan​ ​seorang​ ​Staf​ ​Klinik
Satelit,​ ​salahsatu​ ​spesifikasi​ ​staf
● Staf​ ​Akademik​ ​Universitas​ ​:​ ​berisi​ ​operasi​ ​yang​ ​bisa​ ​dilakukan​ ​seorang​ ​Staf
Akademik​ ​Universitas,​ ​salahsatu​ ​spesifikasi​ ​staf

18​ ​Universitas​ ​Indonesia

2. ​ ​CRC​ ​Cards
2.1.​ ​CRC​ ​Cards​ ​untuk​ ​aktor​ ​Calon​ ​Mahasiswa​ ​Baru
Front:
Class​ ​Name: ID:​ ​1 Type:
Calon​ ​Mahasiswa​ ​Baru Details,​ ​Essentials

Description: Associated​ ​Use​ ​Cases:

Calon​ ​mahasiswa​ ​baru​ ​dari​ ​universitas​ ​yang​ ​perlu UC-01
menyelesaikan​ ​seluruh​ ​proses​ ​registrasi​ ​mahasiswa​ ​baru UC-03
UC-04
UC-05
Responsibilities Collaborators
Mengupload​ ​data​ ​pra-registrasi Pra-registrasi
Mengajukan​ ​cicilan Cicilan
Mengajukan​ ​keringanan Keringanan
Melakukan​ ​pembayaran Pembayaran
Mengetahui​ ​data​ ​mahasiswa

Back:
Attributes:
nama,​ ​npm,​ ​hasilEPT,​ ​isCicilan,​ ​isKeringanan,​ ​alamat,​ ​ukuranJakun,​ ​nomorAsuransi

Relationships:
● Generalization​ ​(a-kind-of):​ ​-
● Aggregation​ ​(has-parts):​ ​-
● Other​ ​Associations:​ ​Pra-registrasi,Pembayaran

Hubungan yang dimiliki oleh Actor ini dengan Pra-registasi ialah bisa melengkapi
data pra-registrasi yang menjadi atribut dari object Pra-registrasi. Hubungan Calon
Mahasiswa Baru dengan Pembayaran ialah bisa memilih metode pembayaran yang tersedia
termasuk​ ​mengajukan​ ​keringanan​ ​dan​ ​cicilan.

2.2.​ ​CRC​ ​Cards​ ​untuk​ ​aktor​ ​Subdit​ ​Kesejahtaraan​ ​Mahasiswa

Front:
Class​ ​Name: ID:​ ​2 Type:
Subdit​ ​Kesejahteraan​ ​Mahasiswa Essentials

Description: Associated​ ​Use​ ​Cases:

UC-06

19​ ​Universitas​ ​Indonesia

 Sub​ ​koordinator​ ​tingkat​ ​universitas​ ​yang​ ​mengurus
permasalahan​ ​pembayaran​ ​mahasiswa
Responsibilities Collaborators
Memverifikasi​ ​berkas​ ​pembayaran Pra-registrasi
Cicilan
Keringanan
Pembayaran

Back:
Attributes:
-

Relationships:
● Generalization​ ​(a-kind-of):​ ​Staff
● Aggregation​ ​(has-parts):​ ​-
● Other​ ​Associations:​ ​Pembayaran

Hubungan Subdit Kesejahteraan Mahasiswa dengan Pembayaran ialah, Subtid

Kesejahteraan Mahasiswa dapat memverifikasi berkas - berkas dan data pembayaran yang
dikirim​ ​Calon​ ​Mahasiswa​ ​Baru.

2.3.​ ​CRC​ ​Cards​ ​untuk​ ​aktor​ ​Staf​ ​Akademik​ ​Universitas

Front:
Class​ ​Name: ID:​ ​3 Type:
Staf​ ​Akademik​ ​Universitas Essentials

Description: Associated​ ​Use​ ​Cases:

Staf​ ​Akademik​ ​Universitas​ ​yang​ ​bertugas​ ​mengurus​ ​nilai UC-09
mahasiswa
Responsibilities Collaborators
Mengupload​ ​nilai​ ​EPT​ ​Mahasiswa​ ​ke​ ​sistem English​ ​Proficiency​ ​Test

Back:
Attributes:
-

Relationships:
● Generalization​ ​(a-kind-of):​ ​Staf
● Aggregation​ ​(has-parts):

20​ ​Universitas​ ​Indonesia

 ● Other​ ​Associations:​ ​English​ ​Proficiency​ ​Test

Hubungan Staf Akademik Universitas dengan objek English Proficiency Test ialah ia
bisa​ ​mengupload​ ​data​ ​pada​ ​English​ ​Proficency​ ​Test.

2.4.​ ​CRC​ ​Cards​ ​untuk​ ​aktor​ ​Cicilan

Front:
Class​ ​Name: ID:​ ​3 Type:
Cicilan Details

Description: Associated​ ​Use​ ​Cases:

detail​ ​cicilan​ ​pembayaran​ ​yang​ ​dimiliki​ ​oleh​ ​mahasiswa UC-05
Responsibilities Collaborators
- -

Back:
Attributes:
-

Relationships:
● Generalization​ ​(a-kind-of):​ ​Pembayaran
● Aggregation​ ​(has-parts):
● Other​ ​Associations:​ ​-

21​ ​Universitas​ ​Indonesia
