JOB NO.

:
PENGADAAN PEKERJAAN KONSTRUKSI
TERINTEGRASI EPCC PENGEMBANGAN DAN DOC. NO. :
MODERNISASI PG DJATIROTO PGDJ-2-02-CAL-002

LAPORAN PERHITUNGAN PONDASI MILL REV. 0

DRIVE NO. 2, 3, 4 DATE : 21/02/2018

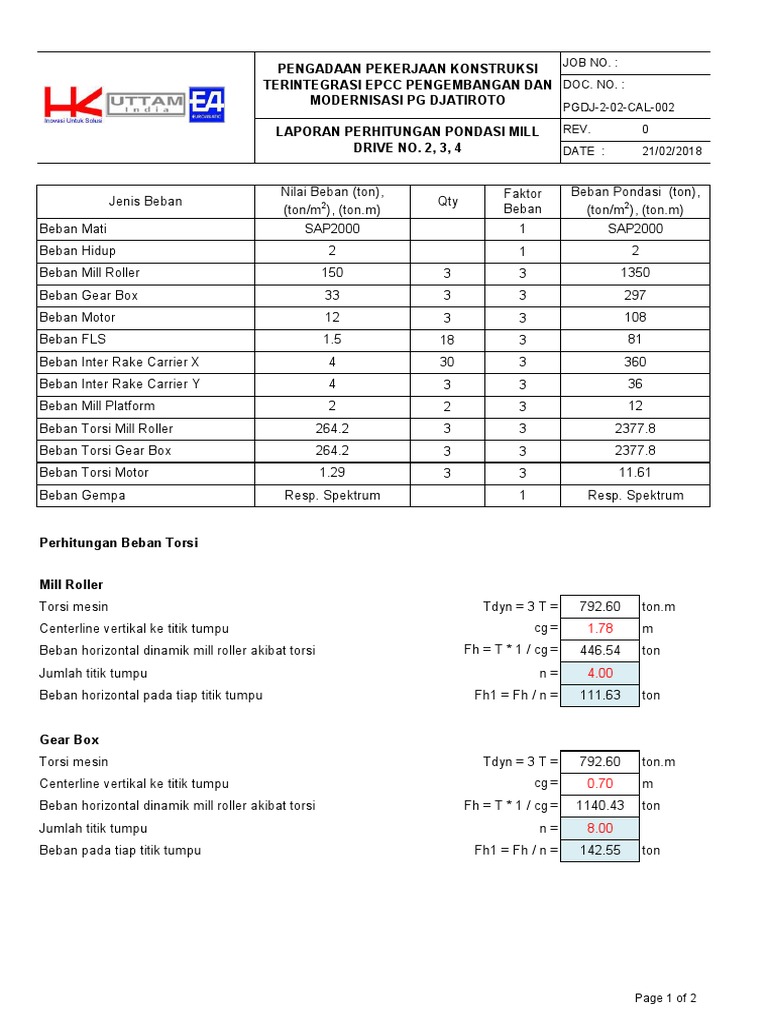

Nilai Beban (ton), Faktor Beban Pondasi (ton),

Jenis Beban 2 Qty
(ton/m ), (ton.m) Beban (ton/m2), (ton.m)
Beban Mati SAP2000 1 SAP2000
Beban Hidup 2 1 2
Beban Mill Roller 150 3 3 1350
Beban Gear Box 33 3 3 297
Beban Motor 12 3 3 108
Beban FLS 1.5 18 3 81
Beban Inter Rake Carrier X 4 30 3 360
Beban Inter Rake Carrier Y 4 3 3 36
Beban Mill Platform 2 2 3 12
Beban Torsi Mill Roller 264.2 3 3 2377.8
Beban Torsi Gear Box 264.2 3 3 2377.8
Beban Torsi Motor 1.29 3 3 11.61
Beban Gempa Resp. Spektrum 1 Resp. Spektrum

Perhitungan Beban Torsi

Mill Roller
Torsi mesin Tdyn = 3 T = 792.60 ton.m
Centerline vertikal ke titik tumpu cg = 1.78 m
Beban horizontal dinamik mill roller akibat torsi Fh = T * 1 / cg = 446.54 ton
Jumlah titik tumpu n= 4.00
Beban horizontal pada tiap titik tumpu Fh1 = Fh / n = 111.63 ton

Gear Box
Torsi mesin Tdyn = 3 T = 792.60 ton.m
Centerline vertikal ke titik tumpu cg = 0.70 m
Beban horizontal dinamik mill roller akibat torsi Fh = T * 1 / cg = 1140.43 ton
Jumlah titik tumpu n= 8.00
Beban pada tiap titik tumpu Fh1 = Fh / n = 142.55 ton

Page 1 of 2
 JOB NO. :
PENGADAAN PEKERJAAN KONSTRUKSI
TERINTEGRASI EPCC PENGEMBANGAN DAN DOC. NO. :
MODERNISASI PG DJATIROTO PGDJ-2-02-CAL-002

LAPORAN PERHITUNGAN PONDASI MILL REV. 0

DRIVE NO. 2, 3, 4 DATE : 21/02/2018

Motor
Torsi mesin Tdyn = 3 T = 3.87 ton.m
Centerline vertikal ke titik tumpu cg = 0.78 m
Beban horizontal dinamik mill roller akibat torsi Fh = T * 1 / cg = 4.96 ton
Jumlah titik tumpu n= 6.00
Beban pada tiap titik tumpu Fh1 = Fh / n = 0.83 ton

Page 2 of 2
