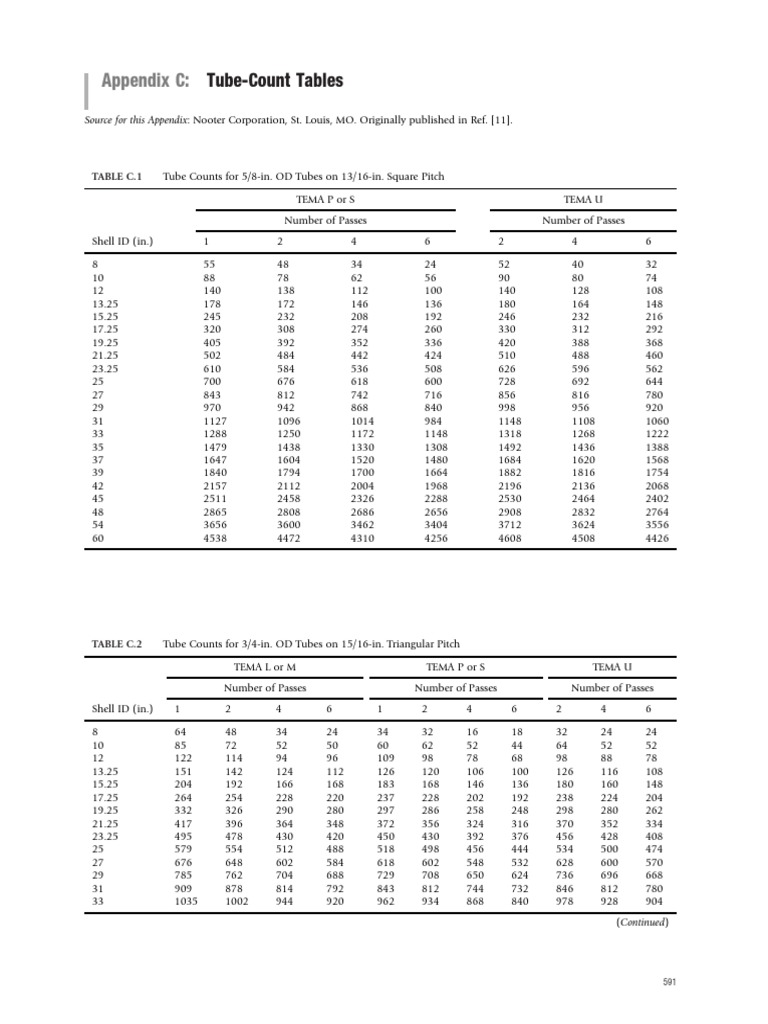

Appendix C: Tube-Count Tables

Source for this Appendix: Nooter Corporation, St. Louis, MO. Originally published in Ref. [11].

TABLE C.1 Tube Counts for 5/8-in. OD Tubes on 13/16-in. Square Pitch

TEMA P or S TEMA U
Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 2 4 6

8 55 48 34 24 52 40 32
10 88 78 62 56 90 80 74
12 140 138 112 100 140 128 108
13.25 178 172 146 136 180 164 148
15.25 245 232 208 192 246 232 216
17.25 320 308 274 260 330 312 292
19.25 405 392 352 336 420 388 368
21.25 502 484 442 424 510 488 460
23.25 610 584 536 508 626 596 562
25 700 676 618 600 728 692 644
27 843 812 742 716 856 816 780
29 970 942 868 840 998 956 920
31 1127 1096 1014 984 1148 1108 1060
33 1288 1250 1172 1148 1318 1268 1222
35 1479 1438 1330 1308 1492 1436 1388
37 1647 1604 1520 1480 1684 1620 1568
39 1840 1794 1700 1664 1882 1816 1754
42 2157 2112 2004 1968 2196 2136 2068
45 2511 2458 2326 2288 2530 2464 2402
48 2865 2808 2686 2656 2908 2832 2764
54 3656 3600 3462 3404 3712 3624 3556
60 4538 4472 4310 4256 4608 4508 4426

TABLE C.2 Tube Counts for 3/4-in. OD Tubes on 15/16-in. Triangular Pitch

TEMA L or M TEMA P or S TEMA U

Number of Passes Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 1 2 4 6 2 4 6

8 64 48 34 24 34 32 16 18 32 24 24
10 85 72 52 50 60 62 52 44 64 52 52
12 122 114 94 96 109 98 78 68 98 88 78
13.25 151 142 124 112 126 120 106 100 126 116 108
15.25 204 192 166 168 183 168 146 136 180 160 148
17.25 264 254 228 220 237 228 202 192 238 224 204
19.25 332 326 290 280 297 286 258 248 298 280 262
21.25 417 396 364 348 372 356 324 316 370 352 334
23.25 495 478 430 420 450 430 392 376 456 428 408
25 579 554 512 488 518 498 456 444 534 500 474
27 676 648 602 584 618 602 548 532 628 600 570
29 785 762 704 688 729 708 650 624 736 696 668
31 909 878 814 792 843 812 744 732 846 812 780
33 1035 1002 944 920 962 934 868 840 978 928 904
(Continued)

591
592 Tube-Count Tables

TABLE C.2 Tube Counts for 3/4-in. OD Tubes on 15/16-in. Triangular Pitchdcont'd

TEMA L or M TEMA P or S TEMA U

Number of Passes Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 1 2 4 6 2 4 6

35 1164 1132 1062 1036 1090 1064 990 972 1100 1060 1008
37 1304 1270 1200 1168 1233 1196 1132 1100 1238 1200 1152
39 1460 1422 1338 1320 1365 1346 1266 1244 1390 1336 1290
42 1703 1664 1578 1552 1611 1580 1498 1464 1632 1568 1524
45 1960 1918 1830 1800 1875 1834 1736 1708 1882 1820 1770
48 2242 2196 2106 2060 2132 2100 1998 1964 2152 2092 2044
54 2861 2804 2682 2660 2730 2684 2574 2536 2748 2680 2628
60 3527 3476 3360 3300 3395 3346 3228 3196 3420 3340 3286
66 4292 4228 4088 4044
72 5116 5044 4902 4868
78 6034 5964 5786 5740
84 7005 6934 6766 6680
90 8093 7998 7832 7708
96 9203 9114 8896 8844
108 11696 11618 11336 11268
120 14459 14378 14080 13984

TABLE C.3 Tube Counts for 3/4-in. OD Tubes on 1-in. Square Pitch

TEMA P or S TEMA U
Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 2 4 6

8 28 26 16 12 28 24 12
10 52 48 44 24 52 44 32
12 80 76 66 56 78 72 70
131/4 104 90 70 80 96 92 90
151/4 136 128 128 114 136 132 120
171/4 181 174 154 160 176 176 160
191/4 222 220 204 198 224 224 224
211/4 289 272 262 260 284 280 274
231/4 345 332 310 308 348 336 328
25 398 386 366 344 408 392 378
27 477 456 432 424 480 468 460
29 554 532 510 496 562 548 530
31 637 624 588 576 648 636 620
33 730 712 682 668 748 728 718
35 828 812 780 760 848 820 816
37 937 918 882 872 952 932 918
39 1048 1028 996 972 1056 1044 1020
42 1224 1200 1170 1140 1244 1224 1212
45 1421 1394 1350 1336 1436 1408 1398
48 1628 1598 1548 1536 1640 1628 1602
54 2096 2048 2010 1992 2108 2084 2068
60 2585 2552 2512 2476 2614 2584 2558
 Tube-Count Tables 593

TABLE C.4 Tube Counts for 3/4-in. OD Tubes on 1-in. Triangular Pitch

TEMA L or M TEMA P or S TEMA U

Number of Passes Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 1 2 4 6 2 4 6

8 42 40 26 24 31 26 16 12 32 24 24
10 73 66 52 44 56 48 42 40 52 48 40
12 109 102 88 80 88 78 62 68 84 76 74
131/4 136 128 112 102 121 106 94 88 110 100 98
151/4 183 172 146 148 159 148 132 132 152 140 136
171/4 237 228 208 192 208 198 182 180 206 188 182
191/4 295 282 258 248 258 250 228 220 266 248 234
211/4 361 346 318 320 320 314 290 276 330 316 296
231/4 438 416 382 372 400 384 352 336 400 384 356
25 507 486 448 440 450 442 400 392 472 440 424
27 592 574 536 516 543 530 488 468 554 528 502
29 692 668 632 604 645 618 574 556 648 616 588
31 796 774 732 708 741 716 666 648 744 716 688
33 909 886 836 812 843 826 760 740 852 816 788
35 1023 1002 942 920 950 930 878 856 974 932 908
37 1155 1124 1058 1032 1070 1052 992 968 1092 1056 1008
39 1277 1254 1194 1164 1209 1184 1122 1096 1224 1180 1146
42 1503 1466 1404 1372 1409 1378 1314 1296 1434 1388 1350
45 1726 1690 1622 1588 1635 1608 1536 1504 1652 1604 1560
48 1964 1936 1870 1828 1887 1842 1768 1740 1894 1844 1794
54 2519 2466 2380 2352 2399 2366 2270 2244 2426 2368 2326
60 3095 3058 2954 2928 2981 2940 2832 2800 3006 2944 2884
66 3769 3722 3618 3576
72 4502 4448 4324 4280
78 5309 5252 5126 5068
84 6162 6108 5964 5900
90 7103 7040 6898 6800
96 8093 8026 7848 7796
108 10260 10206 9992 9940
120 12731 12648 12450 12336

TABLE C.5 Tube Counts for 1-in. OD Tubes on 1.25-in. Square Pitch

TEMA P or S TEMA U
Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 2 4 6

8 17 12 8 12 14 8 6
10 30 30 16 18 30 24 12
12 52 48 42 24 44 40 32
131/4 61 56 52 50 60 48 44
151/4 85 78 62 64 80 72 74
171/4 108 108 104 96 104 100 100
191/4 144 136 130 114 132 132 120
211/4 173 166 154 156 172 168 148
231/4 217 208 194 192 212 204 198
25 252 240 230 212 244 240 230
27 296 280 270 260 290 284 274
29 345 336 310 314 340 336 328
31 402 390 366 368 400 384 372
33 461 452 432 420 456 444 440
35 520 514 494 484 518 504 502
37 588 572 562 548 584 576 566
39 661 640 624 620 664 644 640
42 776 756 738 724 764 748 750
45 900 882 862 844 902 880 862
48 1029 1016 984 972 1028 1008 1004
54 1310 1296 1268 1256 1320 1296 1284
60 1641 1624 1598 1576 1634 1616 1614
594 Tube-Count Tables

TABLE C.6 Tube Counts for 1-in. OD Tubes on 1.25-in. Triangular Pitch

TEMA L or M TEMA P or S TEMA U

Number of Passes Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 1 2 4 6 2 4 6

8 27 26 8 12 18 14 8 12 14 12 6
10 42 40 34 24 33 28 16 18 28 24 24
12 64 66 52 44 51 48 42 44 52 40 40
131/4 81 74 62 56 73 68 52 44 64 56 52
151/4 106 106 88 92 93 90 78 76 90 80 78
171/4 147 134 124 114 126 122 112 102 122 112 102
191/4 183 176 150 152 159 152 132 136 152 140 136
211/4 226 220 204 186 202 192 182 172 196 180 176
231/4 268 262 236 228 249 238 216 212 242 224 216
25 316 302 274 272 291 278 250 240 286 264 246
27 375 360 336 324 345 330 298 288 340 320 300
29 430 416 390 380 400 388 356 348 400 380 352
31 495 482 452 448 459 450 414 400 456 436 414
33 579 554 520 504 526 514 484 464 526 504 486
35 645 622 586 576 596 584 548 536 596 572 548
37 729 712 662 648 672 668 626 608 668 636 614
39 808 792 744 732 756 736 704 692 748 728 700
42 947 918 874 868 890 878 834 808 890 856 830
45 1095 1068 1022 1000 1035 1008 966 948 1028 992 972
48 1241 1220 1176 1148 1181 1162 1118 1092 1180 1136 1100
54 1577 1572 1510 1480 1520 1492 1436 1416 1508 1468 1442
60 1964 1940 1882 1832 1884 1858 1800 1764 1886 1840 1794
66 2390 2362 2282 2260
72 2861 2828 2746 2708
78 3368 3324 3236 3216
84 3920 3882 3784 3736
90 4499 4456 4370 4328
96 5144 5104 4986 4936
108 6546 6494 6360 6300
120 8117 8038 7870 7812

TABLE C.7 Tube Counts for 1.25-in. OD Tubes on 19/16-in. Square Pitch

TEMA P or S TEMA U
Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 2 4 6

8 12 12 4 0 4 4 6
10 21 12 8 12 12 8 12
12 29 28 16 18 26 20 12
131/4 38 34 34 24 36 28 15
151/4 52 48 44 48 44 44 32
171/4 70 66 56 50 60 60 56
191/4 85 84 70 80 82 76 79
211/4 108 108 100 96 100 100 100
231/4 136 128 128 114 128 120 120
25 154 154 142 136 154 148 130
27 184 180 158 172 176 172 160
29 217 212 204 198 212 204 198
31 252 248 234 236 242 240 234
33 289 276 270 264 280 280 274
35 329 316 310 304 324 312 308
37 372 368 354 340 358 352 350
39 420 402 402 392 408 400 392
42 485 476 468 464 480 476 464
45 565 554 546 544 558 548 550
48 653 636 628 620 644 628 632
54 837 820 812 804 824 808 808
60 1036 1028 1012 1008 1028 1016 1008
 Tube-Count Tables 595

TABLE C.8 Tube Counts for 1.25-in. OD Tubes on 19/16-in. Triangular Pitch

TEMA L or M TEMA P or S TEMA U

Number of Passes Number of Passes Number of Passes
Shell ID (in.) 1 2 4 6 1 2 4 6 2 4 6

8 15 10 8 12 13 10 4 0 6 4 6
10 27 22 16 12 18 20 8 12 14 12 12
12 38 36 26 24 33 26 26 18 28 20 18
131/4 55 44 42 40 38 44 34 24 34 28 30
151/4 66 64 52 50 57 58 48 44 52 48 40
171/4 88 82 78 68 81 72 62 68 72 68 64
191/4 117 106 98 96 100 94 86 80 90 84 78
211/4 136 134 124 108 126 120 116 102 118 112 102
231/4 170 164 146 148 159 146 132 132 148 132 120
25 198 188 166 168 183 172 150 148 172 160 152
27 237 228 208 192 208 206 190 180 200 188 180
29 268 266 242 236 249 238 224 220 242 228 216
31 312 304 284 276 291 282 262 256 282 264 250
33 357 346 322 324 333 326 298 296 326 308 292
35 417 396 372 364 372 368 344 336 362 344 336
37 446 446 422 408 425 412 394 384 416 396 384
39 506 490 472 464 478 468 442 432 472 444 428
42 592 584 552 544 558 546 520 512 554 524 510
45 680 676 646 632 646 634 606 596 636 624 592
48 788 774 736 732 748 732 704 696 736 708 692
54 1003 980 952 928 962 952 912 892 946 916 890
60 1237 1228 1188 1152 1194 1182 1144 1116 1176 1148 1116
66 1520 1496 1448 1424
72 1814 1786 1736 1724
78 2141 2116 2068 2044
84 2507 2470 2392 2372
90 2861 2840 2764 2744
96 3275 3246 3158 3156
108 4172 4136 4046 4020
120 5164 5128 5038 5000
