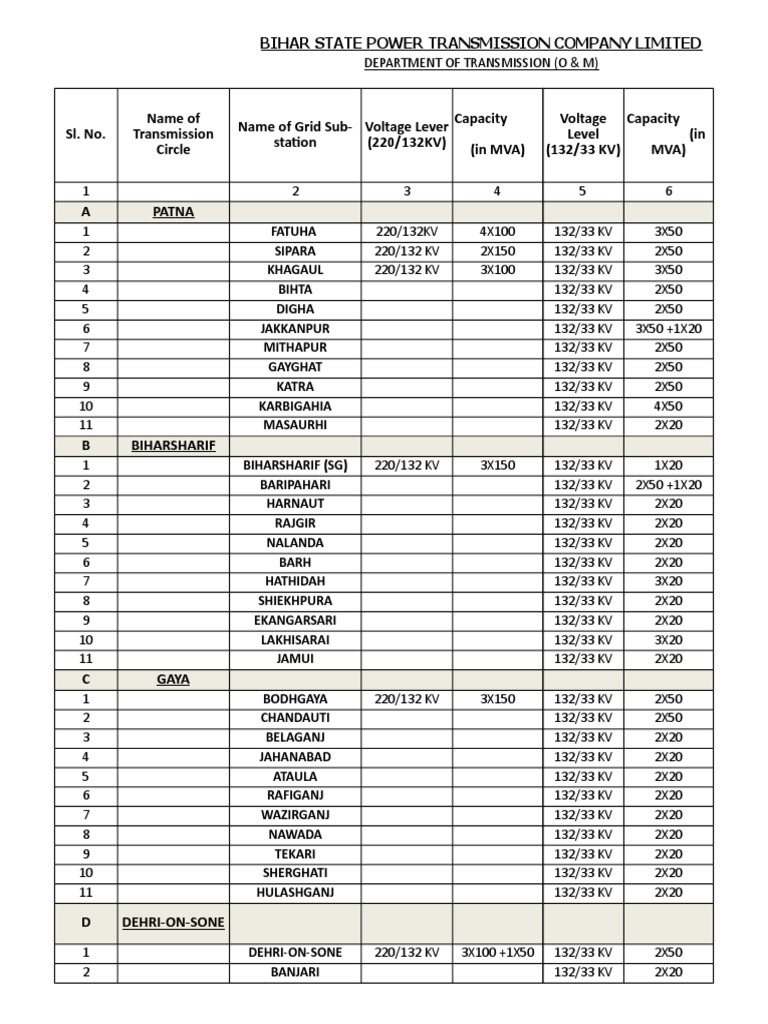

1 2 3 4 5 6
A PATNA
1 FATUHA 220/132KV 4X100 132/33 KV 3X50
2 SIPARA 220/132 KV 2X150 132/33 KV 2X50
3 KHAGAUL 220/132 KV 3X100 132/33 KV 3X50
4 BIHTA 132/33 KV 2X50
5 DIGHA 132/33 KV 2X50
6 JAKKANPUR 132/33 KV 3X50 +1X20
7 MITHAPUR 132/33 KV 2X50
8 GAYGHAT 132/33 KV 2X50
9 KATRA 132/33 KV 2X50
10 KARBIGAHIA 132/33 KV 4X50
11 MASAURHI 132/33 KV 2X20
B BIHARSHARIF
1 BIHARSHARIF (SG) 220/132 KV 3X150 132/33 KV 1X20
2 BARIPAHARI 132/33 KV 2X50 +1X20
3 HARNAUT 132/33 KV 2X20
4 RAJGIR 132/33 KV 2X20
5 NALANDA 132/33 KV 2X20
6 BARH 132/33 KV 2X20
7 HATHIDAH 132/33 KV 3X20
8 SHIEKHPURA 132/33 KV 2X20
9 EKANGARSARI 132/33 KV 2X20
10 LAKHISARAI 132/33 KV 3X20
11 JAMUI 132/33 KV 2X20
C GAYA
1 BODHGAYA 220/132 KV 3X150 132/33 KV 2X50
2 CHANDAUTI 132/33 KV 2X50
3 BELAGANJ 132/33 KV 2X20
4 JAHANABAD 132/33 KV 2X20
5 ATAULA 132/33 KV 2X20
6 RAFIGANJ 132/33 KV 2X20
7 WAZIRGANJ 132/33 KV 2X20
8 NAWADA 132/33 KV 2X20
9 TEKARI 132/33 KV 2X20
10 SHERGHATI 132/33 KV 2X20
11 HULASHGANJ 132/33 KV 2X20
D DEHRI-ON-SONE
1 DEHRI-ON-SONE 220/132 KV 3X100 +1X50 132/33 KV 2X50
2 BANJARI 132/33 KV 2X20
Name of Name of Grid Sub- Voltage Lever Capacity Voltage Capacity
Sl. No. Transmission Level (in
station (220/132KV)
Circle (in MVA) (132/33 KV) MVA)
E MUZAFFARPUR
1 MUZAFFARPUR 132/33 KV 2X50
2 HAZIPUR 220KV 220/132 KV 2X100
3 HAZIPUR 132 KV 132/33 KV 1X50 + 2X20
4 DARBHANGA 220 KV 220/132 KV 2X100
5 DARBHANGA 132 KV 132/33 KV 1X50 + 1X20
6 GOPALGANJ 220/132 KV 2X100 132/33 KV 2X20
7 SHEETALPUR 132/33 KV 1X20 +1X10
8 S.K.M.C.H. 132/33 KV 2X50
9 VAISHALI 132/33 KV 2X20
1X50 +1X20
10 CHAPRA 132/33 KV +1X12.5
11 SIWAN 132/33 KV 2X20
12 MASHRAK 132/33 KV 2X20
13 MOTIHARI 132/33 KV 2X20
14 BETIAH 132/33 KV 3X20
15 RAMNAGAR 132/33 KV 2X20
16 RAXAUL 132/33 KV 2X20
17 DHAKA 132/33 KV 2X10
18 SITAMARHI 132/33 KV 1X50 +1X20
19 RUNISAIDPUR 132/33 KV 2X20
20 SAMASTIPUR 132/33 KV 1X50 +2X20
21 DALSINGHSARAI 132/33 KV 2X20
22 PANDAUL 132/33 KV 2X20
23 MADHUBANI 132/33 KV 2X20
24 JAINAGAR 132/33 KV 2X10
25 PHULPARAS 132/33 KV 1X20 +1X10
26 EKMA 132/33 KV 2X10
F BHAGALPUR
1 SABAUR 132/33 KV 2X50
2 SULTANGANJ 132/33 KV 2X20
3 BANKA 132/33 KV 2X20
4 KAHALGAON 132/33 KV 2X20
5 JAMALPUR 132/33 KV 1X50+1X20
G PURNIA
1 MADHEPURA 220/132 KV 2X100 132/33 KV 2X20
2 BEGUSARAI 220/132 KV 2X100 132/33 KV 2X50
3 B.T.P.S. 132/33 KV 1X50 +1X20
4 PURNIA 132/33 KV 2X50 +1X20
5 KHAGARIA 132/33 KV 2X20
6 NAUGACHIA 132/33 KV 2X20
7 KATIHAR 132/33 KV 3X20
8 SAHARSA 132/33 KV 2X20
9 UDA KISHANGANJ 132/33 KV 2X20
Name of Name of Grid Sub- Voltage Lever Capacity Voltage Capacity
Sl. No. Transmission Level (in
station (220/132KV)
Circle (in MVA) (132/33 KV) MVA)
7 8
132/25 KV 2X13.35
Voltage Level Capacity
(132/25 KV) (in MVA)
PSS's
Connected PSS's
132/33 kV GSS (Gross Maximum
PSS's (Proposed) Maximum
Total) load to be Max.
(Installed) load(MW) to Space
Sl be met as met at GSS Demand
Name of GSS Availabile/
No. per PSS capacity
Gross (i.e.80%) (MW) Unavailable
Capacity Total Total Total Total capacity (in MW)
Capacity Capacity Capacity Capacity (i.e.80%)
( MVA ) ( MVA ) ( MVA ) ( MVA ) ( MW)
PATNA ZONE
1 Jakkanpur 4X50+1X20 220 310 120 430 344 176 160 unavailable
2 Khagaul 5X50 250 319.02 160 479.02 383.216 200 120 unavailable
3 Digha 3X50 150 185 160 345 276 120 50 unavailable
4 Bihta 3X50 150 140.25 10 150.25 120.2 120 90 unavailable
5 Mithapur 2X50 100 240.75 100 340.75 272.6 80 60 unavailable
6 Karbighaya 4X50 200 143.15 60 203.15 162.52 160 60 unavailable
7 Gaighat 2X50 100 205 120 325 260 80 75 unavailable
8 Katra 3X50 150 150 40 190 152 120 75 available
9 Sipara 2X50 100 63.15 100 163.15 130.52 80 27 unavailable
10 Fatuha 3X50 150 92.6 0 92.6 74.08 120 75 unavailable
11 Masaudhi 2X20+1X50 90 70 0 70 56 72 35 unavailable
Net Capacity 34 1660 1918.92 870 2788.92 2231.136 1328 827
12 Biharsarif (SG) 1X20 20 0 0 0 0 16 0 available
13 Baripahari 3X50 150 269.45 10 279.45 223.56 120 80 unavailable
14 Rajgir 2X20 40 65 10 75 60 32 30 unavailable
MUZAFFARPUR ZONE
53 Muzaffarpur 3X50 150 152.6 0 152.6 122.08 120 105 unavailable
Remarks
Space available in 132KV side for 02 nos bay & 33KV side for 01 no. bay.
Spare 02 nos. of 132KV bay and 01 no. of 33KV bay is available
Space available only in 132KV side
02 nos of bay in 132KV line is under constructon by M/S Vishal. Space not
available in 33KV side
Space available only in 33KV side for 03 nos. of bay
Space available on 132KV & 33kv side
Space available on 132KV & 33kv side
Remarks
01 no. 132KV line Bay under constructon by M/s KPM & 33KV side space
Available
Space available in 220KV & 132KV side for 01 no. bay & in 33KV side no
space available
Space available in 132KV side for 02 nos. bay & in 33KV side for 05 nos.
bay.
Space available only for 01 no. of bay on 33kv side. Also 01 no.33kv bay in
spare is available
33KV side 02 nos is ready & 02 nos. is under constructon by M/S Skipper
02nos. of 132KV line bay is under constructon by KPM.In 33kv side space
available for 02 nos. bay and 02 nos. bay is ready in spare
Space available in 132KV side for 03 nos. bay & in 33KV side for 06 nos.
bay.
Space available in 132KV side for 01 no. bay & in 33KV side for 03 nos. bay.
In 220KV side 02nos. ,132kv 02nos. Bay and 33KV 04nos bay is ready.No
space in 220KV side,space available for 01 no.bay in 132KV side and for 05
no.bay in33KV side
Remarks
In 132KV side no space available. 33KV side space for 02nos. Bay
Space available in 132KV side for 01 no. bay & in 33KV side for 04 nos. bay.
In 132KV side no space available. 33KV side space for 02nos. Bay
In 132KV side no space available. 33KV side space for 03nos. Bay
Space available in 132KV side for 02 nos. bay & in 33KV side for 04-05 nos.
bay.
In 132KV side no space available. 33KV side space for 05nos. Bay
In 132KV side no space available. 33KV side space for 02nos. Bay and 02
nos. bay are ready & spare
Space available in 220KV side for 02 nos. bay & in 132KV side for 01 no.
bay.
In 132KV side no space available. 33KV side space for 01no. Bay
Space available in 132KV side for 01 no. bay & in 33KV side for 03 nos. bay.
In 132KV side no space available. 33KV side space for 02nos. Bay
In 132KV side no space available. 33KV side space for 01no. Bay
Space available in 132KV side for 01 no. bay & in 33KV side for 02 nos.
bay.Also 02 nos.33KV line bay in spare.
Space available in 132KV side for 04 nos. bay & in 33KV side for 04 nos.
bay.
09 nos. line bay ready in 33KV side.
Remarks
In 132KV side no space available. 33KV side space for 03nos. Bay
Space available on both side. 06nos. of new 33KV bay ready by M/S Skipper
Space available on 33KV side only.
Space available on 33KV side only.
Space available on 33KV side only for 04 nos bay.
Space available in 132KV side for 01 no. bay & in 33KV side for 03 nos. bay.
Space available in 132KV side for 01 no. bay & in 33KV side for 03 nos. bay.
Space available in 132KV side for 03 nos. bay & in 33KV side for 08 nos.
bay.
Space available in 132KV side for 01 nos. bay & in 33KV side 03 nos. bay is
under constructon by M/S Kanohar.
Space available in 132KV side for 02 nos. bay & in 33KV side for 03 nos.
bay.
Space available in 132KV side for 02 nos. bay and for 33KV side 02 nos bay
are ready.
Space available in 132KV side for 01 no. bay only.
Remarks
Space available in 132KV side for 02 nos. bay and in 33KV side space for 03
nos bay .
Space available on 33KV side only for 02-03nos. bay.
Space available in 132KV side for 01 no. bay & in 33KV side for 03 nos. bay.
bay under constructon by M/S KPM.
Space available on 132KV side only for 01 no. bay.
Space available in 132KV side for 03 nos. bay & in 33KV side for 04 nos.
bay.
Space unavailable on both 132KV & 33KV side. 06 nos. of 33KV bay are
under constructon by M/S Skipper.
Space available on both 132KV & 33KV side
Space available in 132KV side for 02 nos. bay & in 33KV side for 01 no. bay.
Space available in 132KV side for 02 nos. bay & in 33KV side for 03 nos.
bay.
Space available on 132KV side only .
Details related to G.S.S's Transformer As on -2017
PATNA ZONE
1 Jakkanpur 4X50+1X20 220 310 120 430 344 176 160 Unavailable
2 Khagaul 5X50 250 319.02 160 479.02 383.216 200 120 Unavailable
3 Digha 3X50 150 185 160 345 276 120 50 Unavailable
4 Bihta 3X50 150 140.25 10 150.25 120.2 120 90 Unavailable
5 Mithapur 2X50 100 240.75 100 340.75 272.6 80 60 Unavailable
6 Karbighaya 4X50 200 143.15 60 203.15 162.52 160 60 Unavailable
7 Gaighat 2X50 100 205 120 325 260 80 75 Unavailable
8 Katra 3X50 150 150 40 190 152 120 75 Available
9 Sipara 2X50 100 63.15 100 163.15 130.52 80 27 Unavailable
10 Fatuha 3X50 150 92.6 0 92.6 74.08 120 75 Unavailable
11 Masaudhi 2X20+1X50 90 70 0 70 56 72 35 Unavailable
Net Capacity 35 1660 1918.92 870 2788.92 2231.136 1328 827
12 Biharsarif (SG) 1X20 20 0 0 0 0 16 0 Available
13 Baripahari 3X50 150 269.45 10 279.45 223.56 120 80 Unavailable
14 Rajgir 2X20 40 65 10 75 60 32 30 Unavailable
15 Nalanda 2X20 40 78.15 23.15 101.3 81.04 32 26 Available
16 Barh 1X50+1X20 70 95.85 40 135.85 108.68 56 36 Available
17 Hathidah 3X20 60 75 30 105 84 48 26 Unavailable
18 Shekhpura 2X20 40 152.6 50 202.6 162.08 32 35 Unavailable
19 Lakhisarai 2X20 + 1x50 90 90 85 175 140 72 40 Unavailable
20 Jamui 2X20 + 1x50 90 130.75 140 270.75 216.6 72 70 Available
21 Harnaut 2X20 40 45 40 85 68 32 22 Available
22 Ekangarsarai 3X20 60 101.3 50 151.3 121.04 48 40 Available
Net Capacity 26 700 1103.1 478.15 1581.25 1265 560 405 ----------
Net Capacity 29 880 936.15 395 1331.15 1064.92 704 484 ----------
MUZAFFARPUR ZONE
53 Muzaffarpur 3X50 150 152.6 0 152.6 122.08 120 105 Unavailable
54 SKMCH 2X50 100 149.45 0 149.45 119.56 80 80 Unavailable
55 Vaishali 2X20 40 120 0 120 96 32 48 Available
56 Hazipur (220KV) NA 0
57 Hazipur (132KV) 3X50 150 193.15 40 233.15 186.52 120 70 Unavailable
58 Jandaha 2X20 40 136.3 0 136.3 109.04 32 53 Available
59 Sheetalpur 2X20 40 63.15 0 63.15 50.52 32 28 Available
60 Chapra 2X50+1X20 120 110 50 160 128 96 65 Available
61 Ekma 1X20 20 20 0 20 16 16 15 Unavailable
62 Siwan 2X50+1X20 120 145.75 145 290.75 232.6 96 70 Unavailable
63 Gopalganj 3X50 150 191.3 20 211.3 169.04 120 80 Unavailable
64 (Gangwara) 2X50 100 80 25 105 84 80 45 Available
65 Mushrakh 2X20 40 28.9 0 28.9 23.12 32 23 Available
66 Mothari 1X20+3X50 170 164.45 115 279.45 223.56 136 60 Available
67 Bettia 2X20+1X50 90 75 35 110 88 72 57 Unavailable
68 Ramnagar 2X20+1x50 90 80 0 80 64 72 55 Unavailable
69 Raxaul 2X20 40 58.15 0 58.15 46.52 32 45 Unavailable
70 Dhaka 3X20 60 35 0 35 28 48 32 Available
71 Sitamarhi 3X50 150 100.75 40 140.75 112.6 120 50 Unavailable
72 Runisaidpur 2X20 40 20 0 20 16 32 18 Available
73 Samastpur 1X50+2X20 90 151.3 55 206.3 165.04 72 70 Unavailable
74 Dhanha 2x50 100 0 40 40 32 80 5 Unavailable
75 Dalsinghsarai 2X20 + 1X50 90 96.5 0 96.5 77.2 72 36 Available
76 Darbhanga(220KV) NA 0
77 Darbhanga(132KV) 2X50 100 113.15 90 203.15 162.52 80 40 Unavailable
Connected PSS's Maximum
PSS's
132/33 kV GSS PSS's (Proposed) (Gross load(MW) to Maximum
(Installed) Total) be met as load to be Max. Space
Sl per PSS met at GSS Demand
Name of GSS Available/
No. Gross capacity
Total Total Total Total capacity (i.e.80%) (MW) Unavailable
Capacity Capacity Capacity Capacity Capacity (i.e.80%) (in MW)
( MVA ) ( MVA ) ( MVA ) ( MVA ) ( MW)
Total Capacity (No of TRF-282) 9730 9782.12 4025.65 13807.77 11046.216 7480 4544 ----------
Details related to G.S.S's Transformer As on -2017
132/33 kV GSS
Max.
Sl No. Name of GSS Demand
(MW)
Total Capacity
Capacity ( MVA )
PATNA ZONE
1 Jakkanpur 4X50+1X20 220 160
2 Khagaul 5X50 250 120
3 Digha 3X50 150 50
4 Bihta 3X50 150 90
5 Mithapur 2X50 100 60
6 Karbighaya 4X50 200 60
7 Gaighat 2X50 100 75
8 Katra 3X50 150 75
9 Sipara 2X50 100 27
10 Fatuha 3X50 150 75
11 Masaudhi 2X20+1X50 90 35
Net Capacity 35 1660 827
12 Biharsarif (SG) 1X20 20 0
13 Baripahari 3X50 150 80
14 Rajgir 2X20 40 30
15 Nalanda 2X20 40 26
16 Barh 1X50+1X20 70 36
17 Hathidah 3X20 60 26
18 Shekhpura 2X20 40 35
19 Lakhisarai 2X20 + 1x50 90 40
20 Jamui 2X20 + 1x50 90 70
21 Harnaut 2X20 40 22
22 Ekangarsarai 3X20 60 40
Net Capacity 26 700 405
37 Banjari 3X20 60 24
38 Kudra 2X20 40 20
39 kochas 2X20 40 25
40 Mohania 1X50+1X20 70 42
41 Karamnasa 2X50+1X20 120 45
42 Sasaram 2X20 40 44
43 Bikramganj 1X20+2×50 120 50
44 Sonenagar 2X50+1X20 120 45
45 Sonenagar(New) 2X50 100 0
46 Aurangabad 2X20+1×50 90 38
47 Goh 2X20 40 14
48 Ara (3X50) 150 60
49 Jagdhishpur 1X50+1X20 70 44
50 Dumroan 1X50+1X20 70 42
51 Buxar 2X20+1×50 90 46
52 Pusouli 2X50 100 0
53 Ramgarh
54 Bhabuha
Net Capacity 42 1470 609
NET CAPACITY FOR
PATNA ZONE
(No of TRF-132) 4710 2325
MUZAFFARPUR ZONE
55 Muzaffarpur 3X50 150 105
56 SKMCH 2X50 100 80
57 Vaishali 2X20 40 48
58 Hazipur (220KV) NA 0
59 Hazipur (132KV) 3X50 150 70
60 Jandaha 2X20 40 53
61 Sheetalpur 2X20 40 28
62 Chapra 2X50+1X20 120 65
63 Ekma 1X20 20 15
64 Siwan 2X50+1X20 120 70
65 Gopalganj 3X50 150 80
66 (Gangwara) 2X50 100 45
67 Mushrakh 2X20 40 23
68 Mothari 1X20+3X50 170 60
69 Bettia 2X20+1X50 90 57
70 Ramnagar 2X20+1x50 90 55
71 Raxaul 2X20 40 45
72 Dhaka 3X20 60 32
73 Sitamarhi 3X50 150 50
74 Runisaidpur 2X20 40 18
75 Samastpur 1X50+2X20 90 70
76 Dhanha 2x50 100 5
77 Dalsinghsarai 2X20 + 1X50 90 36
132/33 kV GSS
Max.
Sl No. Name of GSS Demand
(MW)
Total Capacity
Capacity ( MVA )
78 Darbhanga(220KV) NA 0
79 Darbhanga(132KV) 2X50 100 40
80 Pandaul 2X50+1X20 120 45
81 Madhubani 2X20+1X50 90 28
82 Jainagar 3X20 60 23
83 Phoolparas 2X20 40 30
84 Kuseswarstan 2X20 40 20
85 Mahnar 2X20 40 8
86 Benipatti 2X20 40 10
87 Belsand 2X10 20 8
88 Sheohar 2X50 100 13
89 Samastpur(220kV) 2X50 100 0
90 Narkatyaganj 1X20 20 0
91 Hathua 1X20 20 0
92 Mushahri 3X50 150
93 Pupri 1X20 20
94 Motpur 1X50 50
95 Areraj
96 Maharajganj
Net Capacity 88 3000 1335
97 Purnea 3X50 150 115
98 Khagaria 2X20+1X50 90 40
99 Begusarai 3X50 150 90
100 Kathar 3X20+1X50 110 35
101 Saharsa 2X50 100 40
102 Udakishanganj 2X20 40 25
103 Sonebarsa 2X20 40 24
104 Supoul 3X20 60 30
105 Madhepura 2X20 40 32
106 Forbisganj 2X20+1X50 90 55
107 Kishanganj 1X20+2X50 120 48
108 Kishanganj (New) 2x50 100 0
109 Kataya, Birpur 3X20+1X50 110 45
110 Nirmali 2x20 40
111 Banmanki 2x20 40
112 Simri Bakhtyarpur 1x20 20
113 Triveniganj
114 Balia
115 Manjhaul
Net Capacity 41 1300 579
116 Sabour 3X50 150 75
117 Sultanganj 2X50+2X20 140 48
118 Banka 2X20+1X50 90 50
119 Jamalpur 2X50 100 60
120 Naugachia 3X20 60 32
132/33 kV GSS
Max.
Sl No. Name of GSS Demand
(MW)
Total Capacity
Capacity ( MVA )
