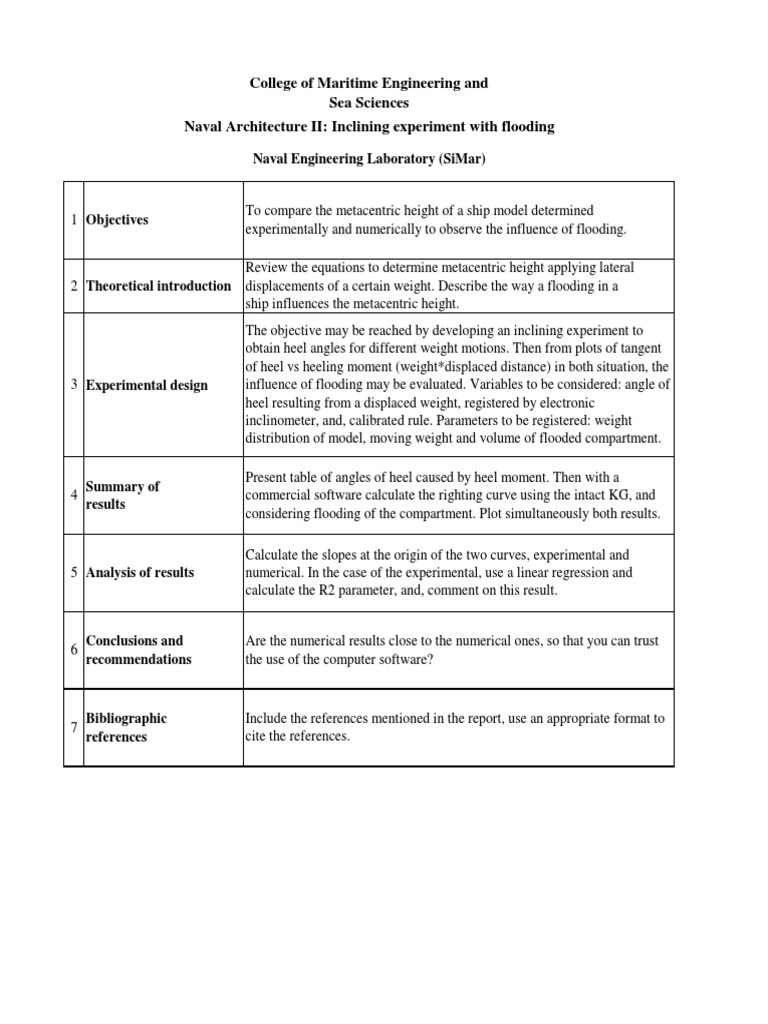

College of Maritime Engineering and

Sea Sciences
Naval Architecture II: Inclining experiment with flooding

Naval Engineering Laboratory (SiMar)

To compare the metacentric height of a ship model determined

1 Objectives
experimentally and numerically to observe the influence of flooding.

Review the equations to determine metacentric height applying lateral

2 Theoretical introduction displacements of a certain weight. Describe the way a flooding in a
ship influences the metacentric height.
The objective may be reached by developing an inclining experiment to
obtain heel angles for different weight motions. Then from plots of tangent
of heel vs heeling moment (weight*displaced distance) in both situation, the
3 Experimental design influence of flooding may be evaluated. Variables to be considered: angle of
heel resulting from a displaced weight, registered by electronic
inclinometer, and, calibrated rule. Parameters to be registered: weight
distribution of model, moving weight and volume of flooded compartment.

Present table of angles of heel caused by heel moment. Then with a

Summary of
4 commercial software calculate the righting curve using the intact KG, and
results
considering flooding of the compartment. Plot simultaneously both results.

Calculate the slopes at the origin of the two curves, experimental and
5 Analysis of results numerical. In the case of the experimental, use a linear regression and
calculate the R2 parameter, and, comment on this result.

Conclusions and Are the numerical results close to the numerical ones, so that you can trust
6
recommendations the use of the computer software?

Bibliographic Include the references mentioned in the report, use an appropriate format to
7
references cite the references.
 College of Maritime Engineering and Sea
Sciences
Naval Engineering Laboratory

Guía rápida
Inclinómetro digital Biaxial – JEWELL

Fuente de poder
asimétrica

+ Common -
INCLINÓMETRO
PIN 1: +12VDC
PIN 2: -12VDC
PIN 3: Common
PIN 4: x output
PIN 5: y output
PIN 6: z output
OMEGA A 0 8 A 1 9 A 2 10
DAQ 3000 H L H L H L

PC

Figura 1. Esquema de conexión del inclinómetro biaxial

1. Descripción del dispositivo 3. Conexión del dispositivo

El inclinómetro de tres ejes Jewell es un sensor
de inclinación de alta precisión con un rango
confiable de ± 1.0 ° a ± 90 °. Trabaja con un
rango de voltaje de ± 12 a ± 18 VDC con una
fuente de poder asimétrica especialmente
diseñada para este sensor. Actualmente se
trabaja con los canales en dirección X, Y.
El esquema de conexión de la figura 1 se
requiere para la entrega de poder y la lectura de
datos del sensor. Este diagrama fue elaborado
siguiendo el esquema mostrado en la parte
superior del sensor.

2. Equipos requeridos
a. Fuente de poder asimétrica

Es importante tomar en cuenta la conexión

b. Tarjeta de adquisición de datos común entre los canales de la tarjeta OMEGA,
c. Inclinómetro Digital Jewell el inclinómetro y la fuente de poder para
aterrizar las señales recibidas (líneas
discontinuas de la figura 1).

Pág. 1 JMA - II 2019

 College of Maritime Engineering and Sea Sciences
Naval Engineering Laboratory

Guía rápida

Tarjeta de adquisición de datos – OMEGA DAQ 3000

La tarjeta de adquisición de datos se utiliza para obtener Se recomienda disminuir el ruido desde “Preference” que
una variable física, en este caso voltaje, tomando la señal se encuentra en “Acquisition Setup”. A mayor
de un sensor que se adecúa para transformarla en un dato “Oversample” se obtiene una mejor señal, sin embargo,
que pueda ser reconocido y registrado en el tiempo por esto disminuye la razón de registro de datos “Scan rate”.
un sistema digital, de manera que pueda ser leído por el
computador usando un programa específico, DaqView.
Conexión de equipo
La tarjeta de adquisición de datos se conecta por medio
de conexión USB al computador. Luego, se debe
conectar a ésta la señal de sensor que se desee registrar
(típicamente señal análoga en mV). Cada entrada
análoga en la tarjeta está conformada por tres
conexiones, A, H y L.
A continuación, se puede pasar a la ventana de registro de
Por ejemplo, para el canal 0:
datos del programa haciendo clic en este ícono → .
En el costado izquierdo aparecerá el canal habilitado al
La señal del sensor se conecta directamente en H. inicio y para tomarlo en cuenta en el registro se debe
Mientras que en A y L se aterriza con el negativo de la arrastrar al recuadro central.
fuente de poder en caso de que el sensor lo requiera.
Una vez conectadas las señales se inicia el controlador.

Se verifica el tipo de señal de ingreso desde Configure En este momento se comienza a registrar la información al
Hardware Settings (típicamente Single-ended) dar click en ► “play”. En la pantalla no aparecerán los
resultados en tiempo real, sin embargo, al finalizar ■ “stop”
se los puede visualizar.
Una vez finalizada la práctica se copian los datos
→ registrados en el portapapeles y es posible pegarlos en un
Luego, se habilita con “Yes” los canales que van a ser
bloc de notas para procesarlos.
utilizados en “Channel Setup”, y se cambia las unidades
a mV para facilidad en la lectura.

Pág. 1 JMA - I 2019
