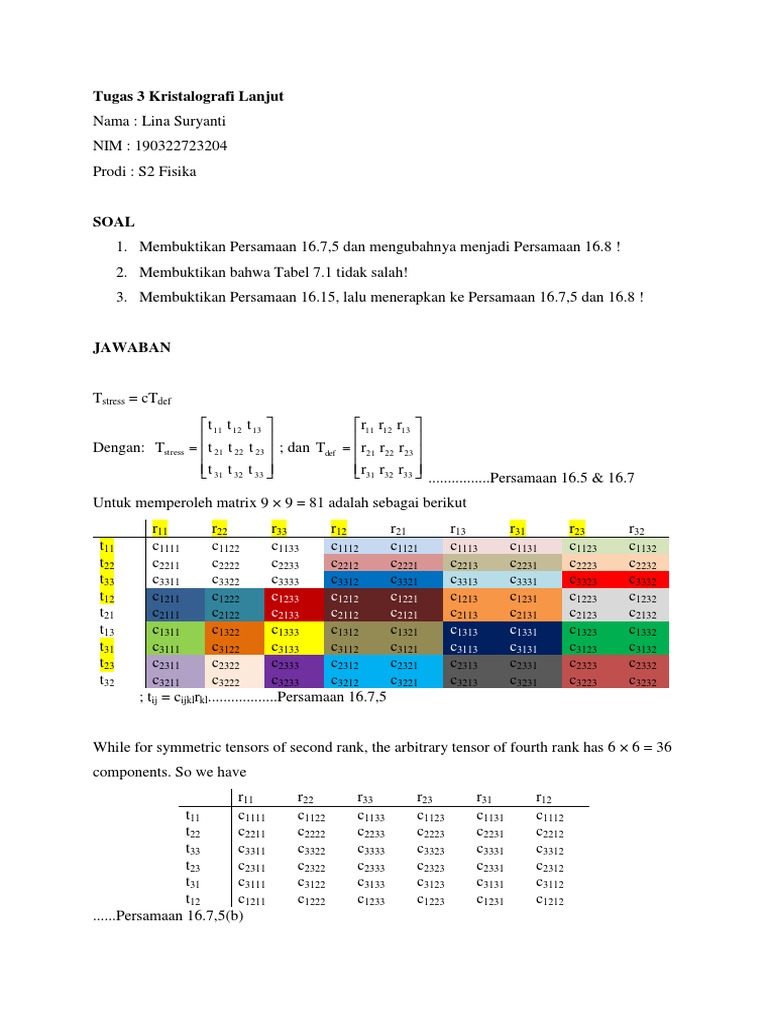

Tugas 3 Kristalografi Lanjut

Nama : Lina Suryanti

NIM : 190322723204
Prodi : S2 Fisika

SOAL
1. Membuktikan Persamaan 16.7,5 dan mengubahnya menjadi Persamaan 16.8 !
2. Membuktikan bahwa Tabel 7.1 tidak salah!
3. Membuktikan Persamaan 16.15, lalu menerapkan ke Persamaan 16.7,5 dan 16.8 !

JAWABAN

Tstress = cTdef
 t 11 t 12 t 13  r11 r12 r13 
Dengan: Tstress   t 21 t 22 t 23  ; dan Tdef  r21 r22 r23 
 
 t 31 t 32 t 33  r31 r32 r33 
................Persamaan 16.5 & 16.7
Untuk memperoleh matrix 9 × 9 = 81 adalah sebagai berikut
r11 r22 r33 r12 r21 r13 r31 r23 r32
t11 c1111 c1122 c1133 c1112 c1121 c1113 c1131 c1123 c1132
t22 c2211 c2222 c2233 c2212 c2221 c2213 c2231 c2223 c2232
t33 c3311 c3322 c3333 c3312 c3321 c3313 c3331 c3323 c3332
t12 c1211 c1222 c1233 c1212 c1221 c1213 c1231 c1223 c1232
t21 c2111 c2122 c2133 c2112 c2121 c2113 c2131 c2123 c2132
t13 c1311 c1322 c1333 c1312 c1321 c1313 c1331 c1323 c1332
t31 c3111 c3122 c3133 c3112 c3121 c3113 c3131 c3123 c3132
t23 c2311 c2322 c2333 c2312 c2321 c2313 c2331 c2323 c2332
t32 c3211 c3222 c3233 c3212 c3221 c3213 c3231 c3223 c3232
; tij = cijklrkl..................Persamaan 16.7,5

While for symmetric tensors of second rank, the arbitrary tensor of fourth rank has 6 × 6 = 36
components. So we have
r11 r22 r33 r23 r31 r12
t11 c1111 c1122 c1133 c1123 c1131 c1112
t22 c2211 c2222 c2233 c2223 c2231 c2212
t33 c3311 c3322 c3333 c3323 c3331 c3312
t23 c2311 c2322 c2333 c2323 c2331 c2312
t31 c3111 c3122 c3133 c3123 c3131 c3112
t12 c1211 c1222 c1233 c1223 c1231 c1212
......Persamaan 16.7,5(b)
Saat mengidentifikasi pasangan simetris ij dari indeks tiga dimensi dengan multi-indeks I
yang berubah dalam kisaran dari 1 menjadi 6. This identification can not be canonical, it is
chosen conventionally as
Tensor 11 22 33 23,32 31,13 12,21
martriks 1 2 3 4 5 6

Sehingga Persamaan 16.7,5(b) dapat dituliskan sebagai berikut

r11 r22 r33 r23 r31 r12
t11 c11 c12 c13 c14 c15 c16
t22 c21 c22 c23 c24 c25 c26
t33 c31 c32 c33 c34 c35 c36
t23 c41 c42 c43 c44 c45 c46
t31 c51 c52 c53 c54 c55 c56
t12 c61 c62 c63 c64 c65 c66
........Persamaan 16.8 (terbukti)

Karena adanya energi strain maka elastisitas adalah tensor simetri berkomponen 21, yaitu
r11 r22 r33 r23 r31 r12 r11 r22 r33 r23 r31 r12
t11 c11 c12 c13 c14 c15 c16 t11 c11 c12 c13 c14 c15 c16
t22 c21 c22 c23 c24 c25 c26 t22 * c22 c23 c24 c25 c26
t33 c31 c32 c33 c34 c35 c36 t33 * * c33 c34 c35 c36
t23 c41 c42 c43 c44 c45 c46 t23 * * * c44 c45 c46
t31 c51 c52 c53 c54 c55 c56 t31 * * * * c55 c56
t12 c61 c62 c63 c64 c65 c66 t12 * * * * * c66

Di sini, komponen yang sama dari matriks simetris dilambangkan oleh bintang.

2) membuktikan tabel 71
a) Triklinik
tidak ada bidang simetri, sepenuhnya anisotropi, α=β=γ <90
Jumlah koefisien independen: 21
Transformasi simetri: Tidak ada
r11 r22 r33 r23 r31 r12
t11 c11 c12 c13 c14 c15 c16
t22 * c22 c23 c24 c25 c26
t33 * * c33 c34 c35 c36
t23 * * * c44 c45 c46
t31 * * * * c55 c56
t12 * * * * * c66
b) Monoklinik
jumlah number of elastic constant: 13
Transformasi simetri: refleksi tentang sumbu-z
one symmetry plane (xy). a ≠ b ≠ c; , α = β = 90, γ < 90
Di sini, dalam kasus monoklinik, ada satu bidang simetri (xy). Maka tensor orde kedua ditulis
sebagai berikut:
1 0 0 
Q  0 1 0 
0 0 - 1

Menerapkan transformasi simetri yang sesuai ke tensor kekakuan:

.....(Lanjutan jawaban sistem kristal di Tabel 71.pdf)

3) Membuktikan Persamaan 16.15

For an anisotropic body the generalized expressiom for the elactic energy has the form
- dA  t 11dr11  t 22 dr22  t 33 dr33  t 23 dr23  t 31dr31  t 12 dr12 ........................Pers.16.11

The elastic energy of a crystal is a single valued function of the deformation rik, and the
differential of the elastic energy which can be written in the form
A A A A
dA  dr11  dr22  dr33  ....  dr12 ...................................Pers 16.12
r11 r22 r33 r12

Comparing pers 16.11 and 16.12 we obtain

  A A A A 
-  dr11  dr22  dr33  ....  dr12   t 11 dr11  t 22 dr22  t 33 dr33  t 23 dr23  t 31 dr31  t 12 dr12
 r11 r22 r33 r12 
 A A A A 
     ....    t 11  t 22  t 33  t 23  t 31  t 12
 r11 r22 r33 r12 
A
  t ik
rik1
A
t ik  
rik1

................................................................................................Pers 16.13

Pers 16.13 dideferensialkan lagi terhadap rlm, diperoleh

t ik 2 A t
  lm
rlm rik rlm rik
t ik t
cil  dan c li  lm ............................................................Pers 16.14 & 16.15
rlm rik
sehingga c il  cli
