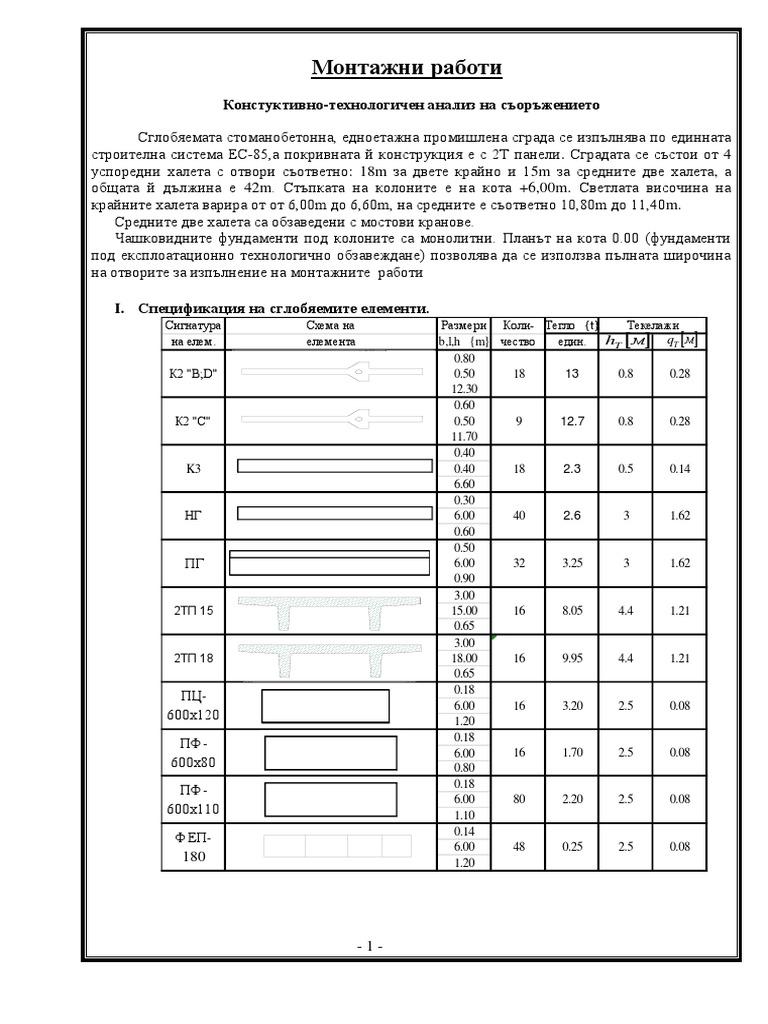

Монтажни работи

Констуктивно-технологичен анализ на съоръжението

Сглобяемата стоманобетонна, едноетажна промишлена сграда се изпълнява по единната

строителна система ЕС-85,а покривната й конструкция е с 2Т панели. Сградата се състои от 4
успоредни халета с отвори съответно: 18m за двете крайно и 15m за средните две халета, а
общата й дължина е 42m. Стъпката на колоните е на кота +6,00m. Светлата височина на
крайните халета варира от от 6,00m до 6,60m, на средните е съответно 10,80m до 11,40m.
Средните две халета са обзаведени с мостови кранове.
Чашковидните фундаменти под колоните са монолитни. Планът на кота 0.00 (фундаменти
под експлоатационно технологично обзавеждане) позволява да се използва пълната широчина
на отворите за изпълнение на монтажните работи

I. Спецификация на сглобяемите елементи.

Сигнатура Схема на Размери Коли- Тегло {t} Текелажи
на елем. елемента b,l,h {m} чество един. h 
T м
qT м
0.80
К2 "B;D" 0.50 18 13 0.8 0.28
12.30
0.60
К2 "C" 0.50 9 12.7 0.8 0.28
11.70
0.40
K3 0.40 18 2.3 0.5 0.14
6.60
0.30
НГ 6.00 40 2.6 3 1.62
0.60
0.50
ПГ 6.00 32 3.25 3 1.62
0.90
3.00
2ТП 15 15.00 16 8.05 4.4 1.21
0.65
3.00
2ТП 18 18.00 16 9.95 4.4 1.21
0.65
0.18
ПЦ-
6.00 16 3.20 2.5 0.08
600х120 1.20
0.18
ПФ-
6.00 16 1.70 2.5 0.08
600х80 0.80
0.18
ПФ-
6.00 80 2.20 2.5 0.08
600х110 1.10
0.14
ФЕП-
6.00 48 0.25 2.5 0.08
180 1.20

-1-
 II. Избор на кран

1.Определяне на монтажните кранове

Монтажните кранове се избират съобразно приетата методика. Изчисленията
са дадени в таблица.

2.Технология и организация на монтажния процес

Извършва се монтаж по разчленен метод, който включва следните потоци:
 поток за монтаж на колони
 поток за монтаж на подкранови и надлъжни греди
 поток за монтаж на 2Т-панели и частично фасадни панели
 поток за монтаж на цокълни и фасадни панели , стоманени прозорци.
Съответните монтажни позиции на крановете са дадени на чертежа.
Сградата има един монтажен участък. Ходовете на крановете са отразени
в циклограмата. Монтажа на подкранови греди започва само ако
замонолитващия бетон на колоните е достигнал 70 % от от проектната си
якост.
Колоните се окачват за монтаж със стоманена ос към монтажна траверса.
Същите се укрепват във фундаментите с клинове и стоманени обтяжки, които
се освобождават при достигане на 25% от якостта на бетона на 28–ия ден.
Подкрановите и надлъжни греди се монтират с корава траверса.
За работа на монтажниците на височина се използват инвентарни
монтажни стълби с кош или подвижна работна платформа.
На опастните места се поставят временни предпазни парапети.

3.Изчисления
А/ Определяне вида и броя на монтажните елементи
Б/ Определяне на монтажните параметри по графо-аналитичен метод.
Нм – монтажна височина
d – запасна височина
he – височина на елемента
hт – височина на такелажа
hП – височина на полиспаста
m – ширина на елемента
а =1,5 м – разстояние от оста на стрелата до най-близката точка от
съоръжението
х – монтажна широчина
у – монтажна височина
h0 – разстояние от остта х до терена
L – максимална дължина стрелата на крана

-2-
 
y
hk = hм + d + he + hт  opt  arctg 3
xa
Y=hм + d + he – h0 b=x+z c
y xa
l  c = 1,5 m
sin  opt cos opt

Монтажът може да се осъществи, когато са изпълнени следните условия:

Qкр  Qn  q ел  q т
Lk  Lmin
bmax  bmin  x  z  c
к
hкр  hk , min  hn  d  he  hт

Избор по графоаналитичен метод

- приемам:
d = a =1 m h0 = 2 m c = 1,5 m – при гъвкаво окачване

Изчисления:
I. За определяна на тежък кран за монтаж на носещи елементи. – избирам
най – неблагоприятния елемент, който е с най- голямо тегло и най
голяма височина на монтиране:

 Изчисления за покривни 2Т-панели, /L = 15 m/.

-3-
 - тегл
Qm нх  qe  qт  8.05  1.21  9.26t

y  H M  d  he  h0  11.40  1  0, 65  2  11.05m
y 11.05
opt  arctg 3  arctg 3  58.640
x a 1.5  1
y x a 11.05 2.5
Lстр нх      17.74m
sin opt cos opt sin 58.64 cos 58.64
bmin  x  z  c  1.5  6.73  1, 5  9.73m
y 11.05
z    6.73 m
tgopt tg 58.64
hk min  H m  d  he  hT  11.40  1  0.65  4.4  17.45 m
Избирам автомобилен кран COLES L-7012
Q ном  31.7 t
Lстр = 21,3 m

II. Оппределяне на лек кран за монтаж на ограждащата конструкция.

- цокълни панели
- фасадни панели
- СЕП
- тегло:
Qm нх
 qe  qт  2.2  0.08  2.28 t
y  H М  d  he  h0  6.10  1  1.1  2  6.2m
y 6.2
opt  arctg 3  arctg 3  60.740
x a 0.09  1
y x a 6.2 0.09  1
Lстр нх      9.34 m
sin opt cos opt sin 60.74 0
cos 60.740
bmin  x  z  c  0.09  3.47  1, 5  5.06m
y 6.2
z    3.47 m
tgopt tg 60.740
hk min  H M  d  he  hT  6.1  1  1.1  2.5  10.7 m
Избирам автомобилен кран К-162
Q = 8,1t
Lстр = 18 m

-4-
III. Оразмеряване на такелажни средства – четиривъжен сапан за 2Т панела с дължина 18m.

h1’=ht-0.30=4.4-0.3=4,1m
дължината на въжения подкос е l =4,1/cos65 = 9,70m,
тегло на траверсата Qт =12,1кN.
Q = (Qт + Qел.)Кд = (12,1+99,5)*1,2 =133,92kN приемам Q = 134kN
Опънното усилие в едно въже е:
Q 134
S=   49.28kN приемам S = 50kN
Kn * m *cos  0.75*4*sin 65

Pp  S*K = 50*6 =300kN

 избор на въже
По ГОСТ 3071 избирам въже тип ТК 6x37(1+6+12+18)+A.O с Ru =1570MPa, d =28mm,
Pp =377kN > 300 KN
краищата му се заплитат като lz = 25d = 25*28 700mm
Максималната товороподемнос на сапана е:
Q * Pp 134*377
Qe max   Qт   12.1  128.23kN
Kд * S * K 1.2*300
IV. Определяне на разхода на машинно време за монтажа на елементите при
продължителност на една смяна 8 h
№ Бр. Основание Нвр. Общо маш. Бр. мсм Продълж. на
Елемент ос, наименование време проц. в дни
1 2 3 4 5 6 7 8
1 Средна колона ос B;D К2 "B;D" 18 ВТН 17 1.18 21.24 2.66 1.33
2 Средна колона ос C К2 "C" 9 ВТН 17 1.18 10.62 1.33 0.66
3 Крайна колона K3 18 ВТН 17 1.18 21.24 2.66 1.33
4 Носеща греда НГ 40 ВТН 17 0.85 34.00 4.25 2.13
5 Подкранова греда ПГ 32 ВТН 17 0.85 27.20 3.40 1.70
6 2T панела 2ТП 15 16 ВТН 17 1.18 18.88 2.36 1.18
7 2T панела 2ТП 18 16 ВТН 17 1.18 18.88 2.36 1.18
8 Цокален панел ПЦ-600х120 16 ВТН 17 0.69 11.04 1.38 0.69
9 Фасаден панел ПФ-600х80 16 ВТН 17 0.69 11.04 1.38 0.69
10 Фасаден панел ПФ-600х110 80 ВТН 17 0.69 55.20 6.90 3.45
11 Прозоречен елемент ФЕП-180 48 ВТН 17 0.43 20.64 2.58 1.29

-5-
 Tехнологични указания за извършване на технологичните процеси
1.Характеристика:
Предстои да се извърши транспорт,складиране и монтаж на стр.конструкции.Елементите ще се
произвеждат в специализирано предприятие.Транспортират се със специализирани транспортни
средства. Складирането се извършва с кранове COLES L-7012 и K-162
Монтажът започва след завършване на нулевия цикъл.Обратния насип за ф-тите се изпълнява
до горния им ръб.Площадката се подравнява и уплътнява.Необходимо е да са завършени
временните пътища,да са трасирани осите в двете посоки ,да са осигурени всички материално-
технически ресурси за изпълнение на монтажните работи.
2.Обем на монтажните работи.
Всички елементи и количествени работи, съпътстващи монтажа са дадени в съответната
спецификация.
3.Технология и организация на монтажния процес.
Монтажът се изпълнява от складово положение на елементите.За ФП монтаж от
автомобил.Сградата е разделена на три участъка.Последователността е указана в циклограмата.
Колоните се окачват за монтаж на стоманена ос към моннтажна траверса,която има у-во за
откачане от терена.Временно се укрепват. НГ се окачва с корава траверса.2Т се окачват с
траверса за ВГ.Заработа с монтажниците на височина се използват монтажни стълби или
подвижни работни площадки.
 геодезични указания за монтаж на колони в чашки
Колоните се монтират във висящо положение. Повдига се колоната на височина 1м. и се
спуска в чашката на елемента и временно се укрепва с помоща на клинове и обтяжки.
След това се извършва проверка на мотираните колони. Проверяват се и се отстраняват
неточности в осовото положение и вертикалността въз основа на белезите поставени по време
на предварителната геодезическа подготовка върху фундаментите. Проверката за вертикалност
се прави с два теодолита от основните конструктивни оси или от спомагателни оси изнесени
паралелно на основите. Колоните са в правилно ситуационно положение при съвпадане на
осовите им белези със съответни те резки на фундаментите.
Поставят се така посредством средствата за временно укрепване, те се натягат или разхлабват,
но във всеки момент трябва да осигуряват устойчиво положение на колоните. При по тежки
колони корекциите се извършват с помоща на монтажния кран.

-6-
 Спецификация
Наименование на технологичните Коли- Основни
средства чество параметри
-1- -2- -3-

I.Технологичен комплект за едно

монтажно звено
1.Основни машини 1 L=21,3m
1.1. COLES –L-7012 1 L=18m
1.2. K-162
2.Технологично обзавеждане 1
2.1.Траверса за монтаж на колони 10к L=7m
2.2.Въжени обтяжки за колони 81к 10/12/30
2.3.Дървени и центриращи трупчета за
колони 1
2.4.Траверса за монтаж (на ПКГ,
ПГ,ФП) 1
2.5.Двувъжен сапан (за ПКГ ; ПГи ФП)
2.6.Траверса за монтаж ( на 2Т) 1 d=20mm
2.7.Четиривъжен сапан (за 2Т) 1 h=7m/12m/
2.8.Конопени въжета за направляване 10
2.9.Монтажна стълба с кош (за ПКГ и 2
ПГ) h=10m
2.10.Монтажна стълба с работна 2
платформа за ФП h=3m
2.11.Монтажна стълба-премстваема 2 600/100/7000мм
2.12.Инвентарно мостче с парапет и 1
предпазни въжета
2.13.Инвентарни предпазни парапети L=24m
(за ПГ и ПКГ) 2к
2.14.Стендове заскладиране на ПГ и 2к 1300/1050мм
ПКГ 4к
2.15.Стендове за складиране на 2Т 4к 3500/1800мм
2.16. Стендове за складиране на ФП 72 10/10/60см
2.17.Подложни греди за ПГ и ПКГ 252
2.18.Подложни греди за 2Т
3.Инструменти 2 25x100СТБ
3.1.Монтажна щанга 2 2кг
3.2.Чук 2 22х175мм
3.3.Секач 2 от№10до№32
3.2.Комплект гаечни ключове 2
3.3.Шило за бетон

-7-
 -1- -2- -3-
4.Измерителни средсва
4.1.Нивелир Hi-020 с тринога 1
4.2.Теодолит ТH 020 с тринога 1
4.3.Ролетка 1 L=10m
4.4.Oтвеси
4.5.Либела водна
4.6.Канап
5.Предпазни средсва
5.1.Колани 4
5.2.Каски 4
5.3.Ръкавици 4к

II.Технологичен комплект за заваръчни

работи
1.Основни работи
1.1.Електрожени 2 До 300А
2.Технологично обзавеждане
2.1.Кабели и удължители 2+2 ШКПТ до 60м

III.Технологичен комплект за изпълнение

на замонолитки и фуги
1.Основни машини.
1.1.Иглен вибратор 1 25/35/350
2.Технологично обзавеждане
2.1.Кофраг инвентарен 4к
2.2.Кюбел за бетон 2 0,5м3
2.3.Комплект лопати мистрии и др. 1

IV.Спомагателни материали
1.Замонол. бетон 20,5 В25-Филц
2.Електроди 136 Тип 4/Е46-Т/

4.Мероприятия по БХТПО
Всички работници да са инструктирани за безопасно извършване на
монтажните работи и да са снабдени с лични предпазни средства.Изправността
на монтажните кранове да се освидетелства от контролните органи.
Стабилизирането с изнасящите опори да се извършва в съответствие с приетата
методика. Захващащите приспособления и монтажните средсва (траверси) да се
използват в съответствие с

-8-
 товароподемността или периодически да се използват. Елементите се
окачват на куката на крана след като бъдат укрепени временно
Необходимите монтажни стълби, площадки, парапети и друго технологично
обзавеждане се поставя предварително върху елементите исе повдигат заедно.
Забранено е стоенето на хора под вдигнати елементи.Охраняемите зони да
бъдат подходящо обозначени и сигнализирани.
Да се спазват задължително всички изисквания на:
1) “Правилник за безопасността на труда при ЕМР”
“Наредба №31 за устройство

-9-
