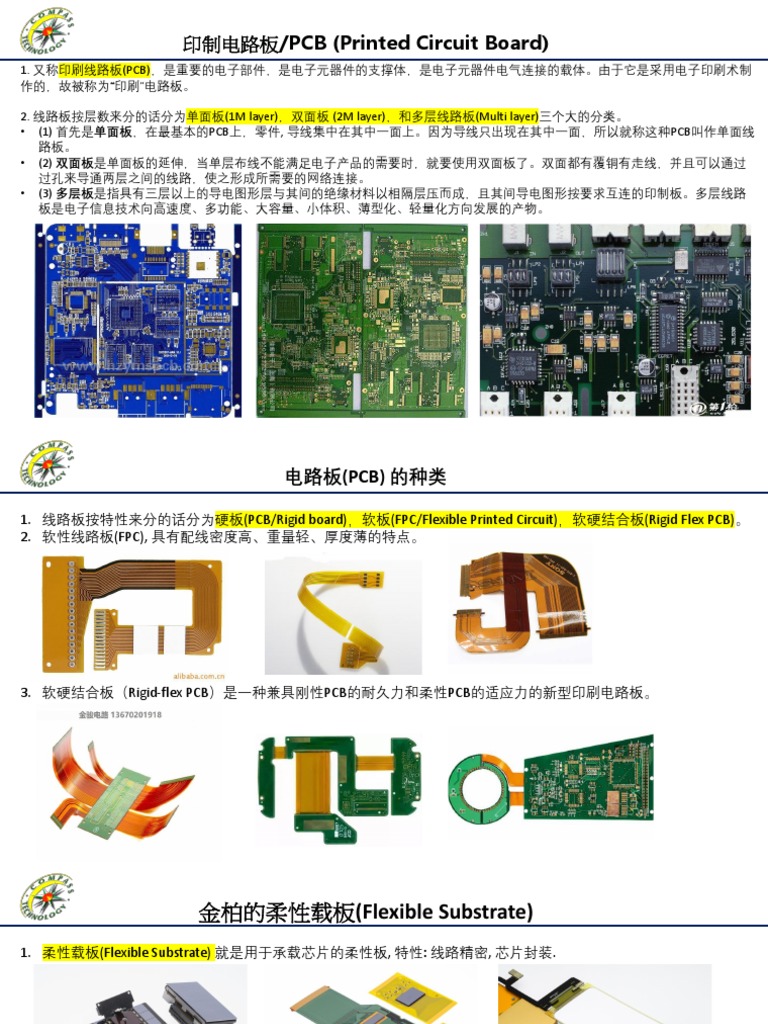

1. 又称印刷线路板(PCB),是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制
作的,故被称为“印刷”电路板。
3. 软硬结合板(Rigid-flex PCB)是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板。
金柏的柔性载板(Flexible Substrate)
1. 柔性载板(Flexible Substrate) 就是用于承载芯片的柔性板, 特性: 线路精密, 芯片封装.
主要产品及应用 5
综合式 TDDI 模组
高速传讯 Photo-to-bits
CT Scan 感应模组
支架式装配
15K ppi 像素显示
低成本
高效率
可穿戴式感应器 光学电子
身体关节感应
高速传输光学引擎
光谱仪
QSFP & CFP4
支援 500G+ 数通
可穿戴贴片
设计规范(Design Rule)
通孔(through hole)
盲孔(blind hole)
孔環(capture pad)
设计规范(Design Rule)
保护膜(coverlay)
绿油(soldermask)
补强片(stifferner)
不鏽钢(stainless steel)
铝(aluminium)
陶瓷(ceramic)
制程能力 8
Compass
Company A B C
Technology
Pitch 18 um 18 um 18 um 8 um
Line(线宽)
Line/Space 9/9 um 9/9 um 8/10 um 4/4 um
Space(线距)
Cu Thickness <8 um <8 um <8 um <8 um
Multi-metal Layer No No Up to 2 Up to 4
• 由全加成法(FAP)制造的COF工艺技术,在设计小于
FAP在大面积的微细线路上,表现得更均匀更一致 20um间距的线路上,也能表现出上/下比率(接近1)
• 解决了传统制造方法的效大差异问题
• 金柏研发的全加成法(FAP)是为了未来对超微细线路的需求,特别针对有可靠性要求和独特的
IC 驱动模块
Dry Film/干膜
干膜(Dry film)是一种高分子的化合物,它通过紫外线的照射后能够产生一种聚合反应(由单体合成聚合物的反应
过程)形成一种稳定的物质附着于板面,从而达到阻挡电镀和蚀刻的功能。
1. 干膜依据厚度的不同可以分为四类:(0.8mil、1.2mil、1.5mil、2.0mil)
2. 0.8mil 厚度干膜主要用于FPC精细线路制作。
3. 1.2mil干膜主要用于内层板作业.1.5mil、
4. 2.0mil干膜主要用于一些较特殊的要求的板,比如说较大的二次孔1.5mil干膜无法达到要求时,才使用到。
干膜的分层:
一般分为三层,一层是PE保护膜,中间是干膜层,另一个是PET保护层。PE层和PET层都只是起保护作用的在压膜前和
显影前都有必须要去掉的,真正起作用的是中间一层干膜,它具有一定的和良好的感光性。
Subtractive Process/减成法
Subtractive Process
