STAMFORD

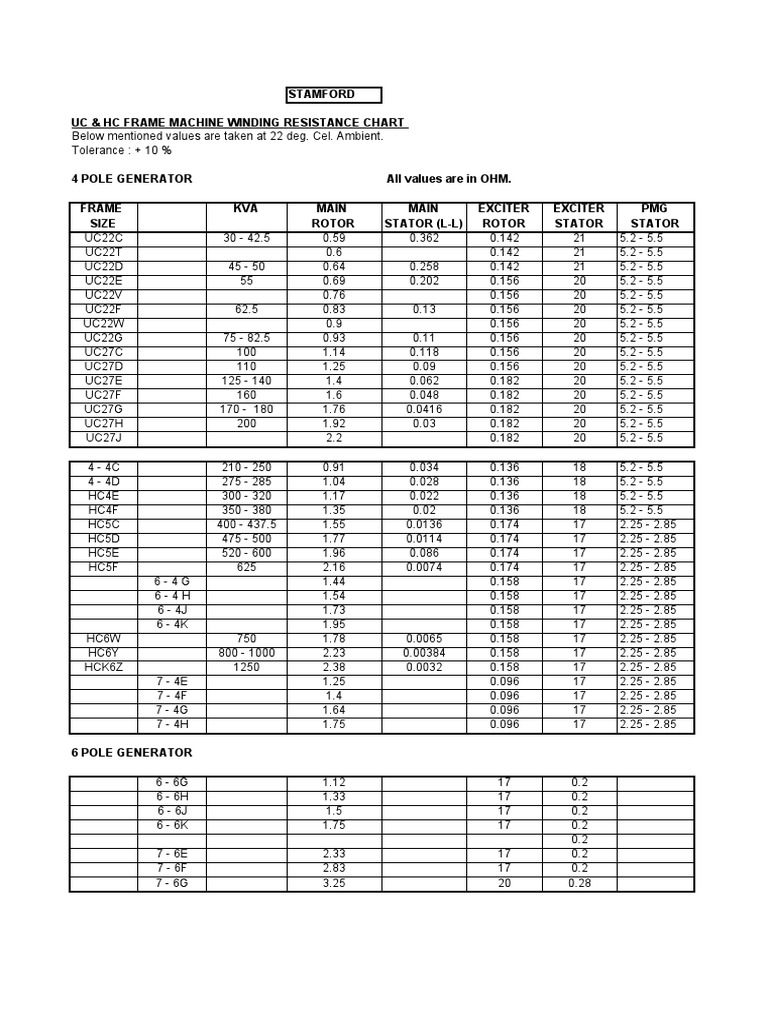

UC & HC FRAME MACHINE WINDING RESISTANCE CHART

Below mentioned values are taken at 22 deg. Cel. Ambient.
Tolerance : + 10 %

4 POLE GENERATOR All values are in OHM.

FRAME KVA MAIN MAIN EXCITER EXCITER PMG

SIZE ROTOR STATOR (L-L) ROTOR STATOR STATOR
UC22C 30 - 42.5 0.59 0.362 0.142 21 5.2 - 5.5
UC22T 0.6 0.142 21 5.2 - 5.5
UC22D 45 - 50 0.64 0.258 0.142 21 5.2 - 5.5
UC22E 55 0.69 0.202 0.156 20 5.2 - 5.5
UC22V 0.76 0.156 20 5.2 - 5.5
UC22F 62.5 0.83 0.13 0.156 20 5.2 - 5.5
UC22W 0.9 0.156 20 5.2 - 5.5
UC22G 75 - 82.5 0.93 0.11 0.156 20 5.2 - 5.5
UC27C 100 1.14 0.118 0.156 20 5.2 - 5.5
UC27D 110 1.25 0.09 0.156 20 5.2 - 5.5
UC27E 125 - 140 1.4 0.062 0.182 20 5.2 - 5.5
UC27F 160 1.6 0.048 0.182 20 5.2 - 5.5
UC27G 170 - 180 1.76 0.0416 0.182 20 5.2 - 5.5
UC27H 200 1.92 0.03 0.182 20 5.2 - 5.5
UC27J 2.2 0.182 20 5.2 - 5.5

4 - 4C 210 - 250 0.91 0.034 0.136 18 5.2 - 5.5

4 - 4D 275 - 285 1.04 0.028 0.136 18 5.2 - 5.5
HC4E 300 - 320 1.17 0.022 0.136 18 5.2 - 5.5
HC4F 350 - 380 1.35 0.02 0.136 18 5.2 - 5.5
HC5C 400 - 437.5 1.55 0.0136 0.174 17 2.25 - 2.85
HC5D 475 - 500 1.77 0.0114 0.174 17 2.25 - 2.85
HC5E 520 - 600 1.96 0.086 0.174 17 2.25 - 2.85
HC5F 625 2.16 0.0074 0.174 17 2.25 - 2.85
6-4G 1.44 0.158 17 2.25 - 2.85
6-4H 1.54 0.158 17 2.25 - 2.85
6 - 4J 1.73 0.158 17 2.25 - 2.85
6 - 4K 1.95 0.158 17 2.25 - 2.85
HC6W 750 1.78 0.0065 0.158 17 2.25 - 2.85
HC6Y 800 - 1000 2.23 0.00384 0.158 17 2.25 - 2.85
HCK6Z 1250 2.38 0.0032 0.158 17 2.25 - 2.85
7 - 4E 1.25 0.096 17 2.25 - 2.85
7 - 4F 1.4 0.096 17 2.25 - 2.85
7 - 4G 1.64 0.096 17 2.25 - 2.85
7 - 4H 1.75 0.096 17 2.25 - 2.85

6 POLE GENERATOR

6 - 6G 1.12 17 0.2
6 - 6H 1.33 17 0.2
6 - 6J 1.5 17 0.2
6 - 6K 1.75 17 0.2
0.2
7 - 6E 2.33 17 0.2
7 - 6F 2.83 17 0.2
7 - 6G 3.25 20 0.28
