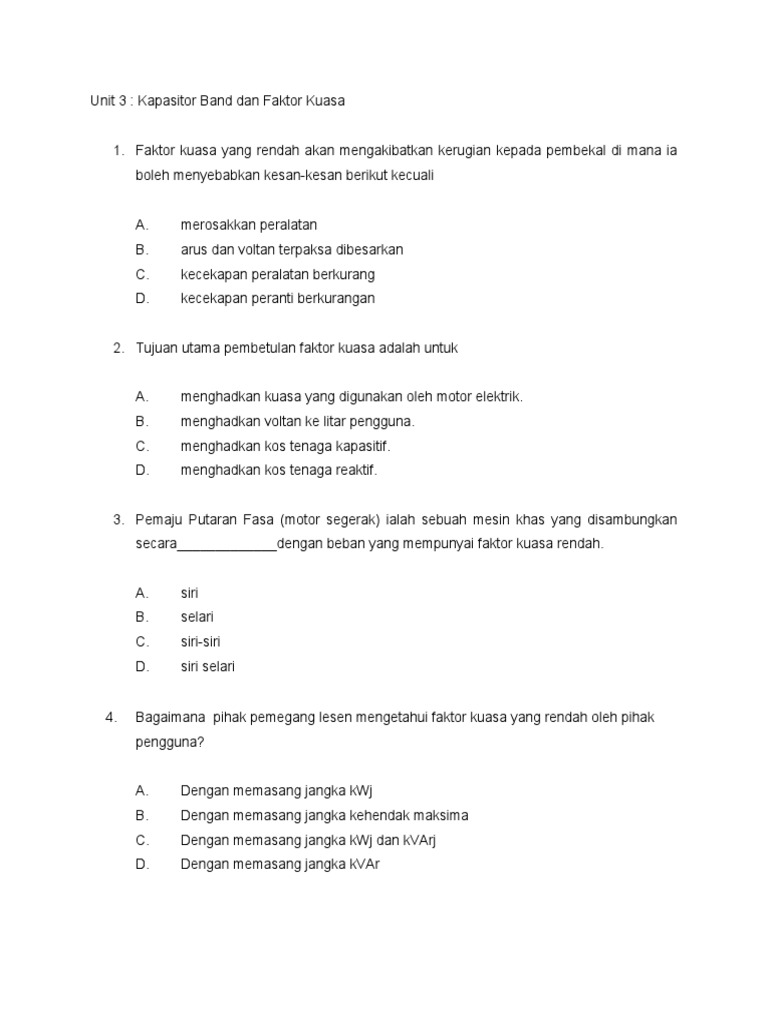

Unit 3 : Kapasitor Band dan Faktor Kuasa

1. Faktor kuasa yang rendah akan mengakibatkan kerugian kepada pembekal di mana ia
boleh menyebabkan kesan-kesan berikut kecuali

A. merosakkan peralatan
B. arus dan voltan terpaksa dibesarkan
C. kecekapan peralatan berkurang
D. kecekapan peranti berkurangan

2. Tujuan utama pembetulan faktor kuasa adalah untuk

A. menghadkan kuasa yang digunakan oleh motor elektrik.

B. menghadkan voltan ke litar pengguna.
C. menghadkan kos tenaga kapasitif.
D. menghadkan kos tenaga reaktif.

3. Pemaju Putaran Fasa (motor segerak) ialah sebuah mesin khas yang disambungkan
secara_____________dengan beban yang mempunyai faktor kuasa rendah.

A. siri
B. selari
C. siri-siri
D. siri selari

4. Bagaimana pihak pemegang lesen mengetahui faktor kuasa yang rendah oleh pihak
pengguna?

A. Dengan memasang jangka kWj

B. Dengan memasang jangka kehendak maksima
C. Dengan memasang jangka kWj dan kVArj
D. Dengan memasang jangka kVAr
5. Berikut adalah faktor-faktor yang menyebabkan kejatuhan faktor kuasa:
i- Susutan Voltan
ii- Penggunaan beban aruhan yang banyak.
iii- Pemasangan beban yang jauh daripada punca bekalan.
iv- Pengalir yang mengalami peningkatan suhu yang tinggi.

A.i dan ii
B. i, ii dan iii
C. i,ii dan iv
D. i, ii, iii dan iv

6. Jika fakor kuasa (f.k) kurang daripada 0.85 pengguna boleh dikenakan penalti oleh
pihak pembekal. Berikut adalah kenyataan yang BENAR mengenai caj bayaran yang
dikenakan.

i. F.k antara 0.85 hingga 0.75 – setiap 0.01 yang kurang akan dikenakan denda 1.5%
dari jumlah bil bulanan tersebut.
ii. F.k kurang dari 0.75 – setiap yang kurang dikenakan denda 3% daripada jumlah bil
bulanan dan jumlah ini dicampur dengan jumlah di bahagian i di atas.
iii. F.k kurang dari 0.85 hingga hingga 0.75 – setiap 0.01 yang kurang akan dikenakan
denda 2.0% daripada jumlah bil bulanan tersebut.
iv. F.k kurang dari 0.75 – setiap yang kurang dikenakan denda 4% daripada jumlah bil
bulanan dan jumlah ini dicampur dengan jumlah di bahagian iii di atas.

A. i dan ii
B. i dan iv
C. ii dan iii.
D. iii dan iv.
Soalan 7 dan 8 merujuk kepada Rajah 1

P
θ

Q
S

Rajah 1

7. Berapakah nilai Q dan kos Ø, jika nilai kuasa ketara 0.75MVA dan kuasa beban
tersambung 650kW?
B. 160.00 kVAR dan 0.800
C. 374.17 kVAR dan 0.866
D. 749.99 kVAR dan 0.945
E. 992.47 kVAR dan 0.980

8. Kadaran bank kapasitor diukur dalam unit

A. kilo Watt.
B. kilo Volt-Amp.
C. kilo Volt-Amp Reaktif.
D. kilo Volt-Amp Reaktif / Jam.

9. Apakah ciri utama pemasangan kapasitor berpusat?

A. Dipasang secara individu.

B. Kapasitor disambung secara bintang.
C. Unit kapasitor disambung pada beban motor.
D. Unit kapasitor disambung pada masukan utama.
Bahagian B

Soalan 1

a. Nyatakan sebab-sebab berlakunya penurunan faktor kuasa.

(2 markah)
b. Satu beban 30 kW digunakan pada suatu pepasangan di mana arus ketinggalan pada
sudut 30°. Kecekapan beban ialah 85%. Kirakan :-

i. arus beban penuh

ii. nilai arus jika faktor kuasa dinaikkan pada 0.9
iii. nilai kuasa ketara (KVA) pada factor kuasa 0.9
(5 markah)
c. Nyatakan cara-cara untuk membaiki actor kuasa.
(3 markah)

SOALAN 2

a. Terangkan tiga (3) cara untuk memperbaiki faktur kuasa bagi beban yang berinduktif.
(3 markah)

b. Nyatakan tiga (3) sebab mengapa kapasitor sering digunakan sebagai alat bagi
membaiki faktor kuasa.
(3 markah)

c. Lukiskan satu gambarajah skematik menunjukkan pemasangan bank

kapasitor(capacitor bank) 5 peringkat setiap satu 25 kVAR dalam sambungan Delta.
(9 markah)
