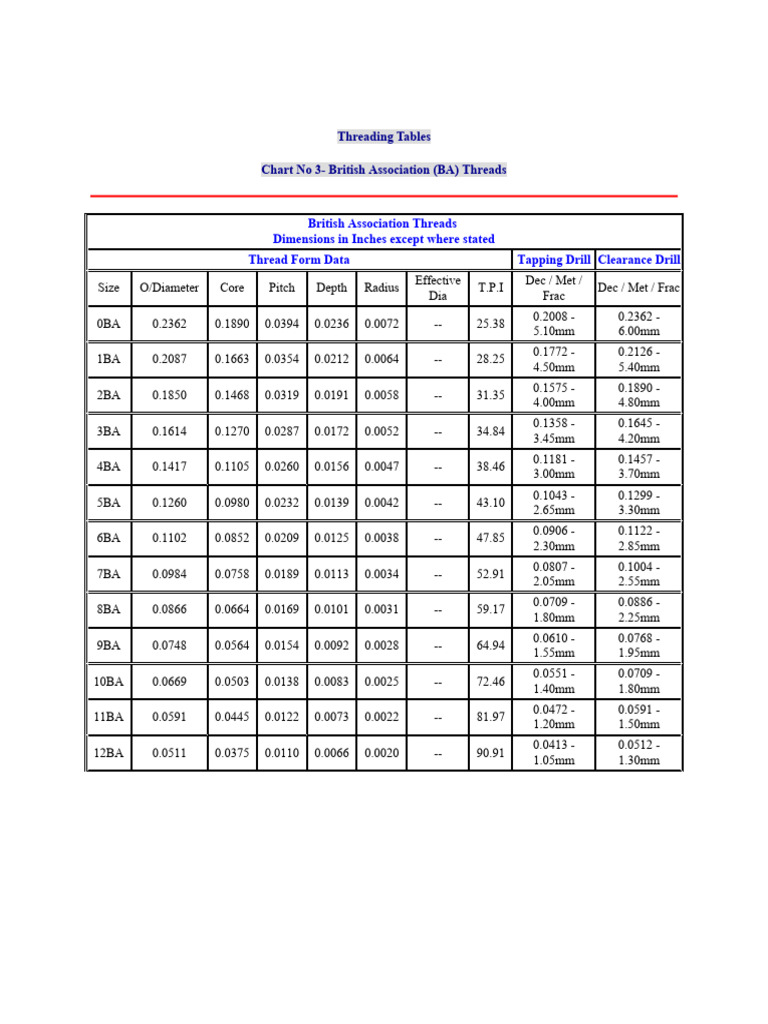

Threading Tables

Chart No 3- British Association (BA) Threads

British Association Threads

Dimensions in Inches except where stated
Thread Form Data Tapping Drill Clearance Drill
Effective Dec / Met /
Size O/Diameter Core Pitch Depth Radius T.P.I Dec / Met / Frac
Dia Frac
0.2008 - 0.2362 -
0BA 0.2362 0.1890 0.0394 0.0236 0.0072 -- 25.38
5.10mm 6.00mm
0.1772 - 0.2126 -
1BA 0.2087 0.1663 0.0354 0.0212 0.0064 -- 28.25
4.50mm 5.40mm
0.1575 - 0.1890 -
2BA 0.1850 0.1468 0.0319 0.0191 0.0058 -- 31.35
4.00mm 4.80mm
0.1358 - 0.1645 -
3BA 0.1614 0.1270 0.0287 0.0172 0.0052 -- 34.84
3.45mm 4.20mm
0.1181 - 0.1457 -
4BA 0.1417 0.1105 0.0260 0.0156 0.0047 -- 38.46
3.00mm 3.70mm
0.1043 - 0.1299 -
5BA 0.1260 0.0980 0.0232 0.0139 0.0042 -- 43.10
2.65mm 3.30mm
0.0906 - 0.1122 -
6BA 0.1102 0.0852 0.0209 0.0125 0.0038 -- 47.85
2.30mm 2.85mm
0.0807 - 0.1004 -
7BA 0.0984 0.0758 0.0189 0.0113 0.0034 -- 52.91
2.05mm 2.55mm
0.0709 - 0.0886 -
8BA 0.0866 0.0664 0.0169 0.0101 0.0031 -- 59.17
1.80mm 2.25mm
0.0610 - 0.0768 -
9BA 0.0748 0.0564 0.0154 0.0092 0.0028 -- 64.94
1.55mm 1.95mm
0.0551 - 0.0709 -
10BA 0.0669 0.0503 0.0138 0.0083 0.0025 -- 72.46
1.40mm 1.80mm
0.0472 - 0.0591 -
11BA 0.0591 0.0445 0.0122 0.0073 0.0022 -- 81.97
1.20mm 1.50mm
0.0413 - 0.0512 -
12BA 0.0511 0.0375 0.0110 0.0066 0.0020 -- 90.91
1.05mm 1.30mm
