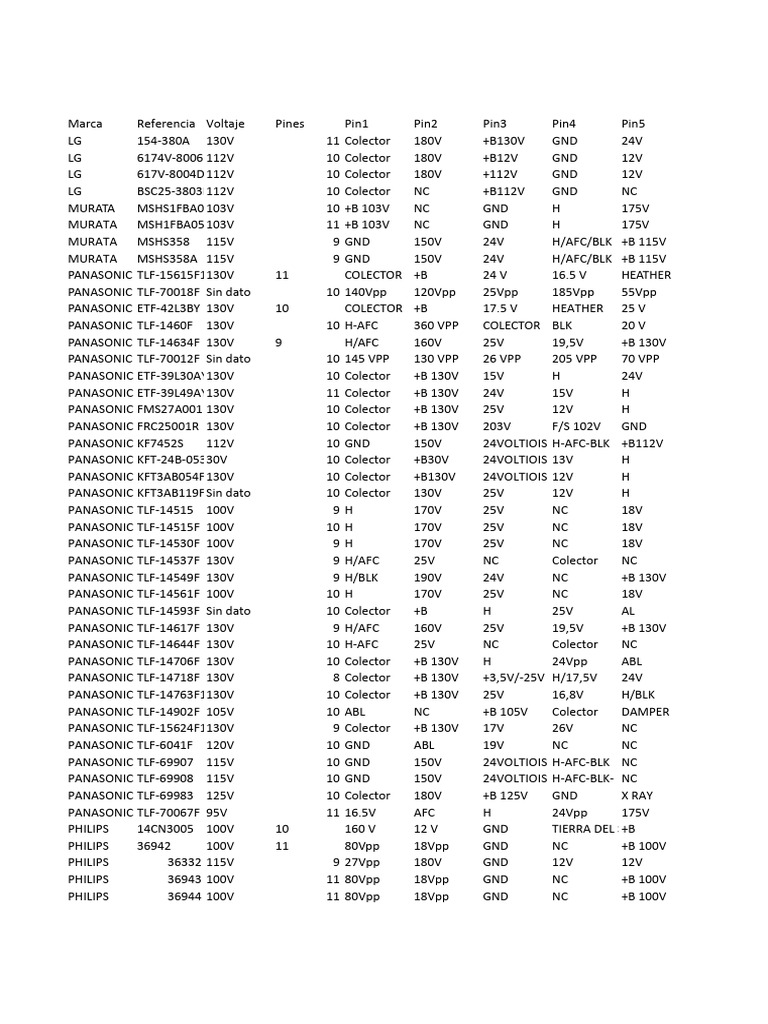

Marca Referencia Voltaje Pines Pin1 Pin2 Pin3 Pin4 Pin5

LG 154-380A 130V 11 Colector 180V +B130V GND 24V

LG 6174V-8006DBSC23-N0121
112V 10 Colector 180V +B12V GND 12V
LG 617V-8004D 112V 10 Colector 180V +112V GND 12V
LG BSC25-3803L112V 10 Colector NC +B112V GND NC
MURATA MSHS1FBA04103V 10 +B 103V NC GND H 175V
MURATA MSH1FBA05 103V 11 +B 103V NC GND H 175V
MURATA MSHS358 115V 9 GND 150V 24V H/AFC/BLK +B 115V
MURATA MSHS358A 115V 9 GND 150V 24V H/AFC/BLK +B 115V
PANASONIC TLF-15615F1130V 11 COLECTOR +B 24 V 16.5 V HEATHER
PANASONIC TLF-70018F Sin dato 10 140Vpp 120Vpp 25Vpp 185Vpp 55Vpp
PANASONIC ETF-42L3BY 130V 10 COLECTOR +B 17.5 V HEATHER 25 V
PANASONIC TLF-1460F 130V 10 H-AFC 360 VPP COLECTOR BLK 20 V
PANASONIC TLF-14634F 130V 9 H/AFC 160V 25V 19,5V +B 130V
PANASONIC TLF-70012F Sin dato 10 145 VPP 130 VPP 26 VPP 205 VPP 70 VPP
PANASONIC ETF-39L30AY130V 10 Colector +B 130V 15V H 24V
PANASONIC ETF-39L49AY130V 11 Colector +B 130V 24V 15V H
PANASONIC FMS27A001 130V 10 Colector +B 130V 25V 12V H
PANASONIC FRC25001R 130V 10 Colector +B 130V 203V F/S 102V GND
PANASONIC KF7452S 112V 10 GND 150V 24VOLTIOIS H-AFC-BLK +B112V
PANASONIC KFT-24B-053F30V 10 Colector +B30V 24VOLTIOIS 13V H
PANASONIC KFT3AB054F130V 10 Colector +B130V 24VOLTIOIS 12V H
PANASONIC KFT3AB119F1Sin dato 10 Colector 130V 25V 12V H
PANASONIC TLF-14515 100V 9 H 170V 25V NC 18V
PANASONIC TLF-14515F 100V 10 H 170V 25V NC 18V
PANASONIC TLF-14530F 100V 9 H 170V 25V NC 18V
PANASONIC TLF-14537F 130V 9 H/AFC 25V NC Colector NC
PANASONIC TLF-14549F 130V 9 H/BLK 190V 24V NC +B 130V
PANASONIC TLF-14561F 100V 10 H 170V 25V NC 18V
PANASONIC TLF-14593F Sin dato 10 Colector +B H 25V AL
PANASONIC TLF-14617F 130V 9 H/AFC 160V 25V 19,5V +B 130V
PANASONIC TLF-14644F 130V 10 H-AFC 25V NC Colector NC
PANASONIC TLF-14706F 130V 10 Colector +B 130V H 24Vpp ABL
PANASONIC TLF-14718F 130V 8 Colector +B 130V +3,5V/-25V H/17,5V 24V
PANASONIC TLF-14763F1130V 10 Colector +B 130V 25V 16,8V H/BLK
PANASONIC TLF-14902F 105V 10 ABL NC +B 105V Colector DAMPER
PANASONIC TLF-15624F1130V 9 Colector +B 130V 17V 26V NC
PANASONIC TLF-6041F 120V 10 GND ABL 19V NC NC
PANASONIC TLF-69907 115V 10 GND 150V 24VOLTIOIS H-AFC-BLK NC
PANASONIC TLF-69908 115V 10 GND 150V 24VOLTIOIS H-AFC-BLK- NC
PANASONIC TLF-69983 125V 10 Colector 180V +B 125V GND X RAY
PANASONIC TLF-70067F 95V 11 16.5V AFC H 24Vpp 175V
PHILIPS 14CN3005 100V 10 160 V 12 V GND TIERRA DEL SCREEN
+B
PHILIPS 36942 100V 11 80Vpp 18Vpp GND NC +B 100V
PHILIPS 36332 115V 9 27Vpp 180V GND 12V 12V
PHILIPS 36943 100V 11 80Vpp 18Vpp GND NC +B 100V
PHILIPS 36944 100V 11 80Vpp 18Vpp GND NC +B 100V
PHILIPS AT2078-B4-2.2067
96V 10 Colector +B 96V 9.2V 8V 13.8V
QAP BSC23-6910 130V 10 Colector +B 130V 180V GND 24V
QAP BSC25-Z3201Sin dato 10 Colector NC 105V GND NC
RIVIERA TFE0001Q-JF0501-19129
Sin dato 10 COLECTOR NC 135 V GND NC
ROYAL JF0501-1957103V 10 24V 12V +B 103V H AFC
SAMPO FB1053 110V 10 Colector 24V 190V ABL H
SAMPO FB131 130V 12 20V 18V 180V GND NC
SAMSUMG FCK14A001 C60217D
125V 10 16.5 V NC HEATHER 16.5 V 185 V
SAMSUMG FCM2015ML123V 10 16.5 V AFC HEATHER 24 V 175 V
SAMSUMG FCZ32A002 130 V 11 COLECTOR +B 130 V GND 203 V NC
SAMSUMG FCM20A010 Sin dato 10 COLECTOR NC 95 VPP 19 VPP +B
SAMSUMG FCK14B2 118V 11 COLECTOR NC 175 V HEATHER +B
SAMSUMG FCC1415AL 130V 10 16.5 V F/S HEATHER 25 V 174 V
SAMSUMG FC52B06 95V 10 16.5V AFC H 24Vpp 175V
SAMSUMG FCC14150L 130V 10 16.5V F/S H 25V 174V
SAMSUMG FCC2015DL Sin dato 11 16.5V F/S H 25V 174V
SAMSUMG FCC2015JL Sin dato 10 16.5V F/S H 25V 174V
SAMSUMG FCK1411E10ASin dato 10 208V Colector AFC +B NC
SAMSUMG FCK1411L 130V 10 16.5V F/S H 25V 174V
SAMSUMG FCK1411L02 95V 11 16.5V AFC H 24Vpp 175V
SAMSUMG FCK14A033 Sin dato 10 15.6V 24V H 7.5VRM 43.2V 182V
SAMSUMG FCM 2012E03123V 10 170V Colector AFC +B 123V NC
SAMSUMG FCM2012E0313V 10 170V Colector AFC +B123V NC
SAMSUMG FCM2015KE Sin dato 10 75Vpp Colector 100Vpp +B 210Vpp
SAMSUMG FCM20A025 Sin dato 11 145Vpp 130Vpp 25Vpp 205Vpp 205Vpp
SAMSUMG FCM20B047A125V 10 Colector +B 125V 25V 14V GND
SAMSUMG FCM20B057 134V 10 Colector +B134V 174V GND 24V
SAMSUMG FCM28A000115V 11 Colector +B15V 26.1V 18.5V H
SAMSUMG FCR- 25A 006R
Sin dato 10 Colector +B 130V NC 220V GND
SAMSUMG FCR29 A001RSin dato 10 Colector 180V +B NC H
SAMSUMG FCR29A001 130V 10 Colector +B130V VIDEO 203V F/S 102V GND
SAMSUMG FFTA61012K 130V 10 Colector NC +B 130V NC 200V
SAMSUMG FRC29A001 130V 10 Colector +B 130V VIDEO 203V F/S 102V GND
SAMSUMG FRC29A001RSin dato 10 Colector 180V +B NC H
SAMSUMG FSH0A001 138.1V 11 Colector +B 138.1 14.3V GND H
SAMSUMG FSU21A002 124.5V 11 Colector +B124.5V 191.9V ABL GND
SAMSUMG FSV 20 001 125V 10 15V 24V H NC 180V
SAMSUMG FSV14A001 Sin dato 10 15.6V 24V H 7.5VRMS 43.2V 182V
SAMSUMG FUH-29 002S125V 10 Colector Booster +B 125V BOBINA DE ANCHURA
200V
SAMSUMG FUH-29002S 125V 10 Colector Booster +B 125V BOBINA DE ANCHURA
200V
SAMSUMG FUH9A001B Sin dato 10 Colector NC 130V NC 185V
SAMSUMG FUH9A001B Sin dato 10 Colector NC 130V NC 185V
SAMSUMG FUT05A001 10.5V 11 GND Colector +B 10.5V GND NC
SAMSUNG FCC1415JL 125V 10 16.5 V AFC HEATHER 24 VPP 175 V
SAMSUNG FCC2015AL (209)
130V 10 16,5V F/S H 25V 174V
SAMSUNG FCM20A015 Sin dato 10 150Vpp 105Vpp 26Vpp 210Vpp 70Vpp
SAMSUNG FCM14A001P95V 10 16,5V F/S H 24V 175V
SAMSUNG FSB14B001 Sin dato 10 COLECTOR +B 165V GND NC
SAMSUNG FCC1415DL 130V 10 16,5V F/S H 25V 174V
SAMSUNG FCK1412E01 Sin dato 10 Colector Sin dato DATO
Sin dato DATO
Booster +B
SAMSUNG FCK1415AL 95V 10 16,5V F/S H 24V 175V
SAMSUNG FCK1415EL 95V 11 16,5V F/S H 24V 175V
SAMSUNG FCK1415JL 134V 10 AFC H 189V GND 13,5V
SAMSUNG FCK14B051 134V 10 Colector +B 134V 175V GND 24V
Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin 13
12V GND ABL H 22V FOCUS PIN No tiene No tiene
26Vpp NC ABL H AFC No tiene No tiene No tiene
26Vpp NC ABL H AFC No tiene No tiene No tiene
NC NC ABL HEAT AFC No tiene No tiene No tiene
BOOST 16,5V AFC/BLK ABL 40V Sin dato Sin dato Sin dato
BOOST 16,5V AFC/BLK ABL COLECTOR 40V Sin dato Sin dato
NC Colector ABL NC NULL NULL NULL No tiene
NC Colector ABL NC NULL NULL NULL No tiene
COOLGND 20 V ABL NC 200 V FOCUS PIN Sin dato Sin dato
GND 195Vpp ABL +B COLECTOR Sin dato Sin dato Sin dato
ABL GND NC 200 V NC Sin dato Sin dato Sin dato
20 V +B ABL GND NC Sin dato Sin dato Sin dato
NC COLECTOR ABL GND Sin dato Sin dato Sin dato Sin dato
GND 200VPP ABL +B COLECTOR Sin dato Sin dato Sin dato
ABL GND 200V FOCUS PIN NC No tiene No tiene No tiene
GND 18,5V ABL NC 170V FOCUS PIN NULL No tiene
GND NC ABL NC 200V No tiene No tiene No tiene
H 8.1V H 8.1V 16.5V 30V ABL GND No tiene No tiene
NC Colector ABL X RAY NC No tiene No tiene No tiene
GND 20V ABL NC 180V No tiene No tiene No tiene
GND 16V ABL NC 175V No tiene No tiene No tiene
GND NC ABL 12V 185V No tiene No tiene No tiene
+B 100V Colector ABL GND NULL NULL NULL No tiene
+B100V Colector ABL GND NC No tiene No tiene No tiene
+B 100V Colector ABL GND NULL NULL NULL No tiene
+B 130V 160V ABL GND NULL NULL NULL No tiene
NC Colector ABL+ GND NULL NULL NULL No tiene
+B100V Colector ABL GND NC No tiene No tiene No tiene
GND 170V NC NC NC No tiene No tiene No tiene
NC Colector ABL GND NULL NULL NULL No tiene
+B 130V 160V ABL GND NC No tiene No tiene No tiene
GND 170V NC NC NC No tiene No tiene No tiene
ABL GND 170V NULL NULL NULL NULL No tiene
GND NC ABL NC 200V NULL NULL No tiene
110V H-AFC-B NC NC NC No tiene No tiene No tiene
H 200V ABL GND NULL NULL NULL No tiene
+B120 50Vpp Colector 25Vpp NC No tiene No tiene No tiene
+B 115V Colector ABL NC NC No tiene No tiene No tiene
+B 115V Colector ABL NC NC No tiene No tiene No tiene
ABL 12V 24V H AFC/BLK NULL NULL No tiene
GND +B 95V ABL Booster Colector FOCUS PIN No tiene No tiene
HEATHER 16 V HEATHER NC COLECTOR Sin dato Sin dato Sin dato
26Vpp ABL GND NC COLECTOR FOCUS PIN Sin dato Sin dato
25V ABL Colector +B 115V NULL NULL NULL No tiene
26Vpp ABL GND NC Colector FOCUS PIN NULL No tiene
26Vpp ABL GND NC Colector FOCUS PIN NULL No tiene
14V 180V ABL 24V GND No tiene No tiene No tiene
12V GND ABL HEAT NC No tiene No tiene No tiene
NC NC ABL H AFC No tiene No tiene No tiene
24 V NC ABL HEATHER NC Sin dato Sin dato Sin dato
ABL TIERRA 180V W NC Colector No tiene No tiene No tiene
AFC/BLK +B 110V 12Vpp GND NC NULL NULL No tiene
Colector NC ABL GND +B 130V GND H No tiene
GND NC ABL +B COLECTOR Sin dato Sin dato Sin dato
GND NC ABL +B COLECTOR Sin dato Sin dato Sin dato
HEATHER 67 V 16.6 V 18.4 V ABL FOCUS PIN Sin dato Sin dato
274 VPP GND ABL 167 VPP 93 VPP Sin dato Sin dato Sin dato
25 V GND ABL 25 V AFC FOCUS PIN Sin dato Sin dato
GND ABL NC +B COLECTOR Sin dato Sin dato Sin dato
GND +B 95V ABL Booster Colector No tiene No tiene No tiene
GND ABL NC +130V Colector No tiene No tiene No tiene
GND ABL NC + 130V Colector FOCUS PIN No tiene No tiene
GND ABL NC +130V Colector No tiene No tiene No tiene
25V ABL GND 16,5 H No tiene No tiene No tiene
GND ABL NC +B 130V Colector No tiene No tiene No tiene
GND +B95V ABL Booster Colector FOCUS PIN No tiene No tiene
GND NC ABL 126V Colector No tiene No tiene No tiene
24V ABL GND 12V H No tiene No tiene No tiene
24V ABL GND 12V H No tiene No tiene No tiene
325Vpp ABL GND 110Vpp 25Vpp No tiene No tiene No tiene
GND 235 PP ABL +B Colector FOCUS PIN No tiene No tiene
180V ABL GND AFC H No tiene No tiene No tiene
12V GND ABL H NC No tiene No tiene No tiene
GND NC ABL 199.5V GND FOCUS PIN No tiene No tiene
H 24V 14.5V AFC ABL No tiene No tiene No tiene
GND 24V 12V 18V ABL No tiene No tiene No tiene
H 8.1V 16.5V 30V ABL GND No tiene No tiene No tiene
GND H 16.5V 16.5V ABL No tiene No tiene No tiene
H 8.1V 16.5V 30V ABL GND No tiene No tiene No tiene
GND 24V 12V 18V ABL No tiene No tiene No tiene
14,4 NC VIDEO 222 NC ABL FOCUS PIN No tiene No tiene
H 13.5V NC GND VOLTIOS FOCUS PIN No tiene No tiene
GND NC ABL +B Colector No tiene No tiene No tiene
GND NC ABL 125V Colector No tiene No tiene No tiene
GND H 13.5V 16.5V ABL No tiene No tiene No tiene
GND H 13.5V 16.5V ABL No tiene No tiene No tiene
GND H -14V 25V ABL No tiene No tiene No tiene
GND HESTHER -14V 25V ABL No tiene No tiene No tiene
125V 12V ABL H NC FOCUS PIN No tiene No tiene
GND NC ABL +B125 V COLECTOR Sin dato Sin dato Sin dato
GND ABL NC +B 130V COLECTOR Sin dato Sin dato Sin dato
GND NC ABL +B COLECTOR Sin dato Sin dato Sin dato
GND +B 95V ABL BOOST COLECTOR FOCUS PIN Sin dato Sin dato
26V 12V ABL H AFC Sin dato Sin dato Sin dato
GND ABL NC 130V Colector NULL NULL No tiene
GND ABL V1 V2 H NULL NULL No tiene
GND +B 95V ABL Booster Colector FOCUS PIN NULL No tiene
GND +B 95V ABL Booster Colector FOCUS PIN NULL No tiene
25,9V NC ABL +B 134V Colector NULL NULL No tiene
12V GND ABL H NC NULL NULL No tiene
