AIDITE

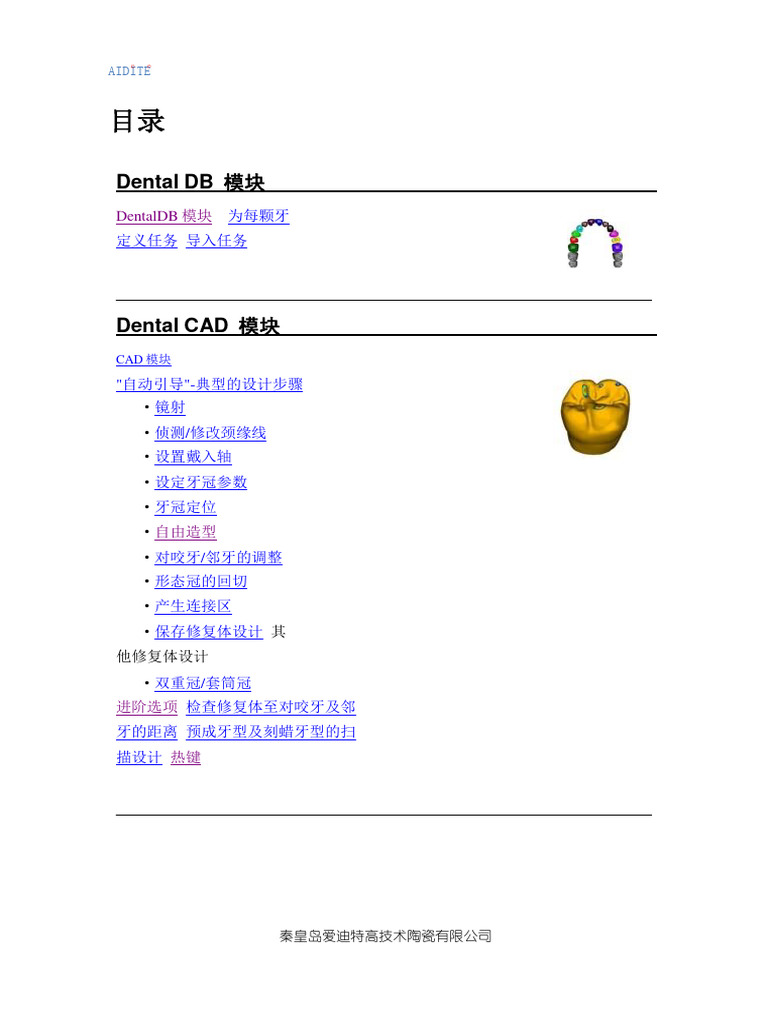

目录

Dental DB 模块
DentalDB 模块 为每颗牙
定义任务 导入任务

Dental CAD 模块
CAD 模块

"自动引导"-典型的设计步骤
·镜射
·侦测/修改颈缘线
·设置戴入轴
·设定牙冠参数
·牙冠定位
·自由造型
·对咬牙/邻牙的调整
·形态冠的回切
·产生连接区
·保存修复体设计 其
他修复体设计
·双重冠/套筒冠
进阶选项 检查修复体至对咬牙及邻
牙的距离 预成牙型及刻蜡牙型的扫
描设计 热键

秦皇岛爱迪特高技术陶瓷有限公司
AIDITE

种植模块

在 DentalDB 中选择要设计的种植体类型

个性基台修复体的设计
·匹配扫描基台
·生成颈缘线
·牙冠预定位
·产生基台底部
·上覆构造设计
·定义载入轴
·设计基台
·设计上覆构造 设计螺丝保留的桥
体
·匹配扫描基台 -同上
·露出轮廓 -同上
·齿模的排列配置 -同上
·产生基台底部 -同上
·上覆构造设计 -同上
·设计螺丝孔
·合并

连接杆模块
连接杆模块
·概述
·热键
·选择轮廓
·辅助平面
·使用控制点
·设置控制杆的载入轴
·载入轴对于柱体形状的影响

秦皇岛爱迪特高技术陶瓷有限公司
咬合垫

设计咬合垫底部 设计咬合垫底部-自由造
型 设计咬合垫顶部 咬合垫对颌与邻牙
的调整

DentalDB 模块

开始
在桌面上双击鼠标左键“DentalDB”，将会开启如下的画面：

在牙弓图形的正上方会有简短的提示，帮助您一步步的完成
“案子设定”。

==设定案子的具体内容==步骤如下：
·选择客户[1]：您可以选择不同的客户的序号或者姓名：

·如果您要更改客户讯息或者添加新客户：请点击"编辑"按钮[2]来输

秦皇岛爱迪特高技术陶瓷有限公司
 入不同的新讯息，要添加新客户时请按”新输入“；（请记得每次更 改
后，按[10]”储存“来完成更改设定。）
您也可以点到客户栏，输入客户名称的第一个字，软件将会自动导
到对应的开头名字

·选择患者姓名[3]：

在[3]中键入患者名称，并继续完成其他资料设定后，按下最上方的“储存”功能，新
名字及此案子的所有设定将会被自动保存到数据库。
·选择牙技师（步骤如[1]选择客户）；
·在牙弓图上，点击要修复齿位来输入修复种类和所用的材料[6]；
（请见"选择修复体类型"章节，详细列表见[14]。）

要扫描对颌的话，在牙弓上必须选择至少一颗对颌牙，然后在[8]
定义对颌类型。
·点击[7]的小圆点，来设定桥体的连接：
·绿色：建立桥体连接区；
·灰色：不建立桥体连接区；（再点击一次小圆点以进行切换）
·红色：无法建立桥体连接区；（因为邻牙的材料不同，无法设定为 桥
体）
·选择牙齿比色[4]；
·在[9]可贴上任何相关于此案子的档案，如图片档或文字档等；

保存并开始工作
完成设定案子后，点击[10]中的"储存"来保存设定。 （案子自动创建一个包括所 有
关于此案子的所有数据文件夹，有扫描档/设计档/案子资料。。。）
接着，在[10]的功能来进行下一步工作；（注意：[10]的按键因软件版本不同而
有所不同。）
[10]按键：
·“新增”：新增案子，之后建立的所有相关资料，如扫描档/设计档/设定资料 等，
都储存在这案子的资料夹内；
·“储存”：将建立的所有相关资料，储存在案子的资料夹内；
·“复制”：复制一个案子的扫描档案/设计档案等，在档案相同的储存位置， 另存为一个
新的案子；
·”载入“：载入资料库里已经设定的档案；
·”导入“：导入其他系统已经完成的扫描档案或设计档案；
秦皇岛爱迪特高技术陶瓷有限公司
 ·”itero 导入“：导入 itero 口内扫描档案；
·”列印“：将案子的资讯内容列印出来；
·”扫描“：开始进行扫描操作；
·”设计“：开始进行设计操作；
·”CAM“：进行加工的 CAM 软件运算（此连接功能必须看 CAM 软件是否连 接到本
DentalDB 模块上）；
·”上传“：上传案子包含扫描档案/设计档案/设定资料等，到指定的电脑位置；
·”Copy“：复制并另储存案子（包含已经完成的扫描档案/设计档案等）到指 定
的电脑位置；
[12]的指示：
·绿色：表示该步骤已经完成；
·粉色：表示该步骤尚未完成； 要在电脑中快速找到并开启已经建立
的档案及目录，请点击"在 explorer 开启
"[13]。

图片预览功能
每当您选定载入或导入任何案子，在[11]区域看到该模型的预览图片，来确定是 否
为您要找的案子，再进行下一个阶段；
您可以将数码相机记忆卡或者邮件附件的照片，直接拖拽到这个区域，在照片上双
击鼠标左键，就可以打开该照片，右击可以进入该照片的设计菜单进行编辑。

“DentalDB”功能设定
点击[15]打开一个对话框可以:
·1。选择你要的语言；
·2。可在 FDI 牙齿排序体系(11-48)和通用编号系统(1-32/US)之间进行转换；
·3。设定[10]中“Copy”路径；
·4。设定多颗支台齿扫描底座厂家的选择；

秦皇岛爱迪特高技术陶瓷有限公司
为每颗牙定义任务
在 DentalDB 主画面，点击牙弓的齿位，将跳出如下画面：

修复类型
首先，选择要修复的类型[1]（内容会根据不同的版本有所不同）：外冠及内冠：
·“全冠”-完整牙冠形态。
·“回切内冠”-先设计好全冠形态，再向内回切产生内冠形态，所回切的空间
即为堆瓷的空间。
·“均厚内冠”–在支台齿基牙上，型成均厚的内冠。
·“压铸瓷冠”–在回切内冠上设计全冠，用蜡/PMMA 切削后用来作铸瓷冠。
缺失牙：
秦皇岛爱迪特高技术陶瓷有限公司
 ·“回切缺牙”–先设计好全冠缺牙形态，然后回切形成最终的形态，所回切的 空间即
为堆瓷的空间。
·“全冠缺牙”-先设计好全冠缺牙形态，不回切。
·“铸瓷缺牙”-在回切缺牙上设计全冠形态，用蜡/PMMA 切削后用来作铸瓷冠。 镶嵌体
/贴面：
·“镶嵌体”–镶体/嵌体，为牙表面的完全形态设计。
·“均厚嵌体”–在支台齿基牙上，型成均厚的镶体/嵌体。
·“贴面”–贴面，为牙表面的完全形态设计。
结构件：
·“双重冠/套筒冠”–设计双重冠的基柱结构。
·“种植连杆基柱”–设计连杆的基柱结构。
·“种植连杆连接”–设计连杆的连接结构。
·“精密附件”–设计附件体的基础结构。 蜡型：
·“全蜡冠”–全形态蜡型扫描后设计。
·“回切蜡冠”–扫描蜡型后，进行回切设计。
·“缺牙蜡冠”–缺失牙位进行蜡型扫描后设计。
·“全蜡冠”和“回切蜡冠”只适用于支台齿基牙设计上，不适用于缺牙上。
牙套：
·“牙套”–进行牙套设计。
·“牙套”（缺牙位）–进行缺牙位牙套设计。
其他定义：
·“缺牙”–无基牙的缺失牙位。
·“邻牙”–邻接于修复基牙的牙位。
·“颌牙”–对颌于修复基牙的牙位。

当一个案子包含几个相同的修复体，仅需要定义一个修复体后，然后按住<CTRL>
键，同时点击其他需要同样修复体设计的齿位；或者按住<SHIFT>键，同时点击另
一个齿位，则两齿位之间的所有齿位将会定义成相同的修复体。

选择生产方式
选择生产的加工机类型[2]：3/4 轴切削或是 5 轴加工/激光熔合。（主要不同：
3/4 轴切削加工机轴向的限制，桥体只能设定同一方向戴入轴/就位道，预先选
定适 合的加工设备，软件才能达到最佳的设计运算。）

秦皇岛爱迪特高技术陶瓷有限公司
材料选择
选择材料[3]可根据各材料来调整生产参数。（注意：您选择的修复类型[1]及加 工机类型
[2]，将对应不同的材料选项。）
如果您打算使用设计软件中的某段功能设计，或是将已经完成的设计再更换材料，
会造成所有输出设计参数随之改变。

设置其他的选项(蜡型扫描/牙肉扫描/种植扫描制具)
·“蜡型扫描“[4] (是/否): 选择是否进行蜡型扫描。
·“牙肉扫描“[6] (是/否): 选择是否进行牙肉扫描。
·“种植扫描制具“[5]: 选择是否有客制基台及定位方式。
·无:即为一般的基牙扫描，没有特殊的种植体功能。
·客制基台:设计个性化基台。
·螺丝固位:设计（基牙+修复体）一体式修复体。

注意, 客制基台及螺丝固位需要购买种植体模块才能使用。当您设定非标准参数
值时，背景将会显示成浅蓝色。

参数设置调整预设值

您在 DentalDB 模块所做过的所有参数设置及调整，依不同客户所设定的材料/
修 复体而改变预设值。比如：粘合剂间隙的预设值是 0.05mm，但 A 客户想更松一
点 而调高到 0.08mm，软件将自动保留记录成为 A 客户预设值，当下次 A 客户
再次设 定相同材料/修复体时，设定值将自动跳出 0.08mm。
为使此参数设定调整动作更明显，我们用不同背景颜色的来说明各个不同情况:
·红的背景：(如上面的截图所示): 您将改动这个参数成为新的预设值。
·黄的背景: 这个值是上次改动过，您现在使用上次存储的预设值。
·白的背景：这个值是一般预设值，而不针对特定客户/材料/修复体。

若仅调整一个案子的设计参数，而不储存成针对所有案子的预设值，可在 CAD 设计
过程中调整，而不要在 DentalDB 模块储存参数设定。 要清除客户的预设值，在
DentalDB 模块主页/客户/编辑中点选”清除客户特定的预设 值“)
进阶参数设置调整：细节再另行讨论！

关闭对话框
要确定设定，请点击“保存“[9]；要中止设定，请点击“取消“[8]；要删除错误的选
项，请点击“删除“[7]接着点击 ”保存“。

秦皇岛爱迪特高技术陶瓷有限公司
导入任务
在主窗口的[10]点击"载入"，资料库内的案子列表的就会出现：

不同颜色的案子为不同日期所设立：
·在列表[1]选择需要载入的案子，并点击"载入"[7]完成载入。
·选择一个案子的同时，左下框内的将产生浏览区域，以便快速判别所选的 案
子。

秦皇岛爱迪特高技术陶瓷有限公司
·在"查找"区域[2]输入关键字来搜寻案子，或勾选查找区域右边的复选框，

秦皇岛爱迪特高技术陶瓷有限公司
 来缩小搜寻范围。

使用不同电脑操作不同的工作(如扫描,设计,切削)等，需要(DentalDB.sqlite)数据文件
和可以同时连接两台电脑的网络驱动任务路径来设置

删除任务
要删除案子，选中案子后点击"删除"键[3]，就会在列表中消失而隐藏起来。要恢
复已经删除的案子，选中[5]"显示已删除案子"，删除的案子会有红色的背景，点
击"恢复"[4]后就能恢复，点击[6]就会永久删除。

CAD 模
块

鼠标的使用
exocad 设计软件的 3D 空间中使用鼠标：
·按住“右键并拖动”，可“旋转”视图。
·滑动“滚轮”，可“放大和缩小”视图。
·按住“左键加右键并拖动”，可“横移”视图。
·按下单击”滚轮“，此点即被定义为新的旋转 中心。

在显示器中显示/隐藏选项
”显示/隐藏“多选框来显示或隐藏选项。
·展开“隐藏”查看当前被隐藏的部分。
·使用”显示全部“按钮则显示所有的部件。
·移动选框右边的横条，来调整透明度。 按住<Alt>键暂时显示所有部件。

快捷菜单
快捷菜单可应用于以下情况:
·所有牙位：在“背景”点击鼠标右键，打开“快捷菜单”，在此选择的功能将 用于所有牙位。
·单一牙位：在“单一牙位”点击鼠标右键 ，打开“快捷菜单”，在此选择功能
尽适用于单一牙位。

秦皇岛爱迪特高技术陶瓷有限公司 10
 ·一组预选牙位：“按住<CTRL>加鼠标左键”点击要选取的牙位（牙齿的颜色 会
改变），然后在”背景”点击鼠标右键，打开“快捷菜单”，在此选择的功
能将用于这一组牙位。
注意：当向导在运行时，只有一个快捷菜单是可用的；当向导被关闭时，就可自
选快捷菜单。

自动引导
设计软件启动后，"自动引导"窗口随之启动，并将引导徇序惭进来完成每个设计
程序，可点击'下一步'或是'后退'，到所需要的步骤，在“自动引导”中更改的任何
参数都将应用到“全部的齿位”。

熟练的用户在设计过程中关闭“自动引导”后使用单一快捷菜单，这能提供您对使用
特定功能的自由。若要重启，请在“背景”点击鼠标右键，并选择“视窗->自动引导”。

镜射
依对称象限的原理，提供修复体相对称牙位的 镜像牙冠外形。
·1。在示意图中的箭头将指引选择镜像牙
位，单击“开始镜像”后，软件自动产生
镜像模型。
·2。在校准视窗中选取自动校准功能，从
浮动网格上开始选取点，然后在固定网
格上选取对应的点，
选取不同位置的 3 套点资料后，按下“最佳吻
合 匹配”。
·3。完成镜像定位后按下“OK”按钮。

秦皇岛爱迪特高技术陶瓷有限公司 11
侦测 / 修改 边缘线

定出正确的颈缘线

设计工作的首要任务就是要定出正确的颈缘线。自动导引通过点击“基牙齿位”
来一步步完成颈缘线设定。[1].

秦皇岛爱迪特高技术陶瓷有限公司 12
调整光源，帮助您定出正确的颈缘线

透过戴入轴角度观测，然后单击[4]按钮，来调整虚拟光源，并从侧面看肩台，
阴影将帮助识别肩台的最外围，定出正确的颈缘线。

处理错误定位的颈缘线

当颈缘线无法正确地定位时，您可通过手动
方式，在颈缘线上点击多几个点[2](如右图
所示)，然后单击 “开始”[5]，软件将重新自
动定位出最准确的颈缘线。
如在颈缘上错误点击了一个点，请切换到" 删除点"[3]，然后点击要删除的点。

清除及重新开始
使用“清除”按钮[7]来重新开始定义颈缘线。 另外，可通过“校正/描画”的选框
[8]，来编
辑或手绘颈缘线，此时将呈现带绿色小圆点
所组成的颈缘线。
秦皇岛爱迪特高技术陶瓷有限公司

13
以下有几种不同的颈缘线微调模式:
·单点移动[1]：按住绿点来移动调整颈缘线。
·增加控制点：单击绿线上任一处，来添加新的控制点。
·删除控制点：先左键按住一个绿点，后点击右键，此点即会消失。
·“上/下整体移动“[2]: 输入移动的间距[5]及点击上下移动的方向[6]，颈缘线
就会整体上下移动。
·手动“描画”[3]：通过点击增加颈缘点数，完成后点击”接受变更绘制”[4]，
以合并原有颈缘线跟新绘制部分

使用 “上一步/下一步”，
可以随时进行或撤销步
骤。

设置载入轴

设置载入轴
大多数情况下,软件可以准确地自动识别最合适的载入轴。在下列情况下,您需要
复检到的载入方向:
·当设计要用非 5 轴(3 或 4 轴)铣削设备的桥体时,桥体的所有牙齿需要共用一
个 载入轴。
·当该软件具有对有疑问的载入轴自动检测的功能,即使设计内冠,全冠,或为 5
轴铣削的桥体案件,有时仍会被提示复检正确的载入轴。
·所有的镶嵌设计,需要复检载入轴。

秦皇岛爱迪特高技术陶瓷有限公司 14
检查/编辑载入轴

软件将通过调整箭头方向,来展示其载入轴的调整结果。此外,倒凹区将依深度大
小用不同色阶来标记。

设置一个新的载入轴

要改变载入轴:旋转视图从想要插入的方向看的基台,点击按钮[2]设置为新载入
轴。倒凹区也将随新的载入轴而改变。

几种设计中常见载入轴的应用

设计用在 5 轴或激光熔化的加工机时,软件允许同一桥体的不同冠体生成不同的
轴向。要执行几个部分的相同载入,点击各齿的基牙选择控制。例如,在上面的截
图 - 它会提示你插入 23 齿轴 - 点击 24 齿符以确保 23 齿和 24 齿享用同一个载
入 轴。点击 24 再次取消。

检查 “桥体独特的插入方向”执行对当前编辑桥体（默认 3 轴模式）的所有部分
实 行共同载入轴的处理。
在 3 轴模式,您必须在非常确定的情况下,才可取消选择此选框。 完成后,在

向导窗口点击 “下一步”。

秦皇岛爱迪特高技术陶瓷有限公司 15
设计牙冠内部
这一步包括冠/嵌体内部的设计 - 这部分跟修型相关。这部分的建造和涉及的参
数正确拟合至关重要。万一您不满意生产部件的吻合，您可以在这里查看可能相
关的参数变化。
黏着间隙

您可以使用该控件 [1] 定义黏着间隙的厚度。这将成为一个被预设为 DentalDB

模块中的定义值。您在这里所做的更改将仅应用于当前建造 （相对于在
DentalDB 模块中，将会作为被选牙医新的默认值而保存）。移动滑块[1]以改变
黏着间隙的厚度 - 更改将会被实时调整，以便您即时看到效果。滑块[2]以毫米
为单位相对于边缘线定义了黏着间隙的端口。也就是说，如果您的值为 1，1 毫米
边缘线内的区域[8]都不会有黏着间隙。同样，您可以利用滑块[3]来改变黏着间
隙，创建一个没有黏着间隙 [10] 的顶冠。箭头[11]再次指示了插入轴。

额外间距

通过展开的“额外间距”扩展器，您可以访问选项[4][5]，它允许你添加额外的间
距。
·这样可以单独为 X / Y 轴（近中/远端）方向定义 - 用滑块[5] - 倒凹方向定
义 - 用滑块[4]

秦皇岛爱迪特高技术陶瓷有限公司 16
 ·额外的间距也适用没有黏着间隙的地区。
·额外的间距适用于在黏着间隙里还有另外一个黏着间隙的区域。

这里的值越高，配置就越 宽松。您也可以在此使用负值，以创建一个更紧密的配置。
但是，通过改变“额外空间”的值来改善配置只是一种应急措施，而不是一个解决方
案。一个适当调整的 CAM 系统应能够实现良好的配件与零额外空间。

设计冠边缘
你可以访问"冠底"对话框的第二个选项卡上定义冠边缘的参数。图形[5] 提供了
一个滑块 [1-4]的释义图。

[1] 定义了冠边缘的水平宽度。一般情况下会对材料性能实施一定的限制；例如，
氧化锆的最小值通常为 0.2mm。
[2] 定义了冠边缘角的边长。此边长通常被预设为零。
[3] 定义倾斜部分的角度。
[4] 定义了一个附加的垂直边框。通常这也被设置为零。
[5] 对于上述功能条所代表意思的直观体现

秦皇岛爱迪特高技术陶瓷有限公司 17
 处理倒凹

第三选项卡，在"冠底"对话框，您
可以访问跟倒凹相关的选项和铣 削
参数
制备倒凹被系统默认阻止的情况 下，
除非您特意选择不这样做，即 通过
检查复选框[1]。
某一(小) 角度可以通过定义 [2] 来
申请阻隔倒凹。默认情况下，使 用
值为零时，意味着倒凹被封闭„ 直
降“。

滑块 [3] 被定义为"非触碰区"周 围
的制备边缘，此处的冠不会阻 塞，
哪怕它应该被阻塞（由于上面 所呈
现的倒凹)。
我们将会进一步以实例阐释此选 项
的效果。考虑下面两个图像（对 于
这颗牙，为了说明问题，我们特 意
设置了错误的插入轴）。

左侧的图形显示用 1mm 设置“不要填除预备线附近的区域”。留意上半部分是如何

被阻塞的，并尽快达到非触碰区，冠底部会回到修型（请注意，这种与 3 轴铣削
的恢复是不可能达到的）。右侧的图形显示“不要填除预备线附近的区域”被设置
为零。正如您所见的，冠将不会与边缘线附近 的配制剂接触。在这两种情况下，
结果不会是最佳的，也将需要配合适当的手动工作（通过手动铣床，或加入陶瓷）
秦皇岛爱迪特高技术陶瓷有限公司 18
来恢复。哪个选择可能会在特定临床情况下取得更好的效果，这由操作者来决定。

如果您在建造的这一点发现插入轴并非处于最佳位置，您仍然可以轻易地改变它：
右键单击 您想要改变插入轴的牙齿，并选择“设置插入的方向”。您可以通过定
向视图插入方向并点击“设置为当前视图插入轴”，而改变插入方向

通过“冠底”对话框的第三个选项卡，您还可以改变刀具直径补偿的参数。如果您 选
择了铣削的材料，“预先铣削”复选框[4]处于默认状态。根据[5]，您可以选择 要使
用的铣削刀具的直径。选择一个略高于实际使用工具直径的直径值是不无禆 益的。
比如，当您使用直径为 1 毫米的刀具铣削时，您可以选择 1.2 毫米的直径值。
考虑使用的最小刀具的直径。粗加工刀具的直径在这里没有优势。

您在此屏幕上对任何参数的更改都不会被实时应用，因为这些都是计算密集型操
作。点击“应用”[8]，可以看到您所做的更改效果。直观显示剩余的倒凹(如，使
用 „不要填除预备线附近的区域“)，点击 „显示倒凹“ [6]按钮。
完成后，点击„下一步“进行下一个步骤。

秦皇岛爱迪特高技术陶瓷有限公司 19
牙冠定位
本步骤让您在指定牙位上自动载入资料库中预存的牙冠形态，接着只需移动，旋 转和缩
放来完成牙冠的最佳设计。 在按钮[1]-[3]之间切换后在牙冠上拖放鼠标， 就可以做调
整。

当牙冠显示为黄色时，表示可以做出调整动作。

牙冠在定位时不必担心，大致的位置就可以了，可稍后使用“自由成型”步骤做精 细的调
整。如果模型不完全匹配牙冠设计（以上图[7]为例）也没关系，只要牙 冠居于合理的
设计位置，软件会在下一步自动调整资料库中的牙冠资料。
对于嵌体的设计，准确的定位是相当重要的。定位越接近缺失牙的位置，效果就 会越好，
因此在这里值得花多一点时间。

模型半透明显示可以帮助您看到基牙和模型，从而利于准确地定位。在“显示/隐藏
组”窗口调整牙冠的透明度。

设计的牙冠厚度低于最小材料的厚度时，将产生淡红色标记区[6]，一旦牙冠完
成了设计，软件将严格执行最小的材料厚度，[6]中的咬花将不会像在设计时的
那么深。

热键：用<CTRL>切换到旋转，用<SHIFT>切换缩放。或是把鼠标移到按钮[1]，自
动提示热键功能。
当载入对颌来设计时，将助于直观设计牙冠与对颌牙的相交处（背景中右击鼠标
“视窗/到对咬牙的距离”），详细信息请参阅"交叉点/到对咬牙或者前牙的距离"。

限制移动

限制移动/缩放的选项[4]包括：
·仅近/远中方向

秦皇岛爱迪特高技术陶瓷有限公司 20
 ·仅颊/舌方向
·仅咬合面的方向
·近/远中和颊/舌方向 同时移动所有牙

冠 选择[5]同时移动所有的牙冠。 不同牙冠

的选择

若要用特定的牙冠取代现有设计（例如，由于空间限制，需要小臼齿做臼齿设计）， 右
键单击该牙冠，并选择”载入客制化牙齿模型“，您就可以选择另外的牙冠形态。

自由造型

“自由造型”可以使用以下功能：
·形态设计：设计牙冠形态，也同时利用资料库多种类牙冠的优势。
·虚拟蜡型：添加/删除/平顺等蜡型功能。
·缺失牙与牙龈因间隙的调整。

形态冠设计
点击并拖动鼠标以改变牙冠的形状，用按钮[1]-[4]对编辑的区域做更改：
·”咬头“[1]改变单个咬头的位置。（请注意：此功能只适用于“形态冠”设计， 不
适用于“均厚内冠”的设计。）
·“全牙“ [2]编辑整个牙。

"全牙"模式的热键：按住<Ctrl>切换到旋转，<SHIFT>切换到缩放。这样就可以旋转
或缩放这颗牙的同时与设计边缘保持连接。当鼠标移到按钮[2]，软件会提醒可使用的
热键。

·”局部“ [3]编辑近/远中，颊/舌侧。（例如：调整邻面接触时，此功能很受 用。
）
·“牙脊“ [4]用于牙脊部分的微调。

秦皇岛爱迪特高技术陶瓷有限公司 21
 您可在“形态冠”的设计下拖拉缺失牙的底部。

“进阶选项”可以调整移动的选项：使用[5]朝咬合方向（向上/向下）移动；使用[6]
定住牙冠的咬头尖端或牙颈部不动。

举例要设计很深的咬沟，可先使用“全牙”[2]，然后用定住“咬头尖端”[6]，即可在不
改变牙冠的设计的情况下，将咬沟设计得更明显。

自由造型
点击“自由造型”选项，切换到允许您添加或删除材料的“虚拟蜡型”。您可在使用
[1]和[2]按钮，在添加/删除材料和平滑/压扁之间来回切换。

秦皇岛爱迪特高技术陶瓷有限公司 22
 ·添加/删除材料：若要添加材料，点击牙冠并按住鼠标按钮。按着鼠标按钮
的时间越长，就会添加更多的材料。

按住 <SHIFT> 删除材料

·平顺：按下平顺模式[2]，在想做平顺的位置按住鼠标按钮。

按住 <SHIFT> 使平坦化 (超平滑)

按住 <CTRL> 执行进一步的保形平滑

·调整笔刷
滑块[3]调整笔刷添加或删除材料的力度。 滑块[4]调整笔刷的尺寸。 滑块[5]选
择笔刷的样式。
在滑块[5]选择“点刀”可雕刻更生动的咬沟缝隙。

缺失牙与牙龈间隙的调整
藉”桥体“选项可调整缺失牙与牙龈间的参数。

秦皇岛爱迪特高技术陶瓷有限公司 23
“距离“[1]调整缺失牙与牙龈间隙：
·负值：缺失牙将压迫牙龈；正值：缺失 牙与牙龈间有空隙；零值
（默认）： 缺失牙与牙龈将会点接触。

如果牙龈很低以至缺失牙一开始就不能与 之相接触，可点选
“下拉至牙龈”[2]，将把 缺失牙拉到牙龈位置 在设计“缩减缺
失牙”时，”自由造型“选项 会显示二次，在要设计的前/后各
一次，您 需决定是否在缩减缺失牙或形态冠的状态 下调整
缺失牙。若要确保精确的距离[1] 值，就在完成缩减缺失牙后
再做调整。

最后，点击“调整”[3]来执行实际的调整

对咬牙的适应 / 邻近适应
此功能让您能将对颌及邻牙做相对应的调整。
如果你使用虚拟咬合架功能(外加付费模块，且
需要扫描仪能支持)，您可以选择动态或静态咬
合[1]。
实际的应用时，您可选择智能形状的调整[3]，
它会尽量保留牙齿的形态；或是切除对咬牙[2]
的相干涉的部分。

使用两者的结合：首先保留形状的
适应调整[3]，将只留下很小的交叉
点，然后切除交叉点的部分[2]。

您可以通过使用滑块[4]，定义所需的对咬牙距
离。
邻牙的调整，切换到“邻接”选项[5]. 完成后，请点
击 '下一步'。

秦皇岛爱迪特高技术陶瓷有限公司 24
从全解剖形态设计结构 (缩减 / 回切)

如果您的设计包括形态内冠，缩减形态缺失牙/ 蜡，或压铸冠，本章节将向您
介绍“缩减”的技巧 并让您利用缩减的形态冠来设计修复体内冠，也 就是我们
所常讲的回切应用。
这跟氧化锆烧结过程中发生的材
料收缩绝对没有关系

使用[1]来改变材料厚度的最小值。 滑块[2]控制回切量，即您计划堆瓷层的
厚度。请
注意，软件总是优先执行最小 cx 指定的量。

部分缩减
+

·点选[3]后，可在牙冠上拖放鼠标来画出排除
缩减的区域。您可以保留某些不需要缩减的部
分，保留原来的牙冠形态。这功能对您要设计
金属领及咬金此功能很实用。

按住 <SHIFT> 消除

·滑块[4]用来控制标记时使用的画刷宽度。

·滑块[5]用来设置舌侧缩减的比例，例如您已设置缩减的深度 1 毫米[2]，并 将[5]

舌侧缩减的设置为 60％，则舌侧缩减的值将会成为 0.6 毫米。
·选项[6]为默认此缩减的比例值仅适用于前牙；点消[6]，缩减的比例值将应 用于
所有的牙冠设计上。
·单击"应用"[7]，软件将先运行缩减的设定，而不切换到下一个页面，您也 可点击
"下一步"来运行缩减的设定，接着进行下一步设计。

秦皇岛爱迪特高技术陶瓷有限公司 25
产生连接区

连接区将由数据库自动定义生成。

设计连接区的最小尺寸可以通过其横截面积，或其高度/宽度的选项[1]来切换，
并通过滑块[2]来调整截面积的大小，或选择形状[3]来切换不同的形状，并按下[4]
来确认所作的设定。

请注意：您所做的所有更改将应用到所有连接区。如果要对不同的连接区进行不同
的参数设计，则要先关闭该选择视窗，并使用快捷菜单（在连接区处点击右键，选
择“连接..."，或者，您可以使用视窗中“自由设计”的选项，遵照如下所述自行设计连
接区。
要改变连接区的位置，只需使用鼠标简单地拖放连接区到重新调整的位置。

拖动连接区将同时改变其两侧位置，要改变某一面连接区，按住<Ctrl>并点击牙齿
来改变对接点[5]的位置。

生成连接区时，软件将强制执行最小截面积，或高度/宽度的最小值。在某些罕见的
空间限制下，无法生成合强度的连接区，并呈现红色。这时需要手工操作来改变连
接区的位置，或使用如下连接区自由设计功能。

秦皇岛爱迪特高技术陶瓷有限公司 26
自由设计
切换到“自由设计” 选项以进一步自定义连接区，或透视连接区的厚度。

您可以通过移动控制点（[1][2][3]）来设计连接区。当您移动鼠标靠近其中某个 控制点
时，它会生成箭头。
·拖放控制点，可以在各个方向自由移动
·拖放其中某个箭头来移动方向。

要插入额外的控制点，按住<CTRL>并点击连接区中心位置的绿色线，线上一点将
生成您想要插入的新控制点。您添加的控制点越多，就能设计更多复杂的连接区。
要同时移动多个控制点，请在拖拉绿色控制点时按住<SHIFT>。

若连接区参数比最低标准的参数更低，软件会用洋红色把这大片面积都做标记，此
时，请改变设计使其更厚，除非你情愿承担不良设计的风险。

秦皇岛爱迪特高技术陶瓷有限公司 27
保存修复体设计
最后一步的整合及存档，能让您：
·整合设计档案的每个部分（如内
冠，连接区等）成为一或多个
适合切削/激光融合的加工档 案。
·储存 STL 开放档。
·载入附注资讯（如备牙资讯，载 入
轴向等等）到档案资料
(.constructionInfo)档。
已经储存的档案
(.STL+.constructionInfo)在原始对应档
案的资料夹内（当使用 DentalDB 时
， 中间下方有个“开启资料夹”的选
项）
当选择动作时，整合及存档会立即执
行，在[1]中可看到进度；要停止动作
按下“取消整合”[3]。一旦整合及存档
完成，输出档案将显示在[6].

您可使用拖拉功能将[6]中的档
案直接拉到指定的地方，比如拉
到 CAM 软件上，拉到 email 中
成 附件，或是到 FTP 的传输
界面

机械切削及激光融合
(SLM)的差异
如果您用的是激光融合的机器来生产(SLM 常被误认为“激光烧结”)，输出档案
必 须是被特殊处理整合过，比方说：
·无孔洞及开放边缘，需要完全交合数据的整合档案。
·无内层错交表面或是干涉区域。

秦皇岛爱迪特高技术陶瓷有限公司 28
上图表示一个连接区及缺失牙的交接区的剖面图，左图为经 SLM 优化的档案，右
图则无。
使用机械切削时，并不强制要求需要特殊整合处理，因为这些为 SLM 加工的特殊
处理，需要耗时的大量运算(选项[5])，建议只有在使用 SLM 时再购选。
·选项[5]不购选，长桥将无法进行 SLM 生产。
·选项[5]购选，档案仍可用机械切削来加工。

就算不用 SLM 加工，沟选[5]优化档案仍然对整体加工有帮助。如果还要 在完成的

设计上再设计，则要选[5]SLM 优化选项，然后按下[4]移除整合档案，再按下[2]
重 新整合。

选择“完成”后关闭视窗，就完成设计，您可将设计 CAD 软件关闭，再进行下一档

案。 或者您可以再做一下修改，详细内容请看 "在完成的设计上再设计"。

双重冠/套筒冠

概述
套筒冠的设计是通过鼠标移动控制点来设计。

秦皇岛爱迪特高技术陶瓷有限公司 29
 鼠标应用在套筒冠设计的热键

通过使用鼠标左键拖动控制点(小球),或是拖动箭头来限制朝某方向的移动。

Ctrl+鼠标左键点击 添加控制点

鼠标左键拖动点+单击鼠标右键 删除控制点

移动点使其与套筒冠同
Shift+鼠标左键拖动点
侧为邻

Ctrl+鼠标左键拖动点 一起移动附近的所有点

Ctrl+ Shift +鼠标左键拖动点 插入额外的控制线

UFO/盖帽/牙型图标的使用
在您移动鼠标靠近一区域的中心(由四个周围控制点分隔)，会产生一个小图标，
根据区域内的状况表明：

秦皇岛爱迪特高技术陶瓷有限公司 30
 ·盖帽-这部分是摩擦表面
·UFO-这部分是个圆锥形
·一个牙-这部分有完整的牙形态 点击图标作互相切换，按住“Ctrl”可连续切
换。 使用此功能，复杂的套筒缩/形态冠的设计都可以实现。

加深表面区域
要加深表面区域（从而获得更多的空间），按 Ctrl+Shift+点击外加一个额外的
控 制点，您可以上下移动来控制高度。如果您在此添加第二个控制点（按 Ctrl
+点 击），他们将连接成粉红色的线，在移动的时候，表面也会随着被上下拉：

秦皇岛爱迪特高技术陶瓷有限公司 31
点击下面这些控制点，将它们的定位保持在最低点（也就是保持在最小厚度）。

进阶选项
1。变更已设计完成的修复，设计完成后，若是您需要再 进行修
改：
'a)' 修改形态：在背景点击右键，选择“修改已合并的修复 设计”；
此时连接区只能薄化，建议在先前步骤建立连接区 时，把
连接区的厚度/强度确定了！

在合并网格设计步骤，点选“激光熔合最佳化”，
再一次合并网格，此时设计效果会达到最佳，这
样设计中的尖角，连接区与牙冠间空隙将会被优
化。如果已经完成设计后，也可点击背景，选择“合
并网格”即可！

'b)' 修改“个别修复体”（如重画颈缘线）：在背景点击右
秦皇岛爱迪特高技术陶瓷有限公司

32
键，选择“删除储存的设计”，然后选择要删除的步骤，此时再次按下“自动导引”，
就会一步步的再次进行设计；
注意：要修改桥体的个别修复，全部的修复体将随之重新设计；

2。测量厚度或距离，在背景点击右键，选择“视窗”→“空间尺规”，来测量厚度
或距离。
3。变更修复体种类，在背景点击右键，选择“视窗”→“变更修复体种类”，选择
并储存新的修复体后重新设计（DentalDB 将随之变更储存修复体种类）。
4。网格定位：在背景点击右键，选择“视窗”→“网格定位”，最多可用 3 点定位达
最佳匹配位置。
扫描仪软件没有正确定位扫描资料时,这是有用的定位模型工具。

5。保存和恢复：设计完成时，只需关闭设计窗口，系统将提示您保存设计，只
要下次直接打开设计程式，软件将会提示是否恢复上一个设计的状态，来接着设
计工作。您也可以在背景点击右键，选择“储存”，来储存进行到一半的步骤。

检查交叉区至对咬牙及邻牙的距离
要检查对咬牙距离（或交叉区），可使用快捷菜单，右键点击背景，并选择"查
看→对咬牙距离"。对咬牙可视窗口即出现，对咬牙交叉点也将被标记

秦皇岛爱迪特高技术陶瓷有限公司 33
秦皇岛爱迪特高技术陶瓷有限公司 34
 下拉框 [1]，您可以在检查交叉区和检查距离之间切换。 标示[2]指鼠标指到的地方
的对咬牙距离（或交叉区，如果有交叉区则为负
值）。
标示[3]指鼠标指到的最大交集（或最接近的距离)。 滑块[4]控制色阶，如上面的色
彩编码栏所示。 复选框[5]，您可选择对咬牙交叉区距离和邻牙交叉区/距离。

提示: 您可以通过下拉框[1]检查下拉菜单里的"包括健康牙齿"复选框，在健康的牙
齿上（即在扫描数据上）来检查距离/交叉区。
若要停用所有的检查功能，只需关闭"对咬牙距离"的窗口。

预成牙型及刻蜡牙型的扫描设计
用预成牙型（可以是标准牙模）或是刻蜡牙型来扫描设计，有以下差异：
1。预成牙型：设计时，扫描出来的牙型会加载进来帮助设计进行，设计好的牙 冠就是
最终生成的牙冠。
2。刻蜡牙型：设计时，扫描出来的牙型就是最终生成的牙冠。（刻蜡牙型扫描 的特殊
要求，请参见“刻蜡牙型的要求”章节)

预成牙型扫描设计的工作流程
在 DentalDB 中选择修复类型视窗中，选好加工材料后，可选择“预成牙型扫描”， 扫描
软件会提示进行一个额外的扫描。细节请参阅节“为每颗牙定义任务”章节。

秦皇岛爱迪特高技术陶瓷有限公司 35
进行设计时，预成牙型扫描档案将自动导入，并提示调整与工作模型的相对位置
校准。

可以使用自由造型来设计牙型，使其更接近预成牙型

秦皇岛爱迪特高技术陶瓷有限公司 36
也可运用”自动重合“选项，将要设计的牙冠一步步的贴合预成牙型，当觉得调整
满意时就可以按下“停止”。
手动调整越接近预成牙型，设计完成的效果会越好。

连接区需要重新设计，而不会引用预成牙型扫描的资料

上图显示使用“预成牙型扫描设计”的完成品

刻蜡牙型扫描设计的工作流程
在 DentalDB 中选择修复类型视窗中，选取“刻蜡”为修复类型，扫描软件会提示进 行
一个额外的扫描，并进行必要的后处理。

秦皇岛爱迪特高技术陶瓷有限公司 37
上图片为刻蜡牙型扫描的案例。（请务必达到刻蜡牙型的要求 刻蜡牙型的
要求 “刻蜡牙型”扫描后要继续进行设计并切削，对于扫描后的数据有特殊的要求。

1。一般情况下，刻蜡牙型扫描资料不需要石膏模型的部分，只需要颈线以上实
际蜡型的部份，且扫描牙型资料的下缘不要与颈缘线分的太开。 2。在种植基台
上刻蜡扫描时，扫描牙型资料下缘要与种植体基台颈缘线重合。

上图为正确的数据，只需要颈线以上实际蜡型的部份。

秦皇岛爱迪特高技术陶瓷有限公司 38
图为错误的数据，红色的区域是问题区域。

为产生有效的加工数据资料，扫描软件必须移除双表面，所以“刻蜡牙型扫描“功能 仅
对于特定扫描仪能应用（不能手动导入不兼容扫描仪所产生的蜡型 STL 档案）。

设计好冠底部后，软件将自动封闭结合扫描生成的刻蜡牙冠，接着可以自由造型

秦皇岛爱迪特高技术陶瓷有限公司 39
完成后，即生成最后的设计牙冠。

“刻蜡牙型”所生成的牙冠不能保证满足“激光烧结”的条件。

刻蜡牙型扫描设计的问题会发生在扫描档案不当载入，此时请确认“刻蜡牙型的
要求”。（有些案子可在边缘线区手动剪切刻蜡扫描数据）。

热键

DentalDB 热键'

热键 说明
Ctrl+鼠标左键 重复修复体种类及参数：将最后选定的设置应用到另一颗修
复体上。
Shift+鼠标左键 连续重复修复体种类及参数：将最后选定的设置连续的应用
到最后被点击的修复体之间的所有修复体。

DentalCAD 热键'

热键 说明
按住拖弋鼠标右键 旋转视图
“按住拖弋鼠标(右键+左键) 平移视图
点击滚轮 点击位置将移至屏幕中间，并设定为新的旋转
中心！
滚动滚轮 缩放大小
Ctrl+Shift+F3 优化视图，以利远程软件 Teamviewer
/Netviewer/远程桌面/VNC 等查看
ALT 按下暂时显示所有隐藏的图档资料。

秦皇岛爱迪特高技术陶瓷有限公司 40
在 DentalDB 中选择要设计的种植体类型

种植体类型 在 DentalDB 中"为每颗牙定义任务"章节，定义种植体设计的

类型。 在[1]中选择种植体类型是"个性基台"还是"螺丝固位".
Custom Abutment

在[2]中选择是否要牙龈扫描；

秦皇岛爱迪特高技术陶瓷有限公司 41
个性基台修复体的设计

在 CAD 设计软件开启，我们看到三种扫描档案：
·模型扫描档案 [1]
·牙龈扫描档案 [2]
·基台扫描档案 [3]
接续的设计步骤将按照选择基台种类及修复体种类不同而产生！

秦皇岛爱迪特高技术陶瓷有限公司 42
1.选择种植体

在[1]中选择种植体的厂牌，在[2]中确认种植
体的尺寸，以利于正确的定位在纯钛牙钉
上，在[4]中选择种植基台的种类；（在[3]
中可了解种植体的相关资料）

种植体定位
将[5]中红点定位在扫描档案的相同位置，点击[7]“最佳匹配“来正确定位种植基
台，按下一步继续定位其他种植体。 当扫描资料出来的结果不好，您可手动
调整[6]来找出最佳定位点后，再点击红 点；(比如，基台辨认面资料不完整，
则可向上调整用清楚资料区定位！）

按住<CTRL>，再按下[7]”最佳匹配“来量测精度，蓝色越多表示定位越 精
准。

秦皇岛爱迪特高技术陶瓷有限公司 43
2.生成颈缘线

这程序与基牙画颈缘线的过程非常相似，细节请看侦测/修改颈缘线章节。

秦皇岛爱迪特高技术陶瓷有限公司 44
在牙龈上选 4 个点，软件将自动生成颈缘线。

完成设定后，即可进行下一步。

3.牙冠定位

本步骤让您在指定牙位上自动载入资料库中预存的牙冠形态，接着只需移动，旋
转和缩放来完成牙冠的最佳设计。 在按钮[1]-[3]之间切换后在牙冠上拖放鼠标，
就可以做调整。

秦皇岛爱迪特高技术陶瓷有限公司 45
 当牙冠显示为黄色时，表示可以做出调整动作。

牙冠在定位时不必担心，大致的位置就可以了，可稍后使用“自由成型”步骤做精 细的调
整。如果模型不完全匹配牙冠设计（以上图[7]为例）也没关系，只要牙 冠居于合理的
设计位置，软件会在下一步自动调整资料库中的牙冠资料。
对于嵌体的设计，准确的定位是相当重要的。定位越接近缺失牙的位置，效果就 会越好，
因此在这里值得花多一点时间。

模型半透明显示可以帮助您看到基牙和模型，从而利于准确地定位。在“显示/隐藏
组”窗口调整牙冠的透明度。

设计的牙冠厚度低于最小材料的厚度时，将产生淡红色标记区[6]，一旦牙冠完
成了设计，软件将严格执行最小的材料厚度，[6]中的咬花将不会像在设计时的
那么深。

热键：用<CTRL>切换到旋转，用<SHIFT>切换缩放。或是把鼠标移到按钮[1]，自
动提示热键功能。
当载入对颌来设计时，将助于直观设计牙冠与对颌牙的相交处（背景中右击鼠标
“视窗/到对咬牙的距离”），详细信息请参阅"交叉点/到对咬牙或者前牙的距离"。

限制移动

限制移动/缩放的选项[4]包括：
·仅近/远中方向
·仅颊/舌方向
·仅咬合面的方向 近/远中和颊/舌方
向

秦皇岛爱迪特高技术陶瓷有限公司 46
同时移动所有牙冠 选择[5]同时移动所有的牙

冠。 不同牙冠的选择

若要用特定的牙冠取代现有设计（例如，由于空间限制，需要小臼齿做臼齿设计），
右键单击该牙冠，并选择”载入客制化牙齿模型“，您就可以选择另外的牙冠形态。

4.产生基台底部

照下列步骤来设计牙龈下的基台底部:

在想要改变透明程度的部份右击鼠标，然后在”视觉特性”中选
择透明的程度。

重复点击[1]来设定基础的形状；通过滑条[2]微调：上滑条可控制基台底部的上
部，下滑条可控制基台底部的下部。（注意：在此的设定，都会套用在所有种植
基台上）

秦皇岛爱迪特高技术陶瓷有限公司 47
点选[3]自由造型，将针对个别基台底部进行设计；

左击鼠标，可以添加材料；按住<SHIFT>+左击鼠标，可以移除材料；按住<CTRL>+ 左
击鼠标，可以在周围都添加材料！

显示牙龈压迫区
点选[4]来显示牙龈的压迫区，蓝色=基台离牙龈还有距离，红色=基台压迫到牙 龈。
滑条[5]显示压迫牙龈的程度，如果都设定为 0，那么基台底部就会伏贴在牙龈上。
（注意：在此的设定，都会套用在所有种植基台上） 选框[6]上选框是限制检查至
牙龈的距离，下选框是限制检查至牙龈的压迫。

边缘控制点
点击和按住鼠标键在箭头上或者点本身来拖动点[1]。点击箭头移动是有限的移 动，点击
点本身移动是自由的移动。 如果您想设计非常凸的形状，添加更多的 控制点是很有用的。

在牙型的颈缘点击并按住<STRG>键，可以添加控制点；要移除控制点，在点上按
住鼠标左键然后再同时点击鼠标右键。

切换盘 – 颜色的含义
粉红色代表该点附着于牙龈。 在每一个控制点下都有一个切换盘[2]。通过这个
你可以改变控制点为绿色。在绿色模式[3]下，控制点被设置给牙龈，也可以完 全
自动的把它从牙龈移除。你可以通过交叉点设置牙龈压力。
通过按住<CTRL>键你可以设置所有的点在一个牙龈自动移动的模式。

秦皇岛爱迪特高技术陶瓷有限公司 48
高级选项
通过”高度” [1]你可以在基台对于上覆构造的边缘 设置高度。齿科技师都想在这要一个尖
锐的边缘 但是铣削一个尖锐的边缘是一个问题，有材料上 的限制，特别是如果你要使
用氧化锆来铣削。

如果”半径”滑动条[2]被设置为 0，那么基台的半径 就笔直的沿着种植体。

通过”不黏着所有”按键[3]你可以分离该构造所有
的控制点。所有的控制点和切换盘变成绿色。相
反的过程可以通过点击”重新黏着所有”按键[4]，
这样所有的控制点和切换盘都会变成粉红色颜 色。

如果所有的控制点都没有被黏着，也就是显示绿
色，你可以通过点击在”移动所有的边缘”按键[5]
下面的按键移动它们一起向上或者向下，向里或
者向外。

你同样可以通过按住<SHIFT>键的同时点击”不黏着所有”按键来强制一个提前定义
半径或者按住<STRG>键的同时点击”不黏着所有”按键来强制一个提前定义高度来
提前定义形状。

秦皇岛爱迪特高技术陶瓷有限公司 49
5.自由造型

“自由造型”可以使用以下功能：
·形态设计：设计牙冠形态，也同时利用资料库多种类牙冠的优势。
·虚拟蜡型：添加/删除/平顺等蜡型功能。
·缺失牙与牙龈因间隙的调整。

形态冠设计
点击并拖动鼠标以改变牙冠的形状，用按钮[1]-[4]对编辑的区域做更改：
·”咬头“[1]改变单个咬头的位置。（请注意：此功能只适用于“形态冠”设计， 不
适用于“均厚内冠”的设计。）
·“全牙“ [2]编辑整个牙。

"全牙"模式的热键：按住<Ctrl>切换到旋转，<SHIFT>切换到缩放。这样就可以旋转
或缩放这颗牙的同时与设计边缘保持连接。当鼠标移到按钮[2]，软件会提醒可使用的
热键。

·”局部“ [3]编辑近/远中，颊/舌侧。（例如：调整邻面接触时，此功能很受 用。
）
·“牙脊“ [4]用于牙脊部分的微调。

秦皇岛爱迪特高技术陶瓷有限公司 50
 您可在“形态冠”的设计下拖拉缺失牙的底部。

“进阶选项”可以调整移动的选项：使用[5]朝咬合方向（向上/向下）移动；使用[6]
定住牙冠的咬头尖端或牙颈部不动。

举例要设计很深的咬沟，可先使用“全牙”[2]，然后用定住“咬头尖端”[6]，即可在不
改变牙冠的设计的情况下，将咬沟设计得更明显。

自由造型
点击“自由造型”选项，切换到允许您添加或删除材料的“虚拟蜡型”。您可在使用
[1]和[2]按钮，在添加/删除材料和平滑/压扁之间来回切换。

秦皇岛爱迪特高技术陶瓷有限公司 51
 ·添加/删除材料：若要添加材料，点击牙冠并按住鼠标按钮。按着鼠标按钮
的时间越长，就会添加更多的材料。

按住 <SHIFT> 删除材料

·平顺：按下平顺模式[2]，在想做平顺的位置按住鼠标按钮。

按住 <SHIFT> 使平坦化 (超平滑)

按住 <CTRL> 执行进一步的保形平滑

·调整笔刷
滑块[3]调整笔刷添加或删除材料的力度。 滑块[4]调整笔刷的尺寸。 滑块[5]选
择笔刷的样式。
在滑块[5]选择“点刀”可雕刻更生动的咬沟缝隙。

缺失牙与牙龈间隙的调整
藉”桥体“选项可调整缺失牙与牙龈间的参数。

秦皇岛爱迪特高技术陶瓷有限公司 52
“距离“[1]调整缺失牙与牙龈间隙：
·负值：缺失牙将压迫牙龈；正值：缺失 牙与牙龈间有空隙；零值
（默认）： 缺失牙与牙龈将会点接触。

如果牙龈很低以至缺失牙一开始就不能与 之相接触，可点选
“下拉至牙龈”[2]，将把 缺失牙拉到牙龈位置 在设计“缩减缺
失牙”时，”自由造型“选项 会显示二次，在要设计的前/后各
一次，您 需决定是否在缩减缺失牙或形态冠的状态 下调整
缺失牙。若要确保精确的距离[1] 值，就在完成缩减缺失牙后
再做调整。

最后，点击“调整”[3]来执行实际的调整

6.对咬牙的适应 / 邻近适应

此功能让您能将对颌及邻牙做相对应的调整。
如果你使用虚拟咬合架功能(外加付费模块，且
需要扫描仪能支持)，您可以选择动态或静态咬
合[1]。
实际的应用时，您可选择智能形状的调整[3]，
它会尽量保留牙齿的形态；或是切除对咬牙[2]
的相干涉的部分。

使用两者的结合：首先保留形状的
适应调整[3]，将只留下很小的交叉
点，然后切除交叉点的部分[2]。

您可以通过使用滑块[4]，定义所需的对咬牙距
离。
邻牙的调整，切换到“邻接”选项[5]. 完成后，请点
击 '下一步'。

秦皇岛爱迪特高技术陶瓷有限公司 53
7.定义载入轴（仅个性化基台）

如果在基台上有一个桥结构，下一个设计步骤就是为该桥定义第二个载入轴。很
明显基台也需要为该桥拥有同样的载入轴。如果我们改变一个基台的载入轴，它
会影响另外的载入轴。
我们可以通过点击箭头上的圆点，并点住鼠标的左键移动到正确的位置来设置载
入轴。或者经典的办法是通过看模型里面可以看见的载入轴，然后点击”设定现
存视窗为载入轴向”按键。

每颗牙上的每个基台都需要进行该设置。

8.设计基台（仅个性化基台）

控制点
这里又有我们可以通过移动来改变形状的控制点[1]。我们可以向里、向外、向
上和向下移动它们。

通过这个在中间的比较大的控制点[2]，你可以使大小向上或者向下。

秦皇岛爱迪特高技术陶瓷有限公司 54
 为了一个更复杂的形状，你可以通过按住<STRG>按键的 同时点击有点控
制线的左边，额外的增加控制点。

向导标签：顶部
在向导窗口中我们可以通过角度滑动条[1]来控制移动，这样就可以避免基台的
形状被下部切割。

形状总是被角度控制。输入一个低的值你可以得到更自由的设计。 你也可以让
软件在全解剖部分和基台间使用”间隙”滑动条[2]来强制一个特定的 空间。

秦皇岛爱迪特高技术陶瓷有限公司 55
被应用在这里的值，设置了从基台到
咬合面区域之间的距离为给定的值。

在中间的、末梢的、前庭的和口内的
区域，它仅仅固定住百分之五十给定
的值。

通过激活复选框”解剖外形基台顶部
距离”[3]，你可以使解剖结构到基台
的距离可视化，

可视化给出在基台上。可视化被显示
为红色，代表低距离和蓝色代表高距
离。 最高值通过滑动条”间隙”[2]来
设 置。

你也可以测量”解剖外形基台牙冠部
距离”[4]，这个可视化被显示在全解
剖结构上。

我们也有可以自动适应咬合面区域 的选项，通过
在全解剖结构形状上激活复选框[5]。

秦皇岛爱迪特高技术陶瓷有限公司 56
标记颜色的基台和解剖结构之间的距离，标记在基台上

标记颜色的基台和解剖结构之间的距离，标记在解剖结构上

秦皇岛爱迪特高技术陶瓷有限公司 57
向导标签：底部
在这个标签里你有机会来修正你已完成的几步设
计，如果需要的话。 相关具体介绍，请参见 “产
生基台底部”章节。

向导标签：高级选项
基本上和螺丝保留的桥体一样，详情可见 ”产生 基台底
部 – 高级选项”章节。

有一点重要的不同步骤 – “铣削参数” “

滑动条”最小厚度”[1]给你一个可以设定基台最小 厚度限制的可能
性。

滑动条”直径 (A)”[2]，可以被用来设定铣削基台 工具的

直径，
也叫做工具半径补充。
滑动条”工具 (C)”[3]，可以被用来设置铣削牙冠/冠盖的工具的参数，
也叫做工具半径补充。
如果你同时铣削基台和上覆构造，你甚至可以得到这两个部分之间最好的适应。
这就是我们为什么在设计时完全考虑参数[2]和[3]。

如果这些参数被设置为 0，你将会得到更自由的设计，但是你会有在基台顶部的 尖锐
边缘无法铣削的问题，
这都是因为工具的参数。 你需要一个独立于铣削工具的补充半径。

[4] – 螺丝通道的距离 该值保持了一个基台到螺丝通道的最小距

离。 控制点不能被设置为比该值离螺丝通道更近。

[5] - 边缘 这是在基台边缘的最小角度。

秦皇岛爱迪特高技术陶瓷有限公司 58
9.重复 5 号步骤（仅个性化基台）

10.选择是否使用个性化基台（仅个性化基台）

选择 1 进入个性化基台设置 选择 2 直接
完成普通基台设置

秦皇岛爱迪特高技术陶瓷有限公司 59
11.设计牙冠内部

这一步包括冠/嵌体内部的设计 - 这部分跟修型相关。这部分的建造和涉及的参
数正确拟合至关重要。万一您不满意生产部件的吻合，您可以在这里查看可能相
关的参数变化。
黏着间隙

您可以使用该控件 [1] 定义黏着间隙的厚度。这将成为一个被预设为 DentalDB

模块中的定义值。您在这里所做的更改将仅应用于当前建造 （相对于在
DentalDB 模块中，将会作为被选牙医新的默认值而保存）。移动滑块[1]以改变
黏着间隙的厚度 - 更改将会被实时调整，以便您即时看到效果。滑块[2]以毫米
为单位相对于边缘线定义了黏着间隙的端口。也就是说，如果您的值为 1，1 毫米
边缘线内的区域[8]都不会有黏着间隙。同样，您可以利用滑块[3]来改变黏着间
隙，创建一个没有黏着间隙 [10] 的顶冠。箭头[11]再次指示了插入轴。

额外间距

通过展开的“额外间距”扩展器，您可以访问选项[4][5]，它允许你添加额外的间
距。
·这样可以单独为 X / Y 轴（近中/远端）方向定义 - 用滑块[5] - 倒凹方向定
义 - 用滑块[4]
·额外的间距也适用没有黏着间隙的地区。

秦皇岛爱迪特高技术陶瓷有限公司 60
 ·额外的间距适用于在黏着间隙里还有另外一个黏着间隙的区域。

这里的值越高，配置就越 宽松。您也可以在此使用负值，以创建一个更紧密的配置。
但是，通过改变“额外空间”的值来改善配置只是一种应急措施，而不是一个解决方
案。一个适当调整的 CAM 系统应能够实现良好的配件与零额外空间。

设计冠边缘
你可以访问"冠底"对话框的第二个选项卡上定义冠边缘的参数。图形[5] 提供了
一个滑块 [1-4]的释义图。

[1] 定义了冠边缘的水平宽度。一般情况下会对材料性能实施一定的限制；例如，
氧化锆的最小值通常为 0.2mm。
[2] 定义了冠边缘角的边长。此边长通常被预设为零。
[3] 定义倾斜部分的角度。
[4] 定义了一个附加的垂直边框。通常这也被设置为零。
[5] 对于上述功能条所代表意思的直观体现

秦皇岛爱迪特高技术陶瓷有限公司 61
 处理倒凹

第三选项卡，在"冠底"对话框，您
可以访问跟倒凹相关的选项和铣 削
参数
制备倒凹被系统默认阻止的情况 下，
除非您特意选择不这样做，即 通过
检查复选框[1]。
某一(小) 角度可以通过定义 [2] 来
申请阻隔倒凹。默认情况下，使 用
值为零时，意味着倒凹被封闭„ 直
降“。

滑块 [3] 被定义为"非触碰区"周 围
的制备边缘，此处的冠不会阻 塞，
哪怕它应该被阻塞（由于上面 所呈
现的倒凹)。
我们将会进一步以实例阐释此选 项
的效果。考虑下面两个图像（对 于
这颗牙，为了说明问题，我们特 意
设置了错误的插入轴）。

左侧的图形显示用 1mm 设置“不要填除预备线附近的区域”。留意上半部分是如何

被阻塞的，并尽快达到非触碰区，冠底部会回到修型（请注意，这种与 3 轴铣削
的恢复是不可能达到的）。右侧的图形显示“不要填除预备线附近的区域”被设置
为零。正如您所见的，冠将不会与边缘线附近 的配制剂接触。在这两种情况下，
结果不会是最佳的，也将需要配合适当的手动工作（通过手动铣床，或加入陶瓷）
秦皇岛爱迪特高技术陶瓷有限公司 62
来恢复。哪个选择可能会在特定临床情况下取得更好的效果，这由操作者来决定。

如果您在建造的这一点发现插入轴并非处于最佳位置，您仍然可以轻易地改变它：
右键单击 您想要改变插入轴的牙齿，并选择“设置插入的方向”。您可以通过定
向视图插入方向并点击“设置为当前视图插入轴”，而改变插入方向

通过“冠底”对话框的第三个选项卡，您还可以改 变刀具直径补偿的参数。如果您选
择了铣削的材 料，“预先铣削”复选框[4]处于默认状态。根据[5] 您可以选择要使用的
铣削刀具的直径。选择一个略高于实际使用工具直径的直径 值是不无禆益的。比如，
当您使用直径为 1 毫米的刀具铣削时，您可以选择 1.2 毫 米的直径值。
考虑使用的最小刀具的直径。粗加工刀具的直径在这里没有优势。

您在此屏幕上对任何参数的更改都不会被实时应用，因为这些都是计算密集型操
作。点击“应用”[8]，可以看到您所做的更改效果。直观显示剩余的倒凹(如，使
用 „不要填除预备线附近的区域“)，点击 „显示倒凹“ [6]按钮。
完成后，点击„下一步“进行下一个步骤。

12.从全解剖形态设计结构 (缩减 / 回切)

如果您的设计包括形态内冠，缩减形态缺失牙/蜡，或压铸冠，本章节将向您介
绍“缩减”的技巧，并让您利用缩减的形态冠来设计修复体内冠，也就是我们所常

秦皇岛爱迪特高技术陶瓷有限公司 63
讲的回切应用。

这跟氧化锆烧结过程中发生的材
料收缩绝对没有关系

使用[1]来改变材料厚度的最小值。 滑块[2]控制回切量，即您计划堆瓷层的厚
度。请注意，软件总是优先执行最小
cx 指定的量。

部分缩减
+

·点选[3]后，可在牙冠上拖放鼠标来画出排除缩减的区域。您可以保留某些
不需要缩减的部分，保留原来的牙冠形态。这功能对您要设计金属领及咬
金此功能很实用。

按住 <SHIFT> 消除

·滑块[4]用来控制标记时使用的画刷宽度。

·滑块[5]用来设置舌侧缩减的比例，例如您已
设置缩减的深度 1 毫米[2]，并将[5]舌侧缩减
的 设置为 60％，则舌侧缩减的值将会成为
0.6 毫 米。
·选项[6]为默认此缩减的比例值仅适用于前
牙；点消[6]，缩减的比例值将应用于所有的牙
冠设计上。
·单击"应用"[7]，软件将先运行缩减的设定，
而不切换到下一个页面，您也可点击"下一步"
来运行缩减的设定，接着进行下一步设计。

13.产生连接区

连接区将由数据库自动定义生成。

秦皇岛爱迪特高技术陶瓷有限公司 64
设计连接区的最小尺寸可以通过其横截面积，或其高度/宽度的选项[1]来切换，
并通过滑块[2]来调整截面积的大小，或选择形状[3]来切换不同的形状，并按下[4]
来确认所作的设定。

请注意：您所做的所有更改将应用到所有连接区。如果要对不同的连接区进行不同
的参数设计，则要先关闭该选择视窗，并使用快捷菜单（在连接区处点击右键，选
择“连接..."，或者，您可以使用视窗中“自由设计”的选项，遵照如下所述自行设计连
接区。
要改变连接区的位置，只需使用鼠标简单地拖放连接区到重新调整的位置。

拖动连接区将同时改变其两侧位置，要改变某一面连接区，按住<Ctrl>并点击牙齿
来改变对接点[5]的位置。

生成连接区时，软件将强制执行最小截面积，或高度/宽度的最小值。在某些罕见的
空间限制下，无法生成合强度的连接区，并呈现红色。这时需要手工操作来改变连
接区的位置，或使用如下连接区自由设计功能。

自由设计
切换到“自由设计” 选项以进一步自定义连接区，或透视连接区的厚度。

秦皇岛爱迪特高技术陶瓷有限公司 65
您可以通过移动控制点（[1][2][3]）来设计连接区。当您移动鼠标靠近其中某个 控制点
时，它会生成箭头。
·拖放控制点，可以在各个方向自由移动
·拖放其中某个箭头来移动方向。

要插入额外的控制点，按住<CTRL>并点击连接区中心位置的绿色线，线上一点将
生成您想要插入的新控制点。您添加的控制点越多，就能设计更多复杂的连接区。
要同时移动多个控制点，请在拖拉绿色控制点时按住<SHIFT>。

若连接区参数比最低标准的参数更低，软件会用洋红色把这大片面积都做标记，此
时，请改变设计使其更厚，除非你情愿承担不良设计的风险。

设计螺丝孔（只有螺丝固位桥才有）

这里的解剖结构都会被显示为透明。

秦皇岛爱迪特高技术陶瓷有限公司 66
对于设计一个螺丝保留的桥体，设计一个向上延伸至实际框架的螺丝通道应该是
很有帮助的。这么做的第一个理由是，在应用瓷块的时候对于防止瓷块掉入到螺
丝通道孔是很有益处的。第二个原因是，在固定桥体时，工具最好被引导为防止
崩瓷的危险，这是在这个过程中最大的风险。

秦皇岛爱迪特高技术陶瓷有限公司 67
我们可以在解剖结构和螺丝通道”高度”[1]中间指定一个偏移。你可以使用滑动
条，或者自己输入一个数值。如果数值大于 0，那么螺丝通道就高于解剖结构；
数值小于 0，螺丝通道就低于解剖结构。

另外这里我们也有带切换盘的控制点。在控制点下方的切换盘是黑色的，表示控
制点的高度被和他们的解剖结构固定，厚度被默认为通过滑动条”厚度”[2]的值决
定。

你也许想要个性化和单独的为一个或者更多的控制点改变厚度，那么你就可以点
击控制点的箭头，然后按住鼠标键，拖动它从中心向外直到你想要的值。最小值
由滑动条”厚度”值决定。 如果你想要在一个方向上增加厚度，比如中间的/末端
的/口头的/前庭的，那么点击控制点上被你定义为移动范围中心的这个控制点，
按住<SHIFT>键然后拖动螺丝通道的该部分直到你想要的厚度。

如果你想要螺丝通道都是同样的厚度，那么你可以点击控制点上的一个箭头，按住
<CTRL>键然后拖动螺丝通道边缘向外。

秦皇岛爱迪特高技术陶瓷有限公司 68
你可以通过点击切换盘切换到自由移动模式。颜色从黑色转换为绿色[1]。现在 你可以
向所有的方向移动这个控制点，只是最小厚度是有限的。

这里还有一个也很有用的东西可以使用。在螺丝通道中间出现另一个控制点[2]， 使向
上/向下的移动控制变为可能。但是仅仅对于控制点切换盘是自由模式的。

为了不锁定所有的控制点，你需要选择一个锁定的控制点，当点击切换盘时同时
按住<CTRL>键。现在所有的点都改变为自由移动模式。你现在可以通过拖动在
螺丝通道中间绿色的点个性化的提高他们到任意你想要的高度。

当一起按住<CTRL>和<SHIFT>键，然后点击在螺丝通道中间那个大的绿色的控制
点，你可以使螺丝通道的上面变平。

通过点击”解剖结构”[1]按键，你可以对齐螺丝孔的高度和解剖结构；或者通过点
击”框架”[2]按键，你可以对齐螺丝孔的高度和框架。偏移值”高度”这样就和选择
的模式相关。

秦皇岛爱迪特高技术陶瓷有限公司 69
 也可以在牙弓指定的牙齿上通
过使用切换按键[3]在不同模式
间切换：
全解剖/白色
框架/绿色
偏移，无螺丝通道/黄色

你可以通过将鼠标光标停留在
小向导窗口左上角蓝色的”i”上
得到一个所有的可以应用指令
的概述。

螺丝固位桥没有上述
7.8.9.10.11 步骤

概述

该文档还没有完全完成，所以没有覆盖连接杆模块
的全部功能.

热键

针对连接杆模块的鼠标使用和热键功能

你可以拖动鼠标左键来移动控制点(那些小圆点)。
你也可以拖动箭头，在一个方向进行有限的移动。

秦皇岛爱迪特高技术陶瓷有限公司 70
Control+点击 添加控制点

拖动点 + 右键 重新移动控制点

Shift+拖动 移动点和它的邻近

Control+拖动 移动点和它的更远的邻近

Control+Shift+拖动 移动所有的点（使用载入平面）

套住自动放置控制点。按住 Shift，Control 或者同时按住两键

在箭头上点击
来 扩大套住区域。

选择轮廓

当连接杆设计窗口打开后，你会发现出现一个选择轮廓的小窗口：

在”类型”下拉框选择你需要的轮廓。. 在默认设置里，最新选择的轮廓将会被应用在整个
连接杆。通过选择”应用到所
选”按键，你可以将最新轮廓选择仅仅应用在当前选择的连接杆部分（通过紫色/
黄色线标出）。如果要选择特定的部分，只需要点击它。

秦皇岛爱迪特高技术陶瓷有限公司 71
辅助平面

一个辅助平面可以帮助你精确的定位控制点。选择第一个表格中复选框”显示平
面”选项。你可以通过拖动平面中间控制箭头上面绿色的圆点来改变平面的倾斜
度。你可以通过双击控制点来移动平面的高度到一个特定的高度控制点。
同样，平面可以通过三次点击点来定义（每个点都带有一个可能的高度偏移）。 该
特性可以通过点击”辅助平面”选框中的”定义”键出现的下拉菜单中看到。

不要将辅助平面和咬合平面混淆。通常情况下你会设置辅助平面平行于咬合平
面，但是”低”很多。

使用控制点

控制点互相联系在一起（保持和辅助平面平行），或者和辅助平面本身联系在一 起
（当该平面可视）。
在默认设置下，每一个控制点可以被独立的移动，不受它邻近点的影响:

通过点击指向邻近点的蓝绿色的箭头，你可以把该控制点的高度和它的邻近点统
一起来：

秦皇岛爱迪特高技术陶瓷有限公司 72
如果两个控制点的高度互相统一起来了，就可以通过深蓝色的箭头表示出来。该
两个控制点中间的部分也就与辅助平面平行了。 通过点击一个绿色的箭头，你
可以将单独的控制点和辅助平面联系起来。注意该
项功能只有在辅助平面可视化被激活的时候才可以使用。

如果该控制点被和平面联系起来，将会出现一个绿色的光圈。

设置控制杆的载入轴

在默认设置下，控制杆的载入轴是垂直于辅助平面的。所以如果你改变平面的倾
斜度，控制杆的载入轴的指向也会被改变。
如果某一特定的设计不需要该项功能，点掉第一个表格”载入轴”选框中复选框”
使用平面”的选项。然后旋转显示图像，这样你可以从你需要的载入角度看到设
计，然后点击”从显示设定”选项。新的载入轴将会通过一个蓝色的箭头被看到。

秦皇岛爱迪特高技术陶瓷有限公司 73
载入轴对于柱体形状的影响

在默认设置下，柱体通常都是圆柱形的，跟着种植体的轴的。你可以通过引入柱
体边缘来改变它的形状，这样就分离柱体一部分跟着种植体轴，一部分跟着载入
轴（意思是被分开了）。
添加该控制线：

按住 Ctrl+Shift 按键，然后在你想定位这个橘黄色分离线的柱体的某一高度点击
一下。
下面的图像显示了如何影响柱体形状的。 左
边: 圆柱体形状（默认）.
右边: 通过按住 Ctrl+Shift 插入的橘黄色的控制线 - 橘黄色线上半部分现在就
被 分隔出去，跟着载入轴（图片中绿色）。

在”高级选项”中可以设置的最小柱体角度只能在橘黄色线的”上半部分” 应
用。

秦皇岛爱迪特高技术陶瓷有限公司 74
 设计咬合垫底部

这一步控制咬合垫的保留部分。在选项卡 1 中“填除倒凹”区域 A 有 3 个选

项。

补偿-此选项控制填除倒凹后颌垫与扫描数据间的间隙 角度-此选

项指定相对于就为轴的一个填补角度 允许倒凹到-此选项

是为了最大限度的

保留部分倒凹起固

位作用

在咬合垫底部选项

卡 B 区域中有 3 个

选 项

光滑-控制颌垫底部

的光滑度，数值越大

就越光滑

最小厚度-此选项是

控制颌垫的最小厚

车削直径-你可以选择用于车削的刀具直径，去选择一个比实际车削

刀具直径略微高一点的数值，比如当你的车削刀具是 1mm 的时候选

秦皇岛爱迪特高技术陶瓷有限公司 75
1.2mm 数

值 带入轴

从观测面设置带入轴，旋转模

型到颌面，点击 2，你也可以

调 整带入轴通过点击与拖动

绿色 箭头 4，红色阴影即倒凹

区域会 实时变化更新

通过点击 3 来使模型摆放在

屏 幕中间

当完成设置直径与带入方向点

击接受

设计颌垫底部，自由造型
在点击接受之后，你可以访问该项选择，这而过模型将出现蓝色底部与多种颜色。倒凹将可视化 通
过 1 的颜色来显示倒凹的深度。这个模型现在可以自由的加减倒凹通过提供的工具，看自由造 型

秦皇岛爱迪特高技术陶瓷有限公司 76
秦皇岛爱迪特高技术陶瓷有限公司 77
设计咬合垫顶部

左键点点在模型周围（在牙龈或者是牙齿）去定义边缘线 Left-click

在边缘曲线上不要点击锐利的点

在面属性的地方有 3 个选项，允许你去选择不同地方的厚度和咬合

垫 外层的平滑度

咬合面厚度-此选项是选择模型咬合面的厚度

边缘厚度-模型轴向壁的厚度

光滑度-控制颌垫外表面的光滑度，值越大越光滑 参数

修改后点击接受，下一步将让你自由设计颌垫顶部

秦皇岛爱迪特高技术陶瓷有限公司 78
咬合垫对颌与邻牙的调整

关于调整颌垫的对颌详情参见对咬牙的适应 / 邻近适应,使用“咬合

距离”工具对于去观察咬合关系的影响很有帮助，请参阅交叉点 / 到

对咬牙或者前牙的距离 可视化关于如何使数值颜色化

关于对颌距离的可视化，咬合垫上的颜色表明颌垫与对颌牙的轴向距

如果使用虚拟咬合，你能选择调整动态咬合，或者静止咬合，在咬合垫中你也能同
时使用两个，但是不同的是距离解剖形态的数值，在动态咬合中这个数值应该会更
高一些

秦皇岛爱迪特高技术陶瓷有限公司 79
自动引导的下一步，你将去自由调整咬合面的外部形态详情参见自由

造型。之后生成 STL 数据，详情参见保存修复体设计

秦皇岛爱迪特高技术陶瓷有限公司 80
