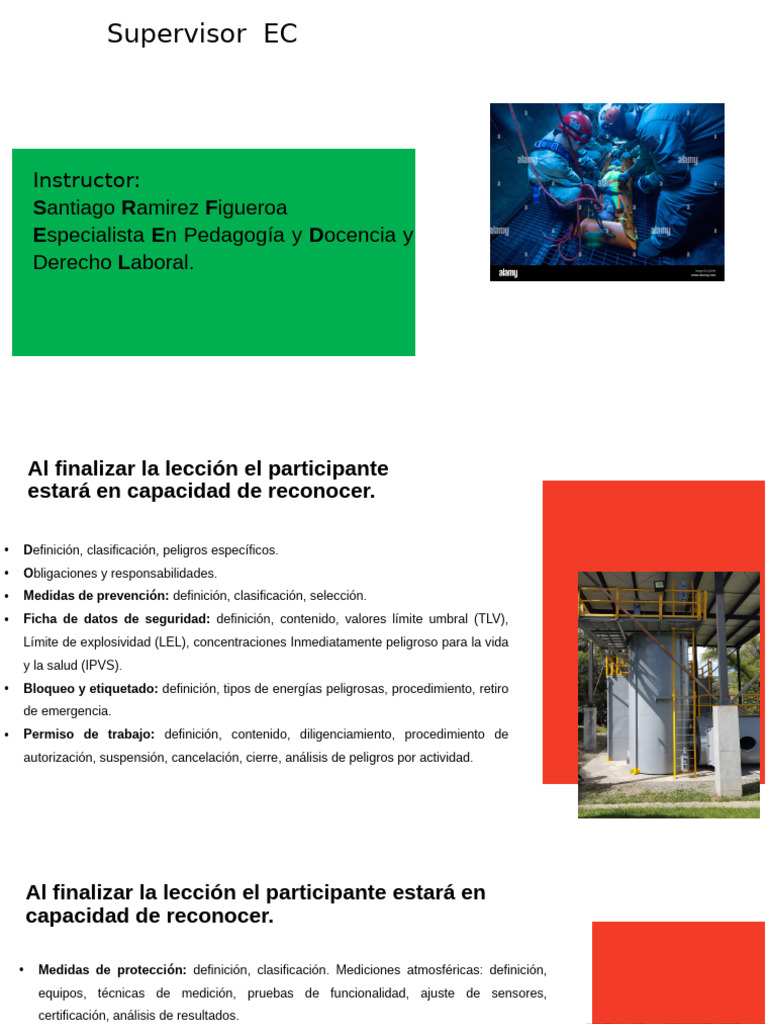

Supervisor EC
Instructor:
Santiago Ramirez Figueroa
Especialista En Pedagogía y Docencia y
Derecho Laboral.
Al finalizar la lección el participante
estará en capacidad de reconocer.
• Definición, clasificación, peligros específicos.
• Obligaciones y responsabilidades.
• Medidas de prevención: definición, clasificación, selección.
• Ficha de datos de seguridad: definición, contenido, valores límite umbral (TLV),
Límite de explosividad (LEL), concentraciones Inmediatamente peligroso para la vida
y la salud (IPVS).
• Bloqueo y etiquetado: definición, tipos de energías peligrosas, procedimiento, retiro
de emergencia.
• Permiso de trabajo: definición, contenido, diligenciamiento, procedimiento de
autorización, suspensión, cancelación, cierre, análisis de peligros por actividad.
Al finalizar la lección el participante estará en
capacidad de reconocer.
• Medidas de protección: definición, clasificación. Mediciones atmosféricas: definición,
equipos, técnicas de medición, pruebas de funcionalidad, ajuste de sensores,
certificación, análisis de resultados.
• Valores límite umbral y límites de explosividad Ventilación: definición, clasificación,
técnicas, equipos, certificación, inspección cálculos de volumen del espacio confinado.
• Equipos de protección respiratoria: definición, clasificación, selección, uso,
certificación, inspección.
• Equipos de comunicación e iluminación: definición, clasificación, características,
certificación, señales y códigos de comunicación.
• Respuesta a emergencias: definición, procedimiento según escenario y recursos.
• Equipos para rescate: definición, clasificación, certificación, criterios de inspección y
mantenimiento.
NORMATIVIDAD
• Resolución número 0491 de 2020 (febrero 24).
• Resolución número 2605 de 2020 (30 nov 2020).
Artículo 44. VIGENCIA. La Resolución 0491 de 2020 con
sus respectivas reformas iniciara su vigencia a partir del
01 de agosto de 2021;
lo cual no exime a los contratantes y empleadores de
contar con medidas de prevención, de protección y control
para realizar trabajo seguro en espacios confinados
conforme a las normas en Seguridad y Salud en el Trabajo
que se encuentren actualmente vigentes.
a) No están diseñados para la ocupación
continua del trabajador.
b) Tiene medios de entrada y salida restringidos
(dimensión y/o forma) o limitados (cantidad).
Artículo 3°. Espacios
confinados son aquellos
que
c) Son lo suficientemente grandes y configurados,
como para que permitan que el cuerpo de un
trabajador pueda entrar.
EJEMPLOS ESPACIOS CONFINADOS
Frac Tanks
EJEMPLOS ESPACIOS CONFINADOS
Alcantarillas pozos
EJEMPLOS ESPACIOS CONFINADOS
EJEMPLOS ESPACIOS CONFINADOS
EJEMPLOS ESPACIOS CONFINADOS
Tipo 1:
Espacios abiertos por su parte superior y de
profundidad que dificulta la ventilación natural Como:
Tipo 2:
Artículo 4°. Clasificación de Espacios cerrados con una pequeña
abertura de entrada y salida, como:
espacios Confinados.
Zanjas con más de 1,2 metros de Tanques, Túneles.
profundidad, la cual no tiene
ventilación adecuada. .
Alcantarillas, Bodegas
Silos, etc.
Pozos.
Depósitos abiertos, etc.
Otros identificados en el proceso de
identificación de peligros, evaluación y
Concentración de sustancias valoración de riesgos como de riesgo alto.
tóxicas que supere el máximo
permisible.
Configuración interna tal que podría generar
atrapamiento o asfixia, mediante paredes que
convergen hacia adentro o por un piso que
declina hacia abajo.
Espacios que contienen o
pueden llegar a contener
Otros peligros asociados a la exposición con
peligros inminentes que
comprometan la vida o la Grado A: energías peligrosas como eléctrica, mecánica,
neumática, hidráulica y gases comprimidos.
salud de las personas. Atmósfera combustible o
explosiva.
Un material que tiene el potencial de sumir,
sumergir, envolver o atrapar al trabajador
(ejemplo, burbujas de aire en silos graneleros,
azúcar, entre otros).
Enfermedades
lesiones
Espacios con peligros
potenciales como
lesiones y/o No comprometen la vida
enfermedades que no
comprometen la vida y
salud. No comprometen salud
Uso de EPP.
Las situaciones de Uso de sistemas
peligros del espacio de acceso seguros.
confinado no exigen
modificaciones a los
procedimiento.. Uso de medidas
colectivas.
El empleador y/o contratante deberá documentar un programa de gestión
para trabajo en espacios confinados, articulado con el Sistema de Gestión
de Seguridad y Salud en el Trabajo – SG-SST de la empresa y enfocado a la
actividad que desarrolla en los espacios de trabajo, para prevenir la
Obligaciones y ocurrencia de accidentes de trabajo y enfermedades laborales por la
responsabilidades.
exposición a los diferentes factores de riesgo presentes en el desarrollo de
las tareas.
Se cumplen con el
Articulo 20
Obligaciones
Articulo 7 [Link] y evaluar los riesgos
en espacios confinados antes de
iniciar labores.
Se cumplen con el
Articulo 18
Obligaciones
Articulo 7 [Link] las evaluaciones
médicas.
Se cumplen con el
Articulo 30
Obligaciones
Articulo 7 3. Garantizar la formación y
entrenamiento en trabajo en espacios
confinados a todos los trabajadores y
contratistas involucrados.
Se cumplen con el
Articulo 20 al 27.
Obligaciones
Articulo 7 4. Suministrar los elementos de
protección personal a todos los
trabajadores que realicen trabajos en
espacios confinados.
Ministerio de trabajo
Obligaciones
Articulo 7 5. Verificar que en los casos que los
procesos de formación y entrenamiento
sean realizados por entes externos, estos
cumplan con lo establecido en la presente
resolución.
Se cumplen con el
Articulo 13 al 14
Obligaciones
Articulo 7 6. Establecer y documentar los
procedimientos de trabajo en espacios
confinados de acuerdo con su nivel y tipo
de riesgo.
Se cumplen con el
Articulo 13 al 14
Obligaciones
Articulo 7 7. Realizar los trabajos desde el exterior
del espacio confinado, siempre que los
medios técnicos lo permitan.
Se cumplen con el
Articulo 9 Articulo 27
Obligaciones
Articulo 7 8. Implementar en compañía con la ARL,
los planes de prevención, preparación y
respuesta ante emergencias y
procedimientos de rescate y disponer con
talento humano, recursos técnicos y
equipos, necesarios para asegurar la
respuesta en eventos de emergencia.
9. Las empresas contratantes de actividades o servicios
que requieran trabajo en espacios confinados deben
proporcionar al contratista información sobre el espacio
confinado, incluyendo:
a) Condiciones de mantenimiento, riesgo y uso, del
Obligaciones espacio confinado.
Articulo 7 b) Peligros, operación y controles dentro de o cerca del
espacio.
c) Cualquier otra información relevante y necesaria para
la realización de la actividad.
d) Inducción al contratista de las normas de seguridad de
la empresa.
e) Las fichas de datos de seguridad de los productos
contenidos en los espacios confinados.
Obligaciones
[Link] que los contratistas cuenten con la formación,
Articulo 7 establecida por talento humano, en el manejo de los equipos y
Elementos de Protección Personal (EPP) y controles necesarios
para realizar la actividad de forma segura en el espacio
confinado. Así mismo el empleador y/o contratante debe
definir las responsabilidades junto con el contratista respecto
del desarrollo de la actividad.
Se cumplen con el
Articulo 10
Obligaciones
Articulo 7 11. Supervisar la aplicación de medidas
de seguridad y salud de los trabajadores y
contratistas de acuerdo con la presente
resolución.
Se cumplen con el
Articulo 17
Obligaciones
Articulo 7 12. Garantizar que el acceso al espacio
confinado se produce solo después de la
emisión por escrito del permiso de trabajo
en espacios confinados y Análisis de
Peligros Por Actividad (APA).
Se cumplen con el
Articulo 17 y 20
Obligaciones 13. Detener cualquier tipo de trabajo en caso de que se
Articulo 7 presente un peligro no identificado o no controlado y en
caso necesario proceder a desalojar el espacio
confinado. Se retorna al trabajo una vez establecidos los
controles adecuados, dejando registro en el permiso de
trabajo.
Se cumplen con el
Articulo 21
Obligaciones 14. Garantizar la operación y verificación de los equipos
Articulo 7 de monitoreo de gases y vapores requeridos según la
recomendación del fabricante.
Se cumplen con el
Articulo 21
Obligaciones 15. La prueba funcional del equipo de monitoreo de
Articulo 7 gases debe realizarse antes de cada uso, esta indicará si
es necesario realizar un procedimiento de ajuste de
sensores.
Se cumplen con el
Articulo 21
Obligaciones [Link] empleador y/o contratante deberá realizar prueba
funcional de los equipos detectores de gases, garantizando que
Articulo 7 sean hechas con un gas patrón con certificado vigente emitido
por el fabricante del gas, bajo los parámetros e indicaciones del
fabricante del equipo detector de gas, el empleador y/o
contratante debe garantizar por medio de un procedimiento
escrito y registros, la trazabilidad de las pruebas funcionales de
los equipos de medición.
Se cumplen con el
Articulo 21
Obligaciones 17. Asegurar la capacitación para el uso, prueba funcional y
ajuste de sensores de los equipos de medición de atmósferas,
Articulo 7 dichas capacitaciones deberán ser impartidas por personal
calificado.
Se cumplen con el
Articulo 21,22,23,24,26 y 27
Obligaciones
Articulo 7 18. Exigir a los fabricantes y proveedores de los equipos
utilizados para trabajos en espacios confinados que se
adquieran, el suministro de las fichas técnicas y manuales de
usuario en el idioma castellano.
Se cumplen con el
Articulo 21,22,23,24,26 y 27
Obligaciones
Articulo 7 19. Garantizar que las fichas técnicas y manuales de los
equipos a utilizar estén disponibles en el idioma de los
trabajadores a quienes va dirigido o sean comprendidas por
ellos.
.
Se cumplen con el
Articulo 26
Obligaciones
Articulo 7 [Link] que el aire suministrado (línea de aire) o
autocontenido (aire comprimido) sea aire respirable y que
cumpla con los requerimientos de normas nacionales o
internacionales vigentes.
.
Se cumplen con el
Articulo 20 y 21
Obligaciones
Articulo 7 21. Garantizar la evaluación atmosférica antes del ingreso y
durante el desarrollo del trabajo en los espacios confinados. Las
pruebas atmosféricas deben ser realizadas por una persona
capacitada en el manejo del equipo respectivo.
.
Se cumplen con el
Articulo 20 y 21
22. Evaluar los riesgos específicos derivados de las atmósferas
explosivas, teniendo en cuenta, al menos:
Obligaciones a) La probabilidad de formación y la duración de atmósferas
Articulo 7 explosivas, incluido el material particulado.
b) Las probabilidades de la presencia y activación de focos de
ignición, incluidas las descargas electrostáticas.
c) Las instalaciones, las sustancias empleadas, los procesos
industriales y sus posibles interacciones.
d) Las proporciones de los efectos previsibles.
Se cumplen con el
Articulo 3 y 4
23. Identificar todos los espacios confinados con señalización
permanente o temporal de acuerdo con la presente resolución.
Obligaciones
Articulo 7
Se cumplen con el
Articulo 22
24. Garantizar la ventilación, natural o forzada, necesaria para la
ejecución segura de los trabajos en espacios confinados.
Obligaciones
Articulo 7
Se cumplen con el
Articulo 30
25. Disponer de un supervisor de trabajo en espacios confinados y
de un vigía de seguridad para trabajos en espacios confinados; lo
Obligaciones cual no significa la creación de nuevos cargos.
Articulo 7 .
Se cumplen con el
Articulo 12
26. Incluir en su Sistema de Gestión de la Seguridad y Salud en el
Trabajo SG-SST, el Programa de Gestión para el Trabajo en
Obligaciones Espacios Confinados.
Articulo 7
Artículo 30, Resolución 0491 de 2020,
Contenidos de los programas de
Alcance de los formación.
programas
Serán diseñados y adoptados de los
programas básicos diseñados por el
Sena, anexos a la presente resolución.
Esta formación debe actualizarse cada tres (3) años o cuando se
cambie el personal a cargo o la tecnología. Resolución 2605 de
2020.
Medidas De •Son aquellas dirigidas para ADVERTIR y AVISAR al trabajador
la presencia de peligros durante el desarrollo del trabajo en
Prevención: Definición, espacios confinados y/o la modificación de estructuras y
Clasificación, Selección. procedimientos para minimizar o evitar la exposición a riesgos del
trabajador en estos espacios.
Artículo 16. Controles administrativos
Rotación del
Delimitación del área. Control de acceso
personal.
Procedimientos
Señalización del área. específicos en espacios Bloqueo y etiquetado.
confinados
Análisis de Peligros
por Actividad (APA) Permiso de trabajo.
Artículo 18. Medidas personales.
Evaluaciones
medicas.
Se prohíbe realizar cualquier trabajo en
espacios confinados de forma individual
o aislada.
El empleador y/o contratante debe garantizar que los equipos,
herramientas y accesorios a utilizar en el espacio confinado, cuentan
con las características técnicas
Artículo 18. Medidas personales.
El empleador y/o contratante debe proporcionar y garantizar
que todos los trabajadores que están en un espacio confinado
cuenten con todos los equipos de control de riesgos, previstos en el
permiso de trabajo..
En caso de presencia de una atmósfera de peligro inmediatamente
peligrosa para la vida o la salud, al espacio confinado solo se
puede entrar después de una renovación total de la atmósfera
mediante técnicas de ventilación o con un equipo de suministro
de aire respirable.
LA HOJA DE DATOS DE SEGURIDAD
Ficha de datos de Qué es?
seguridad: definición, Es un importante documento que permite comunicar, en forma muy completa, los peligros
que ofrecen los productos químicos tanto para el ser humano como para la
contenido, valores límite
infraestructura y los ecosistemas. También informa acerca de las precauciones
umbral (TLV), Límite de requeridas y las medidas a tomar en casos de emergencia.
explosividad (LEL),
concentraciones Comúnmente se le conoce con el nombre MSDS, sigla que proviene del idioma inglés y
Inmediatamente peligroso se traduce “Hoja de Datos de Seguridad de Materiales” o ficha de seguridad; una
para la vida y la salud (IPVS). MSDS es diferente de una “ficha técnica” ya que ésta tiene mayor información acerca de las
especificaciones exactas e instrucciones para el uso del producto.
LA HOJA DE DATOS DE SEGURIDAD
Ficha de datos de
Quien la elabora?
seguridad: definición,
contenido, valores límite Cada producto químico o mezcla de ellos, debe tener su hoja de seguridad; por ello
umbral (TLV), Límite de quien la elabora debe ser quien conoce a la perfección sus propiedades, es decir, el
explosividad (LEL), fabricante del producto.
concentraciones
Inmediatamente peligroso Para construir este documento puede ser necesario enviar muestras de los
productos entidades especializadas y serias donde realizan las respectivas pruebas
para la vida y la salud (IPVS).
toxicológicas, propiedades fisicoquímicas, etc., o realizar una revisión bibliográfica
responsable.
Es muy importante entonces observar la fuente de la información para mayor
confiabilidad.
LA HOJA DE DATOS DE SEGURIDAD
Ficha de datos de
Quien suministra las MSDS?
seguridad: definición,
Los fabricantes que emiten sus hojas de seguridad confían la administración y
contenido, valores límite suministro de las mismas a centros de información, como CISTEMA, que existen en
umbral (TLV), Límite de diferentes países y en los cuales se acopia la información en bancos de datos.
explosividad (LEL), Dichos centros tienen la ventaja de prestar un servicio 24 horas, muy útiles en caso
concentraciones de emergencia o para consultas permanentes; de lo contrario, cada empresa
Inmediatamente peligroso fabricante requeriría contar con servicios similares únicamente para dar respuesta
sobre la peligrosidad de sus productos.
para la vida y la salud (IPVS).
LA HOJA DE DATOS DE SEGURIDAD
Qué normatividad existe al respecto?
Ficha de datos de En la actualidad, el decreto 1609 de 2002 sobre transporte de mercancías peligrosas
seguridad: definición, en Colombia obliga el uso del formato de elaboración para MSDS según la norma
contenido, valores límite técnica NTC 4435, última actualización: 15-12-2010.
Dicho documento sugiere 16 secciones organizadas en los siguientes bloques de
umbral (TLV), Límite de
información que respondan a las preguntas:
explosividad (LEL), 1. Identificación (secciones 1-3) Cuál es el material y qué necesito saber
concentraciones inmediatamente en una emergencia?
Inmediatamente peligroso 2. Emergencias (secciones 4-6) Qué debo hacer si se presenta una situación
para la vida y la salud (IPVS). peligrosa?
3. Manejo y precauciones (secciones 7-10) Cómo puedo prevenir que ocurran
situaciones peligrosas?
4. Complementario (secciones 11-16) Existe alguna otra información útil acerca de
este material?
En Colombia el uso de las MSDS está reglamentado también por la ley 55 de 1993,
promulgada por el decreto 1973 de 1995.
LA HOJA DE DATOS DE SEGURIDAD
Ficha de datos de
seguridad: definición,
contenido, valores límite
umbral (TLV), Límite de
explosividad (LEL),
concentraciones
Inmediatamente peligroso
para la vida y la salud (IPVS).
Hay dos tipos de ventilación:
• Ventilación Forzada, como la
Inyección, la extracción.
Ventilación natural, como el viento y la
RESPONSABILIDADES convección (no útil para rescate)
DE EL VIGÍA.
3. Ventilación ART, 22
Hay dos tipos de ventilación:
¿Qué ventilación utilizaría?
RESPONSABILIDADES
DE EL VIGÍA.
O2
3. Ventilación ART, 22
Ejercicios
Ejercicios
La Caja del Respiradero
Conectado a un compresor móvil o de la planta, la caja del respiradero
Breather Box® facilita el aire de respiración del grado-D para 1 a 8 usuarios
(basados en modelo) y supervisa continuamente para el monóxido de
carbono (CO). CO/O2 y los modelos intrínsecamente seguros.
Articulo 26 Equipos de
respiracion
Por favor especifique 1/4"
accesorios de estilo Hansen o Schrader al ordenar.
•El aire dentro del cilindro no tiene un tiempo de consumo, sino un volumen en
litros.
Duración y consumo
del aire •30 min. 2216psi (45 ft3x28.1)= 1264. lts
•60 min. 4500psi (83 ft3x28.1)=2332.3 lts.
•Conversión 1 ft3= 28.1 lts.
Duración y
consumo del aire
Las recomendaciones sugieren que una
persona que esta habiduado al equipo debe
consumir 40 lts de aire por minuto.
1264.5 lts/ 40 lts/min= 31.6 min.
2332.3 lts/ 40 lts/min= 58.3 min.
PERMÍTANOS BRINDARLE UN
SERVICIO DE CALIDAD
E-MAIL
figue19937@[Link]
sanfirez@[Link]
NÚMERO DE CONTACTO
CEL: 3162512042
