SULIT 3764/2

Section A
Bahagian A
Answer any one question
[20 marks]
Jawab mana-mana satu soalan
[20 markah]

(a) (b) (c)

Fugure 1
Rajah 1

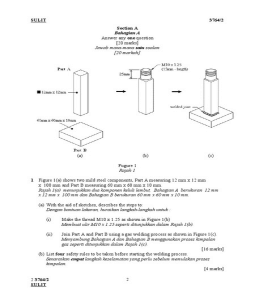

1 Figure 1(a) shows two mild steel components, Part A measuring 12 mm x 12 mm

x 100 mm and Part B measuring 60 mm x 60 mm x 10 mm.
Rajah 1(a) menunjukkan dua komponen keluli lembut, Bahagian A berukuran 12 mm
x 12 mm x 100 mm dan Bahagian B berukuran 60 mm x 60 mm x 10 mm.

(a) With the aid of sketches, describes the steps to:

Dengan bantuan lakaran, huraikan langkah-langkah untuk :

(i) Make the thread M10 x 1.25 as shown in Figure 1(b)

Membuat ulir M10 x 1.25 seperti ditunjukkan dalam Rajah 1(b).

(ii) Join Part A and Part B using a gas welding process as shown in Figure 1(c).
Menyambung Bahagian A dan Bahagian B menggunakan proses kimpalan
gas seperti ditunjukkan dalam Rajah 1(c).
[16 marks]
(b) List four safety rules to be taken before starting the welding process.
Senaraikan empat langkah keselamatan yang perlu sebelum memulakan proses
kimpalan.
[4 marks]

2 3764/2 2
SULIT
SULIT 3764/2

Figure 2
Rajah 2

2 Figure 2 shows a front view of a house. The window and door frame are made of wood.
The door frame is installed during wall construction process.
Rajah 2 menunjukkan pandangan hadapan sebuah rumah. Pemidang tingkap dan pintu
diperbuat daripada kayu. Pemidang pintu dipasang semasa proses pembinaan dinding
bata.

Based on Figure 2:
Berdasarkan Rajah 2:

a) i) State the bonding method of the brick wall.

Nyatakan kaedah ikatan dinding bata itu.
[2 marks]

ii) Explain the method of installing the door frame. Sketch a labelled diagram to
support your answer.
Terangkan kaedah pemasangan pemidang pintu itu. Lakar gambarajah
berlabel untuk menyokong jawapan anda.
[10 marks]

iii) List two hand tools used to complete the works.

Senaraikan dua alat tangan yang digunakan untuk menyiapkan kerja tersebut.
[2 marks]

iv) Sketch one type of a wooden door.

Lakarkan satu jenis pintu kayu.
[2 marks]

b) State two important aspects to be emphasized during construction of the wall

and instalallation of the door frame.
Nyatakan dua aspek penting harus dititik beratkan semasa pembinaan dinding
dan pemasangan pemidang pintu itu.
[4 marks]

3 3764/2 3
SULIT
SULIT 3764/2
Section B
Bahagian B
Answer any one question
[20 marks]
Jawab mana-mana satu soalan
[20 markah]

Figure 3
Rajah 3

3 Figure 3 shows a profile of a leveling area that has sketched a group student before their group
performing land survey practical. The staff reading have marked at every station during
practical work..
Rajah 3 menunjukan profil satu kawasan ukur aras yang telah di lakar oleh seorang
pelajar sebelum kumpulan mereka menjalankan praktikal ukur aras. Bacaan staf ukur
aras ditandakan pada setiap stesen ketka menjalankan kerja praktikal.

a) By using Appendix A1,

Dengan menggunakan Lampiran A1,

i) complete the levelling documentation form.

lengkapkan borang pembukuan ukur aras.

ii) calculate the arithmetic checked values and fill in the error value
kira nilai semakan aritmetik dan masukkan nilat ralat [12
marks]

b) Plot the land profile cross-section form by using Appendix A2

Plotkan profil keratan tanah dengan mengggunakan Lampiran A2. [8 marks]

4 3764/2 4
SULIT
SULIT 3764/2

Figure 4
Rajah 4

4 Figure 4 shows an incomplete schematic circuit of a hydraulic system, which is use to lift the
load Y. The piston area is 0.25 m2 and its displacement of motion X is 20 mm.
Rajah 4 menunjukkan litar skimetik sistem hidraulik yang tidak lengkap bertujuan untuk
mengangkat beban Y. Keratan rentas omboh ialah 0.25 m2 dan sesaran pergerakannya, X ialah
20 mm.

a) i). Calculate the load Y in unit kilogram (kg) if the reading of component Q is 2.0 KPa
Kira beban Y dalan unit kilogram (kg) jika bacaan komponen P ialah 2.0 KPa.
[6 marks]

ii). If the time taken by the piston to move upward in the cylinder T is 5 second, calculate
the power used.
Jika masa yang diambil oleh rod omboh naik didalam selinder T ialah 5 saat,
hitungkan kuasa yang digunakan. [6 marks]

b). State two factors that affected the fluid flow in a pipeline.
Nyatakan dua faktor yang mempengaruhi aliran bendalir didalam paip. [2 marks]

c). Complete the schematic circuit and symbol of hydraulic components Q, R, S. [6 marks]
Lengkapkan litar skimetik itu dan symbol komponen hydraulic Q, R, S.

5 3764/2 5
SULIT
SULIT 3764/2

Section C
Bahagian C
Answer all questions
[60 marks]
Jawab semua soalan
[60 markah]

Basic Operation Of A Satellite Communication System

Figure 5
Rajah 5
5 Figure 5 shows the concept of transmission signals in the satellite communication
system.
Rajah 5 menunjukkan konsep penghantaran isyarat bagi sistem perhubungan satelit.

a) State 3 information signals that may use satellite as a communication channel.

Nyatakan 3 jenis isyarat yang boleh menggunakan satelit sebagai saluran
perhubungan.
[3 marks]

b) Explain the basic operation in a satellite communication.

Terangkan kendalian asas pada perhubungan satelit
[4 marks]

c) Transponder in a satellite communication is act as a repeater station for electronics

communication. With the aid of a block diagram, explain the communication process
in the transponder.
Transponder yang terdapat dalam sistem perhubungan satelit adalah bertindak
sebagai stesen pengulang perhubungan elektronik. Dengan bantuan rajah blok,
terangkan proses perhubungan yang dilaksanakan oleh transponder.
[13 marks]

6 3764/2 6
SULIT
SULIT 3764/2

Figure 6
Rajah 6

6 Figure 6 shows a disposable bin for a toxic substance. The bin consist a cap that operates
by pneumatic system. Below are the criteria of the disposable bin operation.
Rajah 6 menunjukkan sebuah tong penyimpanan bahan toksid. Penutup tong ini
beroperasi menggunakan sistem pneumatik. Kriteria operasi tong adalah seperti berikut:

 The piston moves at position Q to open the cap

Omboh bergerak pada kedudukan Q untuk membuka penutup.

 The piston moves at position P to close the cap

Omboh bergerak pada kedudukan P untuk menutup penutup

 The cap always closed while not in used

Penutup sentiasa tertutup apabila tidak digunakan

 Piston speed can be controlled during closing operation

Kelajuan omboh boleh dikawal semasa operasi penutupan

Based on the criteria above

Berdasarkan kriteria selinder di atas :

a) State the component used for controlling the piston speed.

Nyatakan komponen yang digunakan untuk mengawal kelajuan pergerakkan omboh
tersebut.
[2 marks]
b) Sketch the pneumatic system circuit to fulfil all the criteria.
Lakar litar sistem kawalan pneumatik yang memenuhi semua kriteria.
[8 marks]
c) Explain the circuit operation.
Terangkan prinsip kendalian litar tersebut.
[10 marks]

7 3764/2 7
SULIT
SULIT 3764/2

Figure 7
Rajah 7

7 Figure 7 shows a table used for a dinner function. After it was used, the following
problem are observed:
Rajah 7 menunjukkan sebuah meja yang digunakan untuk satu majlis jamuan makan.
Setelah meja tersebut digunakan, masalah tersebut dikesan:

 Guess have to stand up to take a food because the table is too wide.
Tetamu terpaksa berdiri untuk mendapatkan makanan kerana meja yang
terlalu lebar.

 Guess have to bent down while eating.

Tetamu terpaksa membongkok badan semasa makan.

 It is not easy to move and store the table.

Sukar untuk membawa dan menyimpan meja tersebut.

 Limited to 6 person per table only.

Terhad kepada 6 orang sahaja.

a) With the aid of sketching, describe how the problems can be solved according to the
factors below:
Dengan bantuan lakaran, huraikan bagaimana masalah itu diatasi berdasarkan
faktor-faktor di bawah:

i) Human
Manusia

ii) Function
Fungsi

iii) Strength
Kekuatan
[16 marks]
b) State four processes in design activities.
Nyatakan empat proses dalam aktiviti merekabentuk.
[4 marks]
END OF QUESTION PAPER

8 3764/2 8
SULIT
SULIT 3764/2
KERTAS SOALAN TAMAT
Appendix A1
Name ………………………………………………………..
Nama
Form …………………………
Tingkatan

9 3764/2 9
SULIT
SULIT 3764/2
Question no. 3.a)

Levelling DouimentationFform

Back Intermediate Fore Reduced Chainage

Rise Fall Remark
Sight Sight Sight Level (m)
1.860         76.230   BM1, RL = 76.230
    0.195   76.425 0 A
      20 B
  1.040     40 C
0.880     0.850 60 D
      0.345 80 E
    0.005   100 F
    0.685 0.535   76.395 120 BM2, RL = 76.390

    Error



Appendix A2

Name ………………………………………………………..
Nama
Form …………………………

10 3764/2 10
SULIT
SULIT 3764/2
Tingkatan

Question no. 3.b)

11 3764/2 11
SULIT
SULIT 3764/2

Vertical scale
1:100

Horizontal scale
1:1000

80.000

75.000

70.000


Reduced level
70.000

76.425

Reduced Level
0.00

Chainage

12 3764/2 12
SULIT
