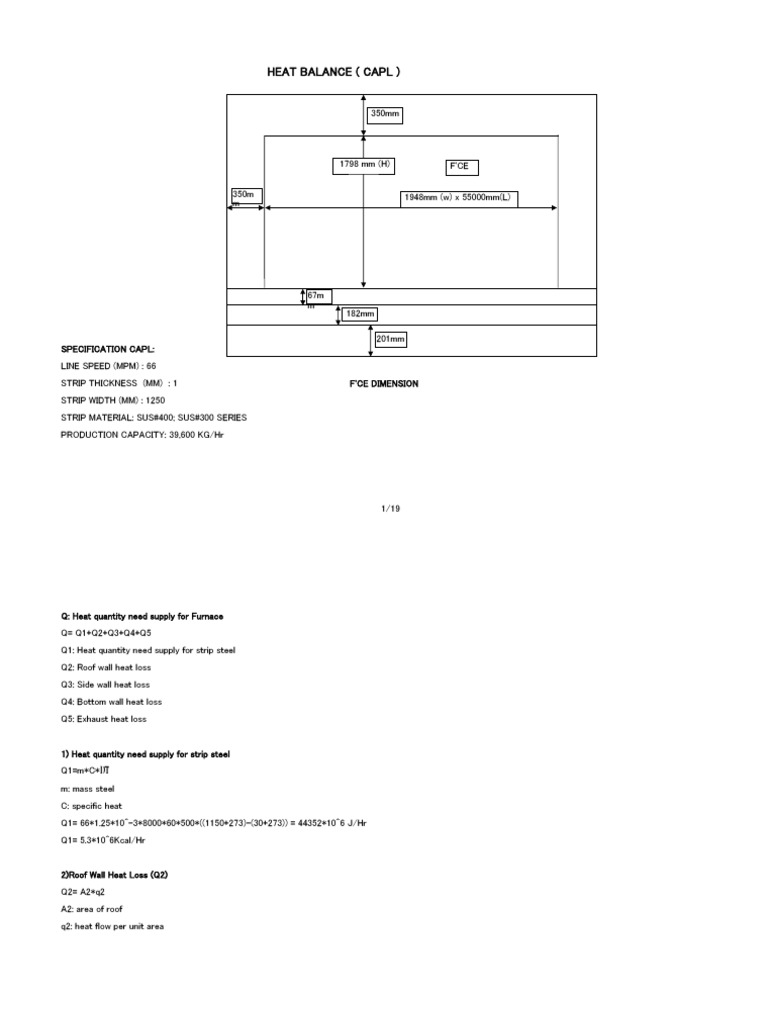

HEAT BALANCE ( CAPL )

350mm

1798 mm (H) F'CE

350m 1948mm (w) x 55000mm(L)

m

67m
m
182mm

201mm
SPECIFICATION CAPL:
LINE SPEED (MPM) : 66
STRIP THICKNESS (MM) : 1 F'CE DIMENSION
STRIP WIDTH (MM) : 1250
STRIP MATERIAL: SUS#400; SUS#300 SERIES
PRODUCTION CAPACITY: 39,600 KG/Hr

1/19
Q: Heat quantity need supply for Furnace
Q= Q1+Q2+Q3+Q4+Q5
Q1: Heat quantity need supply for strip steel
Q2: Roof wall heat loss
Q3: Side wall heat loss
Q4: Bottom wall heat loss
Q5: Exhaust heat loss

1) Heat quantity need supply for strip steel

Q1=m*C*DT
m: mass steel
C: specific heat
Q1= 66*1.25*10^-3*8000*60*500*((1150+273)-(30+273)) = 44352*10^6 J/Hr
Q1= 5.3*10^6Kcal/Hr

2)Roof Wall Heat Loss (Q2)

Q2= A2*q2
A2: area of roof
q2: heat flow per unit area

2/19
 ε＝ 0.90 ta（℃）＝ 30
ｔ0（℃)＝ 80.0
CERAMIC FIBER 1100 L(ｍ)＝0.05
t2
CERAMIC MODULE 1430 L(ｍ)＝ 0.3

ｔ1（℃）＝ 1150℃
Q2：heat loss of radiation（Qhr）+heat loss of conduction（Qhc）
ｑ2=hr+hc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) 312 Kcal/m2・h
hc=2.8(t0-ta)^(1/4)*(t0-ta) 372 Kcal/m2・h
q2= 684 Kcal/m2・h

Roof Heat Loss Area A2=(1948+350)*(55000)/10^6= 119.8 m2

Roof Heat Loss Q2=A2*ｑ2＝ =119.8*684= 81943 Kcal/h

3/19
3）　Side Wall Heat Loss (Q3)

Q3= A3*q3
t1=1150 ε A3: area of Side wall
t2 0.9 q3: heat flow per unit area

Q3：heat loss of radiation（Qhr）+heat loss of conduction（Qhc）

ｑ3=hr+hc
t0=80 hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) 312 Kcal/m2・h
hc=2.2(t0-ta)^(1/4)*(t0-ta) 292 Kcal/m2・h
L(m) = 0.3 L(m)=0.05 q3 604 Kcal/m2・h
CM-1430 CF-1100 ta=30

Side Wall Heat Loss Area A3=(1798+(350+450)/2)*55000*2/10^6= 241.8 m2

Side Wall Heat Loss Q3=A3*q3＝ Q=241.8*604 146047 Kcal/h

4/19
4）　Bottom Wall Heat Loss (Q4)
Q4= A4*q4
ｔ1（℃）＝ 1150 A4: area of bottom
L1(ｍ)＝ 0.067 t2 SK-36 q4: heat flow per unit area

L2(ｍ)＝ 0.182 t3 B-1

L3(ｍ)＝ 0.201 B-5

ｔ0（℃）＝ 80
ε＝ 0.90
ta（℃）＝ 30

Q4：heat loss of radiation（Qhr）+heat loss of conduction（Qhc）

ｑ2=hr+hc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) 312 Kcal/m2・h
hc=1.5*(t0-ta)^(1/4)*(t0-ta) 199.5 Kcal/m2・h
q4= 511.5 Kcal/m2・h
Bottom Heat Loss Area A2=(1948+350)*(55000)/10^6= 119.8 m2

Bottom Wall Heat Loss Q4=A4*ｑ4 Q4=511.5*119.8= 61278 Kcal/h

5/19
 Roof wall 81943 Kcal/h
Side Wall 146047 Kcal/h
Bottom 61278 Kcal/h
TOTAL HEAT LOSS OF FURNACE WALL 289268 Kcal/h
5) HEAT LOSS OF EXHAUST (Q5)
Kind of Fuel: LPG
Composition : C3H8-60%
C4H10-40%
Low calorific value : 25000 Kcal/Nm3
Furnace temperature 1150 （℃）
Exhaust temperature 850 （℃）
Excess air ratio: 1,15
combustion reaction of Fuel Gas:
C3H8 + 5O2 3CO2 + 4H2O+ N2 + O2
C4H10 + 6,5O2 4CO2 + 5H2O + N2 + O2

CO2 = (3[C3H8]+4[C4H10])/100 = (3*60+4*40)/100= 3,4 Nm3/Nm3

H2O= (4[C3H8]+5[C4H10])/100 = (4*60+5*40)/100= 4,4 Nm3/Nm3

O2= (5[C3H8]+6,5[C4H10])/100 = (5*60+6,5*40)/100= 5,6 Nm3/Nm3

composition of Air: 21% O2 , 79% N2

6/19
 Þ 21%* AIR = 5,6
Þ AIR = 26,67 Nm3/Nm3
Excess air ratio : 1,15
Quantity Air need supply : 26,67*1,15=30,67 Nm3/Nm3

Amount of N2 after reaction : N2=30,67*79% = 24.2 Nm3/Nm3

Amount of O2 abundant After reaction : O2 = 21% (30,67-26,67) = 0,84 Nm3/Nm3

Exhaust
% Nm3
1150℃ 850℃ 30℃
CO2 10,35 3,4 773 582 120
H2O 13,4 4,4 546 431 104
N2 73,7 24,2 469 370 94
O2 2,55 0,84 508 391 94
TOTAL 100% 32,84 400 98

[ 25000 - 32,84 *(400-98)] *G fuel = Q1+Q2+Q3+Q4

15082* G fuel = 5589268
G fuel = 5589268/15082 = 370,6 Nm3/Hr

TOTAL HEAT LOSS OF EXHAUST: Q5= G fuel * 32,84*(400-98)= 3675492 Kcal/Hr

7/19
Q: Heat quantity need supply for Furnace
Q= Q1+Q2+Q3+Q4+Q5 = 5,3*10^6 + 81943 + 146047 + 61278 + 3675492 = 9,26*10^6 Kcal/Hr

Degree of redundancy need supply: 25%

Total heat quantity need supply : 11,575,000 Kcal/Hr

8/19
 ③1＆2層断熱炉壁放熱計算（演習問題）

Heat Loss OF Furnace Wall

200mm CF-1400 　℃

2000mm F'ce Temp. 　 970℃

3000mmW x 5000mm
230mm

CF-1400 　℃

230mm IFB-1100 　℃

65mm 650℃ 　
IB

炉壁熱損失（Roof）＝ Q1=A*ｑ1＝ Q2=A*ｑ2 Kcal/h A：面積　ｍ2

輻射放熱損失
hr=4.88*ε(((273+t0）/100）^4-(（273+ta)/100)^4)/(t0-ta) Kcal/m2h℃
対流熱損失

9/19
 ③1＆2層断熱炉壁放熱計算（演習問題）

上向き hc(天井）=2.8*(t0-ta)^(1/4) Kcal/m2h℃

垂直壁 hc(側壁）=2.2*(t0-ta)^(1/4) Kcal/m2h℃
下向き hc(床）=1.5*(t0-ta)^(1/4) Kcal/m2h℃
1）　Roof Wall Heat Loss

ＣＦ-B 1400　
ta（℃）＝ 30 ℃ λ：　熱伝導率 Kcal/m・h
ε＝ 0.65 λ=(-0.01648*(1-0.01112*(ｔ1+ｔ0)/2-1.412/1000000*((ｔ1+ｔ0)/2)^2))*ｋ
ｔ0（℃）＝
K 2.00 K=λの補正係数
λ0= λ0＝λxK
ＣＦ-B 1400　 L(ｍ)＝ 0.2
Ｌ/λ0
ｔ1（℃）＝ 970
℃ Q1：Wall の伝導による熱損失 Kcal/m2・h
ｑ1=（ｔ1-ｔ0）/（Ｌ1/λ1）
Q2：外板から大気への輻射放熱損失（Qhr）+風による対流熱損失（Qhc） Kcal/m2・h
ｑ2=hr+hc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) Kcal/m2・h
hc=2.8(t0-ta)^(1/4)*(t0-ta) Kcal/m2・h
Ｈｔ（ｑ2) Kcal/m2・h

10/19
 ③1＆2層断熱炉壁放熱計算（演習問題）

Roof Heat Loss Area A'=(3000+230)*(5000+230)/10^6= 16.9 m2

Roof Heat Loss Q=A*ｑ＝ =16.9*???= 0 Kcal/h

2）　Side Wall Heat Loss

ＣＦ-B 1400　
ｔ1 970 λ：　熱伝導率
t0= ε λ=(-0.01648*(1-0.01112*(ｔ1+ｔ0)/2-1.412/1000000*((ｔ1+ｔ0)/2)^2))*ｋ
0.65
Av K 2.00 K=λの補正係数
ＣＦ-B 1400　 ta λ0= λ0＝λxK
30
Ｌ/λ0
L= 0.23 ｍ
Kcal/m・h

ｑ1：Wall の伝導による熱損失 Kcal/m2・h

ｑ1=（ｔ1-ｔ0）/（Ｌ1/λ1）

ｑ2：外板から大気への輻射放熱損失（Qhr）+風による対流熱損失（Qhc） Kcal/m2・h

11/19
 ③1＆2層断熱炉壁放熱計算（演習問題）

ｑ2=hr+hc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) Kcal/m2・h
hc=2.2(t0-ta)^(1/4)*(t0-ta) Kcal/m2・h
Ｈｔ（q2) Kcal/m2・h

Side Wall Heat Loss Area A'=(2000+(200+230)/2)*(2*(3000+230)+2*(5000+230))/10^6= 37.5 m2

Side Wall Heat Loss Q=A*ｑ＝ Q='37.5*647= 0 Kcal/h

2）　Bottom Wall Heat Loss

λ：　熱伝導率 Kcal/m・h
ｔ1（℃）＝ 970 IFB 1100(LBK28) λ1=0.15*（1+0.00133*(ｔ1+t2)/2）*K1
IB 650(シリカＢ) λ2=0.035*(1+0.002857*(t2+t0)/2)*K2
IFB 1100 L1(ｍ)＝ 0.2
ｔ2（℃）＝ K1 1.00 K2 1.30 K=λの補正係数
IB 650 L2(ｍ)＝ 0.065 λ10= λ20= λ0＝λxK
ｔ0（℃）＝ ℃ Ｌ1/λ10 Ｌ2/λ20
ε＝ 0.65 ta（℃）＝ 30

ｑ1：Wall の伝導による熱損失 ｑ1=(t1-t2)/(L1/λ1)’=(t2-t0)/(L2/λ2) ’=(t1-t2)/(L1/λ1) Kcal/m2・h

’=(t2-t0)/(L2/λ2) Kcal/m2・h

ｑ2：外板から大気への輻射放熱損失（ｑhr）+風による対流熱損失（ｑhc）

12/19
 ③1＆2層断熱炉壁放熱計算（演習問題）

ｑ2=hr+hc hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) Kcal/m2・h

hc=1.5*(t0-ta)^(1/4)*(t0-ta) Kcal/m2・h
Ｈｔ（Q2) Kcal/m2・h
Ｂｏｔｔｏｍ Heat Loss Area A'=(3000+230)*(5000+230)/10^6= 16.9 m2

Ｂｏｔｔｏｍ Wall Heat Loss Q=A*ｑ＝ Q='16.9*???= 0 Kcal/h

Ｔｏｔａｌ　Ｈｅａｔ　Ｌｏｓｓ Kcal/h Roof wall Kcal/h t0= ℃

Side Wall Kcal/h t0= ℃
Bottom Kcal/h t0= ℃

13/19
 ②3層断熱炉壁放熱計算 (教材)

3層断熱壁の放熱計算（例）
ｑ1=(t1-t2)/(L1/λ1)=(t2-t3)/(L2/λ2)=(t3-t0)/(L3/λ3)
ｑ2=hr+hc
hr hr=4.88*ε(((273+t0）/100）^4-(（273+ta)/100)^4)/(t0-ta)
hc(垂直壁) hc（Side)=2.2(t0-ta)^(1/4)
hc(上向き) hc(Roof)=2.8(t0-ta)^(1/4)
hc(下向き) hc(Bottom)=1.5(t0-ta)^(1/4)

耐火キャスタブル 断熱キャスタブ 断熱ﾎﾞｰﾄﾞ ＣＣ-16 ＝0.58+0.0002*ｔ

ＣＣ-16 ＬＷ-12 ｽｰﾊﾟﾃﾝﾌﾟＢ ＬＷ-12 ＝0.19+0.0001*ｔ
ｽｰﾊﾟﾃﾝﾌﾟＢ ＝0.050(1+0.0018*t)
ｔ1 1300
t2 Ｋ1 Ｋ2 Ｋ3
978.0 1 1 1.3
t3 Ｋ：熱伝導率　補正係数
590.3 ℃
t0
95.2
λ1 λ2 λ3 ta ε
λ 0.8078 0.2684 0.105 Kcal/mh℃ 30 0.80

L1 L2 L3
ｍ 0.25 0.1 0.05

Ｌ/λ 0.309 0.373 0.476 1.158

ｔ1-ｔ0 1205
Q1＝ｑ1＝ｑ2＝ｑ3 1040 1041 1041 1041
変数ｔ2 変数ｔ3 変数ｔ0
GSK 0 0 0 q1＝q2＝ｑ3
ｑ1＝（ｔ1-ｔ2）/（Ｌ1/λ1）
ｑ２＝（ｔ2-ｔ3）/（Ｌ2/λ2/）
ｑ３＝（ｔ3-ｔ0）/（Ｌ3/λ3）
ｑ1=（ｔ1-ｔ0）/（Ｌ1/λ1+Ｌ2/λ2+Ｌ3/λ3） 1041
ｑ2=ｑhr+ｑhc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4) 633

- 14 -
 ②3層断熱炉壁放熱計算 (教材)

hc=2.2(t0-ta)^(1/4)*(t0-ta) 408 ＧＳＫ

ｑ2=ｑhr+ｑhc 1041 0

- 15 -
 ④3層断熱炉壁放熱計算 (演習問題)

3層断熱壁の放熱計算（例）
ｑ1=(t1-t2)/(L1/λ1)=(t2-t3)/(L2/λ2)=(t3-t0)/(L3/λ3) Kcal/m2・h
ｑ2=hr+hc
hr hr=4.88*ε(((273+t0）/100）^4-(（273+ta)/100)^4)/(t0-ta) Kcal/m2・h
hc(垂直壁) hc（Side)=2.2(t0-ta)^(1/4)
hc(上向き) hc(Roof)=2.8(t0-ta)^(1/4)
hc(下向き) hc(Bottom)=1.5(t0-ta)^(1/4)

耐火キャスタブル 断熱キャスタブ 断熱ﾎﾞｰﾄﾞ ＣＣ-16 ＝0.58+0.0002*ｔ

ＣＣ-16 ＬＷ-12 ｽｰﾊﾟﾃﾝﾌﾟＢ ＬＷ-12 ＝0.19+0.0001*ｔ
ｽｰﾊﾟﾃﾝﾌﾟＢ ＝0.050(1+0.0018*t)
ｔ1 1250
t2 Ｋ1 Ｋ2 Ｋ3
1 1 1.3
t3 Ｋ：熱伝導率　補正係数
℃
t0

λ1 λ2 λ3 ta ε
λ 30 0.80

L1 L2 L3
ｍ 0.25 0.1 0.05

Ｌ/λ
ｔ1-ｔ0
Q1＝ｑ1＝ｑ2＝ｑ3
q1＝q2＝ｑ3
ｑ1＝（ｔ1-ｔ2）/（Ｌ1/λ1）
ｑ２＝（ｔ2-ｔ3）/（Ｌ2/λ2/）
ｑ３＝（ｔ3-ｔ0）/（Ｌ3/λ3）

ｑ1=（ｔ1-ｔ0）/（Ｌ1/λ1+Ｌ2/λ2+Ｌ3/λ3）
ｑ2=ｑhr+ｑhc
hr=4.88*ε*((273+t0）/100）^4-(（273+ta)/100)^4)

- 16 -
 ④3層断熱炉壁放熱計算 (演習問題)

hc=2.2(t0-ta)^(1/4)*(t0-ta)
ｑ2=ｑhr+ｑhc

- 17 -
 IB 保温ボードの熱伝導率

MAX（℃） Kcal/mh℃
シリカライトボード 0.15 650 0.035(1+0.002857t)
スーパシリカボード 0.13 850 0.033(1+0.00333t)
スーパテンプボード 0.28 1000 0.050(1+0.0018t)
シリカボード 0.22 650 0.040(1+0.00225t)
スーパボード 0.22 1000 0.040(1+0.00225t)
スーパボード L 0.13 850 0.033(1+0.0033t)
MGF　１号 0.1 600 0.02781(1+0.002865t+1.251*10-5t2)
MGF　２号 >0.16 600 0.02931(1+0.001695t+1.187*10-5t2)
グラスウールボード >0.15 300 0.035+0.0001t
高温用パーライトボード >0.25 >900 0.063(1+0.000635t)
パーライトボード >0.2 650 0.042(1+0.00214t)
カオウールボード 0.25 1260 0.02638(1+0.001763t+3.111*10-6t2)
カオウール１４００ボード 0.2 1400 0.03827(1+0.000347t+2.943*10-6t2)
カオウール１６００ユニフエルト 0.13 1400 0.03146(1+0.007246t+6.714*10-6t2)
スーパハニカムボード　#1400 0.8 1400 0.10135(1+0.0006692t+3.117*10-7t2)

- 18 -
 IB 保温ボードの熱伝導率

600-1400℃

- 19 -
