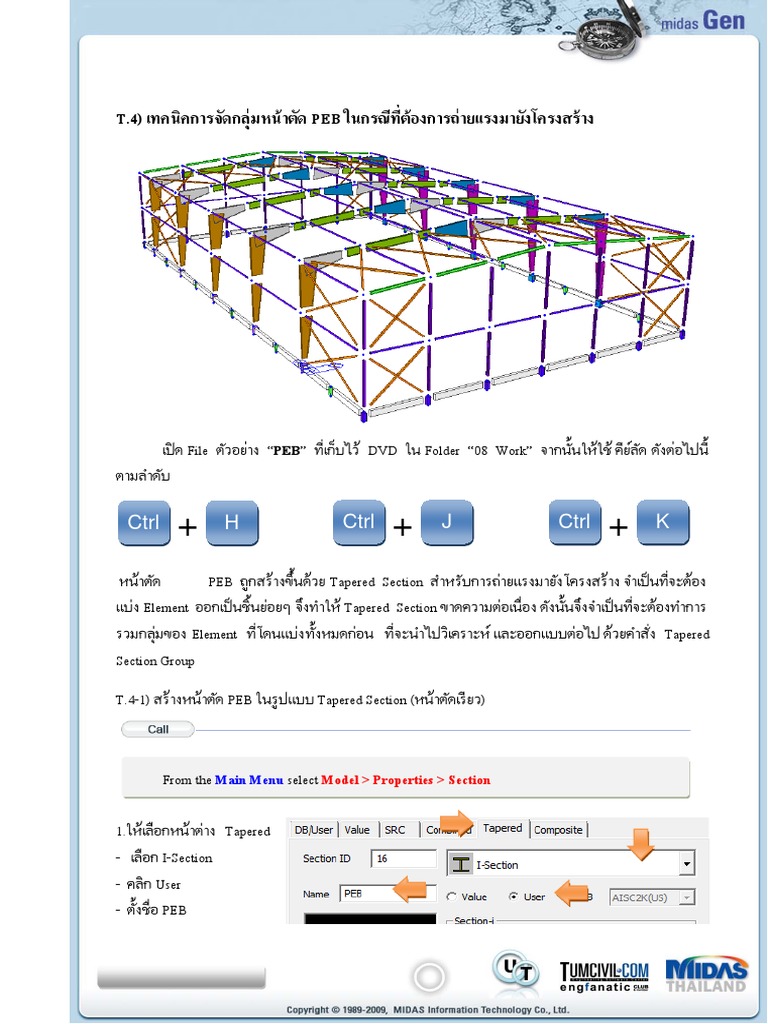

4) เทคนิคการจัดกลุ่มหน้ าตัด PEB ในกรณีทตี่ ้ องการถ่ ายแรงมายังโครงสร้ าง
เปิ ด File ตัวอย่าง “PEB” ที่เก็บไว้ DVD ใน Folder “08 Work” จากนั้นให้ใช้ คียล์ ดั ดังต่อไปนี้
ตามลําดับ
Ctrl + H Ctrl + J Ctrl + K
หน้าตัด PEB ถูกสร้างขึ้นด้วย Tapered Section สําหรับการถ่ายแรงมายังโครงสร้าง จําเป็ นที่จะต้อง
แบ่ง Element ออกเป็ นชิ้นย่อยๆ จึงทําให้ Tapered Section ขาดความต่อเนื่อง ดังนั้นจึงจําเป็ นที่จะต้องทําการ
รวมกลุ่มของ Element ที่โดนแบ่ง ทั้งหมดก่อน ที่จะนําไปวิเคราะห์ และออกแบบต่อไป ด้วยคําสัง่ Tapered
Section Group
T.4-1) สร้างหน้าตัด PEB ในรู ปแบบ Tapered Section (หน้าตัดเรี ยว)
From the Main Menu select Model > Properties > Section
1.ให้เลือกหน้าต่าง Tapered
- เลือก I-Section
- คลิก User
- ตั้งชื่อ PEB
2. สร้างหน้าตัดด้าน I & J
ตามข้อมูลด้านขวา
3. คลิก Change Offset เลือก
ตําแหน่งที่ตอ้ งการ Offset
ในรู ปแบบ Center-Bottom
4. คลิก OK
T.4-2) เปลี่ยน Section ของเสา PEB โดยวิธี
Drag & Drop
คลิกซ้ายที่ Section “PEB” ค้างไว้ จากนั้นเลื่อนเมาส์ มาวางยังหน้าต่าง Model View โดย เลือก
เป้ าหมายที่ตอ้ งการเปลี่ยนหน้าตัด เตรี ยมไว้ก่อน
เลือกแบบ Select by Window จากนั้นเลือก
Element ในวงกลมสีแดง ตามภาพด้านขวา
Drag & Drop
T.4-3) จัดกลุ่มเสา PEB ที่โดยแบ่ง Element ย่อยๆ เนื่องจากการถ่ายแรง ด้วยคําสัง่ Tapered Section Group…
From the Main Menu select Model > Properties > Tapered Section Group…
เลือกแบบ Select by Window จากนั้น
เลือก Element ในวงกลมสีแดง ตามภาพ
ด้านขวา
1.พิมพ์ชื่อ 3 ใน Group Name สําหรับ Element
List : จะแสดง ID ของ Element ตามที่ได้เลือกไว้
ข้างต้น
2. คลิก Add เพื่อบันทึกค่า
Before
After
