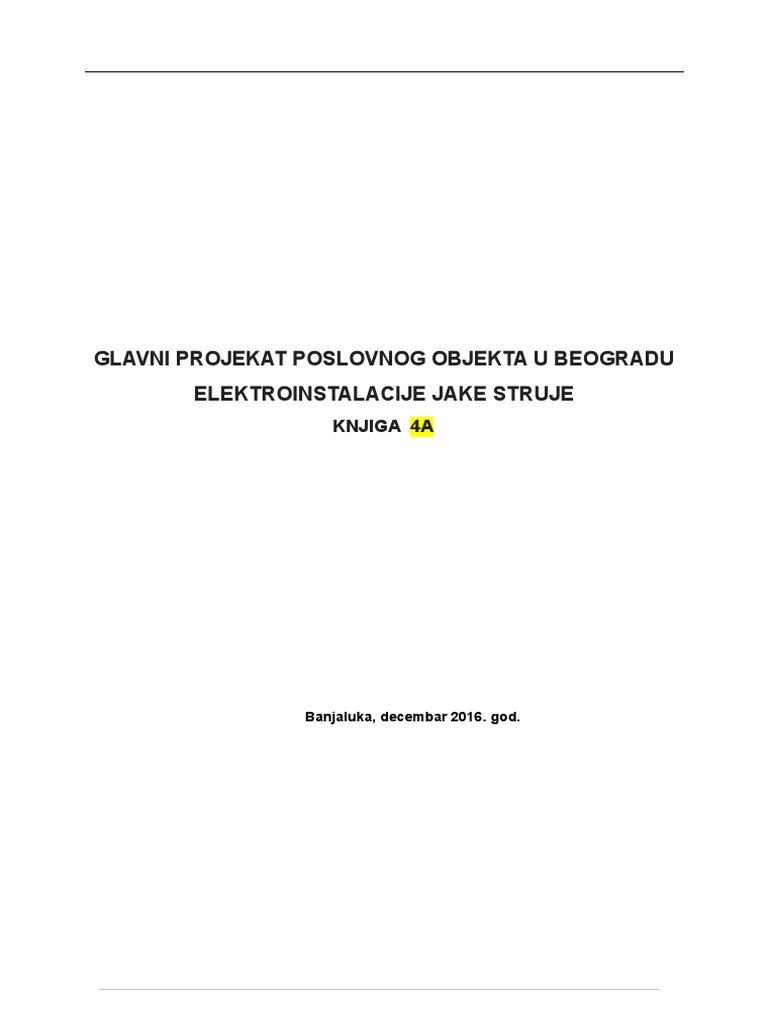

GLAVNI PROJEKAT POSLOVNOG OBJEKTA U BEOGRADU

ELEKTROINSTALACIJE JAKE STRUJE

KNJIGA 4A

Banjaluka, decembar 2016. god.

SADRŽAJ:

- OPŠTI DIO PROJEKTA

A. TEKSTUALNI DIO

1. Projektni zadatak
2. Tehnički uslovi
3. Tehnički opis i proračuni
4. Predmjer i predračun
5. Prilog zaštite na radu, zaštite životne sredine i zaštite od požara

B. GRAFIČKI DIO

1. Elektroinstalacija rasvjete – podrum

2. Elektroinstalacija rasvjete – prizemlje
3. Elektroinstalacija rasvjete – I sprat
4. Elektroinstalacija rasvjete – tipična etaža 1 (II, III sprat)
5. Elektroinstalacija rasvjete – tipična etaža 2 (IV, V, VI sprat)
6. Elektroinstalacija rasvjete – VII sprat
7. Elektroinstalacija rasvjete – VIII sprat
8. Elektroinstalacija utičnica i tehnoloških priključaka - podrum
9. Elektroinstalacija utičnica i tehnoloških priključaka - prizemlje
10. Elektroinstalacija utičnica i tehnoloških priključaka – I sprat
11. Elektroinstalacija utičnica i tehnoloških priključaka – tipična etaža 1 (II, III sprat)
12. Elektroinstalacija utičnica i tehnoloških priključaka – tipična etaža 2 (IV, V, VI sprat)
13. Elektroinstalacija utičnica i tehnoloških priključaka – VII sprat
14. Elektroinstalacija utičnica i tehnoloških priključaka – VIII sprat
15. Elektroinstalacija tehnoloških priključaka – osnova krova
16. Jednopolna šema glavnog razvodnog ormara GRO
17. Jednopolna šema razvodnog ormara garaže Rg
18. Jednopolna šema razvodnog ormara kuhinje Rk
19. Jednopolna šema razvodnog ormara konferencijske sale Rks
20. Jednopolna šema razvodnog ormara restorana i bara Rr/b
21. Jednopolna šema razvodnog ormara poslovnog prostora u prizemlju Rpr
22. Jednopolna šema razvodnog ormara poslovne etaže R1
23. Jednopolna šema razvodnih ormara poslovnih etaža R2 i R3
24. Jednopolna šema razvodnih ormara poslovnih etaža R4, R5 i R6
25. Jednopolna šema razvodnog ormara stana A RA
26. Jednopolna šema razvodnog ormara stana B RB
27. Gromobran i uzemljivač
OPŠTI DIO PROJEKTA
A. TEKSTUALNI DIO
1. PROJEKTNI ZADATAK

Projektom je potrebno riješiti elektroinstalaciju jake struje, te uzemlјenja i gromobran. Sva

rješenja moraju biti usklađena sa važećom zakonskom regulativom koja reguliše ovu oblast,
kao i sa zahtjevima investitora.

Poslovni objekat -1Po+P+7+Pe - se sastoji od deset (10) etaža (Podrum -1, Prizemlјe,
7spratova i Povučena etaža). Površina parcela na kojima leži objekat je približno 1000m2.

Elektroinstalacije jake struje

Elektroinstalacije jake struje u poslovnom objektu treba da obuhvate rasvjetu, te opšte i

namjenske utičnice kao i prklјučke za termo i hidro instalacije.

Struktura potrošača u objektu je takva da zahtijeva trostruko napajanje i to mrežno,

agregatsko i UPS .

Mrežno napajanje je iz transformatorske stanice prema UTU uslovima i konačnom

elektroenergetskom bilansu objekta. Trafostanica se nalazu u neposrednoj blizini samog
objekta. Distribucija energije po objektu započinje od glavnog razvodnog ormara do
razvodnih ormara po pojedinim dijelovima objekta. Brojila električne energije se koncentrišu
u glavnom razvodnom ormaru.

U podrumskoj etaži predviđene su garaža i kuhinja. Instalaciju za potrošače pomenutih

prostorija priklјučiti na razvodne ormare kuhinje i garaže.

Agregatsko napajanje predviđa se za potrošače koji su od vitalnog značaja za funkcionisanje

objekta. Agregat predviditi unutrašnjeg tipa i locirati ga u posebnoj prostoriji.

Instalaciju rasvjete riješiti zavisno od namjene pojedinih prostora i na osnovu standardnih

zahtijeva vezanih za jakost rasvjete.

Opšti priklјučci su uglavnom jednofazne i trofazne utičnice čiji broj i priklјučna snaga zavisi od
namjene prostora u kojem su predviđeni.

Elektroinstalacije koje omogućavaju rad, upravlјanje i kontrolu termotehničkih i hidro

instalacija uraditi u svemu prema podacima iz tih projekata.

Uzemlјenja i gromobran

Uzemlјivač predviditi kao prsten okolo objekta koji se planira graditi. Sa njega predviditi
dovolјan broj izvoda za priklјučak uzemlјivačkih i gromobranskih vodova. Za uzemlјivački
sistem predviditi kvalitetnu centralnu sabirnicu uzemlјenja. U sklopu ovog sistema predviditi
instalaciju za izjednačavanje potencijala u svim prostorima objekta.

Gromobran predviditi sa štapnom hvataljkom i uređajem za rano startovanje.

Sistem zaštite od električnog udara predviditi automatskim isklјučenjem osigurača ili zaštitnih
sklopki u sistemu ТN-C-S.
2. TEHNIČKI USLOVI

Ovi tehnički uslovi su sastavni dio projektne dokumentacije, te prema tome obavezuju
investitora i izvođača da se pri izradi projektovanih instalacija pridržavaju i ovih uslova koji
sadrže i one elemente koji nisu navedeni u tehničkom opisu i ostalom dijelu teksta, a vezani
su za izvođenje radova.

Instalacije jake struje

Tehnički uslovi za polaganje izolovanih provodnika i kablova niskog napona

Pri izradi projektovanih instalacija, potrebno je pridržavati se slјedećeg:

1. Izolovani provodnici i kablovi moraju biti zaštićeni od mehaničkih, termičkih i hemijskih
oštećenja, što se postiže, između ostalog, odgovarajućim načinom njihovog polaganja.
Prema Pravilniku o tehničkim normativima za električne instalacije niskog napona (’’Sl.
list SFRJ’’, br. 53/88 i 54/88), razlikuju se sledeći načini polaganja:
-u instalacionim cijevima i kanalima;
-u malteru ili ispod maltera;
-u zidu;
-u zemlјi;
-u vazduhu (slobodno zategnuti ili na policama, rešetkama ili nosačima).
2. Električni razvod koji je izložen vibracijama mora biti izveden sa savitlјivim provodnicima
ili kablovima.
3. Ako se u blizini električnog razvoda nalaze druge neelektrične instalacije, mora se
između njih obezbjediti takav razmak da održavanje jedne instalacije ne ugrožava druge
instalacije. Najmanji dozvolјeni razmak između električnog razvoda i drugih instalacija je
30mm.
4. Električni razvod ne smije se postavlјati ispod neelektričnih instalacija na kojima je
moguća kondenzacija vode ili drugih tečnosti.
5. Ako se električni razvod postavlјa po zidovima, najmanji dozvolјeni razmak između
elemenata električnog razvoda i zida je 5mm.
6. Kroz višežilni kabl ne smije se voditi više strujnih kola, osim u slučaju upravlјačkih i
pomoćnih strujnih kola.
7. Za pričvršćenje električnog razvoda mogu se upotrijebiti sredstva i primjeniti postupci koji
ne izazivaju deformacije i oštećenje izolacije, kao što su: gipsovanje, obujmice od
izolacionih materijala prilagođene obliku kabla, leplјenje ili zakivanje ekserima sa
podložnim pločicama od izolacionog materijala i dr.
8. Kablovi i instalacioni provodnici položeni u instalacione cijevi ili kablovi položeni
neposredno u malter i ispod maltera moraju se voditi vertikalno i/ili horizontalno tako da
budu paralelni sa ivicama prostorije.
9. Pri horizontalnom polaganju kablovi i instalacioni provodnici (u instalacionim cijevima)
vode se na rastojanju od 30cm do 110cm od poda i 200cm od poda do tavanice.
10. Pri vertikalnom polaganju kablova i instalacionih provodnika (u instalacionim cijevima)
rastojanje od ivice prozora i vrata mora biti najmanje 15cm.
11. Koso polaganje kablova i instalacionih provodnika (u instalacionim cijevima) dozvolјeno
je u tavanicama, ali ne i u zidovima.
12. Međusobna spajanja izolovanih provodnika i kablova dozvolјena su samo u instalacionim
kutijama, kablovskim spojnicama ili rasklopnim blokovima, a mjesta spajanja moraju se
izolovati stepenom izolacije koji odgovara tipu električnog razvoda.
13. Izuzetak može da bude samo u zidovima koji se montiraju od elemenata izlivenih od
betona, kada se spajanje vrši i u kutijama zidnih priklјučnica, i to ispod priklјučnica, pod
uslovom da dubina tih priklјučnica dopušta smještaj spojeva istog strujnog kola.
 Međusobni spoj električne instalacije ili spoj električnog razvoda sa električnom opremom
mora biti izveden tako da električni razvod ne bude izložen silama izvlačenja i uvijanja.
14. Spoj u električnim instalacijama mora biti dimenzionisan tako da može trajno podnositi
trajno dozvolјenu struju provodnika.
15. Ako je spoj električne instalacije izložen toploti, mehaničkim ili hemijskim uticajima ili
vibracijama, moraju se poduzeti odgovarajuće mjere zaštite.
16. Spoj mora biti tako izveden da ne dođe do smanjenja presjeka ili oštećenja provodnika ili
izolacije.
18. Na naročito ugroženim mjestima (npr. pri vođenju izolovanih provodnika i kablova u
podu), moraju se obezbjediti dodatne zaštitne mjere, kao što je postavlјanje u cevi,
kanale, i sl.
19. Pri postavlјanju izolovanih provodnika u instalacione cijevi u zidu od nezapalјivog
materijala ili betona, instalaciona cijev mora imati takve unutrašnje mjere da se
provodnici mogu lako vaditi i postavlјati poslije postavlјanja pribora. Metalna iinstalaciona
cijev mora imati unutrašnji izolacioni omot i odgovarajući stepen zaštite ostvaren
kućištem. Instalaciona cijev, ako nije metalna, mora biti izrađena od materijala koji ne gori
ili ne potpomaže gorenje.
20. Izolacioni provodnici i kablovi ne smiju se nastavlјati u instalacionim cijevima i kanalima.
21. Izolacioni provodnici i kablovi ne smiju se postavlјati u isti instalacioni kanal, cijev i sl. sa
drugim neelektričnim instalacijama, a ako se to ne može izbjeći, mora se osigurati zaštita
od indirektnog dodira automatskim isklјučenjem napajanja ili primjenom izolacije za
opremu klase II i mora se postaviti odgovarajuća zaštita od opasnih uticaja drugig
instalacija.
22. Električni razvod nižeg napona ne smije se postavlјati u istu instalacionu cijev ili kanal,
niti blizu električnog razvoda čiji je napon viši, osim ako između ta dva razvoda postoji
izolaciona pregrada koja izdržava ispitni napon električnog razvoda višeg napona.
23. U istu izolacionu cijev ili kanal mogu se postavlјati provodnici samo jednog strujnog kola,
osim provodnika upravlјačkih i pomoćnih strujnih kola.
24. Kablovi bez ispune, kao što su kablovi tipa PP/R, ne smiju se postavlјati u instalacione
kanale.
25. Ako se izolovani provodnici polažu u instalacione kanale koji se postavlјaju na zid ili
tavanicu, moraju ispunjavati tehničke uslove za instalacione kanale. Instalacioni kanali ne
smiju se postavlјati ispod maltera niti ulivati u beton.
26. Ako se izolovani provodnici polažu u instalacione kanale koji se postavlјaju po podu, ti
instalacioni kanali moraju odgovarati načinu održavanja poda (suvi ili mokri postupak) i
tehničkim uslovima za instalacione kanale u podu.
27. Kablovi položeni neposredno pod malter i u zid moraju po cijeloj dužini biti pokriveni
malterom deblјine najmanje 4mm. Izuzetno, kablovi ne moraju biti pokriveni malterom
ako su položeni u šuplјinama tavanica i zidova od betona ili sličnog materijala koji ne gori
niti potpomaže gorenje.
28. Razvodne kutije za kablove i provodnike (u instalacionim cijevima) koji se polažu pod
malter, moraju biti od izolacionog materijala, ili od metala sa izolacionom postavom i
uvodnica od izolacionog materijala i dr.
29. U suvim prostorijama, i to ispod maltera (a u šuplјine tavanica ili zidova od betona ili
sličnog negorivog materijala i bez pokrivanja malterom), smiju se polagati i kablovi bez
ispune, kao što su kablovi tipa PP/R. Kablovi bez ispune ne smiju se voditi u snopu,
postavlјati ispod gips-kartonskih ploča, bez obzira na način na koji se pričvršćuju, i ne
smiju se polagati na zapalјive materijale ni kad se pokrivaju malterom.
30. Razmak između izolovanih provodnika pričvršćenih na zid sa odgovarajućim obujmicama
mora u suvim prostorujama iznositi najmanje 2cm, a u vlažnim prostorijama najmanje 5
cm.
31. Razvodne kutije i drugi izolacioni pribor koji se postavlјa na zid moraju imati zaptivne
uvodnice i stepen zaštite najmanje IP 5X utvrđen za vlažne prostorije, odnosno
odgovarajući stepen zaštite utvrđen za druge prostorije.
32. Kablovi se mogu polagati u zemlјu ako imaju odgovarajući omotač koji ih štiti od
mehaničkih i drugih uticaja. Pri polaganju kablova u zemlјu dubina ukopavanja ne smije
biti manja od 0,6m od gornje površine zemlјe, odnosno ne smije biti manja od 0,8m ispod
površine puta. Odstupanja od navedenih uslova dozvolјena su samo ako se kablovi
polažu u kamenito tlo.
33. U podzemne zaštitne izolacione instalacione cijevi smiju se polagati samo kablovi sa
plaštom ili sa olovnim omotačom, pod uslovom da ostaju pristupačni i zamijenjivi i da je
cijev mehanički čvrsta, zaštićena od prodora tečnosti i da je provjetrena.
34. U blokove sa otvorima (tzv. kablovice) smiju se polagati kablovi koji su namijenjeni
polaganju u zemlјu.
35. Kablovi se mogu postaviti u vazduhu slobodno zategnuti ili pričvršćeni nosećim kukama,
obujmicama ili sličnim sredstvima za pričvršćivanje ili se mogu položiti na police (regale),
rešetke (lestvice) ili slične nosače.
36. Slobodno zategnuti kablovi, prilikom polaganja u vazduhu, moraju se postaviti i zategnuti
tako da ugib ili pomjeranje ne dovede do oštećenja kablova.
37. Sredstva za pričvršćivanje, odnosno nosači, prilikom polaganja u vazduhu, moraju se
izabrati tako da mogu podneti težinu kablova koje nose bez oštećenja od spolјašnjih
uticaja.
38. Pri vertikalnom polaganju kroz vazduh, kablovi se moraju rasteretiti sopstvene težine.
Zatezno naprezanje ne sme da bude veće od 60 N/mm2 ukupnog presjeka provodnika za
bakar, odnosno 30 N/mm2 ukupnog presjeka za aluminijum.

SPISAK PRIMJENјENIH ZAKONA, PROPISA, PRAVILNIKA I STANDARDA

 Zakon o zaštiti od požara (Sl.glasnik RS 71/12) – prečišćeni tekst

 Zakon zaštite na radu (Sl.glasnik RS 01/08 i 13/10)
 Pravilnik o zaštiti na radu pri korišćenju el.struje (Sl.list SR BiH 34/88)
 Pravilnik o tehničkim normativima za el.instalacije niskog napona (Sl.list SFRJ 53 i
54/88).
 Pravilnik o jugoslovenskim standardima za el.instalacije u zgradama (Sl.list SFRJ 68/88).
 Pravilnik o teh.normativima za zaštitu objekata od atmosferskog pražnjenja (Sl.list SFRJ
13/68).
 Zakon o uređenju prostora (Sl.glasnik RS 40/13)
 JU standardi iz oblasti elektrotehnike, kao i drugi propisi koji regulišu elektrotehničku
struku.
3. TEHNIČKI OPIS I PRORAČUNI

Kao što je navedeno u projektnom zadatku predmet projektovanja su elektroinstalacije

poslovnog objekta, koji se sastoji od podrumske etaže, prizemlјa, i osam spratnih etaža. U
podrumskoj etaži je planirana garaža i kuhinja, prizemna etaža se sastoji od konferencijske
sale, restorana i bara kao i manjeg poslovnog prostora. Spratovi od I-VI su poslovne
namjene dok su na VII i VIII spratu planirana dva dvoetažna stana.

Na osnovu strukture potrošnje električne energije i tehnologije korištenja elektroinstalacija

predviđeno je trostruko napajanje samog objekta i to:

- Mrežno napajanje – trafostanica;

- Rezervno napajanje – agregatsko postrojenje;
- Bezprekidno napajanje – UPS uređaj.

Dimenzionisanje ovih postrojenja urađeno je na osnovu sledećih elektroenergetskih bilansa:

Mrežno napajanje - trafostanica:

Instalisana snaga Pi (M+A+UPS) 846,9 kW
Faktor istodobnosti ki 0,3
Maksimalna snaga Pm 254 kW

Rezervno napajanje – agregatsko postrojenje:

Instalisana snaga Pi (A+UPS) 185,1 kW
Faktor istodobnosti ki 0,7
Maksimalna snaga Pm 129,5 kW
Одабрана:

- Agregat snage 200 kVA, unutrašnjeg tipa

Bezprekidno napajanje (UPS):

Instalisana snaga Pi 89,5 kW
Faktor istodobnosti ki 0,9
Maksimalna snaga Pm 80,55 kW
Одабран:

- UPS уређаја снаге 100 kVA

Napajanje objekta se ostvaruje priključenjem na podzemnu niskonaponsku mrežu, preko

kablovske priključne kutije (KPK). U KPK je predviđena ugradnja seta NV osiguračkih osnova
i odgovarajućih patrona.

Predvidjeti polaganje praznih JUVIDUR cijevi Ø 110 mm, od KPK za uvod napojnih kablova.

Sa KPK se vodi kablom odgovarajućeg presjeka do glavnog razvodnog ormara. Glavni

razvodni ormar je smješten u prizemlju objekta u tehničkoj prostoriji. Pomenuti ormar se
fizički i funkcionalno sastoji od tri dijela, mrežnog, agregatskog i UPS dijela.

Glavni razvodni ormar treba da je izrađen od čeličnog lima debljine 1,5 mm.

Zaštita čeličnih dijelova ormara od korozije izvodi se sa dva antikorozivna sloja i dva sloja
laka za metal.
Na vrata GRO-a moraju da budu vidno postavljene sljedeće oznake:

1. sa spoljašnje strane: izlomljena crvena strelica i, po potrebi, natpis «Pažnja, opasno

po život»;
2. sa unutrašnje strane: sistem napajanja, TN-C-S sistem

Glavni razvodni ormar se izvodi u obliku ozidane, završno malterisane ili betonirane niše.
Dubina GRO – iznosi 200 mm.

Vrata GRO-a se zatvaraju i zaključavaju tipskom bravom po sistemu glavnog ključa i da budu
u ravni zida.

Rastojanje od stajališta do donje ivice ormara treba da iznosi 30 cm.

Glavni razvodni ormar GRO je predviđen za ugradnju 11 brojila:

- Kuhinja, restoran i bar – 1 brojilo;

- Poslovni prostor u prizemlju – 1 brojilo;

- Poslovne etaže od 1-6 – 6 brojila

- Stan A – 1 brojilo;

- Stan B – 1 brojilo

- Zajednička potrošnja – 1 brojilo

Pomenuta brojila su trofazna dvotarifna brojila aktivne energije 40-120 A osim brojila
zajedničke potrošnje koje je poluindirektno sa mjernim strujnim transformatorom.

Kao napojni vodovi od glavnog razvodnog ormara do spratnih ormara, predviđeni su kablovi
tipa PP00–Y i NHXH petožilni odgovarajućeg presjeka, koji se polažu po horizontalnim i
vertikalnim nosačima kablova u najvećem dijelu.

Osnovna zaštitna mjera od opasnog napona dodira je zaštitni vod, peti provodnik odvojen od
neutralnog vodiča sistem mreže (TN-C/S). U kablovima je predviđena posebna žila žuto-
zelena (treći ili peti provodnik) kojom se povezuju potrošači, uređaji i elektro oprema na
sistem zaštite.

Nulti i zaštitni provodnik se trajno odvajaju unutar objekta.

INSTALACIJA OSVJETLJENJA I UTIČNICA

Instalacija osvjetljenja izvodi se kablovima tipa PP-Y 2, 3 i 4 x 1,5 mm2, koji se polažu u
prostoru ispod spuštenog stropa i na zid ispod maltera. Planirana je Led rasvjeta u
kompletnom objektu, ugradnog tipa. Tačni tipovi svjetiljki će se naknadno definisati u
dogovoru sa investitorom. Jačina rasvjete u radnim prostorima i kuhinji je do 500 lx, u
sporednim prostorima (komunikacije, sanitarije, ostave...) i garaži do 150-300 lx. Načini
upravljanja rasvjetom su prikazani na nacrtima i jednopolnim šemama.

Svi prekidači za rasvjetu se postavljaju na 1,1 m od poda.

Instalacija monofaznih, trofaznih utičnica i fiksnih trofaznih izvoda izvodi se kablom tipa PP-Y
3 x 2,5 i PP-Y 5 x 2,5 mm2. Sve instalacije se postavljaju na zid pod malter, osim instalacija
u prostoru garaže koje su predviđene da se postavljaju u kanalnom razvodu.
Tačne visine montiranja utičnica prikazane su na nacrtima.
IZJEDNAČAVANJE POTENCIJALA

U skladu sa JUS-om (JUS N.B2.741 i JUS N.B2.754) u objektu je predviđeno glavno i

dodatno izjednačavanje potencijala.

Zbog glavnog izjednačavanja potencijala povezati sve strane provodne dijelove u

postojećem objektu i objektu koji se dograđuje (vodovodne instalacije, instalacije grijanja,
kućišta ormara telefonske instalacije, kućište glavnog razvodnog ormara, KPK, livene
kanalizacione cijevi, gromobransku instalaciju, antene, lift postrojenja, agregatsko
postrojenje, čelične perforirane nosače kablova, sprinkler stanicu...) i dovesti ih do
uzemljivačkih sabirnica. Sa uzemljivačkih sabirnica se zemljovodom (Fe/Zn traka 25x4 mm)
vodi do temeljnog uzemljivača (Fe/Zn traka 25x4 mm).

Takođe je predviđeno dodatno izjednačavanje potencijala u mokrim čvorovima. Zbog toga

treba uraditi sljedeće radnje:

česme i sve cjevovodne sisteme odvoda i dovoda od provodnog materijala međusobno

spojiti pomoću provodnika za izjednačavanje potencijala (min. Presjek provodnika je 4 mm2
Cu) u kutiji za izjednačenje potencijala, a potom kutiju za izjednačavanje potencijala spojiti
na sabirnicu za glavno izjednačavanje potencijala 6 mm2. Kutije za izjednačavanje
potencijala smjestiti u mokrim čvorovima.

Kod cjevovoda zaptivke od elektroinstalacionog materijala premostiti odgovarajućim

priborom tako da se obezbijedi dobra galvanska veza.

Nakon izvedene mjere izjednačavanja potencijala neophodno je mjerenjem utvrditi efikasnost

primjenjene mere. Mjerenjem impedanse između istovremeno pristupačnih izloženih
provodnih delova i stranih provodnih dijelova mora biti zadovoljen uslov:

U1
Z
Ia

U1 – dozvoljeni napon dodira (50 V)

Ia – struja reagovanja zaštitnog uređaja

INSTALACIJA GARAŽE

Napajanje potrošača u garaži (ventilatori za oddimljavanje, rasvjeta, lift platforme...) će se

izvesti sa razvodnog ormara garaže Rg. Pomenuti ormar je lociran u garažnoj prostoriji i
predviđeno je njegovo napajanje kablovima NHXH odgovarajućeg presjeka. U istoj prostoriji
predviđeno je smještanje centalnog UPS-a što se vidi na grafičkim crtežima.

Razvod električne energije do pojedinih potrošača izveden je u čeličnim pocinčanim

kanalima na konzolama i PVC kanalima položenim na stropu i zidovima na adekvatnoj visini.
U prostoru garaže predviđena je ugradnja Led svjetiljki 36 W stepena zaštite IP 65.

Takođe je predviđena ugradnja protivpaničnih svjetiljki u trajnom spoju koje će svijetliti u

periodu od nestanka mrežnog napona do punog pogona dizel agregata.

U garaži su predviđeni i ventilatori za oddimljavanje čije je napajanje predviđeno takođe sa

agregatskog dijela elektroinstalacije.
Kanali če biti montirati na konzole. Razmak konzola i popunjenost kanalica mora biti u skladu
sa preporukama proizvođača opreme.

Sa lijeve strane silazne rampe u garažu ispod platoa predviđena je prostorija za agregat. Na
osnovu gore navedenih podataka vezanih za snage potrošača koji trebaju agregatsko
napajanje, uslova startanja i karakteristika opterećenja odabran је trofazni dizel-električni
agregat tipske snage 200 kVA. Agregat je unutrašnjeg tipa. Zajedno sa agregatom isporučuje
se i ormar automatike. Isti se smješta uz sami agregat, u njemu se vrši automatsko
prebacivanje na agregatsko napajanje u slučaju da mrežno napajanje izostane.
Obezbjeđena je i prirodna ventilacija agregatske prostorije (odvođenje korištenog vazduha i
dovođenje svježeg) preko rešetkastih vrata u cijeloj dužini prostorije.

ZAŠTITA KOD PRODORA KABLOVA KROZ POŽARNE SEKTORE

Na prelazu između požarnih zona napojne kablove premazati odgovarajućom

protivpožarnom masom koja pruža zaštitu od spoljašnjeg plamena, sprečavanje širenja
plamena kroz električne kablove kao i zaštitu od samozapaljenja prilikom preopterećenja.

Pre nanošenja kablovi moraju biti suvi i čisti. Ugrađivanje se vrši rasprskivanjem uz pomoć
pumpe ili ručno sa četkom ili polaganjem u unapred pripremljenoj “košuljici” od mineralne
mrežice. Vremensko rastojanje između nanošenja dva sloja za redom treba da iznosi 24 sati.
Suvoslojna debljina premaza iznosi 2,0 - 2,5 mm. Temperatura prilikom ugradnje treba da
bude u intervalu od 5ºC do 30ºC. Za obradu prodora kroz zidove i međuspratne konstrukcije
koristi se protivpožarna masa u kombinaciji sa mineralnom vunom.

PRODOR KABLOVA ZAPTIVEN ZAŠTITNOM MASOM

ZAŠTITA OD ELEKTRIČNOG UDARA

Instalacija se priklјučuje na mrežu TN-C-S koja podrazumjeva posebne neutralne i zaštitne

provodnike. Zaštita od indirektnog dodira izvedena je pomoću automatskih osigurača.
Da bi zaštita bila efikasna u slučaju nestanka kvara, treba da nastupi automatsko isklјučenje
napajanja u propisanom vremenu isklapanjem osigurača.
Ovaj zahtijev je ispunjen ako je:

Zs . Ii < Uo , gdje su

Zs – impedancija petlјe kvara koja obuhvata izvor, provodnik pod naponom do tačke
kvara i provodnik od tačke kvara do izvora.
Is – struja isklјučenja osigurača i to :
u vremenu do 5 sec za fiksne uređaje (električni razvodni ormari, el.motori i slični
potrošači)
u vremenu do 0,4 sec za električne krugove priklјučnica sa zaštitnim kontaktom
Uo – nazivni napon prema zemlјi ( 220 V )

Tabela struje isklјučenja osigurača Ii (A)

Nazivna struja In (A) 6 10 16 20 25 35 50 63

toplјivi 34 60 86 108 140 240 340 510

t = 0,4 sec
automatski 32 53 78 98 123 - - -

t = 5 sec toplјivi 20 33 49 63 83 130 180 280

Tabela najveće dozvolјene impedanse petlјe kvara Zsmax (W)

In (A) 6 10 16 20 25 35 50 63

t = 0,4 sec 6,47 3,67 2,56 2,04 1,57 0,92 0,65 0,43

t = 5 sec 11 6,67 4,49 3,49 2,65 1,69 1,22 0,79

U ovim proračunima uzeti su u obzir kod računanja ukupnog otpora petlјe svi otpori,
uklјučujući i otpore SN mreže, transformatora i NN priklјučka. Ti podaci su prikazani u tabeli
ispod, a preuzeti su od proizvođača i nadležne distribucije.

Transformatori 10(20) / 0,4 kV (kVA) VN mreža Sk (MVA)

250 400 630 800 1000 25 35

ek % 4,5 4,6 5,4 5,5 5,5 - -

er % 1,2 1,1 1,3 1,1 1,1 - -

Pcu (kW) 3 4,3 7,9 8,8 10 - -

R (Ω) 0,0077 0,0043 0,0032 0,0022 0,0016 0,0021 0,0015

X (Ω) 0,0277 0,0181 0,0132 0,0107 0,0086 0,0067 0,0048

Z (Ω) 0,0288 0,0186 0,0136 0,0109 0,0088 0,0070 0,0050

Urađene su provjere za dva karakteristična slučaja gdje su očekivani otpori petlјi najveći, a
tok provjere dat je u tabelama 1.1 - 1.2.

Tabela 1.1. Strujni krug napajanja ventilokonvektora, br.34 na ormaru RA

Vod, strujni krug Dužina Presjek Otpori vodova

Od Do km mm2 rv(Ω/km) xv(Ω/km) Rv(Ω) Xv(Ω)

Otpori VN mreže preračunati na NN stranu, U = 400V 0,0015 0,0048

Otpori transformatora preračunati na NN stranu, U = 400V 0,0016 0,0086

TS DO 0.1 240 0.089 0.08 0.0089 0.0080

DO GRO 0.03 185 0.114 0.081 0.0034 0.0024

GRO RA 0.05 50 0.435 0.087 0.0218 0.0044

RA Ventilokon. 0.02 1.5 13.5 0.116 0.2700 0.0023

Impedancija petlje kvara Z = 2,5·(ΣR v2 +ΣXv2)0,5 0,12 Ω

Največa dozvoljena impedancija kvara Zsmax 3,67 Ω

Zaštita zadovoljava jer je Z < Zsmax 0,12 < 3,67

Tabela 1.2. Strujni krug utičnica br.18 na ormaru R6

Vod, strujni krug Dužina Presjek Otpori vodova

Od Do km mm2 rv(Ω/km) xv(Ω/km) Rv(Ω) Xv(Ω)

Otpori VN mreže preračunati na NN stranu, U = 400V 0,0015 0,0048

Otpori transformatora preračunati na NN stranu, U = 400V 0,0016 0,0086

TS DO 0.1 240 0.089 0.08 0.0089 0.0080

DO GRO 0.03 185 0.114 0.081 0.0034 0.0024

GRO R6 0.040 25 0.814 0.091 0.0326 0.0036

R6 utičnice 0.020 2.5 8.28 0.109 0.1656 0.0022

Impedancija petlje kvara Z = 2,5·(ΣR v2 +ΣXv2)0,5 0,14 Ω

Največa dozvoljena impedancija kvara Zsmax 2,56 Ω

Zaštita zadovoljava jer je Z < Zsmax 0,14 < 2,56

U prilogu ovom opisu daje se u Tabelama 2 prikaz kontrole karakterističnih kablova obzirom
na opterećenje, pad napona i zaštitu od kratkog spoja, te fotometrijski proračuni
karakterističnih prostora.

Opasnost od nedozvoljenog pada napona je otklonjena u pravilnim izborom presjeka

kablova. Presjeci napojnih i instalacionih kablova određeni su nakon računske provjere na
strujno opterećenje i pad napona.

Presjeci dovodnih kablova odabrani su prema strujnom opterećenju, a kontrolirani su na pad

napona. Duljina kablova i pad napona u njima ne prelazi 5% prema važećim
propisima.Nakon polaganja kablova predviđeno je mjerenje otpora izolacije i ispitivanje
probojnosti te izdavanje potrebnih atesta.

UZEMLJIVAČ

Specifičnost samog objekta je donekle odredila i način izvođenja uzemljivača i gromobrana.

Obzirom da uzemljivač postojećeg objekta ne zadovoljava ni minimalne potrebe neophodno
je okolo novog dijela objekta položiti traku Fe/Zn 25x4 kao što je prikazano na grafičkom
prilogu. Traka se polaže u prsten na 2 m okolo objekta, na dubini 0,8 m u zemlji. Predviđen je
dovoljan broj odvoda sa uzemljivačke trake. U garaznom dijelu objekta predvidjeti 1-2
metalne kutije sa uzemljivačkim sabirnicama. Pomenute kutije odvesti na uzemljivač
predviđenim izvodima (traka Fe/Zn 25x4). Sa uzemljivačkih sabirnica u metalnim kutijama
dalje voditi p/f kabl odgovarajućeg presjeka ( p/f 16 mm2 ) i sa njim izvršiti sva neophodna
spajanja – lift platforme za parkiranje automobila (9 kom), metalne nosače kablova, metalne
ormare.... Za uzemljenje UPS postrojenja predviđen je poseban odvod.

Na sličan način predvidjeti uzemljenje svih stranih dijelova u postojećem dijelu objekta.
Takođe predvidjeti 1 metalnu kutiju sa uzemljivačkom sabirnicom i sa nje p/f kablom
odgovarajućeg prsjeka (p/f 16, 25 mm2) izvršiti sva neophodna spajanja – liftovi, agregatsko
postrojenje, sprinkler postrojenje, metalni nosači kablova, glavni razvodni ormar, KPK,
metalni ormari.....

Otpornost rasprostiranja temeljnog uzemljivača može da se izračuna na osnovu relacije:

0,44 ×ρ
R=
S
Specifična otpornost okolnog, približno homogenog tla, može se uzeti da iznosi:

ρ = 150 Ωm

S - površina uzemljivača zgrade

Površina koju pokriva spoljna kontura mreže:

S= cca 620 m2

R = 2,65  < 10, otpornost uzemljivača zadovoljava.

GROMOBRAN

Gromobran je jedan od modela štapne hvatalјke sa uređajem za rano startanje, firme

SCHIRTEC iz Austrije. Montira se na čelični stub aktivne dužine 4m, promjera 2''. Za njega
se predviđaju dva odvoda trakom Fe/Zn 20x3. Na svakom se izvodi mjerni spoj u kutiji
ugrađenoj u zid fasade. Odvode u dogovoru sa arhitektom predvidjeti ispod fasade.
4. P R E D M J E R I P R E D R A Č U N
5. PRILOG ZAŠTITE NA RADU, ZAŠTITE ŽIVOTNE SREDINE I ZAŠTITE OD POŽARA -
ELEKTRO DIO

SADRŽAJ

5.1. Spisak projektne dokumentacije,

5.2. Tehnički propisi i standardi sa kojima je dokumentacija usaglašena,
5.3. Opasnosti koje se očekuju na dijelovima objekta, elektroenergetskih instalacija,
alata i uređaja za rad, te druge opreme,
5.4. Predviđene zaštitne mjere za otklanjanje opasnosti.
5.5. Zaštita od električnog udara

5.1. SPISAK PROJEKTNE DOKUMENTACIJE

Projektna dokumenatacija elektro faze sastoji se od jedne knjige projekta u kome se nalaze
potrebni tekstualni i grafički prilozi, što je detalјno specificirano u pripadajućem sadržaju
projektne dokumentacije.
U tekstualnom dijelu projekta priloženi su potrebni proračuni jačine rasvjete, proračun
presjeka napojnog voda s obzirom na dozvolјenu struju opterećenja i dozvolјeni pad napona i
računska provjera efikasnosti zaštite od indirektnog dodira (proračun impedanse petlјe
zaštitnog strujnog kruga za najnepovolјniji slučaj) .
U grafičkom dijelu projekta dati su položaji elektro energetskih napojnih i razvodnih ormara i
njihove jednopolne šeme, trase vodova, ostali potrebni detalјi polaganja instalacija i montaže
elektro opreme sa gromobranom i uzemlјivačem.

5.2. TEHNIČKI PROPISI I STANDARDI SA KOJIMA JE USAGLAŠENA

DOKUMENTACIJA

 Zakon o zaštiti od požara (Sl.glasnik RS 71/12) – prečišćeni tekst

 Zakon zaštite na radu (Sl.glasnik RS 01/08 i 13/10)
 Pravilnik o zaštiti na radu pri korišćenju el.struje (Sl.list SR BiH 34/88)
 Pravilnik o tehničkim normativima za el.instalacije niskog napona (Sl.list SFRJ 53 i
54/88).
 Pravilnik o jugoslovenskim standardima za el.instalacije u zgradama (Sl.list SFRJ 68/88).
 Pravilnik o teh.normativima za zaštitu objekata od atmosferskog pražnjenja (Sl.list SFRJ
13/68).
 Zakon o uređenju prostora (Sl.glasnik RS 40/13)
 JU standardi iz oblasti elektrotehnike, kao i drugi propisi koji regulišu elektrotehničku
struku.
5.3 OPASNOSTI KOJE SE OČEKUJU NA DIJELOVIMA OBJEKTA,
ELEKTROENERGETSKIH INSTALACIJA, ALATA I UREĐAJA ZA RAD, TE DRUGE
OPREME

1. Struja preopterećenja i struja kratkog spoja,

2. Opasan napon dodira (direktni dodir),
3. Slučajan dodir dijelova pod naponom (direktni i indirektni dodir),
4. Nedozvolјeni pad napona,
5. Izbijanje požara,
6. Uticaj vlage i prašine,
7. Atmosfersko pražnjenje
8. Ugrožavanje životne sredine.

5.4. PREDVIĐENE ZAŠTITNE MJERE ZA OTKLANјANјE OPASNOSTI

1. Zaštita od preopterećenja i od struja kratkog spoja su pravilno i selektivno odabrani

osigurači. Više o tome dato je u prilogu kontrole efikasnosti zaštite od opasnog
napona dodira (mjere zaštite od električnog udara).
2. Zaštita od slučajnog dodira dijelova pod naponom (zaštita od direktnog dodira) je
riješena pravilnim smještajem priklјučaka, osigurača, sklopki i ostale opreme u
zatvorene razvodne ormare koji imaju odgovarajući atest i odgovarajuću “IP” zaštitu.
3. Osnovna mjera zaštite od opasnog napona dodira (zaštita od električnog udara
prema JUS N.B2.742) je zaštita automatskim isklјučenjem napajanja sa posebnim
zaštitnim vodom TN-C/S. Dodatna zaštitna mjera je da se svi uređaji napajani sa
preko 100 A dodatno direktno uzemlјuju (prema JUS N.B2.741 – T.5.1.3.2)
4. Zaštita od nedozovolјenog pada napona sadržana je u pravilnom odabiranju presjeka
provodnika, a prema proračunima u tabelarnom pregledu.
5. Električna instalacija je tako projektovana da pri normalnim uslovima rada i
normalnim okolnostima, zaštita od preopterećenja i kratkog spoja sprečava pojave
prekomjernih zagrijavanja i požara.
6. Zaštita od vlage i prašine izvedena je izborom odgovarajuće “IP” zaštite opreme i
instalacija prema JUS N.B2.751 (Izbor i postavlјanje el.opreme u zavisnosti od
vanjskih uticaja).
7. Zaštita objekata od atmosferskog pražnjenja predviđena je prema – JUS N.B4.7800
(Opšti uslovi za izradu gromobranskih instalacija) i JUS N.B4.801 i 803.
8. Prilikom korišćenja elektro opreme i instalacija predviđenih ovim projektom nema
opasnosti ugrožavanja životne sredine, te nisu predviđene posebne mjere zaštite
životne sredine u skladu sa tehnološkim projektnim zadatkom.
5.5. ZAŠTITA OD ELEKTRIČNOG UDARA

Prema JUS N.B2.741 (Električne instalacije niskog napona – zahtjevi za bezbjednost –

zaštita od električnog udara) utvrđuju se mjere zaštite od el.udara u električnim instalacijama
niskog napona.

Mjere zaštite u smislu ovog standarda mogu se primjenjivati na cjelokupnu instalaciju, na

neki njen dio ili pojedinačnu opremu. Zaštita od električnog udara postiže se primjenom
odgovarajućih mjera: istovremene zaštite od direktnog i indirektnog dodira, zaštite direktnog
dodira i zaštite od indirektnog dodira.

Istovremeno zaštita od direktnog i indirektnog dodira odnosi se na zaštitu sigurnosno malim

naponom (SELV) i uzemlјenim sigurnosno malim naponom (PELV).
Zaštita od direktnog dodira odnosi se na zaštitu dijelova pod naponom izolovanjem, zaštita
pregradama i zaštita kućištima, zaštitu preprekama, zaštitu postavlјanjem izvan dohvata ruke
i dopunskom zaštitom pomoću zaštitnih uređaja diferencijalne struje (ZUDS).

Zaštita od indirektnog dodira podrazumijeva zaštitu automatskim isklapanjem napajanja.

Prema JUS N.B2.730 sistem napajanja el.instalacija u ovom projektu je TN sistem (TN C ,
TN C-S).
Sve mase (izloženi provodlјivi dijelovi) instalacija moraju da se spoje sa uzemlјenom tačkom
sistema pomoću zaštitnog provodnika. U stalno položenim el.instalacijama isti provodnik
može da služi kao zaštitni neutralni provodnik (PEN provodnik) pod uslovom da zadovolјi
uslove za provodnike prema standardu JUS N.B2.754.
Karakteristika zaštitnog uređaja i impedansa strujnog kola moraju se tako izabrati, da u
slučaju nastanka kvara zanemarlјive impedanse između faznog i zaštitnog provodnika ili
mase (izloženog provodnog dijela), bilo gdje u instalaciji, nastupi automatsko isklapanje
napajanja u utvrđenom vremenu.
Ovaj zahtjev je zadovolјen ako je ispunjen uslov:

ZP · II  Uz
gdje je:

ZP - impedanca petlјe kvara, obuhvatajući izvor, provodnik pod naponom do tačke kvara i
zaštitni provodnik između tačke kvara i izvora.
II - struja koja osigurava djelovanje zaštitnog uređaja za automatsko isklapanje napajanja
u vremenu utvrđenom u tabeli 1 propisa JUS N.B2.741 u zavisnosti od naz.napona ili
pod posebnim uslovima u vremenu koje ne prelazi 5 sekundi.
Uz - nazivni napon prema zemlјi.
B. G R A F I Č K I DIO
