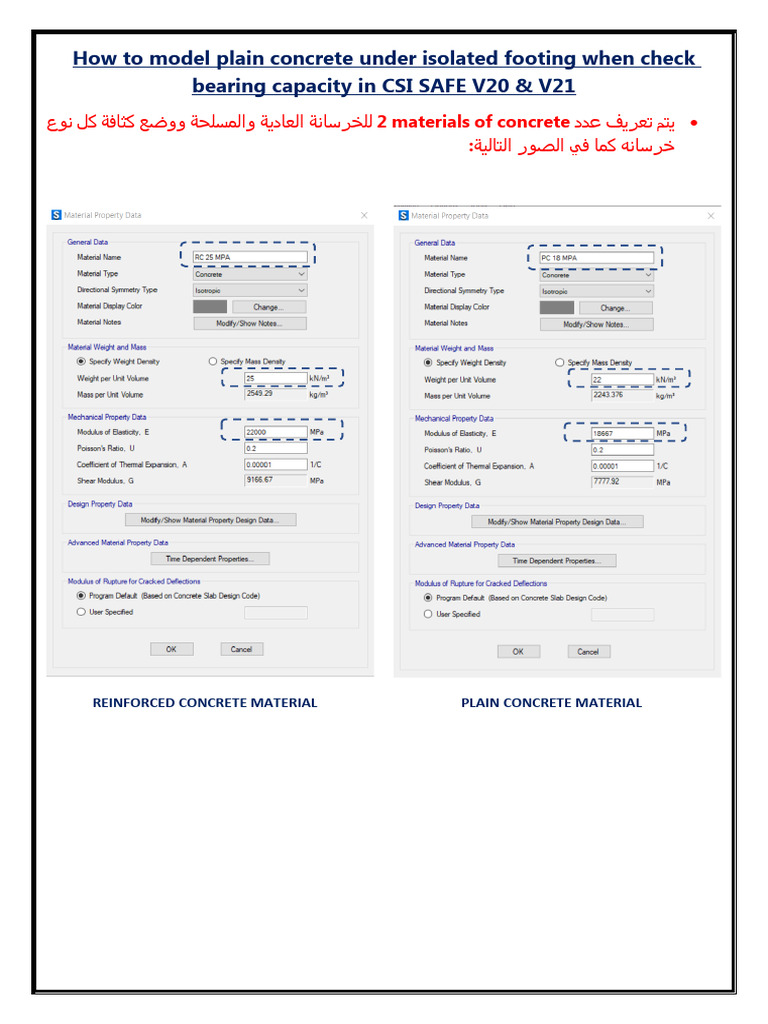

مهندس محب للعلمHow to model plain concrete under isolated footing when check
bearing capacity in CSI SAFE V20 & V21
للخرسانة العادية والمسلحة ووضع كثافة كل نوع2 materials of concrete يتم تعريف عدد
:خرسانه كما في الصور التالية
REINFORCED CONCRETE MATERIAL PLAIN CONCRETE MATERIAL
) بالطة في البرنامج بسمك الخرسانة العادية وسمك الخرسانة المسلحة من3( يتم تعريف عدد
: لقطاع العمود كما يليStiff وبالطه من نوعFooting نوع
PLAIN CONCRETE SLAB OF FOOTING REINFORCED CONCRETE SLAB OF FOOTING
STIFF SLAB OF COLUMN MODIFIERS FOR SLAB OF COLUMN
حتى يقوم برنامج السيف برسم القاعدة المسلحة فوق القاعدة العادية فان البرنامج يقوم بشكل
افتراضي برسم أي بالطه من أعلى الى أسفل From top to bottomولتغيير ذلك الفرض
في البرنامج نقوم باختيار بالطة القاعدة المسلحة وبالطة العمود ثم تذهب الى القائمة Assign
ثم اختيار Insertion pointثم تطبيق ما في الصورة التالية وبالتالي يقوم البرنامج برسم بالطة
القاعدة المسلحة والعمود :From bottom to top
يتم عمل Extrudeللقواعد بعد تطبيق ما في الصورة السابقة فتظهر لنا القواعد كما في الصورة
التالية:
3D MODEL OF FOOTING
يتم وضع الـ MODULUS OF SUBGRADE REACTIONلبالطة القاعدة العادية فقط كما في الصورة
التالية:
يتم تقسيم الـ Meshللبالطات وجعلها Rectangular meshكما في الصورة التالية حيث أن
الـ General meshتؤدي الى حدوث أخطاء في الموديل:
يتم تطبيق الخطوات السابقة على القاعدة المنفصلة باألبعاد التالية:
𝐍𝐤 𝟎𝟎𝟐𝟏 = 𝐖𝐏 𝟐𝐦𝐪𝐚𝐥𝐥 𝐧𝐞𝐭 = 𝟏𝟓𝟎 𝐤𝐍/
𝐦𝐦 𝟎𝟎𝟏𝟑 = 𝐂𝐏𝐋 𝐦𝐦 𝟎𝟎𝟔𝟐 = 𝐂𝐏𝐁 𝐦𝐦 𝟎𝟎𝟑 = 𝐂𝐏 𝐭
𝐦𝐦 𝟎𝟎𝟓𝟐 = 𝐂𝐑𝐋 𝐦𝐦 𝟎𝟎𝟎𝟐 = 𝐂𝐑𝐁 𝐦𝐦 𝟎𝟎𝟕 = 𝐂𝐑 𝐭
𝐦𝐦 𝟎𝟎𝟑 = 𝐋𝐎𝐂𝐛 𝐦𝐦 𝟎𝟎𝟖 = 𝐋𝐎𝐂 𝐭
يتم حساب وزن القاعدة العادية:
𝐍𝐤 𝟔𝟗𝟏 𝐖𝐏𝐂 = 𝟑. 𝟏 ∗ 𝟐. 𝟔 ∗ 𝟎. 𝟑 ∗ 𝟐𝟐 = 𝟓𝟑.
يتم حساب وزن القاعدة المسلحة:
𝐍𝐤 𝟓 𝐖𝐑𝐂 = 𝟐. 𝟓 ∗ 𝟐. 𝟎 ∗ 𝟎. 𝟕 ∗ 𝟐𝟓 = 𝟖𝟕.
يتم حساب االجهادات على التربة نتيجة وزن القاعدة العادية والمسلحة وحمل العمود كما يلي:
𝟎𝟎𝟐𝟏 𝟓𝟑. 𝟏𝟗𝟔 + 𝟖𝟕. 𝟓 +
= 𝐒𝐒𝐄𝐑𝐓𝐒 𝐂 = 𝟏𝟔𝟔. 𝟑𝟒 𝐤𝐍/𝐦𝟐 > 𝐁. 𝐞𝐟𝐚𝐬𝐧𝐮
𝟔 𝟑. 𝟏 ∗ 𝟐.
تم تطبيق المثال السابق على برنامج السيف طبقا للخطوات السابقة وكانت النتائج بعد حل
الموديل كما يلي:
من النتائج على برنامج السيف نجد البرنامج قام بحساب أقصى اجهادات على القاعدة بقيمة تساوى
163.747كيلو نيوتن/متر مربع وهي قيمة تقارب ما تم حسابه يدويا 166.34كيلو نيوتن/متر مربع.
مالحظات هامه جدا عند استخدام تلك الطريقة:
-تم عمل الموديل باستخدام برنامج السيف النسخة CSI SAFE V20.3.0وكذلك باستخدام
النسخة CSI SAFE V21.0.0وكانت النتائج متطابقة تماما.
-يتم استخدام تلك الطريقة في القواعد المنفصلة فقط وال يتم استخدامها مع أي نوع اخر من القواعد
واللبشة حيث لم يتم تجربتها.
-يتم االستفادة من الموديل بهذه الطريقة في عمل Check bearing capacity onlyوال يتم
حساب العزوم على القاعدة من هذا الموديل حيث أن قيم العزوم تكون كبيره.
-يتم عمل موديل اخر لحساب العزوم وحديد التسليح وذلك بإلغاء الخرسانة العادية من الموديل.
