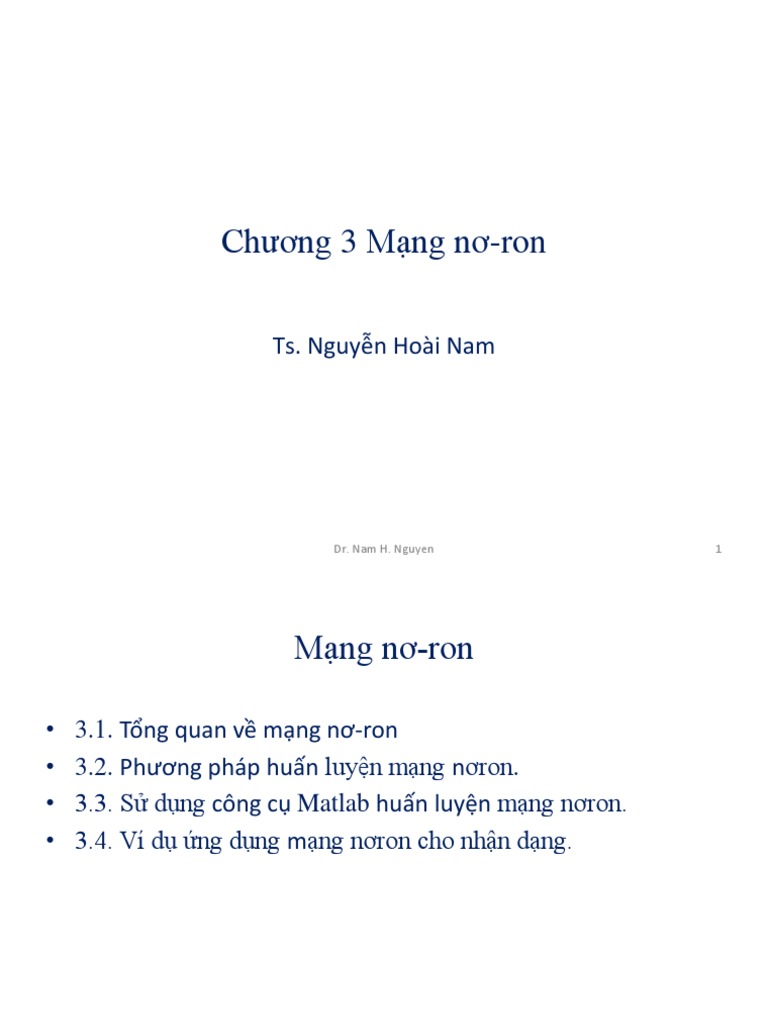

Chapter 3

Chương 3 Mạng nơ-ron
Ts. Nguyễn Hoài Nam
Dr. Nam H. Nguyen 1

Mạng nơ-ron
• 3.1. Tổng quan về mạng nơ-ron

• 3.2. Phương pháp huấn luyện mạng nơron.
• 3.3. Sử dụng công cụ Matlab huấn luyện mạng nơron.
• 3.4. Ví dụ ứng dụng mạng nơron cho nhận dạng.
Dr. Nam H. Nguyen 2

3.1 Tổng quan về mạng nơ-ron
• 3.1.1 Sự phát triển của mạng nơ-ron

• 3.1.2 Ứng dụng của mạng nơ-ron
• 3.1.3 Mô hình nơ-ron
• 3.1.4 Các loại mạng nơ-ron
• 3.1.5 Quan hệ giữa mờ và nơ-ron
Dr. Nam H. Nguyen 3

3.1.1 Sự phát triển của mạng nơ-ron
• Warren McCulloch và Walter Pitts [1943] đã chỉ ra rằng

mạng nơ ron nhân tạo có thể thực hiện bất kỳ hàm lô gíc hoặc
hàm số nào.
• Donald Hebb [1949] đã đề xuất ra một cơ chế học của các
nơ-ron sinh học.
• Rosenblatt [1958] và các đồng nghiệp đã xây dựng mạng
Perceptron cùng với luật học tương ứng và chứng tỏ khả năng
thực hiện việc phân loại mẫu.
• Widrow và Hoff đã đưa ra thuật toán huấn luyện mới và dùng
nó để huấn luyện mạng tuyến tính thích nghi, mạng này có
cùng cấu trúc và khả năng như mạng perceptron.
Dr. Nam H. Nguyen 4

• Mạng của Rosenblatt và Widrow đều có chung những hạn

chế. Các tác giả này đã đưa ra mạng mới khắc phục được các
hạn chế đó, tuy nhiên họ đã không cải tạo được luật học để
huấn luyện mạng phức tạp hơn.
• Teuvo Kohonen [1972] và James Anderson [1972] đã phát
triển mạng nơ-ron có thể hoạt động như bộ nhớ.
• Stephen Grossberg [1976] đã nghiên cứu mạng nơ ron tự tổ
chức.
• John Hopfield [1982] đã đưa ra mạng nơ-ron hồi qui.
• Một số tác giả (David Rumelhart và James McClelland) đã
đưa ra thuật toán lan truyền ngược để huấn luyện mạng
Perceptron nhiều lớp.
Dr. Nam H. Nguyen 5
• Martin Hagan [1994] đưa ra phương pháp huấn luyện mạng

sử dụng thuật toán Levenberg (1944)– Marquardt (1963).
Dr. Nam H. Nguyen 6

3.1.2 Ứng dụng của mạng nơ-ron
• Điện tử: Sự bố trí chíp IC, điều khiển quá trình, phân tích lỗi
chíp, thị lực máy, tổng hợp tiếng nói, mô hình hóa phi tuyến.
• Rô bốt: Điều khiển quỹ đạo, xe nâng hàng, các bộ điều khiển
tay máy,, các hệ thống thị giác, xe tự hành
• Ô tô: Các hệ thống dẫn hướng tự động, điều khiển bơm nhiên
liệu, các hệ thống chống bó phanh, các cảm biến dò sự phát
khí ảo.
Dr. Nam H. Nguyen 7

3.1.2 Ứng dụng của mạng nơ-ron
• Sản xuất: Điều khiển quá trình sản xuất, phân tích và thiết kế
sản phẩm, chuẩn đoán máy và quá trình, nhận dạng hạt thời
gian thực, các hệ thống kiểm tra chất lượng, thử bia, phân tích
chất lượng hàn, dự đoán chất lượng giấy, phân tích chất lượng
chíp máy tính, phân tích các hoạt động nghiền, phân tích thiết
kế sản phẩm hóa học, phân tích bảo dưỡng máy, đấu thầu dự
án, quản lý và kế hoạch hóa, mô hình động của các quá trình
hóa học.
• Vũ trụ, ngân hàng, quốc phòng, giải trí, tài chính, bảo hiểm, y
tế, dầu khí, an ninh, giao thông và truyền thông.
Dr. Nam H. Nguyen 8

3.1.3 Mô hình nơ-ron
• Nơ-ron sinh học:

Sợi nhánh, sợi trục
và khớp
• Não: 1011 nơ –ron
• Nơ-ron: 104 liên kết
• Chức năng của
mạng nơ-ron được
hình thành bởi sự
sắp xếp các nơ-ron
và độ lớn của các
khớp thần kinh, gây
Mạng nơ-ron sinh học
ra bởi một quá trình
hóa học phức tạp. Dr. Nam H. Nguyen 9
3.1.3 Mô hình nơ-ron
• Một phần của bộ não được hình thành khi sinh ra.
• Những phần khác sẽ phát triển thông qua học, do có những
liên kết mới được hình thành và các liên cũ mất đi.
• Cấu trúc mạng nơ-ron tiếp tục thay đổi theo thời gian trong
đời. Những thay đổi sau nay có xu hướng chủ yếu làm mạnh
hoặc yếu đi các khớp thần kinh.
• Có 2 sự giống nhau giữa mạng nơ-ron sinh học và mạng nơ-
ron nhân tạo:
✓ Các khối tạo ra mạng nơ-ron là những thiết bị tính toán đơn
giản.
✓ Các liên kết giữa các nơ-ron tạo ra chức năng của mạng.
Dr. Nam H. Nguyen 10

Mô hình nơ-ron nhân tạo
• Nơ ron một đầu vào

 p – đầu vào của nơ-ron
 w – trọng số
 b – ngưỡng (bias)
 σ − bộ tổng
 n – đầu vào net (net input)
 a – đầu ra của nơ-ron
 f – hàm truyền
• Ví dụ: (nnd2n1) 𝑝 = 0,4; 𝑤 = 1; 𝑏 =
0,6; 𝑓 𝑙à ℎà𝑚 𝑡𝑢𝑦ế𝑛 𝑡í𝑛ℎ.
• 𝑛 = 𝑤𝑝 + 𝑏 = 1 ∗ 0,4 + 0,6 = 1; 𝑎 = 𝑓 𝑛 = 1

Hàm truyền
Tên hàm Mô tả toán học Ứng dụng
𝑎 = hardlim(n) 0, 𝑛ế𝑢 𝑛 < 0 Mạng perceptron
𝑎=ቊ
1, 𝑛ế𝑢 0 ≤ 𝑛
𝑎 = 𝑝𝑢𝑟𝑒𝑙𝑖𝑛(𝑛) 𝑎=𝑛 Mạng Adaline
𝑎 = 𝑙𝑜𝑔𝑠𝑖𝑔(𝑛) 1 Mạng nhiều lớp,
𝑎=
1 + 𝑒 −𝑛 thuật toán lan
𝑎 = 𝑡𝑎𝑛𝑠𝑖𝑔(𝑛) 𝑒 𝑛 − 𝑒 −𝑛 truyền ngược
𝑎= 𝑛
𝑒 + 𝑒 −𝑛
𝑎 = 𝑝𝑜𝑠𝑙𝑖𝑛(𝑛) 0, 𝑛ế𝑢 𝑛 < 0 Mạng Hamming
𝑎=ቊ
𝑛, 𝑛ế𝑢 0 ≤ 𝑛
𝑎=satlins(n) −1, 𝑛 < −1 Mạng Hopfield
𝑎 = ቐ𝑛, −1 ≤ 𝑛 ≤ 1
1, 𝑛 > 1
Nơ-ron nhiều đầu vào
𝑝1 𝑤1,1 𝑇
𝑝2 𝑤1,2
• 𝒑= : ;𝑾= : ; 𝑛 = 𝑏 + σ𝑅𝑖=1 𝑤1,𝑖 𝑝𝑖 = 𝑾𝒑 + 𝑏
𝑝𝑅 𝑤1,𝑅

Lớp nơ-ron
𝑏1
𝑏2
:
𝒃=
.
:
𝑏𝑆

Mạng nhiều lớp


Mạng hồi qui

Luật học
• Luật học: Là một thủ tục dùng để thay đổi các trọng số và bias
nhằm mục đích huấn luyện mạng để thực hiện một số nhiệm
vụ.
• Có 3 loại luật học:
 Học có giám sát
 Học không có giám sát
 Học gia cố
• Học có giám sát:
 Mẫu huấn luyện 𝑝1 ; 𝑡1 , 𝑝2 ; 𝑡2 , … , 𝑝𝑄 ; 𝑡𝑄
 Luật học sẽ điều chỉnh các trọng số và bias sao cho đầu ra
của mạng nơ-ron bám lấy đầu ra mẫu.

3.1.4 Các loại mạng nơ-ron
• Mạng perceptron
• Ứng dụng: Có thể giải quyết các bài toán phân loại với đường
biên tuyến tính.

• Mạng nhiều lớp (mở rộng của mạng perceptron)

• Ứng dụng:
 Có thể giải quyết bài toán phân loại bất kỳ
 Có thể xấp xỉ một hàm phi tuyến bất kỳ

• Mạng nơ-ron động
• Ứng dụng: Nhận dạng và điều khiển các hệ thống động học và
phi tuyến

• Mạng nhớ:
 Ứng dụng để phân loại mẫu (chữ viết, ảnh)
 Dùng luật học Hebbian

• Mạng ADALINE :
 Bộ lọc thích nghi.
 Dùng luật học Widrow – Hoff

−𝑛 2
• Mạng RBF (Radial Basis Function): 𝑎 = 𝑒
 Ứng dụng xấp xỉ hàm, phân loại mẫu
 Dùng phương pháp bình phương nhỏ nhất

Ví dụ
• Phân loại táo và cam dùng mạng perceptron (nnd3pc)

• Các cảm biến:
 Hình dáng: 1 nếu gần như tròn, -1 nếu gần như e líp
 Bề mặt: 1 nếu như trơn, -1 nếu gồ ghề
 Khối lượng: 1 nếu khối lượng lớn hơn 1 pound (0,45kg),
-1 nếu nhỏ hơn 1 pound
• Ta có thể chọn đầu ra của mạng perceptron là 1 khi đầu vào là
quả táo và đầu ra là -1 khi đầu vào là quả cam.
• Vì chỉ phân loại 2 sản phẩm, ta có thể dùng mạng perceptron
có 1 nơ-ron. Ở đây dùng 3 cảm biến, do đó sẽ có 3 đầu vào.

3.2. Phương pháp huấn luyện mạng nơron.
• 3.2.1 Ví dụ
• 3.2.2 Luật học perceptron
• 3.2.3 Thuật toán lan truyền ngược

3.2.1 Ví dụ
1 −1 0
• 𝒑1 = , 𝑡1 = 1 𝒑2 = , 𝑡2 = 0 ቄ𝒑3 = , 𝑡3 =
2 2 −1
Đầu
0ቅ vào Nơ-ron không có bias
𝑝2 𝑾 = 1 −0,8
𝑝1
𝑎 = ℎ𝑎𝑟𝑑𝑙𝑖𝑚 𝑛
𝑝1 0, 𝑛ế𝑢 𝑛 < 0
𝒑 = 𝑝 ,𝑾 = 𝑤1,1 𝑤1,2 =ቊ
2 1, 𝑛ế𝑢 0 ≤ 𝑛
Dr. Nam H. Nguyen 𝑛 = 𝑾𝒑 27
3.2.1 Ví dụ
• 𝑒 =𝑡−𝑎
• t: đầu ra mẫu tương ứng với đầu vào mẫu
• a: đầu ra của nơ-ron ứng với đầu vào mẫu
• Nếu e = 1, thì 𝒘𝒎ớ𝒊 = 𝒘𝒄ũ + 𝒑𝑻
• Nếu e = −1, thì 𝒘𝒎ớ𝒊 = 𝒘𝒄ũ − 𝒑𝑻
• Nếu e = 0, thì 𝒘𝒎ớ𝒊 = 𝒘𝒄ũ
• 𝒘𝒎ớ𝒊 = 𝒘𝒄ũ + 𝑒𝒑𝑻
• 𝑏𝒎ớ𝒊 = 𝑏𝒄ũ + 𝑒

3.2.2 Luật học perceptron
Đầu vào Lớp nơ-ron
𝑖 𝒘𝒎ớ𝒊 = 𝑖𝒘𝒄ũ + 𝑒𝑖 𝒑
𝑖 𝑏𝒎ớ𝒊 = 𝑖 𝑏𝒄ũ + 𝑒𝑖
𝑾𝒎ớ𝒊 = 𝑾𝒄ũ + 𝒆𝒑𝑻

𝒃𝒎ớ𝒊 = 𝒃𝒄ũ + 𝒆
Bài tập
• 1. Giải các bài toán phân loại sau bằng cách vẽ các đường biên
và tìm các trọng số và bias.

Bài tập

Bài tập
• 2. Thiết kế mạng nơ-ron để phân loại các mẫu được biểu diễn
như hình sau:

Bài tập
• 3. Cho một bài toán phân loại như sau:
• a, Vẽ sơ đồ mạng perceptron 1 nơ-ron mà bạn sẽ sử dụng để

giải bài toán này. Cần có bao nhiêu đầu vào?
• b, Biểu diễn các mẫu trên mặt phẳng có hệ trục tọa độ là
O𝑝1 𝑝2 . Với mạng đã được thiết kế ở ý (a) bài toán trên có lời
giải hay không? Tại sao?

3.2.3 Thuật toán lan truyền ngược
• 3.2.3.1 Mạng nhiều lớp

• 3.2.3.2 Hàm mục tiêu
• 3.2.3.3 Quy tắc chuỗi
• 3.2.3.4 Độ nhạy
• 3.2.3.5 Lan truyền ngược độ nhạy



• Mạng có 𝑀 lớp:
• 𝒂𝑚+1 = 𝒇𝑚+1 (𝑾𝑚+1 𝒂𝑚 + 𝒃𝑚+1 ), 𝑚 = 0, 1, … , 𝑀 − 1
• 𝒂0 = 𝒑 – đầu vào của mạng
• 𝒂 = 𝒂𝑀 - đầu ra của mạng
• Tập mẫu đầu vào: 𝑃 = 𝒑(ℎ)
• Tập mẫu đầu ra: T = 𝒕(ℎ)
• ℎ = 1: 𝑄

3.2.3.2 Hàm mục tiêu
• 𝐽 = 𝒆𝑇 ℎ . 𝒆 ℎ = [𝒕 ℎ − 𝒂 ℎ ]𝑇 [𝒕 ℎ − 𝒂 ℎ ] → 𝒎𝒊𝒏
𝜕𝐽
• 𝑤 𝑚 𝑖,𝑗 𝑘 + 1 = 𝑤 𝑚 𝑖,𝑗 𝑘 − 𝛼
𝜕𝑤 𝑚
𝑖,𝑗
𝑚 𝑚 𝜕𝐽
• 𝑏 𝑖
𝑘+1 =𝑏 𝑖
𝑘 −𝛼 𝑚
𝜕𝑏
𝑖
• 𝑘 = 0, 1, 2, …;
• 𝑚 = 1: 𝑀;
• 𝑖 = 1: 𝑆 𝑚 ; 𝑗 = 1: 𝑆 𝑚−1 ; 𝑆 0 = 𝑅
• 𝛼 : tốc độ học

3.2.3.3 Quy tắc chuỗi
𝑑𝑎 𝑑𝑓 𝑛 𝑑𝑛
• = ∗
𝑑𝑤 𝑑𝑛 𝑑𝑤
𝜕𝐽 𝜕𝐽 𝜕𝑛𝑚
• = ∗ 𝑖
𝜕𝑤 𝑚 𝜕𝑛𝑚 𝜕𝑤 𝑚
𝑖,𝑗 𝑖 𝑖,𝑗
𝑚 𝑆 𝑚−1 𝑚
• 𝑛 𝑖
= σ𝑗=1 𝑤 𝑖,𝑗 𝑎𝑚−1𝑗 + 𝑏 𝑚 𝑖
𝜕𝑛𝑚
• 𝑖
= 𝑎𝑚−1𝑗
𝜕𝑤 𝑚
𝑖,𝑗
𝜕𝐽 𝜕𝐽 𝜕𝑛𝑚
• = ∗ 𝑖
𝜕𝑏𝑚 𝜕𝑛𝑚 𝜕𝑏𝑚
𝑖 𝑖 𝑖
𝜕𝑛𝑚
• 𝑚
𝑖
=1
𝜕𝑏
𝑖
3.2.3.4 Độ nhạy
• Độ nhạy của nơ-ron thứ i của lớp thứ m:

𝜕𝐽
• 𝑠𝑚 𝑖 =
𝜕𝑛𝑚
𝑖
𝜕𝐽
• = 𝑠 𝑚 𝑖 𝑎𝑚−1𝑗
𝜕𝑤 𝑚
𝑖,𝑗
𝜕𝐽
• = 𝑠𝑚 𝑖
𝜕𝑏𝑚
𝑖
• 𝑤 𝑚 𝑖,𝑗 𝑘 + 1 = 𝑤 𝑚 𝑖,𝑗 𝑘 − 𝛼𝑠 𝑚 𝑖 𝑎𝑚−1𝑗

• 𝑏 𝑚 𝑖 𝑘 + 1 = 𝑏 𝑚 𝑖 𝑘 − 𝛼𝑠 𝑚 𝑖

3.2.3.4 Độ nhạy
• Dạng ma trận:
• 𝑾𝑚 𝑘 + 1 = 𝑾𝑚 𝑘 − 𝛼𝒔𝑚 (𝒂𝑚−1 )𝑇
• 𝒃𝑚 𝑘 + 1 = 𝒃𝑚 𝑘 − 𝛼𝒔𝑚
𝜕𝐽
𝜕𝑛𝑚
1
𝜕𝐽
𝜕𝐽
• 𝒔𝑚 = = 𝜕𝑛𝑚
𝜕𝒏𝑚 2
:
𝜕𝐽
𝜕𝑛𝑚 𝑚
𝑆

3.2.3.5 Lan truyền ngược độ nhạy
𝜕𝑛𝑖 𝑚+1
• 𝑚 =
𝜕𝑛𝑗
𝑚 𝑚+1 𝑎 𝑚 +𝑏 𝑚+1 )
𝜕(σ𝑆
𝑣=1 𝑤𝑖,𝑣 𝑣 𝑖
𝜕𝑛𝑗 𝑚
𝜕𝑎 𝑚
𝑚+1 𝑗
• =𝑤𝑖,𝑗
𝜕𝑛𝑗 𝑚
• =𝑤𝑖,𝑗 𝑚+1 𝑓ሶ 𝑚 (𝑛𝑗 𝑚 )


𝑇
𝑚 𝜕𝐽 𝜕𝒏𝑚+1 𝜕𝐽 𝑚 𝑚+1 𝑇 𝑚+1
• 𝒔 = = ሶ
= 𝐹𝑚 (𝒏 ) 𝑾 𝒔
𝜕𝒏𝑚 𝜕𝒏𝑚 𝜕𝒏𝑚+1
• 𝑚 = 𝑀 − 1: 1

Thuật toán lan truyền ngược
nnd11bc
Ví dụ

Ví dụ
Tham số ban đầu của

mạng:
Đáp ứng đầu ra của mạng

(vidu.m)

Ví dụ
• Tính đầu ra của lớp 1:

• 𝑎0 = 𝑝 = 1

Ví dụ
Tính đầu ra của mạng (lớp thứ 2):

Ví dụ
Tính sai số:
Tính đạo hàm các hàm truyền:

Tính đạo hàm các hàm truyền
Đạo hàm có thể được tính từ đầu ra của lớp

Lan truyền ngược độ nhậy
Độ nhậy của lớp ra:

Lan truyền ngược độ nhạy
Độ nhậy của lớp thứ nhất (lớp vào):

Cập nhật tham số của lớp 2
Chọn tốc độ học: 𝛼 = 0.1

Cập nhật tham số của lớp 1
vidu_train.m/nnd11bc

Bài tập
• 4. Thiết kế mạng nơ-ron để phân loại các mẫu sau

Bài tập
• 4. Thiết kế mạng nơ-ron để phân loại các mẫu sau

Bài tập

Tuyến tính hóa phản hồi thích nghi nơ-ron
(𝑛)
• 𝑥 = 𝑓 𝒙𝑝 + 𝑔 𝒙𝑝 𝑢 (1)
𝑝
𝑇
𝑥ሶ
(𝑛−1)
• 𝒙𝑝 = 𝑥𝑝 𝑝 …. 𝑥
𝑝
(𝑛)
• 𝑥 = −𝒌𝑇 𝒙𝑚 + 𝑟
𝑚
1
• 𝑢 = −𝑁𝑓 − 𝒌𝑇 𝒙𝑝 + 𝑟
𝑁𝑔
(𝑛) 𝑔 𝒙𝑝
• 𝑥 = 𝑓 𝒙𝑝 + −𝑁𝑓 − 𝒌𝑇 𝒙𝑝 + 𝑟
𝑝 𝑁𝑔
• 𝒆 = 𝒙𝑝 − 𝒙𝑚
(𝑛) 𝑛
• 𝑒=𝑥 −𝑥 = −𝒌𝑇 𝒆 + 𝑓 − 𝑁𝑓 + 𝑔 − 𝑁𝑔 𝑢
𝑝 𝑚

3.3. Công cụ nơ-ron trong Matlab
• 3.3.1 Tối ưu hóa hàm mục tiêu

• 3.3.2 Tạo mạng nơ-ron và mô phỏng trong Matlab
• 3.3.3 Các hàm huấn luyện mạng nơ-ron trong Matlab

3.3.1 Tối ưu hóa hàm mục tiêu
• 3.3.1.1 Hàm mục tiêu

• 3.3.1.2 Phương pháp hạ sâu nhất (steepest descent)
• 3.3.1.3 Phương pháp Newton
• 3.3.1.4 Phương pháp Levenberg-Marquardt

3.3.1.1 Hàm mục tiêu
• 𝐹 (𝒙) → 𝑚𝑖𝑛
• 𝒙 = 𝑣𝑒𝑐[𝑤 𝑚 𝑖,𝑗 𝑘 𝑏 𝑚 𝑖 𝑘 ];
• 𝑖 = 1: 𝑆 𝑚 ; 𝑗 = 1: 𝑆 𝑚−1 ; 𝑚 = 1: 𝑀.
• Chọn giá trị ban đầu 𝒙0 (ngẫu nhiên và nhỏ).
• Cập nhật giá trị mới theo công thức
• 𝒙𝑘+1 = 𝒙𝑘 + 𝛼𝑘 𝒑𝑘
• 𝒑𝑘 là hướng tìm
• 𝛼𝑘 là tốc độ học

3.3.1.2 Phương pháp hạ sâu nhất
• 𝒙𝑘+1 = 𝒙𝑘 + 𝛼𝑘 𝒑𝑘
• Sau mỗi vòng lặp, ta muốn
• 𝐹 𝒙𝑘+1 < 𝐹(𝒙𝑘 ) (1)
• Khai triển chuỗi Taylor bậc nhất xung quanh điểm 𝒙𝑘 , ta có:
• 𝐹 𝒙𝑘+1 ≈ 𝐹 𝒙𝑘 + 𝒈𝑇 𝑘 ∆𝒙𝑘
• ∆𝒙𝑘 = 𝒙𝑘+1 − 𝒙𝑘
• 𝒈𝑘 = 𝛻𝐹(𝒙)
ฬ𝒙=𝒙
𝒌
• Để thỏa mãn điều kiện (1) thì

• 𝒈𝑇 𝑘 ∆𝒙𝑘 = 𝒈𝑇 𝑘 𝛼𝑘 𝒑𝑘 < 0
• Ta chọn 𝛼𝑘 nhỏ và dương, do đó

• 𝒈𝑇 𝑘 𝒑𝑘 < 0
• Bất kỳ véc tơ 𝒑𝑘 nào thỏa mãn điều kiện ở trên được gọi là
hướng hạ sâu.
• Giả thiết độ lớn của 𝒑𝑘 không đổi, khi đó 𝒈𝑇 𝑘 𝒑𝑘 đạt giá trị
âm nhất nếu 𝒑𝑘 thỏa mãn điều kiện gì?
• 𝒑𝑘 = −𝒈𝑘
• Hướng hạ sâu nhất là hướng −𝒈𝑘 .
• Phương pháp hạ sâu nhất:
• 𝒙𝑘+1 = 𝒙𝑘 − 𝛼𝑘 𝒈𝑘

• Có 2 phương pháp chọn 𝛼𝑘 :

𝛼𝑘 cố định
𝛼𝑘 được xác định sao cho 𝐹 đạt giá trị nhỏ nhất trên hướng
𝒑𝑘
• Ví dụ:
• 𝐹 𝒙 = 𝑥1 2 + 25𝑥2 2
0,5
• 𝒙0 =
0,5

Véc tơ gradient:
Tốc độ học:
Vòng lặp đầu tiên 𝑘 = 1
nnd9sdq

3.3.1.3 Phương pháp Newton
• Khai triển chuỗi Taylor bậc 2 xung quanh 𝒙𝑘 :

1
• 𝐹 𝒙𝑘+1 ≈ 𝐹 𝒙𝑘 + 𝒈𝑇 𝑘 ∆𝒙𝑘 + ∆𝒙𝑘 𝑇 𝑨𝑘 ∆𝒙𝑘 (**)
2
• 𝑨𝑘 = 𝛻 2 𝐹(𝒙) - ma trận Hessian

ฬ𝒙=𝒙
𝑘
• 𝒈𝒌 + 𝑨𝑘 ∆𝒙𝑘 = 𝟎
• ∆𝒙𝑘 = −𝑨𝑘 −1 𝒈𝒌
• 𝒙𝑘+1 = 𝒙𝑘 − 𝑨𝑘 −1 𝒈𝒌 (***)
• Ví dụ: 𝐹 𝒙 = 𝑥1 2 + 25𝑥2 2
0,5
• 𝒙0 =
0,5
Véc tơ gradient
Ma trận Hessian
Vòng lặp thứ nhất:

• Nnd9nm
cực tiểu cục bộ yên ngựa cực tiểu toàn cục

3.3.1.4 Phương pháp Levenberg-Marquardt
• 𝐹 𝒙 = σ𝑁 2 𝑇
𝑖=1 𝑣𝑖 (𝒙) = 𝒗 𝒙 . 𝒗(𝒙)
𝜕𝐹 𝒙 𝜕𝑣𝑖 (𝒙)
• = 2 σ𝑁
𝑖=1 𝑣𝑖 (𝒙)
𝜕𝑥𝑗 𝜕𝑥𝑗
• Gradient:
• 𝛻𝐹 𝒙 = 2𝑱𝑇 𝒙 . 𝒗(𝒙)
• J - Ma trận Jacobian:

𝜕𝐹 𝒙 𝜕𝑣𝑖 (𝒙)
• = 2 σ𝑁
𝑖=1 𝑣𝑖 (𝒙)
𝜕𝑥𝑗 𝜕𝑥𝑗
Phần tử thứ 𝑘, 𝑗:
Dạng ma trận:
Khi S(x) nhỏ

• Thay gradient và ma trận Hessian vào (***), ta thu được

phương pháp Gauss – Newton:
Ưu điểm: Không cần tính đạo hàm bậc hai

Nhược điểm: Ma trận Hessian 𝐻 = 𝑱𝑇 (𝒙𝑘 )𝑱(𝒙𝑘 ) phải khả đảo

• Nếu 𝜇𝑘 tiến tới 0, trở thành phương pháp Gauss – Newton

• Nếu 𝜇𝑘 lớn, trở thành phương pháp hạ sâu nhất

(𝑛)
• 𝑥 = 𝑓 𝒙𝑝 + 𝑔 𝒙𝑝 𝑢 (1)
𝑝
𝑇
𝑥ሶ
(𝑛−1)
• 𝒙𝑝 = 𝑥𝑝 𝑝 …. 𝑥
𝑝
(𝑛)
• 𝑥 = −𝒌𝑇 𝒙𝑚 + 𝑟
𝑚
1
• 𝑢 = −𝑁𝑓 − 𝒌𝑇 𝒙𝑝 + 𝑟
𝑁𝑔
(𝑛) 𝑔 𝒙𝑝
• 𝑥 = 𝑓 𝒙𝑝 + −𝑁𝑓 − 𝒌𝑇 𝒙𝑝 + 𝑟
𝑝 𝑁𝑔
• 𝒆 = 𝒙𝑝 − 𝒙𝑚
(𝑛) 𝑛
• 𝑒=𝑥 −𝑥 = −𝒌𝑇 𝒆 + 𝑓 − 𝑁𝑓 + 𝑔 − 𝑁𝑔 𝑢
𝑝 𝑚

3.3.2 Tạo mạng nơ-ron và mô phỏng trong
Matlab
• 3.3.2.1 Mạng perceptron
• 3.3.2.2 Mạng nhiều lớp
• 3.3.2.3 Mạng động

3.3.2.1 Mạng perceptron
• NET = newp(P,T,TF,LF) - tạo mạng perceptron

• P - RxQ (R là số đầu vào, Q là số mẫu)
• T - SxQ (S là số nơ-ron)
• TF – hàm truyền, mặc định là hàm 'hardlim'.
• LF – Hàm học, mặc định là hàm 'learnp'.
• Ví dụ:
0 0 1 1
• 𝑝= ;t= 0 1 1 1
0 1 0 1
• 𝑛𝑒𝑡 = 𝑛𝑒𝑤𝑝(𝑝, 𝑡)
• 𝑣𝑖𝑒𝑤(𝑛𝑒𝑡) – xem cấu trúc mạng

3.3.2.1 Mạng perceptron
• 𝑦 = 𝑛𝑒𝑡(𝑝) – tính đầu ra của mạng

• net.trainParam.epochs = 20 – số lần học
• 𝑛𝑒𝑡 = 𝑡𝑟𝑎𝑖𝑛(𝑛𝑒𝑡, 𝑝, 𝑡) – huấn luyện mạng
• 𝑛𝑒𝑡. 𝑖𝑤{1,1} - xem trọng số
• 𝑛𝑒𝑡. 𝑏{1} – xem bias
• newp_example.m

3.3.2.2 Mạng nhiều lớp
• network(numInputs,numLayers,biasConnect,inputConnect,lay
erConnect,outputConnect)
• numInputs - số đầu vào R.
• numLayers - số lớp M.
• biasConnect - M𝑥1 véc tơ nhị phân.
• inputConnect - 𝑀𝑥𝑅 ma trận nhị phân.
• layerConnect - 𝑀𝑥𝑀 ma trận nhị phân.
• outputConnect - 1𝑥𝑀 véc tơ nhị phân.

• Tạo một mạng có 2 lớp, 1 đầu vào. Trong đó lớp 1 có bias, lớp
2 không có bias và đầu ra của mạng là đầu ra của lớp 2.
• numInputs = 1;
• numLayers = 2;
• biasConnect = [1;0];
• inputConnect = [1;0];
• layerConnect = [0 0;1 0];
• outputConnect = [0 1];
• net =
network(numInputs,numLayers,biasConnect,inputConnect,lay
erConnect,outputConnect)

• Chọn hàm truyền cho các lớp:

• net.layers{1}.transferFcn = 'tansig';
• net.layers{2}.transferFcn = ‘purelin';
• Kích thước của đầu vào:
• net.inputs{1}.size = 1;
• Kích thước của đầu ra:
• net.outputs{2}.size = 1;
• Số nơ ron của các lớp:
• net.layers{1}.size = 2;
• net.layers{2}.size = 1;

• Khởi tạo các giá trị ban đầu cho các tham số của mạng:
• net.iw{1,1}=[-0.27;-0.41];
• net.b{1}=[-0.48;-0.13];
• net.lw{2,1}=[0.09 -0.17];
• net.b{2}=0.48;
• Xem cấu trúc của mạng nơ-ron: view(net)
• Tính đầu ra của mạng:
• p = -2:0.2:2;
• y = net(p);

3.3.2.3 Mạng động
• layerConnect = [0 1;1 0];

• Khai báo các khối TDL:
• net.inputWeights{1,1}.delays = 1:2;
• net.layerWeights{1,2}.delays = 1:2;
• Chuẩn bị dữ liệu vào ra mẫu:
• p = rand(1,100);
• P = num2cell(p);

3.3.3 Các hàm huấn luyện mạng trong Matlab
• Phương pháp hạ sâu nhất

• traingd
• net.trainFcn = 'traingd';
• net.trainParam.epochs = 100; −𝑠ố 𝑙ầ𝑛 ℎọ𝑐
• net.trainParam.lr = 0.01; − 𝑡ố𝑐 độ ℎọ𝑐
• [net,tr] = train(net,p,t) −ℎ𝑢ấ𝑛 𝑙𝑢𝑦ệ𝑛 𝑚𝑎𝑛𝑔
• multilayer_train.m
• Phương pháp Levenberg-Marquardt
• 𝑡𝑟𝑎𝑖𝑛𝑙𝑚
• Các phương pháp khác: help nntrain

Mạng động (hồi qui)
1
1
1
Huấn luyện mạng động (hồi qui)
• Huấn luyện mạng hở: Cắt đường phản hồi từ đầu ra của
mạng, coi tín hiệu phản hồi từ đầu ra của mạng như đầu vào
mới của mạng.
• Huấn luyện mạng kín:
 Sau khi huấn luyện mạng hở, đường phản hồi được đóng
lại, các trọng số và bias của mạng hở được dùng như các tham
số ban đầu của mạng kín.
 Chia tập mẫu gồm Q mẫu thành các tập mẫu có độ dài là C.
 𝐶 > 𝑑 (𝑑 𝑙à 𝑠ố 𝑡𝑟ễ 𝑙ớ𝑛 𝑛ℎấ𝑡 𝑐ủ𝑎 𝑚ạ𝑛𝑔).
 Huấn luyện mạng kín với các tập mẫu có độ dài là 𝐶 = 𝑑 +
1.
 Nếu thành công, thì tăng C cho tới khi 𝐶 = 𝑄.

Nhận dạng đối tượng
𝒕(𝑘) 𝒆(𝑘)
𝒑(𝑘)
Đối tượng
𝒚(𝑘)
Mạng nơ-ron
𝑾, 𝒃
𝑄
1
𝐽 = ෍[𝒕 𝑘 − 𝒚 𝑘 ]𝑇 [𝒕 𝑘 − 𝒚 𝑘 ] → 𝑚𝑖𝑛
𝑄
𝑘
Điều khiển thích nghi theo mô hình mẫu

Điều khiển dự báo

Nhận dạng cánh tay máy
𝑡(𝑘) 𝑒(𝑘)
𝑝(𝑘)
Cánh tay máy
𝑦(𝑘)
Mạng nơ-ron
𝑾, 𝒃
𝑄
1
𝐽 = ෍(𝑡 𝑘 − 𝑦(𝑘))2 → 𝑚𝑖𝑛
𝑄
𝑘
Nhận dạng cánh tay máy
• robotarm_reference.m −𝑡ạ𝑜 𝑡í𝑛 ℎ𝑖ệ𝑢 𝑣à𝑜 𝑚ẫ𝑢

• myrobotarm.mdl −𝑡ạ𝑜 𝑡í𝑛 ℎ𝑖ệ𝑢 𝑟𝑎 𝑚ẫ𝑢
• mangho.m −ℎ𝑢ấ𝑛 𝑙𝑢𝑦ệ𝑛 𝑚ạ𝑛𝑔 ℎở
• mangkin.m −ℎ𝑢ấ𝑛 𝑙𝑢𝑦ệ𝑛 𝑚ạ𝑛𝑔 𝑘í𝑛

The End

3.1.5 Quan hệ giữa mờ và nơ-ron
• Mờ và mạng nơ-ron là hai kỹ thuật bổ sung cho nhau:

Mạng nơ-ron có thể học từ dữ liệu, nhưng tri thức biểu diễn
bởi nó thì khó hiểu
Ngược lại, hệ mờ thì dễ hiểu nhưng không có thuật toán học.
• Sự kết hợp giữa mờ và nơ-ron có thể được phân thành 4 loại:
 Điều chỉnh hệ mờ sử dụng các luật học của mạng nơ-ron
(ANFIS)
 Xây dựng mạng nơ-ron sử dụng hệ mờ
 Tạo các hàm liên thuộc với mạng nơ-ron
 Nối các mạng nơ-ron và hệ mờ

Chapter 3

Uploaded by

Document Information

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

Chapter 3

Uploaded by

Copyright:

Available Formats

Chương 3 Mạng nơ-ron

Ts. Nguyễn Hoài Nam

Dr. Nam H. Nguyen 1

• 3.1. Tổng quan về mạng nơ-ron

Dr. Nam H. Nguyen 2

• 3.1.1 Sự phát triển của mạng nơ-ron

Dr. Nam H. Nguyen 3

• Warren McCulloch và Walter Pitts [1943] đã chỉ ra rằng

Dr. Nam H. Nguyen 4

• Mạng của Rosenblatt và Widrow đều có chung những hạn

• Martin Hagan [1994] đưa ra phương pháp huấn luyện mạng

Dr. Nam H. Nguyen 6

Dr. Nam H. Nguyen 7

Dr. Nam H. Nguyen 8

• Nơ-ron sinh học:

Dr. Nam H. Nguyen 10

• Nơ ron một đầu vào

Dr. Nam H. Nguyen 11

Dr. Nam H. Nguyen 13

Dr. Nam H. Nguyen 14

Dr. Nam H. Nguyen 15

Dr. Nam H. Nguyen 16

Dr. Nam H. Nguyen 17

Dr. Nam H. Nguyen 18

Dr. Nam H. Nguyen 19

• Mạng nhiều lớp (mở rộng của mạng perceptron)

Dr. Nam H. Nguyen 20

Dr. Nam H. Nguyen 21

Dr. Nam H. Nguyen 22

Dr. Nam H. Nguyen 23

Dr. Nam H. Nguyen 24

• Phân loại táo và cam dùng mạng perceptron (nnd3pc)

Dr. Nam H. Nguyen 25

Dr. Nam H. Nguyen 26

Dr. Nam H. Nguyen 28

𝑾𝒎ớ𝒊 = 𝑾𝒄ũ + 𝒆𝒑𝑻

Dr. Nam H. Nguyen 30

Dr. Nam H. Nguyen 31

Dr. Nam H. Nguyen 32

• 3. Cho một bài toán phân loại như sau:

• a, Vẽ sơ đồ mạng perceptron 1 nơ-ron mà bạn sẽ sử dụng để

Dr. Nam H. Nguyen 33

• 3.2.3.1 Mạng nhiều lớp

Dr. Nam H. Nguyen 34

Dr. Nam H. Nguyen 35

Dr. Nam H. Nguyen 36

Dr. Nam H. Nguyen 37

Dr. Nam H. Nguyen 38

• Độ nhạy của nơ-ron thứ i của lớp thứ m:

• 𝑤 𝑚 𝑖,𝑗 𝑘 + 1 = 𝑤 𝑚 𝑖,𝑗 𝑘 − 𝛼𝑠 𝑚 𝑖 𝑎𝑚−1𝑗

Dr. Nam H. Nguyen 40

Dr. Nam H. Nguyen 41

Dr. Nam H. Nguyen 42

Dr. Nam H. Nguyen 43

Dr. Nam H. Nguyen 44

Dr. Nam H. Nguyen 46

Tham số ban đầu của

Đáp ứng đầu ra của mạng

Dr. Nam H. Nguyen 47

• Tính đầu ra của lớp 1:

Dr. Nam H. Nguyen 48

Tính đầu ra của mạng (lớp thứ 2):

Dr. Nam H. Nguyen 49

Tính sai số:
