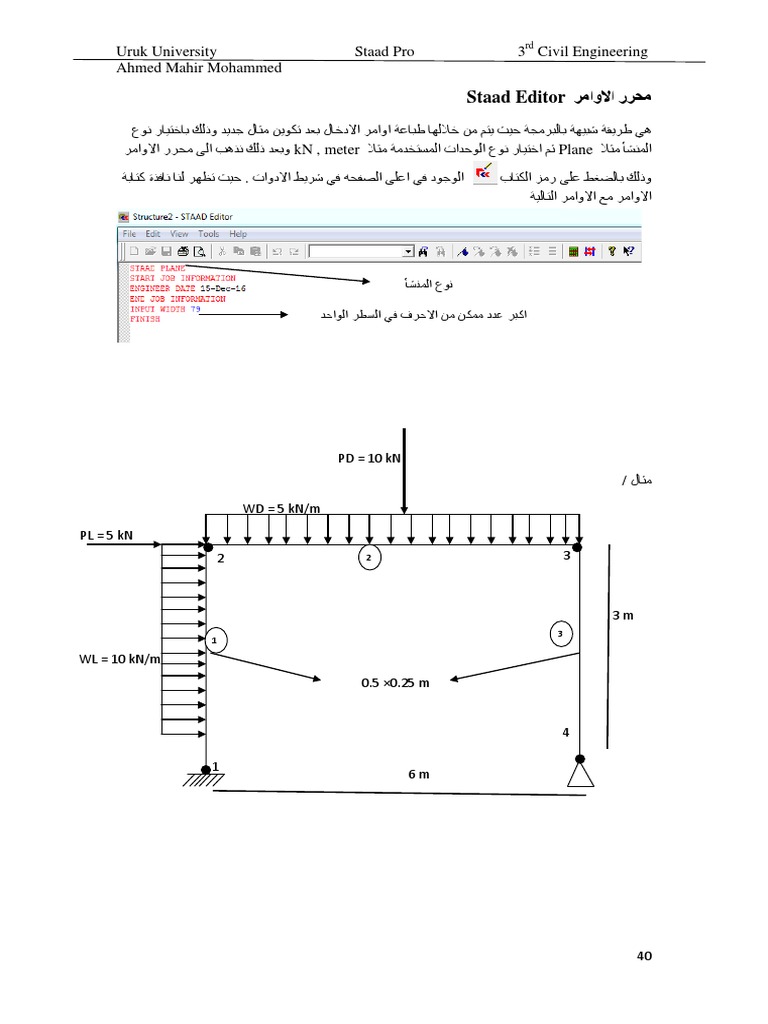

ﻧوع اﻟﻣﻧﺷﺄ
PD = 10 kN
ﻣﺜﺎل /
WD = 5 kN/m
PL = 5 kN
2 2 3
3m
3
1
WL = 10 kN/m
0.5 ×0.25 m
4
1
6m
40
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
-اﻟﺨﻄﻮة اﻻوﻟﻰ ﺗﺘﻢ ﺑﺘﻮﺻﯿﻒ اﻟﻤﻨﺸﺄ ﺣﯿﺚ ﺗﻮﺟﺪ ارﺑﻊ اﻧﻮاع ﻣﻦ اﻟﻤﻨﺸﺄت :
Space
Plane
Staad Truss
Floor
-ﺗﻮﺻﯿﻒ وﺣﺪات اﻟﻤﻨﺸﺄ :ﺣﯿﺚ ﯾﺘﻢ ﺗﺤﺪﯾﺪ وﺣﺪات اﻟﻄﻮل ووﺣﺪات اﻟﻘﻮى ﻓﻲ ﻣﻠﻒ اﻻدﺧﺎل
-ﻧﻘﻮم ﺑﺎدﺧﺎل ,وﺗﻌﺮﯾﻒ ﻗﯿﻢ اﻻﺣﺪاﺛﯿﺎت ﻟﻠﻤﻨﺸﺄ ﻣﻦ ﺧﻼل اﻻﯾﻌﺎز اﻟﺘﺎﻟﻲ Joint Coordinateﺣﯿﺚ ﯾﺘﻢ ادﺧﺎل
ﻗﯿﻢ رﻗﻢ اﻟﻌﻘﺪة و اﺣﺪاﺛﯿﺎﺗﮭﺎ ﺑﺎﻻﺗﺠﺎھﺎت ) (X,Y,Zﻓﻲ ﺣﺎل ﻛﻮن اﻟﻤﻨﺸﺄ ﺛﻨﺎﺋﻲ اﻻﺑﻌﺎد ﯾﺘﻢ ادﺧﺎل اﻻﺣﺪاﺛﯿﺎت
ﺑﺎﻻﺗﺠﺎه X,Yﻓﻘﻂ ﻛﻤﺎ ادﻧﺎه :
j1 x1 y1 z1
ﺣﯿﺚ ان j1ﺗﻤﺜﻞ رﻗﻢ اﻟﻌﻘﺪة و اﻻﺣﺪاﺛﯿﺎت ) (x1 y1 z1ﺗﻤﺜﻞ اﺣﺪﺛﯿﺎت اﻟﻌﻘﺪة وﺣﺴﺐ ﻧﻈﺎم اﻻﺣﺪﺛﯿﺎت اﻟﻤﺴﺘﻮﯾﺔ
) (X,Y,Zوﻛﻤﺎ ﻓﻲ اﻟﻤﺜﺎل اﻟﺘﺎﻟﻲ:
1000
2006 or 1 0 0 0; 2 0 3 6; 3 6 3 5;4 6 0 4
3635
4604
* ﺗﻜﺮار اﻟﻨﻘﺎط :وﻛﻤﺎ ﻓﻲ اﻟﻤﺜﺎل اﻟﺘﺎﻟﻲ
1 2 3 4 5 6
2 2 2 2 2
1 0 0 0 6 10 0 0
ﯾﻌﻨﻲ ان اﻟﻨﻘﺎط اﻟﻮاﻗﻌﺔ ﺑﯿﻦ 1و 6ﯾﺘﻢ ﺗﻮﻟﯿﺪھﺎ ﺑﺘﺒﺎﻋﺪ ﻣﻨﺘﻈﻢ وﺑﻤﻘﺪار 2ﺑﺎﺗﺠﺎه اﻻﺣﺪاﺛﻲ . X
ﯾﻤﻜﻦ اﺳﺘﺨﺪام اﻻﯾﻌﺎز Repeatﻣﻊ طﺮﯾﻘﺔ اﻟﺘﻮﻟﯿﺪ او اﻟﺘﻜﺮار اﻟﺘﻠﻘﺎﺋﻲ ﻟﻐﺮض ﺗﻜﺮار ﻧﻘﺎط اﻟﻮﺻﻞ
Repet n xi yi zi
ﺣﯿﺚ ان nﺗﻤﺜﻞ ﻋﺪد ﻣﺮات اﻟﺘﻜﺮار و ) (xi yi ziﺗﻤﺜﻞ ﻣﻘﺪار ﺗﺰاﯾﺪ اﻻﺣﺪﺛﯿﺎت ﻟﻠﺘﻜﺮار ﻣﺜﺎل ذﻟﻚ :
1 0 0 0 6 10 0 0
Repeat 3 0 2 0
41
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
ھﻨﺎ ﯾﺘﻢ ﺗﻮﻟﯿﺪ اﻟﻌﻘﺪ ﻣﻦ 1اﻟﻰ رﻗﻢ 6ﻣﻦ ﺧﻼل اﻟﺴﻄﺮ اﻻول ,اﻣﺎ اﻟﺴﻄﺮ اﻟﺜﺎﻧﻲ ﻓﯿﺘﻢ ﺗﻜﺮار اﻟﺴﻄﺮ اﻻول ﺛﻼث
ﻣﺮات ) (n = 3وﺑﻤﻘﺪار زﯾﺎدة اﻻﺣﺪاﺛﻲ yﺑﻤﻘﺪار . 2
Y
ﻣﻼﺣﻈﺔ ھﺎﻣﺔ :ان اﯾﻌﺎز Repeatﯾﺴﺘﺨﺪم ﻟﺘﻜﺮار اﻟﺴﻄﺮ اﻟﺬي ﯾﺴﺒﻘﮫ ﺑﺨﻄﻮة واﺣﺪة ﻓﻘﻂ
-ﺗﻮﺻﯿﻒ اﻟﻌﻨﺎﺻﺮ اﻻﻧﺸﺎﺋﯿﺔ ﻣﻊ ﺑﻌﻀﮭﺎ ﻋﻦ طﺮﯾﻖ اﻻﻣﺮ Member Incidenceﻟﻠﻌﻘﺪ ﻣﻊ ﺑﻌﻀﮭﺎ وﺗﺮﻗﯿﻢ
ﻛﻞ ﻋﻨﺼﺮ وذﻟﻚ ﻋﻦ طﺮﯾﻖ ﻛﺘﺎﺑﺔ رﻗﻢ اﻟﻌﻨﺼﺮ وارﻗﺎم اﻟﻌﻘﺪ ﻟﺬﻟﻚ اﻟﻌﻨﺼﺮ ﻛﻤﺎ ﯾﻠﻲ :
)Member Incidence (Mem Inc
ﺣﯿﺚ ان اﻟﺮﻣﺰ m1ﯾﻤﺜﻞ رﻗﻢ اﻟﻌﻨﺼﺮ اﻣﺎ j1ﯾﻤﺜﻞ رﻗﻢ اﻟﻌﻘﺪة ﻓﻲ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ و j2ﯾﻤﺜﻞ رﻗﻢ اﻟﻌﻘﺪة ﻓﻲ
ﻧﮭﺎﯾﺔ اﻟﻌﻨﺼﺮ وﻛﻤﺎ ي اﻟﻤﺜﺎل اﻟﺘﺎﻟﻲ :
112
223 or 1 1 2; 2 2 3; 3 3 4
334
-ادﺧﺎل ﺧﺼﺎﺋﺺ اﻟﻌﻨﺎﺻﺮ Member Propertyوذﻟﻚ ﺑﺎدﺧﺎل ﺧﺼﺎﺋﺺ ﻛﻞ ﻋﻨﺼﺮ ﻋﻦ طﺮﯾﻖ طﺒﺎﻋﺔ
اﻻﻣﺮ اﻟﺘﺎﻟﻲ :
42
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
* ادﺧﺎل ﺑﻌﺾ اﻟﺨﺼﺎﺋﺺ اﻻﺧﺮى ﻟﻠﻤﻘﺎطﻊ
Trapezoidal Section
unit mm
member properties
3 pris Zd 400 Yd 600 Zb 200
ﺣﯿﺚ ﯾﺘﻢ ادﺧﺎل ﺛﻼث اﺑﻌﺎد ﻟﮭﺬا اﻟﻤﻘﻄﻊ
unit meter
member properties
10 to 14 pris Zd 1.0 Zb 0.1 Yd 0.8 Yb 0.7
: ﺑﺪﻻ ﻣﻦ اﻟﻤﻘﺎطﻊ وﻛﻤﺎ ﯾﻠﻲAx , Ay ,Az او اﻟﻤﺴﺎﺣﺎتIx , Iy,Iz ﻛﻤﺎ ﯾﻤﻜﻦ ادﺧﺎل ﻋﺰم اﻟﻘﺼﻮر اﻟﺬاﺗﻲ
unit mm
member properties
3 pris Iz 2.5e9 Iy 1.0 e9
or
unit meter
member properties
10 to 14 pris Ax 0.17
ﯾﻠﯿﮫprismatic ﺑﺪﻻ ﻣﻦTapered اذا ﻛﺎن اﻟﻤﻘﻄﻊ ﻏﯿﺮ ﻣﻨﺘﻈﻢ اي ﻣﺘﻐﯿﺮ ﻋﻠﻰ طﻮل اﻟﻌﻨﺼﺮ ﻧﺴﺘﺨﺪم اﻻﯾﻌﺎز
: ﺧﻤﺴﺔ اﻟﺮﻗﺎم ﻋﻠﻰ اﻻﻗﻞ ﻣﺘﺘﺎﻟﯿﺔ و ﻛﻤﺎ ﯾﻠﻲ
member properties
3 tapered F1 F2 F3 F4 F5 F6 F7
: وﻓﻲ ﺣﺎﻟﺔ اﻋﻄﺎء ﺧﻤﺴﺔ ﻗﯿﻢ ﻓﻘﻂ ﻓﺄن
F6 = F4
F7 = F5
43
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
Prismatic Properties
AX = Cross sectional area
IX = Torsional constant
IY = Moment of inertia about y-axis.
IZ = Moment of inertia about z-axis
اﻟﺠﺪول ﯾﻮﺿﺢ ﯾﻌﺾ اﻟﺨﺼﺎﺋﺺ ﻋﻨﺪ ﺗﻌﺮﯾﻒ اﻧﻮاع اﻟﻤﻘﺎطﻊ
Structure Type Required Properties
TRUSS structure AX
PLANE structure AX, IZ, or IY
FLOOR structure IX, IZ or IY
SPACE structure AX, IX, IY, IZ
isotropic steel
e
poisson
density
alpha
damp
44
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
material steel mem 1 3
----------------------------------------------------
ﻣﻦ اﻟﻤﻤﻜﻦ ﺗﻌﺮﯾﻒ ﺧﻮاص اﻟﻤﺎدة ﻣﺜﻞ ) اﻟﻜﻮﻧﻜﺮﯾﺖ و اﻟﺤﺪﯾﺪ ....اﻟﺦ( ﺑﺎﺳﺘﺨﺪام اﻻﯾﻌﺎز Constantﻓﻘﻂ ﺑﺪون
اﺳﺘﺨﺪام define material startوﻛﺎﻻﺗﻲ :
Constant
e concrete all
Poisson concrete all
density concrete all
ھﺬه اﻟﺤﺎﻟﮫ اﻋﻼه ﻓﻲ ﺣﺎل اﻧﮫ ﻧﺴﺘﺨﺪم ﻣﻮاﺻﻔﺎت اﻟﻜﻮﻧﻜﺮﯾﺖ اﻟﻤﺨﺰوﻧﺔ ﻧﻔﺴﮭﺎ ﻓﻲ اﻟﺒﺮﻧﺎﻣﺞ
* وﻟﻜﻦ ﻓﻲ ﺣﺎل اﻋﻄﺎء ﻣﻮاﺻﻔﺎت اﻟﻤﻮاد ﺗﺨﺘﻠﻒ ﻋﻦ اﻟﻤﻮاﺻﻔﺎت اﻟﻤﺨﺰوﻧﺔ ﻓﻲ اﻟﺒﺮﻧﺎﻣﺞ وﻛﺎﻻﺗﻲ :
E con = 2.1 × 105 kn/m2
Poisson ratio = 0.18
density = 24 kn/m3
اﻟﻤﻮاﺻﻔﺎت اﻟﻤﻄﻠﻮﺑﺔ
Constants Constants
e 2.1e5 all or e 2.1e5 all
Poisson 0.18 all Poisson 0.18 all
density 24 all density 24 memb 1 2
density 24 memb 3
unitﻓﻲ اﻛﺜﺮ * ﻓﻲ ﺣﺎل اﻋﻄﺎء اﻻﺑﻌﺎد ﺑﻮﺣﺪات اﻻﻣﺘﺎر واﻟﻤﻮاﺻﻔﺎت ﺑﻮﺣﺪات اﻻﻧﺞ ﯾﻤﻜﻦ ان ﻧﺴﺘﺨﺪم اﻻﯾﻌﺎز
ﻣﻦ ﻣﺮﺣﻠﺔ .اي ان اﻻﯾﻌﺎز unitﻟﮫ ﻣﺮوﻧﺔ ﻓﻲ اﺳﺘﺨﺪاﻣﮫ اﻛﺜﺮ ﻣﻦ ﻣﺮة ﻓﻲ اﻟﺒﺮﻧﺎﻣﺞ .
ﻧوع اﻟﻣﺳﻧد
رﻗم اﻟﻌﻘدة ﻟﻮ ﻛﺎن ﻟﺪﯾﻨﺎ ﻋﺪة ﻣﺴﺎﻧﺪ ﻣﻦ ﻧﻮع واﺣﺪ ﻓﯿﺘﻢ ﻛﺘﺎﺑﺔ اﻻﻣﺮ ﻛﻤﺎﯾﻠﻲ
Fixed Pinned
ارﻗﺎم اﻟﻌﻘد1,2,3,4 ﻧوع اﻟﻣﺳﻧد
ﻓﻲ ﺣﺎل ﻛﻮن اﻟﻤﺴﻨﺪ ﻣﺎﺋﻞ ﻧﺴﺘﺨﺪم اﻻﯾﻌﺎز اﻟﺘﺎﻟﻲ
support
1 inclined 1 -1 0 pinned
45
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
support
1 fixed but fx Mz 1
-ﻧﺴﺘﺨﺪم اﻻﯾﻌﺎز Loadﻣﻦ اﺟﻞ ﺗﻌﺮﯾﻒ اﻻﺣﻤﺎل اﻟﻤﺴﻠﻄﺔ ﻋﻠﻰ اﻟﻤﻨﺸﺄ .ﺣﯿﺚ ﯾﺘﻢ ﺗﻤﺜﯿﻞ اﻻﺣﻤﺎل ﻣﻦ ﺧﻼل ﻧﻘﺎط
اﻟﻮﺻﻞ ) (Jointاو ﻣﻦ ﺧﻼل اﻟﻌﻨﺎﺻﺮ ) . (Member
Load 1 load type dead
-1اﻻﺣﻤﺎل اﻟﻨﺎﺗﺠﺔ ﻋﻦ وزن اﻟﻤﻨﺸﺄ اﻟﺬاﺗﻲ )اﻟﻮزن اﻟﻤﯿﺖ ﻣﻦ ﺣﺠﻢ اﻟﻤﻨﺸﺄ( وﯾﺠﺐ اوﻻ ﺗﻌﺮﯾﻒ ﻛﺜﺎﻓﺔ اﻟﻤﺎدة
) (Densityاﻟﻤﺼﻨﻮع ﻣﻨﮭﺎ اﻟﻤﻨﺸﺄ ﻋﻨﺪ ﺗﻌﺮﯾﻒ ﻣﻮاﺻﻔﺎت اﻟﻤﺎدة ).(constant
load No.
x
selfweight y fact
z
ﺣﯿﺚ ) (x,y ,zﺗﻤﺜﻞ اﺗﺠﺎه اﻟﻮزن و ) (factﺗﻤﺜﻞ ﻣﻌﺎﻣﻞ اﻻﻣﺎن .ﻣﺜﺎل ذﻟﻚ
selfweight y -1
46
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
Load No.
Joint Load
Fx
Fy
Fz
J1 Mx value
My
Mz
ﺣﯿﺚ ان :
: load No.ﯾﻤﺜﻞ رﻗﻢ ﺣﺎﻟﺔ اﻟﺘﺤﻤﯿﻞ اﻟﻤﺴﻠﻄﺔ
: Joint Loadﯾﻤﺜﻞ اﻟﺤﻤﻞ اﻟﻤﺮﻛﺰ ﻓﻲ اﻟﻌﻘﺪ
: J1ﯾﻤﺜﻞ رﻗﻢ اﻟﻌﻘﺪ .أﻣﺎ ) (Fx ,Fy , Fzﺗﻤﺜﻞ اﺗﺠﺎھﺎت اﻟﻘﻮة اﻟﻤﺴﻠﻄﺔ ﻓﻲ اﻟﻌﻘﺪ و ) (Mx,My,Mzﺗﻤﺜﻞ
اﺗﺠﺎھﺎت اﻟﻌﺰوم اﻟﻤﺴﻠﻄﺔ ﻓﻲ اﻟﻌﻘﺪ .اﻣﺎ اﻻﯾﻌﺎز Valueﻗﯿﻤﺔ اﻟﻘﻮة او اﻟﻌﺰم اﻟﺴﻠﻂ وﻣﺜﺎل ذﻟﻚ :
Load 1
Joint Load
2 Fx -15
4 Fx 5 Fy -19
10 Mz 20
ھﻨﺎ اﻟﺴﻄﺮ اﻟﺜﺎﻟﺚ ﯾﻤﺜﻞ ﺗﺴﻠﯿﻂ ﻗﻮة ﻋﻤﻮدﯾﺔ ﻓﻲ اﻟﻌﻘﺪة رﻗﻢ , 2اﻟﺴﻄﺮ اﻟﺮاﺑﻊ ﯾﻤﺜﻞ ﺗﺴﻠﯿﻂ ﻗﻮة اﻓﻘﯿﮫ و ﻋﺎﻣﻮدﯾﺔ ﻓﻲ
اﻟﻌﻘﺪة رﻗﻢ , 4اﻣﺎ اﻟﺴﻄﺮ اﻻﺧﯿﺮ ﻓﯿﻤﺜﻞ ﺗﺴﻠﯿﻂ ﻋﺰم ﻣﺮﻛﺰ ﺑﺎﺗﺠﺎه ﻣﻌﺎﻛﺲ ﻟﻌﻘﺮب اﻟﺴﺎﻋﺔ ﻓﻲ اﻟﻌﻘﺪة رﻗﻢ .10
Load No.
Support Displacement Load
Fx
Fy
Fz
J1 Mx value
My
Mz
ﻣﺜﺎل ذﻟﻚ :
Load 2
Support displacement Load
2 Fy -2
1 Mz 0.3
اﻟﺴﻄﺮ اﻟﺜﺎﻟﺚ ﯾﻌﻨﻲ ﺗﻌﺮض اﻟﻤﺴﻨﺪ اﻟﻤﻮﺟﻮد ﻓﻲ اﻟﻌﻘﺪة رﻗﻢ 2اﻟﻰ ازاﺣﺔ ﻋﻤﻮدﯾﺔ ﻣﻘﺎدرھﺎ 2-وﺗﻜﻮن وﺣﺪاﺗﮭﺎ
وﺣﺪات طﻮل ) ﻋﻠﻰ ﺳﺒﯿﻞ اﻟﻤﺜﺎل .(-2 mmاﻣﺎ اﻟﺴﻄﺮ اﻻﺧﯿﺮ ﻓﯿﻤﺜﻞ ﺗﻌﺮض اﻟﻤﺴﻨﺪ اﻟﻤﻮﺟﻮد ﻓﻲ اﻟﻌﻘﺪة رﻗﻢ 1
اﻟﻰ دوران ﺑﻤﻘﺪار 0.3وﺗﻜﻮن وﺣﺪاﺗﮭﺎ ﺑﺎل Radian
ﯾﺘﻢ اﺳﺘﺨﺪام اﻻﯾﻌﺎز member Loadﻟﺘﻤﺜﯿﻞ اﻻﺣﻤﺎل اﻟﻤﺴﻠﻄﺔ ﻋﻠﻰ اﻟﻌﻨﺎﺻﺮ .
• اﻻﺣﻤﺎل اﻟﻤﺮﻛﺰة :ﻋﻨﺪ وﺟﻮد ﺣﻤﻞ ﻣﺮﻛﺰ ﻋﻠﻰ ﻣﻨﺸﺄ ﻣﻌﯿﻦ وﻣﻮﻗﻊ اﻟﺤﻤﻞ ﻟﯿﺲ ﻓﻲ ﻧﻘﻄﺔ اﻟﻮﺻﻞ )(joint
ﻓﯿﺠﺐ اﺳﺘﺨﺪام اﻻﯾﻌﺎز Member loadﻟﺘﻤﺜﯿﻞ اﻟﺤﻤﻞ و ﻛﻤﺎ ﻣﺒﯿﻦ ادﻧﺎه :
47
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
اﻟﻌﺰوم اﻟﻤﺮﻛﺰة :ﻋﻨﺪ ﺗﺴﻠﯿﻂ ﻋﺰم ﻣﺮﻛﺰ ﺑﺪﻻ ﻣﻦ ﺣﻤﻞ ﻣﺮﻛﺰ ﻋﻠﻰ اﻟﻤﻨﺸﺄ ﻓﯿﺘﻢ اﺳﺘﺒﺪال اﯾﻌﺎز •
concentratedﺑﺎﯾﻌﺎز Cmomentﻓﻘﻂ .
اﻻﺣﻤﺎل اﻟﻤﻨﺘﺸﺮة اﻟﻤﻨﺘﻈﻤﺔ : uniformﻋﻨﺪ وﺟﻮد ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﻣﻨﺘﻈﻢ ﻋﻠﻰ ﻣﻨﺸﺄ ﻣﻌﯿﻦ ﯾﺘﻢ اﺳﺘﺨﺪام •
اﯾﻌﺎز Member loadﻟﺘﻤﺜﯿﻞ اﻟﺤﻤﻞ وﻛﻤﺎ ﻣﺒﯿﻦ ﻣﻦ اﻟﺸﻜﻞ ادﻧﺎه .
ﺣﯿﺚ ان :
: d1ﺗﻤﺜﻞ ﻣﻮﻗﻊ ﺑﺪاﯾﺔ اﻟﺤﻤﻞ اﻟﻤﻨﺘﺸﺮ ﻣﻦ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ
:d2ﺗﻤﺜﻞ ﻣﻮﻗﻊ ﻧﮭﺎﯾﺔ اﻟﺤﻤﻞ اﻟﻤﻨﺘﺸﺮ ﻣﻦ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ
ﻓﻲ ﺣﺎل ﻛﻮن اﻟﺤﻤﻞ اﻟﻤﻨﺘﺸﺮ ﻋﻠﻰ طﻮل اﻟﻌﻨﺼﺮ ﻓﯿﻤﻜﻦ اﻻﺳﺘﻐﻨﺎء ﻋﻦ ﻗﯿﻤﺔ ) d1 , d2ﺗﺘﺮك ﺻﻔﺮ(
48
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
ﯾﻜﺘﺐ اﻻﯾﻌﺎز ﺑﺎﻟﺸﻜﻞ اﻟﺘﺎﻟﻲ :
Load No.
Member Load
x Gx Px
M1 Uniform y OR Gy OR Py value d1 d2
z Gz Pz
uniformﺑﻜﻠﻤﺔ . Umoment * وﻛﻤﺎ ﻓﻲ اﻟﺤﻤﻞ اﻟﻤﺮﻛﺰ ﻓﯿﺘﻢ اﺳﺘﺨﺪام ﻋﺰوم ﻣﻨﺘﺸﺮة وذﻟﻚ ﺑﺎﺳﺘﺒﺪال
ﻣﺜﺎل ذﻟﻚ :
Load 3
Member Load
3 uni Gy -10
5 uni y -15 1 3
7 uni Px 10
10 Cmom Gy 15
ﺣﯿﺚ ان اﻟﺴﻄﺮ اﻟﺜﺎﻟﺚ ﯾﻤﺜﻞ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﻋﻠﻰ طﻮل اﻟﻌﻨﺼﺮ رﻗﻢ 3وﺑﺎﺗﺠﺎه ﻋﺎﻣﻮدي ﻟﻼﺳﻔﻞ ﻟﻠﻤﺤﻮر Global Y
.اﻟﺴﻄﺮ اﻟﺮاﺑﻊ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﻋﻠﻰ اﻟﻌﻨﺼﺮ رﻗﻢ 5ﺑﺎﺗﺠﺎة ﻋﺎﻣﻮدي ﻟﻼﺳﻔﻞ ﻟﻠﻤﺤﻮر Yﺑﺎﻻﺣﺪاﺛﯿﺎت اﻟﻤﺤﻠﯿﺔ و
ﺑﻤﺴﺎﻓﺔ ﺗﺒﻌﺪ ﻣﺴﺎﻓﺔ 1ﻋﻦ اﻟﻌﻘﺪة ﻣﻦ ﺑﺪاﯾﺔ اﻟﺤﻤﻞ و 3ﻣﻦ اﻟﻌﻘﺪة اﻟﻰ ﻧﮭﺎﯾﺔ اﻟﺤﻤﻞ . .اﻟﺴﻄﺮ اﻟﺨﺎﻣﺲ ﯾﻤﺜﻞ ﺣﻤﻞ
ﻣﻨﺘﺸﺮ ﻣﻮزع ﻋﻠﻰ اﻟﻌﻨﺼﺮ رﻗﻢ 7ﺑﺎﺳﺘﻌﻤﺎل ﻧﻈﺎم اﻟﻤﺴﺎﻗﻂ اي اﻟﻤﺴﻘﻂ اﻻﻓﻘﻲ وﺑﻘﻮة ﻣﻘﺪارھﺎ . 10اﻣﺎ اﻟﺴﻄﺮ
اﻻﺧﯿﺮ ﯾﻤﺜﻞ ﻋﺰوم ﻣﺴﻠﻄﺔ ﻣﻨﺘﺸﺮة ﻋﻠﻰ اﻟﻌﻨﺼﺮ رﻗﻢ 10وﺑﻤﻘﺪار .15
اﻻﺣﻤﺎل اﻟﻤﻨﺘﺸﺮة اﻟﺨﻄﯿﺔ : Trapezoidalﯾﺴﺘﺨﺪم ھﺬا اﻟﻨﻮع ﻋﻨﺪ وﺟﻮد ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﺧﻄﻲ ﻋﻠﻰ ﻣﻨﺸﺄ •
ﻣﻌﯿﻦ ﺣﯿﺚ ﯾﺘﻢ اﺳﺘﺨﺪام اﻻﯾﻌﺎز Member Loadﻟﻤﺜﯿﻞ اﻟﺤﻤﻞ وﻛﻤﺎ ﻣﺒﯿﻦ ﻣﻦ اﻟﺸﻜﻞ ادﻧﺎه :
ﺣﯿﺚ ان :
:W1ﻗﯿﻤﺔ اﻟﺤﻤﻞ ﻓﻲ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ ) او ﻋﻠﻰ ﻣﺴﺎﻓﺔ d1ﻣﻦ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ (
:W2ﻗﯿﻤﺔ اﻟﺤﻤﻞ ﻓﻲ ﻧﮭﺎﯾﺔ اﻟﻌﻨﺼﺮ )او ﻋﻠﻰ ﻣﺴﺎﻓﺔ d2ﻣﻦ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ (
:d1ﯾﻤﺜﻞ ﻣﻮﻗﻊ ﺑﺪاﯾﺔ اﻟﺤﻤﻞ اﻟﻤﻨﺘﺸﺮ ﻣﻦ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ
:d2ﯾﻤﺜﻞ ﻣﻮﻗﻊ ﻧﮭﺎﯾﺔ اﻟﺤﻤﻞ اﻟﻤﻨﺘﺸﺮ ﻣﻦ ﺑﺪاة اﻟﻌﻨﺼﺮ
وﻓﻲ ﺣﺎﻟﺔ ﻛﻮن اﻟﺤﻤﻞ ﻣﻨﺘﺸﺮ ﻋﻠﻰ طﻮل اﻟﻌﺘﺒﺔ ﻓﯿﻤﻜﻦ اﻻﺳﺘﻐﻨﺎء ﻋﻦ ﻗﯿﻤﺔ d1 ,d2
وﯾﻜﺘﺐ اﻻﯾﻌﺎز ﺑﺎﻟﺸﻜﻞ اﻟﺘﺎﻟﻲ :
Load No.
Member Load
x Gx Px
M1 Trapezoidal y OR Gy OR Py w1 w2 d1 d2
z Gz Pz
ﻣﺜﺎل ذﻟﻚ :
Load 3
Member Load
3 Trap Gy -10 0
5 Trap y -15 -30 1 3
7 Trap Gx 0 10
ﺣﯿﺚ ان اﻟﺴﻄﺮ اﻟﺜﺎﻟﺚ ﯾﻤﺜﻞ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﺧﻄﻲ ﻣﻮزع ﻋﻠﻰ طﻮل اﻟﻌﻨﺼﺮ رﻗﻢ 3ﺑﺎﺗﺠﺎه ﻋﺎﻣﻮدي ﻟﻼﺳﻔﻞ
ﻟﻼﺣﺪاﺛﯿﺎت اﻟﻌﺎﻣﺔ Gyوﺑﻘﯿﻤﺔ w1= -10و ﻗﯿﻤﺔ . w2 = 0اﻟﺴﻄﺮ اﻟﺮاﺑﻊ ﯾﻤﺜﻞ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﺧﻄﻲ ﻋﻠﻰ
49
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
اﻟﻌﻨﺼﺮ رﻗﻢ 5ﺑﻼﺗﺠﺎه yﺑﺎﻟﻨﺴﺒﺔ ﻟﻼﺣﺪﺛﯿﺎت اﻟﻤﺤﻠﯿﺔ وﺑﻘﯿﻤﺔ w1 = -15و w2 = -30وﺑﻤﺴﺎﻓﺎت ﻣﻘﺪارھﺎ 1
ﺑﺎﻟﻨﺴﺒﺔ ﻟﻞ d1و 3ﺑﺎﻟﻨﺴﺒﺔ ﻟﻞ d2ﻣﻦ اﺗﺠﺎه اﻟﻌﻘﺪة .اﻣﺎ اﻟﺴﻄﺮ اﻻﺧﯿﺮ ﻓﯿﻤﺜﻞ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﻣﻮزع ﻋﻠﻰ اﻟﻌﻨﺼﺮ
رﻗﻢ 7وﺑﻘﯿﻤﺔ w1 = 0و w2 = 10ﺑﺎﻻﺗﺠﺎ اﻟﻰ اﻻﻋﻠﻰ ﺑﺎﻟﻨﺴﺒﺔ ﻟﻠﻤﺤﺎور اﻟﻌﺎﻣﺔ . Gy
اﻻﺣﻤﺎل اﻟﻤﻨﺘﺸﺮة اﻟﺨﻄﯿﺔ : Linear Varyingﯾﺴﺘﺨﺪم ھﺬا اﻟﻨﻮع ﻋﻨﺪ وﺟﻮد ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﺧﻄﻲ ﻋﻠﻰ •
ﻋﻨﺼﺮ ﻣﻌﯿﻦ .ﺣﯿﺚ ﯾﺘﻢ اﺳﺘﺨﺪام اﻻﯾﻌﺎز member loadﻟﺘﻤﺜﯿﻞ اﻟﺤﻤﻞ وﻛﻤﺎ ﻣﺒﯿﻦ ادﻧﺎه :
ﺣﯿﺚ ان :
:W1ﻗﯿﻤﺔ اﻟﺤﻤﻞ ﻓﻲ ﺑﺪاﯾﺔ اﻟﻌﻨﺼﺮ
:W2ﻗﯿﻤﺔ اﻟﺤﻤﻞ ﻓﻲ ﻧﮭﺎﯾﺔ اﻟﻌﻨﺼﺮ
:W3ﻗﯿﻤﺔ اﻟﺤﻤﻞ ﻓﻲ وﺳﻂ اﻟﻌﻨﺼﺮ
Load No.
Member Load
x
M1 Lin y W1 W2 W3
z
ﻣﺜﺎل ذﻟﻚ
Load 3
Member Load
5 Lin y 0 0 -30
ﺣﯿﺚ ان اﻟﺴﻄﺮ اﻟﺜﺎﻟﺚ ﯾﻤﺜﻞ ﺣﻤﻞ ﻣﻨﺘﺸﺮ ﺧﻄﻲ ﻣﻮزع ﻋﻠﻰ طﻮل اﻟﻌﻨﺼﺮ رﻗﻢ 5ﺑﺎﻻﺗﺠﺎه اﻻﺳﻔﻞ ﻟﻠﻤﺤﺎور اﻟﻌﺎﻣﺔ
وﺑﻘﯿﻤﺔ .30 = w3
اﻻﺣﻤﺎل اﻟﻤﺮﻛﺒﺔ /ﻓﻲ ﺣﺎﻟﺔ وﺟﻮد اﺣﻤﺎل ﻣﺮﻛﺒﺔ )ﺣﻤﻞ ﺣﻲ ,ﻣﯿﺖ ,ﺣﻤﻞ رﯾﺎح ,زﻻزل ( ﯾﺘﻢ اﺳﺘﺨﺪام اﺣﻤﺎل
ﻣﺮﻛﺒﺔ و اﺿﺎﻓﺔ ﻣﻌﺎﻣﻼت اﻻﻣﺎن) ﻣﻌﺎﻣﻞ ﺗﻜﺒﯿﺮ ( .
)1.2 D.L + 1.6 L.L (load combination of R.C column and beam
ﯾﺘﻢ ﻛﺘﺎﺑﺔ اﻻﯾﻌﺎز
وﻟﻨﮭﺎﯾﺔ اﻟﺤﻞ
perform analysis print all
print all
print analysis result
finish
*****************************
ﻣﻼﺣﻈﺎت ﺣﻮل اﺳﺘﺨﺪام اﺗﺠﺎھﺎت اﻟﻘﻮى
-ﻋﻨﺪﻣﺎ ﯾﻜﻮن اﺗﺠﺎه اﻟﻘﻮى ﻋﻠﻰ اﻟﻌﻨﺼﺮ ﺑﮭﺬا اﻻﺗﺠﺎه ﻓﺎن ﯾﻜﻮن ﺑﺎﻟﻘﯿﻤﺔ اﻟﺴﺎﻟﺒﺔ اﻣﺎ ﻋﻠﻰ اﻟﻤﺤﻮر local Yاو
Global Y
50
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
-ﻋﻨﺪﻣﺎ ﯾﻜﻮن اﺗﺠﺎه اﻟﻘﻮى ﻋﻠﻰ اﻟﻌﻨﺼﺮ ﺑﮭﺬا اﻻﺗﺠﺎه ﻓﺎﻧﮫ ﯾﻜﻮن ﺑﺎﻟﻘﯿﻤﺔ اﻟﻤﻮﺟﺒﺔ ﺑﺎﺗﺎه اﻟﻤﺤﺎور Global Xاو
اﻟﻘﯿﻤﺔ اﻟﺴﺎﻟﺒﺔ ﺑﺎﺗﺠﺎه اﻟﻤﺤﺎور Local X
-ﻓﻲ ﺣﺎل ﻛﻮن اﻟﻌﻨﺼﺮ ﻣﺎﺋﻞ ﻓﺎن اﻟﺨﯿﺎر اﻟﻮﺣﯿﺪ ﺳﻮف ﯾﻜﻮن ﺑﺎﻟﻘﯿﻤﺔ اﻟﺴﺎﻟﺒﺔ ﺑﺎﺗﺠﺎه اﻟﻤﺤﺎور local Y
-اﻣﺎ ﻓﻲ ﺣﺎﻟﺔ ) projected direction (Px , Pyﺣﯿﺚ ان ﻗﯿﻤﺔ اﻟﻘﻮة اﻟﻤﺴﻠﻄﺔ ﻟﻦ ﺗﻜﻮن ﻧﻔﺴﮭﺎ اﻟﻘﻮة اﻟﻤﺪﺧﻠﺔ
ﺑﺴﺐ ﺗﺤﻠﯿﻞ اﻟﻘﻮى اﻟﻨﺎﺗﺠﺔ ﻣﻦ ﺣﺎﺻﻞ ﺿﺮب ﻗﯿﻤﺔ اﻟﻘﻮة ب sin or cosاﻟﺰاوﯾﺔ ﻣﻊ اﻟﻌﻨﺼﺮ اﻟﻤﺎﺋﻞ و اﻟﻤﺴﺘﻮي
اﻻﻓﻘﻲ .وﻛﻤﺎ ﻓﻲ اﻟﻤﺜﺎل :
51
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
ﻋﻠﻰkN 10- وﻋﻨﺪ ﺗﺴﻠﯿﻂ ﻗﻮة ﻣﻘﺪارھﺎo60 = ﺣﯿﺚ ﻟﻮ ﻓﺮﺿﻨﺎ ان اﻟﺰاوﯾﺔ ﺑﯿﻦ اﻟﻤﺴﺘﻮي و اﻟﻌﻨﺼﺮ اﻟﻤﺎﺋﻞ
-5 =cos 60*-10 ﺳﻮف ﺗﻜﻮن اﻟﻘﯿﻤﺔ اﻟﺤﻤﻞ ﻣﺴﺎوﯾﺔ اﻟﻰ ﺣﺎﺻﻞ ﺿﺮبPy ﺑﺎﺳﺘﻌﻤﺎل اﻻﺗﺠﺎه6 طﻮل اﻟﻌﻨﺼﺮ
ﺳﻮف ﺗﻜﻮنPx اﻣﺘﺎر ﻣﻦ اﻟﻌﻨﺼﺮ اﻟﻤﺎﺋﻞ ﺑﺎﻻﺗﺠﺎه6 ﻣﺴﻠﻄﺔ ﻋﻠﻰ طﻮلkN 10 اﻣﺎ ﻟﻮ ﻛﺎﻧﺖ اﻟﻘﻮة ﻣﻘﺪارھﺎ
8.66 = sin 60 * 10 ﻗﯿﻤﺘﮭﺎ ﻣﺴﺎوﯾﺔ اﻟﻰ ﺣﺎﺻﻞ ﺿﺮب
4 8 7 8 4 8
3 7 5 6 3 7
2 6 3 4 2 6
1 5 5 1 5 2 1 5
5
joi coo
joi coo joi coo
1000
1000 1000
2030
repeat 3 0 3 0 2500
3060
5500 repeat all 3 0 3 0
4090
repeat 3 0 3 0
repeat all 1 5 0 0
52
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
* ﻓﻲ ﺣﺎﻟﺔ ادﺧﺎل اﻻﺣﺪاﺛﯿﺎت ﻟﻤﻨﺸﺄ ﻣﻦ ﻧﻮع planeﻣﻤﻜﻦ ان ﻧﻠﻐﻲ اﺳﺘﻌﻤﺎل اﻻﺣﺪاﺛﻲ Zﻻﻧﮫ ﯾﻜﻮن ﺻﻔﺮا داﺋﻤﺎ
.وﻟﻜﻦ ﻓﻲ ﺣﺎﻟﺔ ﺗﻮﻟﯿﺪ اﺣﺪاﺛﯿﺎت ) اﺳﺘﺨﺪام اﻻﯾﻌﺎز (repeatﻓﺎﻧﮫ ﯾﺠﺐ ان ﻧﺪﺧﻞ اﻻﺣﺪاﺛﯿﺎت ) (x,y,zﺣﺘﻰ ﻟﻮ ﻛﺎن
اﻟﻤﻨﺸﺄ ﻧﻮع .plane
ﻣﺜﺎل /ﻟﻮ ﻟﺪﯾﻨﺎ beamﻣﺴﺘﻤﺮ ﻛﻤﺎ ﻓﻲ اﻟﺸﻜﻞ ادﻧﺎه ﻣﻤﻜﻦ ان ﻧﺴﺘﺨﺪم طﺮﯾﻖ ﺗﻮﻟﯿﺪ اﻟﻌﻘﺪ و اﻟﻌﻨﺎﺻﺮ ﻛﻤﺎ ﯾﻠﻲ :
1 1 2 2 3 4 4 5 5 6
3
3m 3m 3m 3m 3m
11 12 13 14 15 3 7 11 15 19
6 7 8 9 10 2 6 10 14 18
3.5 m
3.5 m
1 2 3 4 5 1 5 9 13 17
Joint Coordinates
1 0 0 0 4 0 10.5 0
Joint Coordinates repeat 4 3 0 0
1 0 0 0 5 12 0 0 or
repeat 3 0 3.5 0 joi coo
1000
2 0 3.5 0
3070
4 0 10.5 0
repeat all 4 3 0 0
53
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
ﻟﺘﻮﻟﯿﺪ و ﺗﻜﺮار اﻟﻌﻨﺎﺻﺮrepeat all وrepeat ﯾﻤﻜﻦ اﺳﺘﺨﺪام-
member incidence
m1 j1 j2
repeat n mi ji
repeat all n mi ji
اﻟﻌﻨﺼﺮ اﻻول: m1
رﻗﻢ ﺑﺪاﯾﺔ اﻟﻌﻘﺪة:J1
رﻗﻢ ﻧﮭﺎﯾﺔ اﻟﻌﻘﺪة:J2
ﻋﺪد ﻣﺮات اﻟﺘﻜﺮار:n
رﻗﻢ اﻟﺰﯾﺎدة ﻓﻲ ﻣﻘﺪار اﻟﻌﻨﺎﺻﺮ:mi
ﻣﻘﺪار اﻟﺰﯾﺎدة ﻓﻲ ارﻗﺎم اﻟﻌﻘﺪ:ji
2 3 3
joi coo
1000 1 2 3.5 m
2 0 3.5 0
repeat all 1 3 0 0
mem inc
112 212
324 1 4
3.0 m
2 4 5 6
4
joi coo
1000 1 2 3 3.0 m
2030
repeat all 2 4 0 0
mem inc
112 312
424 512 1 3 5
4 .0 m 4 .0 m
54
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
/ﻣﺜﺎل
joi coo
1 0 0 0 10 27 0
repeat 4 0 3.5 0
mem inc
1 11 10 1 1
repeat 3 10 10
11 11 12 49 1 1
repeat 3 9 10
اﻻﺣﺪاﺛﯿﺎت اﻻﺳﻄﻮاﻧﯿﺔ
i r θ z
7 6 5
8 4
6 5 4 3
7
9 8 2
2
9 R= 9m 1 1
joi coo cyl
1 9 0 0 10 9 180 0 10
mem inc
112911
15 14 13 12 11 10
55
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
1 2 3 4 5 6
10 3
15
joi coo
1 -10 7 0 5 -2 7 0
joi coo cyl
6 7 90 0 15 7 0 0
mem inc
1 1 2 14 1 1
(0,0,0) * ﻣﻼﺣﻈﺔ اﻋﺘﺒﺮ ﻣﺮﻛﺰ اﻟﺪاﺋﺮة ھﻮ ﻧﻘﻄﺔ اﻻﺻﻞ
10 11 12 13 14 15
6 5 4 3 2 1
7 10
joi coo 15
1 10 7 0 5 2 7 0
joi coo cyl
6 7 90 0 15 7 180 0
mem inc
1 1 2 14 1 1
56
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
57
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
iryθ
1
joi coo cyl rev
1 10 0 0 20 10 0 342 20
mem inc R = 110
1 1 2 19 1 1
20 1 20
ﻣﻼﺣﻈﺔ/
-1اذا ﻛﺎن ﻟﺪﯾﻨﺎ truss memberﻧﺴﺘﺨﺪم اﻻﯾﻌﺎز ﻟﺘﺎﻟﻲ
member truss
1 to 7
ﺣﯿﺚ ان 1اﻟﻰ 7ھﻲ ارﻗﺎم اﻟﻌﻨﺎﺻﺮ اﻟﺘﻲ ھﻲ truss
58
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
Staad plane Structure type : plane
START JOB INFORMATION Setup
ENGINEER DATE 06-Jan-17
END JOB INFORMATION
INPUT WIDTH 79 Unit
UNIT METER KN
JOINT COORDINATES Geometry
1 0 0 0; 2 0 3 0; 3 6 3 0; 4 6 0 0;
MEMBER INCIDENCES
1 1 2; 2 2 3; 3 3 4;
MEMBER PROPERTY Properties
2 PRIS YD 0.5 ZD 0.3
1 3 PRIS YD 0.5
DEFINE MATERIAL START Material
ISOTROPIC CONC
E 2.2e+008
POISSON 0.18
DENSITY 24
ISOTROPIC ST
POISSON 0.3
DENSITY 76.8
END DEFINE MATERIAL
CONSTANTS Assign material to member
MATERIAL CONC MEMB 2
MATERIAL ST MEMB 1 3
SUPPORTS Support
1 FIXED
4 PINNED
LOAD 1 LOAD TYPE DEAD Load
SELFWEIGHT Y -1
MEMBER LOAD
2 UNI GY -10
2 CON GY -5 2
LOAD 2 LOADTYPE Live
MEMBER LOAD
1 UNI GX 5
JOINT LOAD
2 FX 5
LOAD COMBINATION 3 Load combinations
1 1.0 2 1.0
LOAD COMBINATION 4
1 1.2 2 1.6
PERFORM ANALYSIS PRINT ALL Analysis/ print
FINISH Finish
59
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
/ﻣﺜﺎل
60
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
/ﻣﺜﺎل
2
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
/اﻟﺤﻞ
STAAD PLANE
UNIT METER KN
JOINT COORDINATES
1 0 0 0; 2 4 0 0; 3 0 0 4; 4 4 0 4; 5 0 3 0; 6 4 3 0; 7 0 3 4; 8 4 3 4;
MEMBER INCIDENCES
1 1 5; 2 2 6; 3 3 7; 4 4 8; 5 5 6; 6 6 8; 7 7 8; 8 7 5;
DEFINE MATERIAL START
ISOTROPIC CONCRETE
E 2.17185e+007
POISSON 0.17
DENSITY 25
TYPE CONCRETE
END DEFINE MATERIAL
MEMBER PROPERTY
1 TO 4 PRIS YD 0.25 ZD 0.3
5 TO 8 PRIS YD 0.4 ZD 0.25
CONSTANTS
E CONCRETE ALL
DENSITY CONCRETE ALL
POISSON CONCRETE ALL
SUPPORTS
1 TO 4 FIXED
LOAD 1 LOADTYPE dead
MEMBER LOAD
5 TO 8 LIN Y 0 0 -20
SELFWEIGHT Y -1 LIST ALL
LOAD 2 LOADTYPE live
MEMBER LOAD
5 TO 8 LIN Y 0 0 -16
LOAD COMB 3
1 1.0 2 1.0
LOAD COMB 4
1 1.2 2 1.6
PERFORM ANALYSIS PRINT ALL
FINISH
3
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
STAAD TRUSS
UNIT METER KN
JOINT COORDINATES
1 0 0 0; 2 2 0 0; 3 4 0 0; 4 6 0 0; 5 8 0
0; 6 2 2 0; 7 4 2 0; 8 6 2 0;
MEMBER INCIDENCES
1 1 2; 2 2 3; 3 3 4; 4 4 5; 5 1 6; 6 6 7; 7
7 8; 8 8 5; 9 6 2; 10 7 3;
11 4 8; 12 3 6; 13 3 8;
UNIT MMS KN
DEFINE MATERIAL START
ISOTROPIC STEEL
END DEFINE MATERIAL
MEMBER PROPERTY
1 TO 13 PRIS AX 400
CONSTANTS
MATERIAL STEEL ALL
SUPPORTS
1 PINNED
5 FIXED BUT FX MX MZ
LOAD 1 LOADTYPE
LOAD Dead
JOINT LOAD
6 8 FY -10
LOAD 2 LOADTYPE
JOINT LOAD
7 FY -20
PERFORM ANALYSIS PRINT ALL
FINISH
4
Uruk University Staad Pro 3rd Civil Engineering
Ahmed Mahir Mohammed
اﻛﺘﺐ ﺗﻤﺜﯿﻞ ھﺬا اﻟﻤﻨﺸﺎ ﺑﻤﻮﺟﺐ اﻻﺣﻤﺎل اﻟﻤﺴﻠﻄﺔ ﻋﻠﯿﮫ وﺣﺴﺐ ﺣﺎﻻت اﻟﺘﺤﻤﯿﻞ اﻟﺘﺎﻟﯿﺔ :
(DL+LL) -1ﺣﺎﻟﺔ اﻟﺗﺣﻣﯾل
(1.2DL+1.6LL) -2ﺣﺎﻟﺔ اﻟﺗﺣﻣﯾل
5
