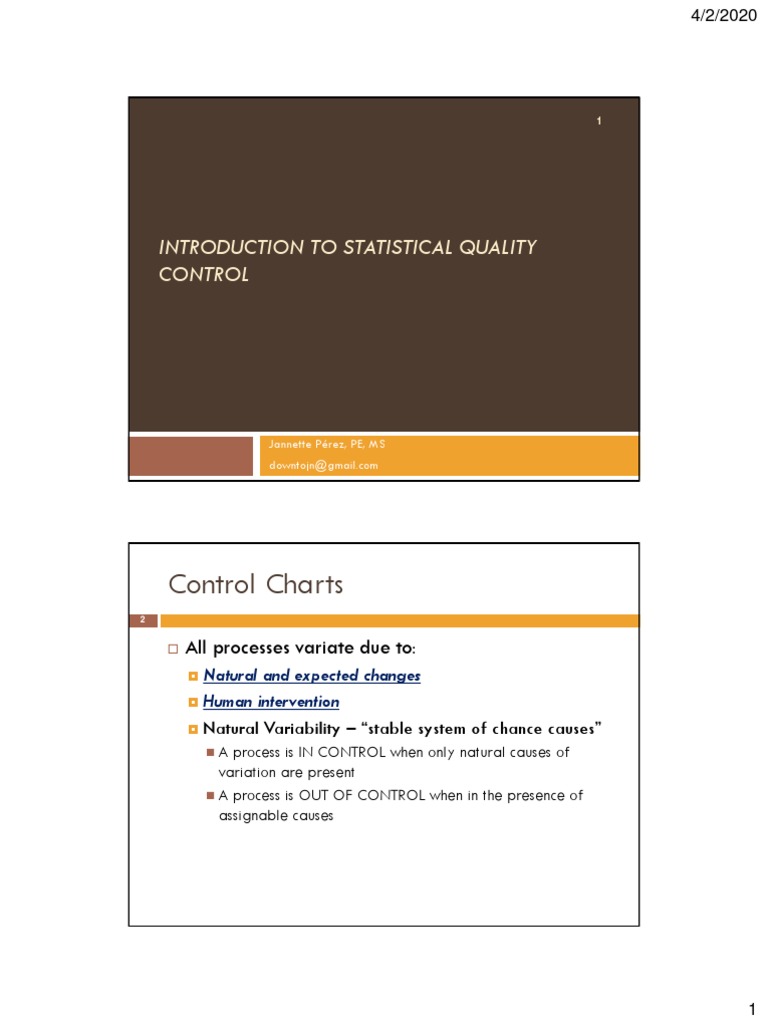

INTRODUCTION TO STATISTICAL QUALITY

CONTROL

Jannette Pérez, PE, MS

downtojn@gmail.com

Control Charts
2

 All processes variate due to:

 Natural and expected changes
 Human intervention

 Natural Variability – “stable system of chance causes”

◼A process is IN CONTROL when only natural causes of
variation are present
◼ A process is OUT OF CONTROL when in the presence of
assignable causes

1
 4/2/2020

Control Charts
3

 General Equation
 For a variable named w, the control limits are
calculated with:
CL =  w
UCL =  w + L   w
LCL =  w − L   w
L is a design value usually set at 3 and helps balance
false signals (or errors)

Control Charts
4

 You can create variables and attributes control

charts:
 Variables control charts
◼ Mean, Standard Deviation, Ranges, Variances
 Attributes control charts
◼ Proportions, counts

2
 4/2/2020

How can we evaluate a process

5

 Most used criteria is the Western electric or

Shewhart rules
 Should be used as guidelines
 No data points must be eliminated, these must be
evaluated
 Not all outliers are bad
 Isit bad to find a $20 bill on a jean just removed from
the dryer?

Control Chart Rules

6

Tests for Out of Control – Western Electric Rules

(Montgomery – 2008)
1. A single point falls outside the (three sigma) control
limits.
2. Two out of three successive points fall on the same
side of and more than two sigma units from the center
line.
3. Four out of five successive points fall on the same side
of and more than one sigma unit from the center line.
4. Eight successive points fall on the same side of the
center line.

3
 4/2/2020

Control Chart Rules

7

Control Chart Rules

8

4
 4/2/2020

Control Chart Rules

9

What can you see?

10

Are any of the samples out of statistical control?

5
 4/2/2020

What can you see?

11

You can now evaluate any trends of patterns present

Control chart phases

12

 Two stages:
 Design of control chart
 Select sample size
 Select number of samples
 Select error level
 Plot and evaluate assignable causes
 Implementation
 Evaluate samples
 Determine if process requires to return to design stage
 Only if process has changed from original form

6
 4/2/2020

How to collect data

13

 Determine how does the process output products

 Do you want to collect one by one production data?
 Will you create a subgroup?
◼ How frequent will you collect data? This is used for the ATS
to be seen soon
◼ How many samples will you collect? Consider practicality
and budget

How to collect data

14

 m – number of samples
 n – sample size

7
 4/2/2020

15

VARIABLES CONTROL
CHARTS
Formulas from FE exam handbook

X − R Control Chart
16

8
 4/2/2020

X − R Control Chart
17

X − S Control Chart
18

X Control Chart S Control Chart

9
 4/2/2020

Control Chart Calculations

19

The constants are your friends,

But remember…
There are no:
•Negative Ranges
•Negative Standard Deviations
•Negative Variances

Calculating estimators for key parameters

20

Estimating the process

standard deviation
(sigma – σ)

The following table offers constants to

calculate key parameters

10
 4/2/2020

When to use each control charts?

21

 X-R – sample size lower than ten

 X-S – sample size equal to ten or more

What can you see?

22

11
 4/2/2020

What can you see?

23

What can you see?

24

12
 4/2/2020

What can you see?

25

What can you see?

26

13
 4/2/2020

What can you see?

27

What can you see?

28

14
 4/2/2020

Performance Measures
29

 ARL – average run length

 Average number of observations required to detect an
out of control signal
1
ARL0 =

1
ARL =
1− 
  1− 
◼ ARL0 (ARL in control) = 370, or that a false alarm will occur
about every 370 samples

Performance Measures
30

 ATS – average time to signal

 Average time between samples in order to detect an
out of control signal

ATS = ARL  h

15
 4/2/2020

Performance Measures
31

 For a control chart scheme, the probability of a shift

being detected in the first sample is 0.77; what is
the average number of samples required to detect
this shift?

Performance Measures
32

 The probability of a shift being detected in the first

sample is β.

1
ARL =
1− 
1
ARL =
1 − 0.77
ARL = 4.35

16
 4/2/2020

Example
33

 If the process is sampled every 15 minutes, the ATS

is equal to

 ATS = ARL x f
 ATS = 4.25 x 15
 ATS = 63.75 mins
 You will detect this shift in about one hour

34

ATTRIBUTES CONTROL
CHARTS

17
 4/2/2020

Definitions
35

 Defective – not fit for intended use.

 Defect – a flaw in a characteristic that may or nor
make unit fit for intended use.

Definitions
36

• Qualitative vs. Quantitative

▫ Conforming, defective, non-conforming, non defective
• Types of attribute charts
1. P-Chart – fraction non-conforming
2. C-Chart – control chart for non-conformities

18
 4/2/2020

P-Chart
37

 D – non conforming
units p=
Di
n
 n – number of CL = p
samples p =
p  (1 − p )
n
 p – fraction non p  (1 − p )
UCL = p + 3 
conforming n
 p  (1 − p ) 
LCL = max 0, p − 3  
 n 

Example
38

19
 4/2/2020

What can you see?

39

What can you see?

40

20
 4/2/2020

What can you see?

41

C-Chart
42

 Control Chart for non conformities (defects)

 Defects occur according to the Poisson distribution

CL = c
UCL = c + 3  c
LCL = c − 3  c

21
 4/2/2020

Example
43

What can you see?

44

22
 4/2/2020

What can you see?

45

What can you see?

46

23
 4/2/2020

What can you see?

47
