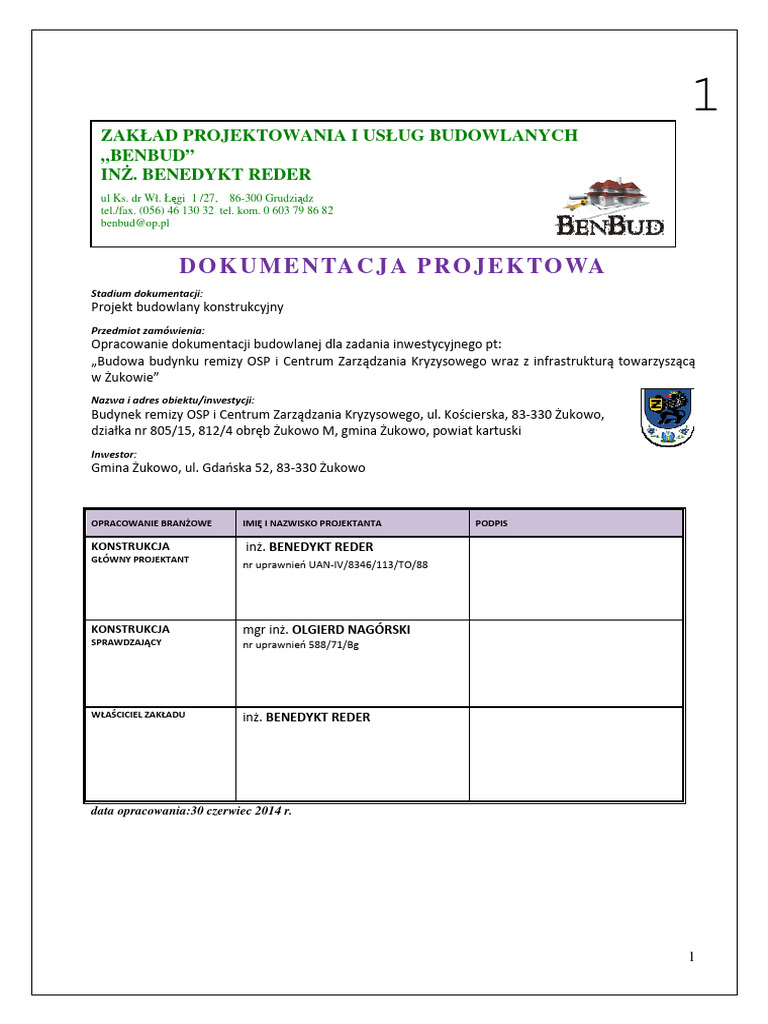

ZAKŁAD PROJEKTOWANIA I USŁUG BUDOWLANYCH

„BENBUD”
INŻ. BENEDYKT REDER
ul Ks. dr Wł. Łęgi 1 /27, 86-300 Grudziądz
tel./fax. (056) 46 130 32 tel. kom. 0 603 79 86 82
benbud@[Link]

D O K U M E N TA C J A P R O J E K TO WA
Stadium dokumentacji:
Projekt budowlany konstrukcyjny
Przedmiot zamówienia:
Opracowanie dokumentacji budowlanej dla zadania inwestycyjnego pt:
„Budowa budynku remizy OSP i Centrum Zarządzania Kryzysowego wraz z infrastrukturą towarzyszącą
w Żukowie”
Nazwa i adres obiektu/inwestycji:
Budynek remizy OSP i Centrum Zarządzania Kryzysowego, ul. Kościerska, 83-330 Żukowo,
działka nr 805/15, 812/4 obręb Żukowo M, gmina Żukowo, powiat kartuski
Inwestor:
Gmina Żukowo, ul. Gdańska 52, 83-330 Żukowo

OPRACOWANIE BRANŻOWE IMIĘ I NAZWISKO PROJEKTANTA PODPIS

KONSTRUKCJA inż. BENEDYKT REDER

GŁÓWNY PROJEKTANT
nr uprawnień UAN-IV/8346/113/TO/88

KONSTRUKCJA mgr inż. OLGIERD NAGÓRSKI

SPRAWDZAJĄCY nr uprawnień 588/71/Bg

WŁAŚCICIEL ZAKŁADU inż. BENEDYKT REDER

data opracowania:30 czerwiec 2014 r.

1
 Spis treści

1.0 Założenia projektowe ................................................................................................................... 3

2.0 Zestawienie obciążęń: .................................................................................................................. 3
3.0 poz. 1.0 Konstrukcja dachu .......................................................................................................... 5
4.0 Poz. 2.0 Strop nad parterem ....................................................................................................... 21
5.0 poz. 3.0 Klatki schodowe ........................................................................................................... 52
6.0 poz. 4.0 Słupy żelbetowe okrągłe. .............................................................................................. 84
7.0 poz. 5.0 Wieńce żelbetowe. ........................................................................................................ 97
8.0 poz. 6.0 Nadproże prefabrykowane ............................................................................................ 97
9.0 poz. 7.0 Ściany fundamentowe ................................................................................................. 102
10.0 poz. 8.0 Stalowa wieża ............................................................................................................. 102
11.0 poz. 9.0 Fundamenty ................................................................................................................ 105
12.0 poz. 10.0 Kanał naprawczy ...................................................................................................... 138

SPIS RYSUNKÓW
- rys. K-01 - RZUT FUNDAMENTÓW
- rys. K-02 - RZUT STROPU NAD PARTEREM
- rys. K-03 - RZUT STROPU NAD PIĘTREM
- rys. K-04 - WIEŻA STALOWA

2
 Obliczenia statyczne
1.0 Założenia projektowe
Podstawa opracowania
Projekt branży architektonicznej i instalacyjnej
Dokumentacja geotechniczna opracowana przez GEO – MONITORING 84-230 Rumia ul. Skłodowskiej 2
Strefy klimatyczne i obciążenia
Strefa obciążenia śniegiem III - Qk = 1,20 kN/m2
Strefa obciążenia wiatrem II - qk = 0,42kN/m2
Obciążenie technologiczne dla pomieszczeń - qk = 3,0 kN/m2
Obciążenie technologiczne dla komunikacji - qk = 3,0 kN/m2
Obciążenie technologiczne klatki schodowej - qk = 4,0 kN/m2
Ciężar świeżej masy betonowej - g = 25,0 kN/m3
Założenia materiałowe
Klasa betonu - C20/25
Klasa cegły - M 20
Klasa bloczków betonowych - C20/25
Klasa zaprawy - M8
Cegła silikatowa - M20
Klasa stali zbrojeniowej - A-IIIN (RB500)
Klasa stali zbrojeniowej pomocniczej - A-I (St3SX-b)
Płyty stropowe z betony klasy - C40/50
Posadowienie budynku
Na podstawie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25kwietnia 2012 r.,
ze względu na charakterystykę planowanego budynku, obiekt zaliczono do II kategorii geotechnicznej w złożonych
warunkach gruntowych.
Normy i normatywy
PN-80/B-0210/Az1 – obciążenie śniegiem
PN-B-0211 : 1977/Az1 – obciążenie wiatrem
PN-82/B-02001 – obciążenie stałe
PN-82/B-02003 – obciążenie zmienne
PN-88/B-02014 – obciążenie gruntem
PN-B-03264 : 20002 – konstrukcje betonowe, żelbetowe i sprężone
PN-90/B-03200 – konstrukcje stalowe
PN-B-3002 :2007 – konstrukcje murowe
Dokumentacja techniczna lekkiego stropu panelowego smart 15/60,smart 20/60

2.0 Zestawienie obciążęń:

2.1 Ściana panelowa gr. 24 cm

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
2. Cegła wapienno-piaskowa (silikat), pełna grub. 24 cm 4,56 1,30 -- 5,93
[19,0kN/m3·0,24m]
3. Wełna mineralna w płytach twardych grub. 16 cm 0,32 1,30 -- 0,42
[2,0kN/m3·0,16m]
4. panele elewacyjne [0,080kN/m2] 0,08 1,30 -- 0,10
5. konstrukcja nośna dla paneli [0,20kN/m2] 0,20 1,30 -- 0,26
Σ: 5,45 1,30 -- 7,08

3
 2.2 Ściany zewntrzne gr. 24 cm
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
2. Cegła wapienno-piaskowa (silikat), pełna grub. 24 cm 4,56 1,30 -- 5,93
[19,0kN/m3·0,24m]
3. Wełna mineralna w płytach twardych grub. 16 cm 0,32 1,30 -- 0,42
[2,0kN/m3·0,16m]
4. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
Σ: 5,46 1,30 -- 7,10

2.3 Ściana wewnętrzna 24.

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
2. Cegła wapienno-piaskowa (silikat), pełna grub. 24 cm 4,56 1,30 -- 5,93
[19,0kN/m3·0,24m]
3. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
Σ: 5,14 1,30 -- 6,68

2.4 Ściana wewnętrzna 18

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
2. Cegła wapienno-piaskowa (silikat), pełna grub. 18 cm 3,42 1,30 -- 4,45
[19,0kN/m3·0,18m]
3. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
Σ: 4,00 1,30 -- 5,20

2.5 Ściana fundamentowa

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Świeżo układany beton zwykły na kruszywie 6,25 1,30 -- 8,13
kamiennym, niezbrojony, zagęszczony grub. 25 cm
[25,000kN/m3·0,25m]
2. Papa na podłożu betonowym posypana żwirkiem, 0,10 1,30 -- 0,13
podwójnie (pokrycie bezkrokwiowe) [0,100kN/m2]
3. Styropian grub. 10 cm [0,45kN/m3·0,10m] 0,05 1,30 -- 0,07
4. Mwmbrama ochronna [0,050kN/m2] 0,05 1,30 -- 0,07
Σ: 6,45 1,30 -- 8,38

2.6 Stropy
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Płytki kamionkowe grubości 14 mm na zaprawie 0,64 1,30 -- 0,83
cementowej 1:3 gr. 16-23 mm [0,640kN/m2]

4
2. Świeżo układany beton zwykły na kruszywie 1,25 1,30 -- 1,63
kamiennym, zbrojony, niezagęszczony grub. 5 cm
[25,000kN/m3·0,05m]
3. Filia paroizolacyjna [0,050kN/m2] 0,05 1,30 -- 0,07
4. Styropian grub. 5 cm [0,45kN/m3·0,05m] 0,02 1,30 -- 0,03
5. Folia hydroizolacyjna [0,050kN/m2] 0,05 1,30 -- 0,07
6. Wełna mineralna w płytach twardych grub. 8 cm 0,16 1,30 -- 0,21
[2,0kN/m3·0,08m]
7. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
8. Obciążenie zastępcze od ścianek działowych (o 0,88 1,20 -- 1,06
ciężarze razem z wyprawą od 0,5 kN/m2 od 1,5
kN/m2) wys. 3,10 m [0,877kN/m2]
9. Obciążenie zmienne [3,0kN/m2] 3,00 1,30 0,50 3,90
10. Ciężar stropu [2,90kN/m2] 2,90 1,10 -- 3,19
Σ: 9,24 1,23 -- 11,34

2.7 Dach.
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Papa na deskowaniu bez posypania żwirkiem, 0,30 1,30 -- 0,39
podwójnie (pokrycie bezkrokwiowe) [0,300kN/m2]
2. Wełna mineralna w płytach twardych grub. 26 cm 0,52 1,30 -- 0,68
[2,0kN/m3·0,26m]
3. Wełna mineralna w płytach twardych grub. 35 cm 0,70 1,30 -- 0,91
[2,0kN/m3·0,35m]
4. Folia paroizolacyjna [0,050kN/m2] 0,05 1,30 -- 0,07
5. Cięzar stropu [2,90kN/m2] 2,90 1,10 -- 3,19
6. Warstwa cementowo-wapienna grub. 1,5 cm 0,29 1,30 -- 0,38
[19,0kN/m3·0,015m]
7. Maksymalne obciążenie śniegiem połaci 0,96 1,50 0,00 1,44
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2]
Σ: 5,72 1,23 -- 7,05

3.0 poz. 1.0 Konstrukcja dachu

Charakterystyka sprężonych płyt kanałowych SPK.
Płyty SPK tworzą system sprężonych płyt stropowych, w skład ktorego wchodzą cztery rodzaje płyt o
wysokościach odpowiednio: 16, 20, 26.5 oraz 32 cm i szerokości 120cm. Istnieje możliwość
wykonywania elementow o mniejszej szerokości poprzez ich podłużne rozcięcie wzdłuż jednego z
kanałow. Płyty posiadają, w zależności od typu 8, 6, 5 lub 4 podłużne kanały. Boczne ściany płyt są tak
ukształtowane, aby po wypełnieniu ich betonem nastąpiło trwałe połączenie, ktore zapewni właściwą
wspołpracę między płytami przy przenoszeniu obciążeń skupionych np. obciążenia od ścianek
działowych pod warunkiem właściwego wypełnienia zamkow najlepiej betonem o ograniczonym skurczu
np. na cemencie ekspansywnym. Zapobiega to klawiszowaniu stropu i powstawaniu rys. Płyty są
produkowane z betonu zwykłego klasy C40/50 lub C50/60 dla wersji dodatkowej płyt.
Ponadto w płytach istnieje możliwość wykonania:
1. Wycięć z przeznaczeniem na piony wentylacyjne lub instalacyjne, ktore wpływają na
nośność stropu, ponieważ naruszają podłużne żebra płyt. Należy to uwzględnić w
obliczeniach. Wycięcia te są wykonywane tylko w wytworni.
2. Otworow, ktore nie naruszają żeber płyt i nie mają wpływu na wartość dopuszczalnych
obciążeń stropu. Mogą być wykonywane w wytworni lub na budowie.
Dopuszczalne wycięcia i otwory należy wykonywać zgodnie z instrukcją producenta.

5
Płyty są zbrojone splotami siedmiodrutowymi ze stali o charakterystycznej wytrzymałości
na rozciąganie rownej 1860 MPa i średnicach Φ 9.3 i Φ 12.5 mm. Początkowe naprężenia strun
wynoszą około 1480 MPa.
Przyjęto klasę ekspozycji 2. Konstrukcja pracować będzie w klacie środowiskowej XC3

Poz. 1.1 Płyty stropowe SPK20 L= 7.20m

Dla płyt przyjęto zbrojenie splotami siedmiodrutowymi 6 x Φ 9.3

Poz. 1.2 Płyty stropowe SPK20 L= 7.78m

Dla płyt przyjęto zbrojenie splotami siedmiodrutowymi 5 x Φ 12.5

Poz. 1.3 Płyty stropowe SPK20 L= 9.50m

Dla płyt przyjęto zbrojenie splotami siedmiodrutowymi 7 x Φ 12.5

Poz. 1.4 Płyty stropowe SPK20 L= 8.90m

Dla płyt przyjęto zbrojenie splotami siedmiodrutowymi 5 x Φ 12.5

Poz. 1.5 Płyty stropowe SPK20 L= 5,30m, 4,10m i 3,50 m

Dla płyt przyjęto zbrojenie splotami siedmiodrutowymi 4 x Φ 9.3

Poz. 1.6 Wylewki betonowe z stropie
Wylewki betonowe uzupełniające w stropie należy wykonać z betonu C20/25 gr. 20 cm.

Poz. 1.6.1 Wymian żelbetowy

Wymian żelbetowy zaprojektowany został na obciążenia 30kN/m2 przez producenta paneli SMART jako
element stropu przy otworach technologicznych. Beton C20/25, stal A-IIIN (RB500).

Poz. 1.7 Podciąg trójprzęsłowy skrajny

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 1,80m 9,83 1,30 -- 12,78
2. Obc. z dachu 4,76kN/m2x9,50mx0,5 22,61 1,23 -- 27,81
Σ: 32,44 1,25 -- 40,59
Obc. zmienne
5. Maksymalne obciążenie śniegiem połaci 4,56 1,50 0,00 6,84
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x9,50mx0,5]
OBCIĄŻENIA NA BELCE
50,03

50,03
43,19

43,19

A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 40,0 cm

6
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 115,38 kNm
Zbrojenie potrzebne As = 9,01 cm2. Przyjęto 5φ16 o As = 10,05 cm2 (ρ = 1,15%)
Warunek nośności na zginanie: MSd = 115,38 kNm < MRd = 125,84 kNm (91,7%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)138,60 kN
Zbrojenie strzemionami czterociętymi φ8 co 190 mm na odcinku 95,0 cm przy lewej podporze
i na odcinku 209,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
Warunek nośności na ścinanie: VSd = (-)138,60 kN < VRd3 = 144,80 kN (95,7%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 91,03 kNm
Szerokość rys prostopadłych: wk = 0,215 mm < wlim = 0,3 mm (71,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 22,21 mm < alim = 5400/200 = 27,00 mm (82,3%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 123,34 kN

Szerokość rys ukośnych: wk = 0,276 mm < wlim = 0,3 mm (92,1%)
Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)149,21 kNm
Zbrojenie potrzebne górne As1 = 12,77 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,81%)
Warunek nośności na zginanie: MSd = (-)149,21 kNm < MRd = 157,25 kNm (94,9%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)117,11 kNm
Szerokość rys prostopadłych: wk = 0,160 mm < wlim = 0,3 mm (53,3%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 41,55 kNm
Zbrojenie potrzebne As = 2,87 cm2. Przyjęto 2φ16 o As = 4,02 cm2 (ρ = 0,46%)
Warunek nośności na zginanie: MSd = 41,55 kNm < MRd = 57,02 kNm (72,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 114,04 kN
Zbrojenie strzemionami czterociętymi φ8 co 230 mm na odcinku 161,0 cm przy podporach
oraz co 270 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 114,04 kN < VRd3 = 119,62 kN (95,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 32,10 kNm
Szerokość rys prostopadłych: wk = 0,263 mm < wlim = 0,3 mm (87,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 4,97 mm < alim = 5400/200 = 27,00 mm (18,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 103,70 kN

Szerokość rys ukośnych: wk = 0,288 mm < wlim = 0,3 mm (95,9%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)132,59 kNm
Zbrojenie potrzebne górne As1 = 10,86 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,45%)
Warunek nośności na zginanie: MSd = (-)132,59 kNm < MRd = 147,53 kNm (89,9%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)106,03 kNm
Szerokość rys prostopadłych: wk = 0,192 mm < wlim = 0,3 mm (64,0%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 98,11 kNm
Zbrojenie potrzebne As = 7,41 cm2. Przyjęto 4φ16 o As = 8,04 cm2 (ρ = 0,92%)

7
Warunek nośności na zginanie: MSd = 98,11 kNm < MRd = 105,13 kNm (93,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 120,35 kN
Zbrojenie strzemionami czterociętymi φ8 co 220 mm na odcinku 198,0 cm przy lewej podporze
i na odcinku 66,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
Warunek nośności na ścinanie: VSd = 120,35 kN < VRd3 = 125,06 kN (96,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 79,51 kNm
Szerokość rys prostopadłych: wk = 0,253 mm < wlim = 0,3 mm (84,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 21,85 mm < alim = 5400/200 = 27,00 mm (80,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 109,52 kN

Szerokość rys ukośnych: wk = 0,179 mm < wlim = 0,3 mm (59,7%)

Poz. 1.8 Podciąg trójprzęsłowy środkowy

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 3,50m 19,11 1,30 -- 24,84
2. Obc. z dachu 4,76kN/m2x(9,50m+3,50m)x0,5 30,94 1,23 -- 38,06
Σ: 50,05 1,26 -- 62,90
Obc. zmienne
5. Maksymalne obciążenie śniegiem połaci 6,24 1,50 0,00 9,36
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(9,50m+3,50m)x0,5]

Schemat statyczny belki

75,72

75,72
66,36

66,36

A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 50,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 174,83 kNm
Zbrojenie potrzebne As = 10,61 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,13%)
Warunek nośności na zginanie: MSd = 174,83 kNm < MRd = 200,31 kNm (87,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)202,11 kN
Zbrojenie strzemionami czterociętymi φ8 co 160 mm na odcinku 112,0 cm przy lewej podporze
i na odcinku 224,0 cm przy prawej podporze oraz co 340 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)202,11 kN < VRd3 = 219,45 kN (92,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 137,10 kNm

8
Szerokość rys prostopadłych: wk = 0,208 mm < wlim = 0,3 mm (69,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 16,44 mm < alim = 5400/200 = 27,00 mm (60,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 185,55 kN

Szerokość rys ukośnych: wk = 0,272 mm < wlim = 0,3 mm (90,8%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)225,36 kNm
Zbrojenie potrzebne górne As1 = 14,67 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,42%)
Warunek nośności na zginanie: MSd = (-)225,36 kNm < MRd = 236,79 kNm (95,2%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)175,92 kNm
Szerokość rys prostopadłych: wk = 0,199 mm < wlim = 0,3 mm (66,5%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 62,14 kNm
Zbrojenie potrzebne As = 3,36 cm2. Przyjęto 2φ20 o As = 6,28 cm2 (ρ = 0,57%)
Warunek nośności na zginanie: MSd = 62,14 kNm < MRd = 111,04 kNm (56,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 164,59 kN
Zbrojenie strzemionami czterociętymi φ8 co 200 mm na odcinku 200,0 cm przy lewej podporze
i na odcinku 180,0 cm przy prawej podporze oraz co 340 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 164,59 kN < VRd3 = 175,56 kN (93,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 47,83 kNm
Szerokość rys prostopadłych: wk = 0,178 mm < wlim = 0,3 mm (59,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 3,05 mm < alim = 5400/200 = 27,00 mm (11,3%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 155,78 kN

Szerokość rys ukośnych: wk = 0,279 mm < wlim = 0,3 mm (92,9%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)202,61 kNm
Zbrojenie potrzebne górne As1 = 12,75 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,42%)
Warunek nośności na zginanie: MSd = (-)202,61 kNm < MRd = 236,79 kNm (85,6%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)160,76 kNm
Szerokość rys prostopadłych: wk = 0,182 mm < wlim = 0,3 mm (60,6%)
Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 151,19 kNm
Zbrojenie potrzebne As = 8,92 cm2. Przyjęto 3φ20 o As = 9,42 cm2 (ρ = 0,85%)
Warunek nośności na zginanie: MSd = 151,19 kNm < MRd = 158,40 kNm (95,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 178,08 kN
Zbrojenie strzemionami czterociętymi φ8 co 180 mm na odcinku 216,0 cm przy lewej podporze
i na odcinku 108,0 cm przy prawej podporze oraz co 340 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 178,08 kN < VRd3 = 195,07 kN (91,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 121,34 kNm
Szerokość rys prostopadłych: wk = 0,273 mm < wlim = 0,3 mm (91,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 17,09 mm < alim = 5400/200 = 27,00 mm (63,3%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 166,64 kN
Szerokość rys ukośnych: wk = 0,298 mm < wlim = 0,3 mm (99,4%)

9
Poz. 1.9 Podciąg L=3,36m+0,80m
Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
2. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
3. Obc. z dachu 4,76kN/m2x(7,10m)x0,5 16,90 1,23 -- 20,79
Σ: 17,0 1,27 -- 21,64
Obc. zmienne
4. Maksymalne obciążenie śniegiem połaci 4,27 1,50 0,00 6,40
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(7,10m+1,80m)x0,5]

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30
A B C

3,68 1,12

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 33,07 kNm
Zbrojenie potrzebne As = 2,62 cm2. Przyjęto 3φ12 o As = 3,39 cm2 (ρ = 0,44%)
Warunek nośności na zginanie: MSd = 33,07 kNm < MRd = 42,14 kNm (78,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)51,05 kN
Zbrojenie strzemionami dwuciętymi φ6 co 130 mm na odcinku 65,0 cm przy
prawej podporze oraz co 230 mm na pozostałej części przęsła
Warunek nośności na ścinanie: VSd = (-)51,05 kN < VRd3 = 52,29 kN (97,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 25,50 kNm
Szerokość rys prostopadłych: wk = 0,247 mm < wlim = 0,3 mm (82,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 7,73 mm < alim = 3680/200 = 18,40 mm (42,0%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 46,80 kN

Szerokość rys ukośnych: wk = 0,229 mm < wlim = 0,3 mm (76,3%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)40,44 kNm
Zbrojenie potrzebne górne As1 = 3,25 cm2. Przyjęto 4φ12 o As = 4,52 cm2 (ρ = 0,59%)
(decyduje warunek dopuszczalnej szerokości rys prostopadłych)
Warunek nośności na zginanie: MSd = (-)40,44 kNm < MRd = 54,78 kNm (73,8%)
SGU:

10
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)31,18 kNm
Szerokość rys prostopadłych: wk = 0,204 mm < wlim = 0,3 mm (68,0%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Zbrojenie dolne w przęśle nie jest obliczeniowo potrzebne
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 37,38 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 37,38 kN < VRd1 = 49,21 kN (76,0%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)31,18 kNm
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = (-)0,44 mm < alim = 1120/200 = 5,60 mm (7,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 36,26 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.9.1 Podciąg L=0,80m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30
A B

1,04

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 4,10 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 4,10 kNm < MRd = 28,80 kNm (14,2%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 2,49 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 2,49 kN < VRd1 = 45,15 kN (5,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,16 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,05 mm < alim = 1040/200 = 5,20 mm (0,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 9,35 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.9.2 Podciąg L=1,56m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

11
OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30
A B

1,80

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 12,27 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 12,27 kNm < MRd = 28,80 kNm (42,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 14,00 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 14,00 kN < VRd1 = 45,15 kN (31,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 9,46 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,44 mm < alim = 1800/200 = 9,00 mm (4,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 18,23 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.10 Podciąg L=4,56m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
2. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
3. Obc. z dachu 4,76kN/m2x(5,30m)x0,5 12,61 1,23 -- 15,51
Σ: 13,26 1,23 -- 16,36
Obc. zmienne
4. Maksymalne obciążenie śniegiem połaci 5,41 1,50 0,00 8,12
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(5,30m+3,60m)x0,5]

Schemat statyczny belki

26,73

26,73

A B

4,85

12
WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 78,77 kNm
Zbrojenie potrzebne As = 6,93 cm2. Przyjęto 4φ16 o As = 8,04 cm2 (ρ = 1,06%)
Warunek nośności na zginanie: MSd = 78,77 kNm < MRd = 88,91 kNm (88,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 53,24 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 53,24 kN < VRd1 = 54,53 kN (97,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 61,20 kNm
Szerokość rys prostopadłych: wk = 0,221 mm < wlim = 0,3 mm (73,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 23,60 mm < alim = 4855/200 = 24,27 mm (97,2%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 47,93 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.11 Podciąg L=5,24m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 3,0m 16,38 1,30 -- 21,29
2. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
3. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
4. Obc. z dachu 4,76kN/m2x(7,780m)x0,5 18,52 1,23 -- 22,78
Σ: 35,55 1,25 -- 44,60
Obc. zmienne
5. Maksymalne obciążenie śniegiem połaci 6,65 1,50 0,00 9,98
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(7,780m+3,60m)x0,5]

Schemat statyczny belki

57,71

57,71

A B

5,48

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 50,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)

13
Moment przęsłowy obliczeniowy MSd = 216,64 kNm
Zbrojenie potrzebne As = 13,82 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,41%)
Warunek nośności na zginanie: MSd = 216,64 kNm < MRd = 238,11 kNm (91,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 124,43 kN
Zbrojenie strzemionami czterociętymi φ6 co 140 mm na odcinku 140,0 cm przy lewej podporze
i na odcinku 140,0 cm przy prawej podporze oraz co 340 mm na pozostałej części belki
Warunek nośności na ścinanie: VSd = 124,43 kN < VRd3 = 141,69 kN (87,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 169,67 kNm
Szerokość rys prostopadłych: wk = 0,188 mm < wlim = 0,3 mm (62,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 22,37 mm < alim = 5480/200 = 27,40 mm (81,7%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 118,42 kN

Szerokość rys ukośnych: wk = 0,200 mm < wlim = 0,3 mm (66,5%)

Poz. 1.11.1 Podciąg L=0,52m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).
Schemat statyczny belki
30,30

30,30
A B

0,76

WYMIAROWANIE wg PN-B-03264:2002 :
35

24

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 2,19 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 2,19 kNm < MRd = 28,80 kNm (7,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)1,76 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)1,76 kN < VRd1 = 45,15 kN (3,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 1,69 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,01 mm < alim = 760/200 = 3,80 mm (0,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 6,08 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

14
Poz. 1.12 Podciąg L=3,60m
Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 1,80m 9,83 1,30 -- 12,78
2. Obc. z dachu 4,76kN/m2x(7,780m)x0,5 18,52 1,23 -- 22,78
Σ: 28,35 1,25 -- 35,56
Obc. zmienne
3. Maksymalne obciążenie śniegiem połaci 3,73 1,50 0,00 5,60
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(7,780m)x0,5]

Schemat statyczny belki

43,34

43,34
A B

3,84

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 79,89 kNm
Zbrojenie potrzebne As = 7,12 cm2. Przyjęto 3φ20 o As = 9,42 cm2 (ρ = 1,25%)
Warunek nośności na zginanie: MSd = 79,89 kNm < MRd = 99,81 kNm (80,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 64,41 kN
Zbrojenie strzemionami dwuciętymi φ6 co 100 mm na odcinku 60,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
Warunek nośności na ścinanie: VSd = 64,41 kN < VRd3 = 67,12 kN (96,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 63,00 kNm
Szerokość rys prostopadłych: wk = 0,209 mm < wlim = 0,3 mm (69,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,12 mm < alim = 3840/200 = 19,20 mm (73,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 61,52 kN

Szerokość rys ukośnych: wk = 0,240 mm < wlim = 0,3 mm (80,0%)

Poz. 1.13 Podciąg L=5,44m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

15
Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 1,80m 9,83 1,30 -- 12,78
Σ: 9,83 1,30 -- 12,78

Schemat statyczny belki

15,09

15,09
A B

5,68

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm
Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 60,85 kNm
Zbrojenie potrzebne As = 5,13 cm2. Przyjęto 4φ16 o As = 8,04 cm2 (ρ = 1,06%)
(decyduje warunek dopuszczalnego ugięcia)
Warunek nośności na zginanie: MSd = 60,85 kNm < MRd = 88,91 kNm (68,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)36,27 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)36,27 kN < VRd1 = 54,53 kN (66,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 48,11 kNm
Szerokość rys prostopadłych: wk = 0,172 mm < wlim = 0,3 mm (57,3%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 25,32 mm < alim = 5680/200 = 28,40 mm (89,2%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 32,45 kN
Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.14 Podciąg L=3,36m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

OBCIĄŻENIA NA BELCE
Schemat statyczny belki
30,30

30,30

A B

3,60

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 49,09 kNm
Zbrojenie potrzebne As = 4,01 cm2. Przyjęto 4φ12 o As = 4,52 cm2 (ρ = 0,59%)

16
Warunek nośności na zginanie: MSd = 49,09 kNm < MRd = 54,78 kNm (89,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 41,28 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 41,28 kN < VRd1 = 49,21 kN (83,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 37,86 kNm
Szerokość rys prostopadłych: wk = 0,253 mm < wlim = 0,3 mm (84,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 11,17 mm < alim = 3600/200 = 18,00 mm (62,1%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 39,26 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.15 Podciąg L=3,36m szt. 3

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 2,90m 15,83 1,30 -- 20,58
Σ: 15,83 1,30 -- 20,58

Schemat statyczny belki

22,89

22,89
A B

3,60

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 37,08 kNm
Zbrojenie potrzebne As = 2,96 cm2. Przyjęto 3φ12 o As = 3,39 cm2 (ρ = 0,44%)
Warunek nośności na zginanie: MSd = 37,08 kNm < MRd = 42,14 kNm (88,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 31,17 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 31,17 kN < VRd1 = 47,18 kN (66,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 29,05 kNm
Szerokość rys prostopadłych: wk = 0,288 mm < wlim = 0,3 mm (96,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 10,26 mm < alim = 3600/200 = 18,00 mm (57,0%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 30,12 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.15.1 Podciąg L=1,80m + 1,80m szt. 2

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

17
Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 2,90m 15,83 1,30 -- 20,58
Σ: 15,83 1,30 -- 20,58

Schemat statyczny belki

22,89

22,89
A B C

1,80 1,80

DANE MATERIAŁOWE I ZAŁOŻENIA:

Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 8 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,04
Stal zbrojeniowa główna A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Stal zbrojeniowa strzemion A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa
Stal zbrojeniowa montażowa A-IIIN (RB500)

Sytuacja obliczeniowa: trwała

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (wg tablicy 8)

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 5,21 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 5,21 kNm < MRd = 28,80 kNm (18,1%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)15,72 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)15,72 kN < VRd1 = 45,15 kN (34,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,08 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,14 mm < alim = 1800/200 = 9,00 mm (1,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 18,02 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)9,27 kNm
Zbrojenie potrzebne górne (war. konstrukcyjny) As1 = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = (-)9,27 kNm < MRd = 28,80 kNm (32,2%)

18
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)7,26 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 5,21 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 5,21 kNm < MRd = 28,80 kNm (18,1%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 15,72 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 15,72 kN < VRd1 = 45,15 kN (34,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,08 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,14 mm < alim = 1800/200 = 9,00 mm (1,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 18,02 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.16 Podciąg L=2,97m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 2,50m 13,65 1,30 -- 17,75
Σ: 13,65 1,30 -- 17,75

Schemat statyczny belki

20,05

20,05

A B

3,21

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 25,83 kNm
Zbrojenie potrzebne As = 2,02 cm2. Przyjęto 3φ12 o As = 3,39 cm2 (ρ = 0,44%)
(decyduje warunek dopuszczalnej szerokości rys prostopadłych)
Warunek nośności na zginanie: MSd = 25,83 kNm < MRd = 42,14 kNm (61,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 23,40 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 23,40 kN < VRd1 = 47,18 kN (49,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 20,29 kNm
Szerokość rys prostopadłych: wk = 0,186 mm < wlim = 0,3 mm (61,9%)

19
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 5,48 mm < alim = 3210/200 = 16,05 mm (34,1%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 23,39 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.17 Podciąg L=2,17m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 2,50m 13,65 1,30 -- 17,75
Σ: 13,65 1,30 -- 17,75

Schemat statyczny belki

20,05

20,05
A B

2,41

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 14,56 kNm
Zbrojenie potrzebne As = 1,12 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 14,56 kNm < MRd = 28,80 kNm (50,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)15,38 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)15,38 kN < VRd1 = 45,15 kN (34,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 11,43 kNm
Szerokość rys prostopadłych: wk = 0,128 mm < wlim = 0,3 mm (42,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,83 mm < alim = 2410/200 = 12,05 mm (15,2%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 17,09 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 1.18 Podciąg L=2,71m szt. 2

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Obc. stałe
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany 5,46kN/m2 x 2,10m 11,47 1,30 -- 14,91
2. Obc. z dachu 4,76kN/m2x(7,10m)x0,5 16,90 1,23 -- 20,79
Σ: 28,37 1,26 -- 35,70

20
Obc. zmienne
3. Maksymalne obciążenie śniegiem połaci 3,41 1,50 0,00 5,12
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(7,10m)x0,5]

Schemat statyczny belki

43,17

43,17
A B

2,95

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 46,96 kNm
Zbrojenie potrzebne As = 3,82 cm2. Przyjęto 4φ12 o As = 4,52 cm2 (ρ = 0,59%)
Warunek nośności na zginanie: MSd = 46,96 kNm < MRd = 54,78 kNm (85,7%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 44,77 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 44,77 kN < VRd1 = 49,21 kN (91,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 36,86 kNm
Szerokość rys prostopadłych: wk = 0,245 mm < wlim = 0,3 mm (81,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 7,30 mm < alim = 2950/200 = 14,75 mm (49,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 45,91 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

4.0 Poz. 2.0 Strop nad parterem

Poz. 2.1 Płyty stropowen SPK20 L=7,10m

Dla płyt SPK20 przyjęto zbrojenie splotami siedmiodrutowymi 7 x Φ 12.5

Poz. 2.2 Płyty stropowen SPK20 L=3,50m

Dla płyt SPK20 przyjęto zbrojenie splotami siedmiodrutowymi 4 x Φ 9.3

Poz. 2.3 Płyty stropowen SPK26.5 L=4,56m, 4,22m, 4,15m i 410m

Dla płyt SPK 20 przyjęto zbrojenie splotami siedmiodrutowymi 4 x Φ 9.3

Poz. 2.4 Płyty stropowen SPK20 L=5,30m

Dla płyt SPK20 przyjęto zbrojenie splotami siedmiodrutowymi 6 x Φ 9.3

Poz. 2.5 Płyty żelbetowa L=2,16m

Zaprojektowano płytę żelbetową wylewaną na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St. Grubość płyty 20 cm.

21
Zestawienie obciążeń rozłożonych [kN/m2]:

Lp. Opis obciążenia [Link]. γf kd [Link].

1. Obc. z dachu 2,82 1,36 -- 3,84
2. Płyta żelbetowa grub.20 cm 5,00 1,10 -- 5,50
Σ: 7,82 1,19 9,34

Schemat statyczny płyty:

qo = 9,34

A leff = 2,23 B

Rozpiętość obliczeniowa płyty leff = 2,23 m

Wyniki obliczeń statycznych:

Moment przęsłowy obliczeniowy MSd = 5,80 kNm/m
Moment przęsłowy charakterystyczny MSk = 4,86 kNm/m
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,86 kNm/m
Reakcja obliczeniowa RA = RB = 10,41 kN/m

Dane materiałowe :
Grubość płyty 20,0 cm
Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25 kN/m3
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 2,88
Stal zbrojeniowa główna A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty rozdzielcze φ4,5 co max. 30,0 cm, stal A-0 (St0S-b)
Otulenie zbrojenia przęsłowego cnom = 20 mm

Założenia obliczeniowe :
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = leff/200 - jak dla stropów (tablica 8)
Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona):
Przęsło:
Zbrojenie potrzebne (war. konstrukcyjny) As = 2,30 cm2/mb. Przyjęto φ6 co 12,0 cm o As = 2,36 cm2/mb (ρ =
0,13%)
Warunek nośności na zginanie: MSd = 5,80 kNm/mb < MRd = 17,15 kNm/mb (33,8%)
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,46 mm < alim = 11,15 mm (4,2%)
Podpora:
Warunek nośności na ścinanie: VSd = 10,41 kN/mb < VRd1 = 108,13 kN/mb (9,6%)

Poz. 2.6 Płyty żelbetowa L=1,56m

Zaprojektowano płytę żelbetową wylewaną na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St. Grubość płyty 20 cm.
Przęsło:
Przyjęto zbrojenie jal dla poz. 2.5 tj. zbrojenie potrzebne (war. konstrukcyjny) As = 2,30 cm2/mb. Przyjęto φ6 co
12,0 cm o As = 2,36 cm2/mb (ρ = 0,13%)

Poz. 2.7 Płyty żelbetowa 5,48mx5,88m

Zaprojektowano płytę żelbetową wylewaną na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St. Grubość płyty 20 cm.

22
Zebranie obciążeń [kN/m]

Obc. stałe – wspornik 1

Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Ciężar ściany 5,46kN/m2 x 6,0m 32,76 1,30 42,59
2. Obc. z dachu 4,76kN/m2x(7,780m)x0,5 18,52 1,23 22,78
Σ: 51,28 1,25 65,37
Obc. zmienne
3. Maksymalne obciążenie śniegiem połaci 3,73 1,50 5,60
dwuspadowego dachu wklęsłego wg PN-80/B-
02010/Az1/Z1-2 (strefa 3, A=117 m n.p.m. -> Qk = 1,2
kN/m2, nachylenie połaci 4,0 st. -> C2=0,8)
[0,960kN/m2x(7,780m)x0,5]

Obc. stałe – wspornik 2

Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Ciężar ściany 5,46kN/m2 x 6,0m 32,76 1,30 42,59
Σ: 32,76 1,30 42,59

Obc. stałe płyta

Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Obc. ze stropu 6,24 1,25 7,44
Σ: 6,24 1,25 7,44
Obc. zmienne płyta
Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Obc. ze stropu 3,0 1,30 3,90
Σ: 3,0 1,30 3,90

1. Dane konstrukcji
1.1. Dane płyt
Symbol Grubość Pole powierzchni Poziom pł. środk. Materiał
1 300mm 38,78m2 +0,15m C20/25
1.2. Dane żeber
Symbol Przekrój Szer. wsp. beff Całk. dlugość Poziom osi oboj. Materiał
1 450x240mm 0,00m 6,22m -0,23m C20/25
4 450x240mm 0,00m 4,60m -0,23m C20/25
1.3. Model konstrukcyjny

1.4. Lista materiałów

beton C16/20
Wytrzymałość gwarantowana na ściskanie fGc,cube = 20 MPa
Wytrzymałość obliczeniowa na ściskanie fcd = 10,67 MPa

23
 Moduł Younga E= 28,61 GPa
Współczynnik Poissona ν= 0,20
Współczynnik rozszerzalności term. αT = 0,000010 1/K
Gęstość ρ= 2500 kg/m3
beton C20/25
Wytrzymałość gwarantowana na ściskanie fGc,cube = 25 MPa
Wytrzymałość obliczeniowa na ściskanie fcd = 13,33 MPa
Moduł Younga E= 29,96 GPa
Współczynnik Poissona ν= 0,20
Współczynnik rozszerzalności term. αT = 0,000010 1/K
Gęstość ρ= 2500 kg/m3
stal A-IIIN
Obliczeniowa granica plastyczności fyd = 420 MPa
Moduł Younga E = 200 GPa
Gęstość ρ = 7810 kg/m3
1.5. Grupy obciążeń
Symbol Nazwa Rodzaj Znaczenie γf1 γf2 ψd
c.w. ciężar własny stałe 1,1 1 1
A Wspornik x-x stałe 1,25 1 1
B Wspornik y-y stałe 1,3 1 1
Q Płyta stałe 1,16 1 1
P Obc. użytkowe zmienne 1 1,3 1
S obc. śniegiem zmienne 1 1,5 1

1.6. Lista obciążeń

Lp. Grupa Rodzaj γf1 γf2 Wartość obc.
1 A nóż 1,25 1 51,3kN/m
51,3kN/m
2 B nóż 1,3 1 32,8kN/m
32,8kN/m
3 B nóż 1,3 1 32,8kN/m
32,8kN/m
4 P cała płyta 1,3 1 3,00kN/m2
5 Q cała płyta 1,16 1 6,24kN/m2
6 S nóż 1,5 1 3,7kN/m
3,7kN/m

2. Analiza
2.1. Obwiednie przemieszczeń i miarodajnych momentów zginających w płycie
(obc. obliczeniowe)
Nr węzła X [m] Y [m] w [mm] Mux [kNm/m] Muy [kNm/m]
1 19,35 6,86 0* 0* 0*
0* 0* 0*
2 19,78 6,06 0,79 7,1* 5,3
-0,08 -29,9* -4,8
3 19,78 6,86 0,12 -0,4 10,0*
-0,03 -15,5 -70,4*
4 19,78 8,35 -0,03* 0,0 -0,7
-0,14* 0,0 -6,1
5 19,78 9,85 -0,03 0,0 1,3
-0,08 0,0 -5,4
6 19,78 11,34 -0,02 0,0 0,3
-0,05 0,0 -1,1
7 19,78 12,84 -0,02* -1,2* 4,7
-0,05* -6,2* 1,6
8 19,90 6,74 0,32 3,3 11,1

24
 -0,01 -3,3 -52,9
9 19,90 6,86 0,24 5,5* 5,6
0,00 -18,6* -66,8
10 19,90 8,35 0,02 11,7 -0,3
-0,04 0,5 -4,3
11 19,90 9,85 0,03 4,4 0,5
0,01 0,0 0,0
12 19,90 11,34 0,03 2,7 1,8
0,01 -0,6 0,0
13 19,90 12,84 -0,01 11,0 7,0
-0,04 3,3 2,0
14 20,10 6,86 0,46 5,6 3,5
0,04 -5,1 -46,2
15 21,17 6,06 2,08 34,3* 0,0*
0,08 2,8* 0,0*
16 21,63 6,86 1,76 21,5 0,9
0,31 1,7 -36,2
17 20,88 8,82 0,93 20,7 13,9
0,34 5,3 -0,5
18 20,88 10,19 0,86 21,7* 16,0
0,34 6,1* 3,9
19 20,88 11,57 0,54 15,9 15,6
0,20 5,3 5,3
20 21,50 12,83 0,03 0,7 0,0*
0,01 0,1 0,0*
21 22,57 6,06 2,60* 43,9 0,0
0,16* 0,9 0,0
22 23,16 6,86 2,15 18,2 1,5
0,42 -2,5 -30,5
23 22,42 8,82 1,93 28,3 27,8
0,67 2,8 -4,5
24 22,42 10,19 1,79 28,0 32,1
0,62 0,8 6,6
25 22,42 11,57 1,10 17,6 26,6*
0,36 3,5 7,5*
26 23,93 6,80 2,07 7,9 3,4
0,37 -5,3 -31,2
27 23,93 6,86 2,08 11,5 7,2
0,39 -3,7 -22,4
28 23,10 12,83 0,02* -1,6 0,0
-0,03* -11,2 0,0
29 23,96 6,06 2,13 0,0 1,6
0,22 0,0 -3,9
30 24,33 6,40 1,95 0,2 -1,6
0,26 -15,3 -28,8
31 24,70 6,74 1,90 -5,1* -5,7*
0,30 -80,4* -95,7*
32 24,70 6,80 1,93 -2,9 -1,8
0,31 -39,8 -24,8
33 24,70 6,86 1,95* -3,0 -3,5
0,33* -21,4 -26,8
34 24,70 7,60 2,29 6,1 10,5
0,50 -17,1 -7,2
35 24,70 8,35 2,62 3,0 23,2
0,64 -17,1 -5,4
36 24,70 9,84 3,00 3,9 36,2
0,55 -15,4 2,2
37 24,70 11,34 2,18 0,3 25,4
0,34 -24,5 3,5
38 24,73 6,06 1,85 -2,4* 0,0
0,15 -47,3* 0,0
39 25,10 6,40 1,84* -2,2 -2,1
0,19* -47,1 -49,1
40 25,10 7,07 2,07 -1,9 -0,7
0,35 -40,4 -37,8
41 25,10 7,13 2,10 -0,3 5,4
0,36 -22,4 -12,7
42 24,70 12,83 0,37 -2,5* -1,7*

25
 0,02 -49,7* -19,4*
43 24,70 12,90 0* 0* 0*
0* 0* 0*
44 24,70 12,95 0* 0* 0*
0* 0* 0*
45 24,77 12,83 0,42 0,3 3,1
0,02 -38,8 -5,7
46 24,82 12,83 0,45 2,9 6,7
0,02 -31,4 -5,6
47 25,10 12,84 0,67 1,8 5,9
0,03 -14,1 -3,4
48 25,50 6,06 1,89 4,7 9,0*
0,08 -3,7 1,0*
49 25,50 6,73 2,01 0,0* -1,6
0,24 0,0* -47,1
50 25,50 7,41 2,38 0,0 13,6
0,41 0,0 -10,5
51 25,50 8,77 3,34 0,0 38,8
0,49 0,0 -1,0
52 25,50 10,12 3,60* 0,0 46,6*
0,42* 0,0 4,2*
53 25,50 11,48 2,71 0,0* 30,3
0,27 0,0* 3,5
54 25,50 12,84 1,06 11,3 6,2*
0,03 -2,1 -20,4*
55 24,70 6,86 1,95* -4,9 -1,7
0,33* -52,2 -22,5
56 24,70 6,86 1,95 -1,2 2,7*
0,33 -22,1 -7,5*
57 24,70 6,86 1,95 -3,1* -1,0*
0,33 -53,4* -33,1*
(Uwaga: znakiem * oznaczono wartości ekstremalne)

Żebro 4 L = 4,48 m
s [m] s/L X [m] Y [m] w [mm] M [kNm] T [kN] Ms [kNm]
0,00 0,00 20,10 6,86 0,46* 73* 125* 1,51*
0,04* 4* 9* -3,68*
0,46 0,10 20,56 6,86 0,85 130 102 1,16
0,12 8 5 -3,61
0,92 0,20 21,02 6,86 1,24 187 79 0,81
0,20 13 0 -3,54
1,38 0,30 21,48 6,86 1,63 245 56 0,46
0,29 17 -4 -3,47
1,53 0,33 21,63 6,86 1,76 264* 48 0,34
0,31 18* -6 -3,45*
1,84 0,40 21,94 6,86 1,84 255 36 0,14
0,34 12 -26 -3,52
2,30 0,50 22,40 6,86 1,96 243 16 -0,17
0,37 3 -56 -3,62
2,76 0,60 22,86 6,86 2,08 230 -3 -0,48
0,40 -7 -86 -3,72
3,07 0,67 23,16 6,86 2,15* 222 -16 -0,68*
0,42* -13 -106 -3,79
3,22 0,70 23,32 6,86 2,14 199 -18 -0,65
0,42 -20 -116 -4,23
3,68 0,80 23,78 6,86 2,09 131 -25 -0,55
0,39 -43 -146 -5,54
3,83 0,83 23,93 6,86 2,08 108 -27* -0,51
0,39 -50 -155 -5,98
4,14 0,90 24,24 6,86 2,03 64 -18 -0,50
0,36 -57 -159 -6,62
4,60 1,00 24,70 6,86 1,95* -3* -4* -0,49*

Żebro 1 L = 5,88 m
s [m] s/L X [m] Y [m] w [mm] M [kNm] T [kN] Ms [kNm]
0,00 0,00 24,70 6,74 1,90* -4* 129* 7,30*

26
 0,30* -78* -322* 0,47*
0,06 0,01 24,70 6,80 1,93 -4 190 7,24
0,31 -89 -408* 0,46
0,12 0,02 24,70 6,86 1,95 -5* 193* 6,99
0,33 -102* -129 0,41
0,62 0,10 24,70 7,36 2,18 65 174 5,77
0,44 -87 -52 0,35
0,87 0,14 24,70 7,60 2,29 100 165 5,17
0,50 -79 34* 0,32
1,24 0,20 24,70 7,98 2,46 162 150 4,14
0,57 -56 30 0,30
1,61 0,26 24,70 8,35 2,62 224 134 3,13
0,64* -33 26 0,29*
1,87 0,30 24,70 8,60 2,69 239 117 2,88
0,63 -25 22 0,31
2,49 0,40 24,70 9,22 2,84 275 73 2,24
0,59 -3 12 0,33
3,11 0,50 24,70 9,84 3,00* 312* 30 1,61*
0,55 19 2 0,36*
3,73 0,60 24,70 10,47 2,66 288 16 1,68
0,47 24 -38 -0,19
4,35 0,70 24,70 11,09 2,32 264 2 1,74
0,38 30 -78 -0,74
4,60 0,74 24,70 11,34 2,18 255 -4 1,77
0,34 32* -94 -0,96
4,98 0,80 24,70 11,71 1,73 199 -7 1,87
0,26 26 -108 -1,08
5,60 0,90 24,70 12,33 0,98 106 -13 2,04
0,13 15 -131 -1,28
6,10 0,98 24,70 12,83 0,37 30 -17 2,18
0,02 6 -150 -1,44
6,10 0,98 24,70 12,83 0,37 0 0 0,00
0,02 0 0 0,00
6,22 1,00 24,70 12,95 0,21* 0* 0 0,00
-0,01* 0* 0 0,00
(Uwaga: znakiem * oznaczono wartości ekstremalne)

2.2. Słupy - tabela reakcji

(obc. obliczeniowe)
Symbol Przekrój X [m] Y [m] Kąt obr. N [kN] M1 [kNm] M2 [kNm]
1 D=240mm 24,70 6,86 0,00° 704,8 0,00 0,00
117,5 0,00 0,00
2.3. Obwiednie reakcji w ścianach
(obc. obliczeniowe)

Ściana 1
s [m] s/L X [m] Y [m] N [kN/m] M [kNm/m]
0,00 0,00 0,00 0,00 -6,1* 0,00
-17,5* 0,00
0,61 0,10 19,90 12,23 13,3 0,00
-3,7 0,00
1,22 0,20 19,90 11,62 32,8 0,00
10,1 0,00
1,83 0,30 19,90 11,01 43,6 0,00
16,5 0,00
2,44 0,40 19,90 10,40 47,4 0,00
16,8 0,00
2,99 0,49 19,90 9,85 50,8* 0,00
17,1* 0,00
3,05 0,50 19,90 9,79 50,7 0,00
14,8 0,00
3,66 0,60 19,90 9,18 49,6 0,00
-9,0 0,00
4,27 0,70 19,90 8,57 48,5 0,00
-32,7 0,00

27
 4,48 0,74 19,90 8,35 48,1* 0,00
-41,1* 0,00
4,88 0,80 19,90 7,96 75,0 0,00
-25,8 0,00
5,49 0,90 19,90 7,35 116,6 0,00
-2,2 0,00
5,98 0,98 19,90 6,86 150,1 0,00
16,8* 0,00
5,98 0,98 19,90 6,86 483,6 0,00
-5,5* 0,00
6,10 1,00 19,90 6,74 536,3* 0,00
-9,5* 0,00
Maksymalne reakcje wypadkowe: N=267,8kN Mx=0,00kNm My=0,00kNm
Minimalne reakcje wypadkowe: N=98,2kN Mx=0,00kNm My=0,00kNm

Ściana 4
s [m] s/L X [m] Y [m] N [kN/m] M [kNm/m]
0,00 0,00 19,35 6,86 0,0* 0,00
0,0* 0,00
0,07 0,10 19,42 6,86 16,1 0,00
-12,4 0,00
0,15 0,20 19,50 6,86 32,3 0,00
-24,9 0,00
0,22 0,30 19,57 6,86 48,4 0,00
-37,3 0,00
0,30 0,40 19,65 6,86 64,5 0,00
-49,7 0,00
0,38 0,50 19,72 6,86 80,7 0,00
-62,1 0,00
0,43 0,57 19,78 6,86 92,6 0,00
-71,3* 0,00
0,43 0,57 19,78 6,86 279,2 0,00
-33,0* 0,00
0,45 0,60 19,80 6,86 294,7 0,00
-30,1 0,00
0,53 0,70 19,87 6,86 354,5 0,00
-19,2 0,00
0,55 0,73 19,90 6,86 374,6 0,00
-15,6 0,00
0,55 0,73 19,90 6,86 565,0 0,00
19,1 0,00
0,60 0,80 19,95 6,86 604,2 0,00
26,3 0,00
0,67 0,90 20,02 6,86 663,2 0,00
37,2 0,00
0,75 1,00 20,10 6,86 722,2* 0,00
48,0* 0,00
Maksymalne reakcje wypadkowe: N=181,6kN Mx=0,00kNm My=0,00kNm
Minimalne reakcje wypadkowe: N=-5,4kN Mx=0,00kNm My=0,00kNm

Ściana 5
s [m] s/L X [m] Y [m] N [kN/m] M [kNm/m]
0,00 0,00 19,78 12,84 -33,3* 0,00
-90,9* 0,00
0,50 0,10 20,28 12,84 5,8 0,00
-7,6 0,00
1,01 0,20 20,79 12,83 19,6 0,00
1,5 0,00
1,51 0,30 21,29 12,83 33,5 0,00
10,6 0,00
1,72 0,34 21,50 12,83 39,2 0,00
14,3* 0,00
2,01 0,40 21,79 12,83 39,6 0,00
8,3 0,00
2,52 0,50 22,30 12,83 40,3 0,00
-1,9 0,00

28
 3,02 0,60 22,80 12,83 41,0 0,00
-12,1 0,00
3,32 0,66 23,10 12,83 41,4 0,00
-18,0* 0,00
3,53 0,70 23,31 12,83 73,0 0,00
-11,7 0,00
4,03 0,80 23,81 12,83 149,5 0,00
3,6 0,00
4,53 0,90 24,31 12,83 226,0 0,00
18,9 0,00
4,92 0,98 24,70 12,83 284,2 0,00
30,5 0,00
4,92 0,98 24,70 12,83 700,9 0,00
42,0 0,00
4,99 0,99 24,77 12,83 734,7 0,00
42,8 0,00
4,99 0,99 24,77 12,83 779,5 0,00
43,9 0,00
5,04 1,00 24,82 12,83 805,1* 0,00
44,4* 0,00
Maksymalne reakcje wypadkowe: N=367,2kN Mx=0,00kNm My=0,00kNm
Minimalne reakcje wypadkowe: N=78,4kN Mx=0,00kNm My=0,00kNm
(Uwaga: znakiem * oznaczono wartości ekstremalne)

3. Zbrojenie zadane w płytach

Zbrojenie dolne
Symbol Stal Pręty na kier.1 Pręty na kier.2 Otulina Kąt Pole pow.
2 A-IIIN #18/125 #18/125 20mm 0,00° 46,45m2
Zbrojenie górne
Symbol Stal Pręty na kier.1 Pręty na kier.2 Otulina Kąt Pole pow.
1 A-IIIN #18/125 #18/125 20mm 0,00° 46,45m2
3 A-IIIN #18/125 #18/125 20mm 0,00° 39,43m2

3.1. Zbrojenie obliczone w żebrach

Żebro 4 L = 4,48m
s [m] s/L X [m] Y [m] zbr. dolne #20 [cm2] zbr. górne #12 [cm2]
0,00 0,00 20,10 6,86 5,4* 0,0*
0,46 0,10 20,56 6,86 10,8 1,7
0,92 0,20 21,02 6,86 16,1 3,3
1,38 0,30 21,48 6,86 21,4 5,0
1,53 0,33 21,63 6,86 23,2* 5,6*
1,84 0,40 21,94 6,86 22,6 4,9
2,30 0,50 22,40 6,86 21,6 4,0
2,76 0,60 22,86 6,86 20,7 3,1
3,07 0,67 23,16 6,86 20,1 2,5*
3,22 0,70 23,32 6,86 17,8 2,7
3,68 0,80 23,78 6,86 10,9 3,4
4,14 0,90 24,24 6,86 5,1 4,2
4,60 1,00 24,70 6,86 0,0* 5,0*
Żebro 1 L = 5,88m
s [m] s/L X [m] Y [m] zbr. dolne #20 [cm2] zbr. górne #10 [cm2]
0,00 0,00 24,70 6,74 0,0 5,8*
0,12 0,02 24,70 6,86 0,0 7,9*
0,62 0,10 24,70 7,36 5,2 6,5
1,24 0,20 24,70 7,98 14,1 4,3
1,61 0,26 24,70 8,35 20,3 2,7*
1,87 0,30 24,70 8,60 21,4 3,7
2,49 0,40 24,70 9,22 24,0 6,4
3,11 0,50 24,70 9,84 26,6* 9,0*
3,73 0,60 24,70 10,47 24,9 7,3
4,35 0,70 24,70 11,09 23,2 5,6
4,98 0,80 24,70 11,71 17,5 3,7
5,60 0,90 24,70 12,33 9,0 1,6
6,10 0,98 24,70 12,83 2,2 0,0

29
 6,10 0,98 24,70 12,83 0,0 0,0
6,22 1,00 24,70 12,95 0,0 0,0*

Poz. 2.7.1 Żwebro L = 4,48 m

Zaprojektowano żebro żelbetowe wylewane na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St.

Schemat statyczny belki

107,59

107,59
A B

4,73

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 60,0 cm, beff = 136,0 cm, hf = 30,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 300,88 kNm
Przyjęto indywidualnie dołem 5φ25 o As = 24,54 cm2 (ρ = 1,86%)
Warunek nośności na zginanie: MSd = 300,88 kNm < MRd = 537,14 kNm (56,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 181,88 kN
Zbrojenie strzemionami dwuciętymi φ8 co 90 mm na odcinku 153,0 cm przy podporach
oraz co 400 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 181,88 kN < VRd3 = 232,02 kN (78,4%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 245,68 kNm
Szerokość rys prostopadłych: wk = 0,141 mm < wlim = 0,3 mm (47,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 6,47 mm < alim = 4730/200 = 23,65 mm (27,4%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 196,78 kN
Szerokość rys ukośnych: wk = 0,274 mm < wlim = 0,3 mm (91,4%)

Poz. 2.7.2 Żwebro L = 5,88 m

Zaprojektowano żebro żelbetowe wylewane na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St.

Schemat statyczny belki

77,76

77,76

A B

6,13

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 60,0 cm, beff = 136,0 cm, hf = 30,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)

30
Moment przęsłowy obliczeniowy MSd = 365,25 kNm
Przyjęto indywidualnie dołem 5φ25 o As = 24,54 cm2 (ρ = 1,86%)
Warunek nośności na zginanie: MSd = 365,25 kNm < MRd = 537,14 kNm (68,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 185,89 kN
Zbrojenie strzemionami dwuciętymi φ8 co 90 mm na odcinku 198,0 cm przy podporach
oraz co 400 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 185,89 kN < VRd3 = 232,02 kN (80,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 298,74 kNm
Szerokość rys prostopadłych: wk = 0,173 mm < wlim = 0,3 mm (57,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 13,24 mm < alim = 30,00 mm (44,1%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 186,98 kN
Szerokość rys ukośnych: wk = 0,247 mm < wlim = 0,3 mm (82,5%)

Poz. 2.8 Płyty żelbetowa L=4,80m+0,68m

Zaprojektowano podciąg żelbetowywylewany na mokto z betony C20/25 zbrojoną prętami ze stali A-IIIN (RB500),
pręty rozdzielcze ze stali A-I St.

Obc. stałe – wspornik 2

Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Ciężar ściany 5,46kN/m2 x 6,0m 32,76 1,30 42,59
Σ: 32,76 1,30 42,59
Obc. stałe płyta
Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Obc. ze stropu 6,24 1,25 7,44
Σ: 6,24 1,25 7,44
Obc. zmienne płyta
Lp Opis obciążenia Obc. char. γf Obc. obl.
kN/m kN/m
1. Obc. ze stropu 3,0 1,30 3,90
Σ: 3,0 1,30 3,90

SCHEMAT BELKI

A B

4,80 0,68

OBCIĄŻENIA OBLICZENIOWE BELKI

Schemat statyczny (ciężar belki uwzględniony automatycznie):

7,44 42,59
7,44

A go=0,00 kN/mb B

4,80 0,68

Tablica obciążeń obliczeniowych (dodatkowo ciężar belki go = 0,00 kN/m)

Przekrój z [m] ql [kN/m] qp [kN/m] F [kN] M [kN]
A. 0,00 -- 7,44 0,00 0,00

31
 B. 4,80 7,44 7,44 0,00 0,00
1. 5,48 7,44 -- 42,59 0,00

Schemat statyczny:
3,90

3,90
A B

4,80 0,68

Tablica obciążeń obliczeniowych

Przekrój z [m] ql [kN/m] qp [kN/m] F [kN] M [kN]
A. 0,00 -- 3,90 0,00 0,00
B. 4,80 3,90 3,90 0,00 0,00
1. 5,48 3,90 -- 0,00 0,00

Tablica wyników obliczeń statycznych:

Przekr z [m] Mmax [kNm] Mmin Vmax [kN] Vmin [kN] fk,max fk,min uwagi
ój [kNm] [mm] [mm]
Przęsło A - B (lo = 4,80 m )
A. 0,00 0,00 0,00 11,46 9,17 -- --
2,36 10,79 6,36 -0,02 -6,07 9627,01 3183,81 max M
2,38 10,78 6,22 -0,10 -6,23 9628,43 3128,64 max fk
4,18 4,30 -16,99 -7,11 -19,60 3801,51 -1781,96 min fk
B. 4,80 -0,90 -30,68 -9,55 -24,25 -- -- min M
Prawy wspornik (lo = 0,68 m )
B. 4,80 -0,90 -30,68 47,65 2,65 -- -- min M
1. 5,48 0,00 0,00 42,59 0,00 6248,66 -4178,29 max fk
Reakcje podporowe: RA = 11,46/9,17 kN, RB = 71,90/12,20 kN

Przęsło

DANE:
Wymiary przekroju:
Grubość płyty h = 30,0 cm

Zbrojenie:
Pręty główne φ = 18 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Przyjęto rozstaw prętów 12,5 cm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 2,81

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Płyta (przekrój przęsłowy):

Moment obliczeniowy Msd = 10,79 kNm
Moment charakterystyczny długotrwały MSk,lt = 10,79 kNm
Siła poprzeczna obliczeniowa Vsd = 71,90 kN
Rozpiętość efektywna płyty leff = 4,80 m
Współczynnik ugięcia αk = (5/48) x 1,00

32
ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: przejściowa
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (wg tablicy 8)

Zginanie:
Zbrojenie potrzebne (war. konstrukcyjny) As = 3,78 cm2 na 1 mb płyty.
Przyjęto φ18 co 12,5 cm o As = 20,36 cm2 (ρ = 0,75%)
Warunek nośności na zginanie: MSd = 10,79 kNm < MRd = 174,05 kNm (6,2%)
Ścinanie:
Warunek nośności na ścinanie: VSd = 71,90 kN < VRd1 = 170,21 kN (42,2%)
SGU:
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Ugięcie od MSk,lt: a(MSk,lt) = 1,14 mm < alim = 4800/200 = 24,00 mm (4,7%)

Podpora

DANE:
Wymiary przekroju:
Grubość płyty h = 30,0 cm

Zbrojenie:
Pręty główne φ = 18 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Przyjęto rozstaw prętów 12,5 cm
Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 2,81
Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm
Płyta (przekrój podporowy):
Moment obliczeniowy Msd = 30,68 kNm
Moment charakterystyczny długotrwały MSk,lt = 30,68 kNm
Siła poprzeczna obliczeniowa Vsd = 71,90 kN

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (wg tablicy 8)
Zginanie:
Zbrojenie potrzebne (war. konstrukcyjny) As = 3,78 cm2 na 1 mb płyty.
Przyjęto φ18 co 12,5 cm o As = 20,36 cm2 (ρ = 0,75%)
Warunek nośności na zginanie: MSd = 30,68 kNm < MRd = 174,05 kNm (17,6%)
Ścinanie:
Warunek nośności na ścinanie: VSd = 71,90 kN < VRd1 = 170,21 kN (42,2%)
SGU:
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Poz. 2.9 Podciąg trójprzęsłowy środkowy

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Obc. z poz. 2.5 [5,72kN/m2x(2,40m+7,10m)*0,5] 27,17 1,23 -- 33,42
2. Obc. z 2.1 (ze stropu) [9,24kN/m2 x7,10mx0,5] 32,80 1,23 -- 40,35

33
 3. Ciężar ściany [5,45kN/m2 x4,10m] 22,35 1,30 -- 29,06
Σ: 82,32 1,25 -- 102,83

Schemat statyczny belki

106,20

106,20
A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 50,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 247,78 kNm
Zbrojenie potrzebne górne As2 = 0,14 cm2. Przyjęto 2φ22 o As2 = 7,60 cm2
Zbrojenie potrzebne dolne As1 = 17,36 cm2. Przyjęto 5φ22 o As1 = 19,01 cm2 (ρ = 1,75%)
Warunek nośności na zginanie: MSd = 247,78 kNm < MRd = 312,68 kNm (79,2%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)283,30 kN
Zbrojenie strzemionami czterociętymi φ8 co 130 mm na odcinku 143,0 cm przy lewej podporze
i na odcinku 247,0 cm przy prawej podporze oraz co 330 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)283,30 kN < VRd2,II = 287,56 kN (98,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 199,06 kNm
Szerokość rys prostopadłych: wk = 0,204 mm < wlim = 0,3 mm (68,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 15,79 mm < alim = 5400/200 = 27,00 mm (58,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 266,18 kN

Szerokość rys ukośnych: wk = 0,270 mm < wlim = 0,3 mm (90,1%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)309,57 kNm
Zbrojenie potrzebne górne As1 = 21,13 cm2. Przyjęto 6φ22 o As = 22,81 cm2 (ρ = 2,13%)
Warunek nośności na zginanie: MSd = (-)309,57 kNm < MRd = 351,38 kNm (88,1%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)248,71 kNm
Szerokość rys prostopadłych: wk = 0,213 mm < wlim = 0,3 mm (71,0%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 77,26 kNm
Zbrojenie potrzebne As = 4,25 cm2. Przyjęto 2φ22 o As = 7,60 cm2 (ρ = 0,69%)
Warunek nośności na zginanie: MSd = 77,26 kNm < MRd = 131,27 kNm (58,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)226,07 kN
Zbrojenie strzemionami czterociętymi φ8 co 160 mm na odcinku 208,0 cm przy podporach
oraz co 330 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)226,07 kN < VRd2,II = 287,56 kN (78,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 62,07 kNm

34
Szerokość rys prostopadłych: wk = 0,195 mm < wlim = 0,3 mm (65,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,40 mm < alim = 5400/200 = 27,00 mm (8,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 220,20 kN

Szerokość rys ukośnych: wk = 0,280 mm < wlim = 0,3 mm (93,4%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)310,10 kNm
Zbrojenie potrzebne górne As1 = 21,16 cm2. Przyjęto 6φ22 o As = 22,81 cm2 (ρ = 2,13%)
Warunek nośności na zginanie: MSd = (-)310,10 kNm < MRd = 351,38 kNm (88,3%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)249,13 kNm
Szerokość rys prostopadłych: wk = 0,213 mm < wlim = 0,3 mm (71,1%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 248,26 kNm
Zbrojenie potrzebne górne As2 = 0,17 cm2. Przyjęto 2φ22 o As2 = 7,60 cm2
Zbrojenie potrzebne dolne As1 = 17,39 cm2. Przyjęto 5φ22 o As1 = 19,01 cm2 (ρ = 1,75%)
Warunek nośności na zginanie: MSd = 248,26 kNm < MRd = 312,68 kNm (79,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 283,61 kN
Zbrojenie strzemionami czterociętymi φ8 co 130 mm na odcinku 247,0 cm przy lewej podporze
i na odcinku 143,0 cm przy prawej podporze oraz co 330 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 283,61 kN < VRd2,II = 287,56 kN (98,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 199,45 kNm
Szerokość rys prostopadłych: wk = 0,204 mm < wlim = 0,3 mm (68,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 15,85 mm < alim = 5405/200 = 27,02 mm (58,6%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 266,43 kN
Szerokość rys ukośnych: wk = 0,273 mm < wlim = 0,3 mm (91,0%)

Poz. 2.10 Podciąg trójprzęsłowy środkowy

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Obc. z poz. 2.5 [5,72kN/m2x(3,50m+7,10m)*0,5] 30,32 1,23 -- 37,94
2. Obc. z 2.1 (ze stropu) [9,24kN/m2 x(7,10m+3,5m)x0,5] 48,97 1,23 -- 60,23
3. Ciężar ściany [5,14kN/m2 x3,88m] 19,94 1,30 -- 25,92
Σ: 99,23 1,24 -- 124,09

Schemat statyczny belki

127,01

127,01

A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 60,0 cm
otulina zbrojenia cnom = 20 mm

35
Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 296,32 kNm
Zbrojenie potrzebne As = 15,39 cm2. Przyjęto 4φ25 o As = 19,63 cm2 (ρ = 1,46%)
Warunek nośności na zginanie: MSd = 296,32 kNm < MRd = 355,14 kNm (83,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)326,18 kN
Zbrojenie strzemionami czterociętymi φ8 co 130 mm na odcinku 143,0 cm przy lewej podporze
i na odcinku 260,0 cm przy prawej podporze oraz co 400 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)326,18 kN < VRd2,II = 350,76 kN (93,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 239,92 kNm
Szerokość rys prostopadłych: wk = 0,184 mm < wlim = 0,3 mm (61,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,16 mm < alim = 5400/200 = 27,00 mm (52,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 320,81 kN

Szerokość rys ukośnych: wk = 0,264 mm < wlim = 0,3 mm (88,0%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)370,22 kNm
Zbrojenie potrzebne górne As1 = 21,40 cm2. Przyjęto 6φ22 o As = 22,81 cm2 (ρ = 1,74%)
Warunek nośności na zginanie: MSd = (-)370,22 kNm < MRd = 459,18 kNm (80,6%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)299,75 kNm
Szerokość rys prostopadłych: wk = 0,219 mm < wlim = 0,3 mm (73,1%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 92,40 kNm
Zbrojenie potrzebne As = 4,13 cm2. Przyjęto 2φ25 o As = 9,82 cm2 (ρ = 0,73%)
Warunek nośności na zginanie: MSd = 92,40 kNm < MRd = 204,14 kNm (45,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)257,73 kN
Zbrojenie strzemionami czterociętymi φ8 co 160 mm na odcinku 208,0 cm przy podporach
oraz co 400 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)257,73 kN < VRd2,II = 350,76 kN (73,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 74,81 kNm
Szerokość rys prostopadłych: wk = 0,139 mm < wlim = 0,3 mm (46,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,54 mm < alim = 5400/200 = 27,00 mm (5,7%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 265,40 kN
Szerokość rys ukośnych: wk = 0,274 mm < wlim = 0,3 mm (91,2%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)370,85 kNm
Zbrojenie potrzebne górne As1 = 21,43 cm2. Przyjęto 6φ22 o As = 22,81 cm2 (ρ = 1,74%)
Warunek nośności na zginanie: MSd = (-)370,85 kNm < MRd = 459,18 kNm (80,8%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)300,26 kNm
Szerokość rys prostopadłych: wk = 0,220 mm < wlim = 0,3 mm (73,2%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 296,89 kNm
Zbrojenie potrzebne As = 15,43 cm2. Przyjęto 4φ25 o As = 19,63 cm2 (ρ = 1,46%)

36
Warunek nośności na zginanie: MSd = 296,89 kNm < MRd = 355,14 kNm (83,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 326,55 kN
Zbrojenie strzemionami czterociętymi φ8 co 130 mm na odcinku 260,0 cm przy lewej podporze
i na odcinku 143,0 cm przy prawej podporze oraz co 400 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 326,55 kN < VRd2,II = 350,76 kN (93,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 240,38 kNm
Szerokość rys prostopadłych: wk = 0,184 mm < wlim = 0,3 mm (61,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,21 mm < alim = 5405/200 = 27,02 mm (52,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 321,11 kN

Szerokość rys ukośnych: wk = 0,285 mm < wlim = 0,3 mm (95,2%)

Poz. 2.11 Podciąg trójprzęsłowy środkowy

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Obc. z 2.1 (ze stropu) [9,24kN/m2 x(5,30m+3,5m)x0,5] 40,66 1,23 -- 50,01
2. Ciężar ściany szklanej [24,0kN/m3x0,10mx3,0m] 7,20 1,30 -- 9,36
Σ: 47,86 1,24 -- 59,37

Schemat statyczny belki

61,99

61,99

A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 40,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 144,62 kNm
Zbrojenie potrzebne As = 12,22 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,45%)
Warunek nośności na zginanie: MSd = 144,62 kNm < MRd = 147,53 kNm (98,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)170,95 kN
Zbrojenie strzemionami czterociętymi φ8 co 180 mm na odcinku 108,0 cm przy lewej podporze
i na odcinku 216,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)170,95 kN < VRd2,II = 230,20 kN (74,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 117,26 kNm
Szerokość rys prostopadłych: wk = 0,232 mm < wlim = 0,3 mm (77,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 25,90 mm < alim = 5400/200 = 27,00 mm (95,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 156,80 kN

Szerokość rys ukośnych: wk = 0,281 mm < wlim = 0,3 mm (93,6%)

Podpora B:
Zginanie: (przekrój b-b)

37
Moment podporowy obliczeniowy MSd = (-)180,69 kNm
Zbrojenie potrzebne górne As1 = 15,51 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,81%)
Warunek nośności na zginanie: MSd = (-)180,69 kNm < MRd = 204,31 kNm (88,4%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)146,51 kNm
Szerokość rys prostopadłych: wk = 0,216 mm < wlim = 0,3 mm (72,2%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 45,10 kNm
Zbrojenie potrzebne As = 3,15 cm2. Przyjęto 2φ20 o As = 6,28 cm2 (ρ = 0,72%)
Warunek nośności na zginanie: MSd = 45,10 kNm < MRd = 84,65 kNm (53,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)137,54 kN
Zbrojenie strzemionami czterociętymi φ8 co 220 mm na odcinku 176,0 cm przy podporach
oraz co 270 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)137,54 kN < VRd2,II = 230,20 kN (59,7%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 36,56 kNm
Szerokość rys prostopadłych: wk = 0,183 mm < wlim = 0,3 mm (61,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,82 mm < alim = 5400/200 = 27,00 mm (10,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 129,72 kN

Szerokość rys ukośnych: wk = 0,287 mm < wlim = 0,3 mm (95,7%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)181,00 kNm
Zbrojenie potrzebne górne As1 = 15,54 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,81%)
Warunek nośności na zginanie: MSd = (-)181,00 kNm < MRd = 204,31 kNm (88,6%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)146,76 kNm
Szerokość rys prostopadłych: wk = 0,217 mm < wlim = 0,3 mm (72,3%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 144,90 kNm
Zbrojenie potrzebne As = 12,25 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,45%)
Warunek nośności na zginanie: MSd = 144,90 kNm < MRd = 147,53 kNm (98,2%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 171,13 kN
Zbrojenie strzemionami czterociętymi φ8 co 180 mm na odcinku 216,0 cm przy lewej podporze
i na odcinku 108,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 171,13 kN < VRd2,II = 230,20 kN (74,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 117,49 kNm
Szerokość rys prostopadłych: wk = 0,233 mm < wlim = 0,3 mm (77,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 26,00 mm < alim = 5405/200 = 27,02 mm (96,2%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 156,95 kN

Szerokość rys ukośnych: wk = 0,269 mm < wlim = 0,3 mm (89,8%)

Poz. 2.12 Podciąg trójprzęsłowy środkowy

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

38
Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Obc. z 2.1 (ze stropu) [9,24kN/m2 43,43 1,23 -- 53,42
x(5,30m+4,10m)x0,5]
Σ: 43,43 1,23 -- 53,42

Schemat statyczny belki

56,06

56,06
A B C D

5,40 5,40 5,40

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 40,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 130,79 kNm
Zbrojenie potrzebne As = 10,66 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,45%)
Warunek nośności na zginanie: MSd = 130,79 kNm < MRd = 147,53 kNm (88,7%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)154,60 kN
Zbrojenie strzemionami czterociętymi φ8 co 200 mm na odcinku 100,0 cm przy lewej podporze
i na odcinku 220,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)154,60 kN < VRd2,II = 230,20 kN (67,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 106,93 kNm
Szerokość rys prostopadłych: wk = 0,211 mm < wlim = 0,3 mm (70,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 23,61 mm < alim = 5400/200 = 27,00 mm (87,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 142,98 kN

Szerokość rys ukośnych: wk = 0,288 mm < wlim = 0,3 mm (96,0%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)163,41 kNm
Zbrojenie potrzebne górne As1 = 14,24 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,81%)
Warunek nośności na zginanie: MSd = (-)163,41 kNm < MRd = 204,31 kNm (80,0%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)133,59 kNm
Szerokość rys prostopadłych: wk = 0,197 mm < wlim = 0,3 mm (65,7%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 40,78 kNm
Zbrojenie potrzebne As = 2,83 cm2. Przyjęto 2φ20 o As = 6,28 cm2 (ρ = 0,72%)
Warunek nośności na zginanie: MSd = 40,78 kNm < MRd = 84,65 kNm (48,2%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)124,39 kN
Zbrojenie strzemionami czterociętymi φ8 co 240 mm na odcinku 168,0 cm przy podporach
oraz co 270 mm w środku rozpiętości przęsła

39
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)124,39 kN < VRd3 = 229,27 kN (54,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 33,34 kNm
Szerokość rys prostopadłych: wk = 0,164 mm < wlim = 0,3 mm (54,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,56 mm < alim = 5400/200 = 27,00 mm (9,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 118,28 kN

Szerokość rys ukośnych: wk = 0,284 mm < wlim = 0,3 mm (94,7%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)163,69 kNm
Zbrojenie potrzebne górne As1 = 14,26 cm2. Przyjęto 5φ20 o As = 15,71 cm2 (ρ = 1,81%)
Warunek nośności na zginanie: MSd = (-)163,69 kNm < MRd = 204,31 kNm (80,1%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)133,82 kNm
Szerokość rys prostopadłych: wk = 0,198 mm < wlim = 0,3 mm (65,8%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 131,05 kNm
Zbrojenie potrzebne As = 10,69 cm2. Przyjęto 4φ20 o As = 12,57 cm2 (ρ = 1,45%)
Warunek nośności na zginanie: MSd = 131,05 kNm < MRd = 147,53 kNm (88,8%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 154,76 kN
Zbrojenie strzemionami czterociętymi φ8 co 200 mm na odcinku 220,0 cm przy lewej podporze
i na odcinku 100,0 cm przy prawej podporze oraz co 270 mm na pozostałej części belki
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 154,76 kN < VRd2,II = 230,20 kN (67,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 107,13 kNm
Szerokość rys prostopadłych: wk = 0,212 mm < wlim = 0,3 mm (70,6%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 23,70 mm < alim = 5405/200 = 27,02 mm (87,7%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 143,11 kN

Szerokość rys ukośnych: wk = 0,224 mm < wlim = 0,3 mm (74,6%)

Poz. 2.13 Nadproże L = 2,50m

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 2,20 m] 12,01 1,30 -- 15,61
2. Obc. ze stropu [9,24kN/m2 x 7,10m x 0,5] 32,80 1,23 -- 40,34
Σ: 44,81 1,25 -- 55,95

Schemat statyczny belki

58,32

58,32

A B

2,75

40
WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 55,13 kNm
Zbrojenie potrzebne As = 4,56 cm2. Przyjęto 5φ12 o As = 5,65 cm2 (ρ = 0,74%)
Warunek nośności na zginanie: MSd = 55,13 kNm < MRd = 66,71 kNm (82,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)54,36 kN
Zbrojenie strzemionami dwuciętymi φ6 co 110 mm na odcinku 66,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
Warunek nośności na ścinanie: VSd = (-)54,36 kN < VRd3 = 61,79 kN (88,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 44,34 kNm
Szerokość rys prostopadłych: wk = 0,218 mm < wlim = 0,3 mm (72,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 6,65 mm < alim = 2750/200 = 13,75 mm (48,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 58,64 kN

Szerokość rys ukośnych: wk = 0,257 mm < wlim = 0,3 mm (85,8%)

Poz. 2.14 Nadproże L = 2,70m szt. 3

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 2,10 m] 11,47 1,30 -- 14,91
2. Obc. ze stropu [9,24kN/m2 x 7,10m x 0,5] 32,80 1,23 -- 40,34
Σ: 44,27 1,25 -- 55,25

Schemat statyczny belki

57,65

57,65

A B

2,95

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 62,71 kNm
Zbrojenie potrzebne As = 5,27 cm2. Przyjęto 5φ12 o As = 5,65 cm2 (ρ = 0,74%)
Warunek nośności na zginanie: MSd = 62,71 kNm < MRd = 66,71 kNm (94,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 59,49 kN
Zbrojenie strzemionami dwuciętymi φ6 co 110 mm na odcinku 66,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
Warunek nośności na ścinanie: VSd = 59,49 kN < VRd3 = 61,79 kN (96,3%)

41
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 50,44 kNm
Szerokość rys prostopadłych: wk = 0,250 mm < wlim = 0,3 mm (83,3%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 8,72 mm < alim = 2950/200 = 14,75 mm (59,1%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 62,60 kN

Szerokość rys ukośnych: wk = 0,293 mm < wlim = 0,3 mm (97,8%)

Poz. 2.15 Nadproże L = 4,00m szt. 6

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 0,70 m] 3,82 1,30 -- 4,97
2. Obc. ze stropu [9,24kN/m2 x 4,10m x 0,5] 18,94 1,23 -- 23,30
Σ: 22,76 1,24 -- 28,27

Schemat statyczny belki

30,53

30,53
A B

4,25

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 68,94 kNm
Zbrojenie potrzebne As = 5,87 cm2. Przyjęto 6φ12 o As = 6,79 cm2 (ρ = 0,89%)
Warunek nośności na zginanie: MSd = 68,94 kNm < MRd = 77,94 kNm (88,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 51,36 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 51,36 kN < VRd1 = 53,27 kN (96,4%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 56,13 kNm
Szerokość rys prostopadłych: wk = 0,218 mm < wlim = 0,3 mm (72,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 18,04 mm < alim = 4250/200 = 21,25 mm (84,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 49,72 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 2.16 Podciąg L = 3,36m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

42
Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90 m] 21,29 1,30 -- 27,68
2. Obc. ze stropu [9,24kN/m2 x (5,30m +3,50m)x 0,5] 40,66 1,23 -- 50,01
Σ: 61,95 1,25 -- 77,69

Schemat statyczny belki

79,75

79,75
A B

3,61

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 129,91 kNm
Zbrojenie potrzebne górne As2 = 0,98 cm2. Przyjęto 2φ12 o As2 = 2,26 cm2
Zbrojenie potrzebne dolne As1 = 12,94 cm2. Przyjęto 5φ20 o As1 = 15,71 cm2 (ρ = 2,08%)
Warunek nośności na zginanie: MSd = 129,91 kNm < MRd = 145,11 kNm (89,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)108,94 kN
Zbrojenie strzemionami dwuciętymi φ6 co 50 mm na odcinku 100,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
Warunek nośności na ścinanie: VSd = (-)108,94 kN < VRd3 = 134,24 kN (81,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 104,34 kNm
Szerokość rys prostopadłych: wk = 0,176 mm < wlim = 0,3 mm (58,7%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,10 mm < alim = 3610/200 = 18,05 mm (78,1%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 107,60 kN

Szerokość rys ukośnych: wk = 0,184 mm < wlim = 0,3 mm (61,2%)

Poz. 2.17 Podciąg L = 3,36m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90 m] 21,29 1,30 -- 27,68
2. Obc. ze stropu [9,24kN/m2 x (5,30m +3,50m)x 0,5] 40,66 1,23 -- 50,01
Σ: 61,95 1,25 -- 77,69

43
Schemat statyczny belki

79,75

79,75
A B

3,61

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 129,91 kNm
Zbrojenie potrzebne górne As2 = 1,12 cm2. Przyjęto 2φ12 o As2 = 2,26 cm2
Zbrojenie potrzebne dolne As1 = 13,01 cm2. Przyjęto 5φ20 o As1 = 15,71 cm2 (ρ = 2,10%)
Warunek nośności na zginanie: MSd = 129,91 kNm < MRd = 143,22 kNm (90,7%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)109,09 kN
Zbrojenie strzemionami dwuciętymi φ8 co 90 mm na odcinku 108,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = (-)109,09 kN < VRd3 = 131,74 kN (82,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 104,34 kNm
Szerokość rys prostopadłych: wk = 0,181 mm < wlim = 0,3 mm (60,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,36 mm < alim = 3610/200 = 18,05 mm (79,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 107,60 kN

Szerokość rys ukośnych: wk = 0,254 mm < wlim = 0,3 mm (84,7%)

Poz. 2.18 Podciąg L = 3,56m szr. 2

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90 m] 21,29 1,30 -- 27,68
2. Obc. ze stropu [9,24kN/m2 x 3,50mx 0,5] 16,17 1,23 -- 19,89
Σ: 37,46 1,27 -- 47,57

Schemat statyczny belki

49,88

49,88

A B

3,81

44
WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 90,52 kNm
Zbrojenie potrzebne As = 8,30 cm2. Przyjęto 5φ16 o As = 10,05 cm2 (ρ = 1,33%)
Warunek nośności na zginanie: MSd = 90,52 kNm < MRd = 104,72 kNm (86,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 73,13 kN
Zbrojenie strzemionami dwuciętymi φ8 co 150 mm na odcinku 75,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
(decyduje warunek granicznej szerokości rys ukośnych)
Warunek nośności na ścinanie: VSd = 73,13 kN < VRd3 = 79,55 kN (91,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 71,78 kNm
Szerokość rys prostopadłych: wk = 0,198 mm < wlim = 0,3 mm (66,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 15,31 mm < alim = 3810/200 = 19,05 mm (80,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 70,42 kN

Szerokość rys ukośnych: wk = 0,299 mm < wlim = 0,3 mm (99,5%)

Poz. 2.19 Podciąg L = 2,12m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90] 21,29 1,30 -- 27,68
2. Obc. ze stropu [9,24kN/m2 x 1,56mx 0,5] 7,21 1,23 -- 8,87
Σ: 28,50 1,28 -- 36,55

Schemat statyczny belki

38,79

38,79

A B

2,37

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 27,23 kNm
Zbrojenie potrzebne As = 2,16 cm2. Przyjęto 2φ16 o As = 4,02 cm2 (ρ = 0,53%)
Warunek nośności na zginanie: MSd = 27,23 kNm < MRd = 48,58 kNm (56,1%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)28,94 kN

45
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ8 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)28,94 kN < VRd1 = 47,94 kN (60,4%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 21,48 kNm
Szerokość rys prostopadłych: wk = 0,199 mm < wlim = 0,3 mm (66,4%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,93 mm < alim = 2370/200 = 11,85 mm (24,7%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 32,44 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 2.20 Podciąg L[1] = 104m, L[2] = 1,56m, L[3] = 1,56m szt. 2
Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90m] 21,29 1,30 -- 27,68
Σ: 21,29 1,30 -- 27,68

Schemat statyczny belki

29,66

29,66
A B C D

1,28 1,80 1,81

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 30,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 3,26 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 3,26 kNm < MRd = 24,05 kNm (13,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)12,55 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)12,55 kN < VRd1 = 40,20 kN (31,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 2,54 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,07 mm < alim = 1280/200 = 6,40 mm (1,0%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 15,96 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)6,50 kNm
Zbrojenie potrzebne górne (war. konstrukcyjny) As1 = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = (-)6,50 kNm < MRd = 24,05 kNm (27,0%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)5,06 kNm

46
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 3,63 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 3,63 kNm < MRd = 24,05 kNm (15,1%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)17,36 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)17,36 kN < VRd1 = 40,20 kN (43,2%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 2,83 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,11 mm < alim = 1800/200 = 9,00 mm (1,2%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 19,71 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)10,42 kNm
Zbrojenie potrzebne górne As1 = 0,95 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = (-)10,42 kNm < MRd = 24,05 kNm (43,3%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)8,11 kNm
Szerokość rys prostopadłych: wk = 0,102 mm < wlim = 0,3 mm (34,2%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 7,43 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 7,43 kNm < MRd = 24,05 kNm (30,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 21,03 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 21,03 kN < VRd1 = 40,20 kN (52,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 5,78 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,34 mm < alim = 1805/200 = 9,03 mm (3,8%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 22,56 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 2.21 Podciąg L[1] = 104m, L[2] = 1,80m, L[3] = 1,56m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90m] 21,29 1,30 -- 27,68
Σ: 21,29 1,30 -- 27,68

47
Schemat statyczny belki
29,66

29,66
A B C D

1,28 2,04 1,80

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 30,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 2,65 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 2,65 kNm < MRd = 24,05 kNm (11,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)13,91 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)13,91 kN < VRd1 = 40,20 kN (34,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 2,07 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,04 mm < alim = 1280/200 = 6,40 mm (0,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 17,02 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Podpora B:
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)8,24 kNm
Zbrojenie potrzebne górne (war. konstrukcyjny) As1 = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = (-)8,24 kNm < MRd = 24,05 kNm (34,2%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)6,41 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)

Przęsło B - C:
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 5,52 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 5,52 kNm < MRd = 24,05 kNm (23,0%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)20,43 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)20,43 kN < VRd1 = 40,20 kN (50,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,30 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,26 mm < alim = 2040/200 = 10,20 mm (2,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 22,09 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

48
Podpora C:
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)11,67 kNm
Zbrojenie potrzebne górne As1 = 1,06 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = (-)11,67 kNm < MRd = 24,05 kNm (48,5%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)9,09 kNm
Szerokość rys prostopadłych: wk = 0,136 mm < wlim = 0,3 mm (45,3%)

Przęsło C - D:
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 6,95 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,84 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,35%)
Warunek nośności na zginanie: MSd = 6,95 kNm < MRd = 24,05 kNm (28,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 21,72 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 200 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 21,72 kN < VRd1 = 40,20 kN (54,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 5,41 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,30 mm < alim = 1805/200 = 9,02 mm (3,4%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 23,10 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 2.22 Podciąg L=0,80m szt. 4

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m2 kN/m2
1. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
2. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
3. Obc. z dachu 4,76kN/m2x(7,10m)x0,5 16,90 1,23 -- 20,79
Σ: 17,0 1,27 -- 21,64

Zestawienie sił skupionych [kN]:

Lp. Opis obciążenia Fk x [m] γf kd Fd
1. Obc. z poz. 1.11 126,50 0,40 1,25 -- 158,13

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

158,13
30,30

30,30

1
A B

1,04

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

49
Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 45,21 kNm
Zbrojenie potrzebne As = 3,66 cm2. Przyjęto 4φ12 o As = 4,52 cm2 (ρ = 0,59%)
Warunek nośności na zginanie: MSd = 45,21 kNm < MRd = 54,78 kNm (82,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)81,55 kN
Zbrojenie strzemionami dwuciętymi φ6 co 80 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)81,55 kN < VRd3 = 84,97 kN (96,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 36,05 kNm
Szerokość rys prostopadłych: wk = 0,239 mm < wlim = 0,3 mm (79,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,72 mm < alim = 1040/200 = 5,20 mm (13,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 72,60 kN

Szerokość rys ukośnych: wk = 0,209 mm < wlim = 0,3 mm (69,5%)

Poz. 2.23 Podciąg L=1,56m

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
2. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
3. Obc. z dachu 4,76kN/m2x(7,10m)x0,5 16,90 1,23 -- 20,79
Σ: 17,0 1,27 -- 21,64

Schemat statyczny belki

30,30

30,30

A B

1,80

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 12,27 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 12,27 kNm < MRd = 28,80 kNm (42,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 14,00 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 14,00 kN < VRd1 = 45,15 kN (31,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 9,46 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,44 mm < alim = 1800/200 = 9,00 mm (4,9%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 18,23 kN
Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

50
Poz. 2.24 Podciąg L=3,36m
Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m2 kN/m2
1. Ciężar ściany szklanej 25kN/m3x0,01m 0,25 1,30 -- 0,33
2. Ciężar konstrukcji dla szkła 0,40 1,30 -- 0,52
3. Obc. z dachu 4,76kN/m2x(7,10m)x0,5 16,90 1,23 -- 20,79
Σ: 17,0 1,27 -- 21,64

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30
A B

3,60

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 49,09 kNm
Zbrojenie potrzebne As = 4,01 cm2. Przyjęto 4φ12 o As = 4,52 cm2 (ρ = 0,59%)
Warunek nośności na zginanie: MSd = 49,09 kNm < MRd = 54,78 kNm (89,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 41,28 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 41,28 kN < VRd1 = 49,21 kN (83,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 37,86 kNm
Szerokość rys prostopadłych: wk = 0,253 mm < wlim = 0,3 mm (84,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 11,17 mm < alim = 3600/200 = 18,00 mm (62,1%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 39,26 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 2.25 Podciąg L=4,42m szt. 2

Zaprojektowano podciąg żelbetowy wylewany na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zebranie obciążeń [kN/m]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.

kN/m kN/m
1. Ciężar ściany [5,46kN/m2 x 3,90m] 21,29 1,30 -- 27,68
Σ: 21,29 1,30 -- 27,68

51
OBCIĄŻENIA NA BELCE

Schemat statyczny belki

29,99

29,99
A B

4,67

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 81,75 kNm
Zbrojenie potrzebne As = 7,25 cm2. Przyjęto 4φ16 o As = 8,04 cm2 (ρ = 1,06%)
Warunek nośności na zginanie: MSd = 81,75 kNm < MRd = 88,91 kNm (91,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 56,80 kN
Zbrojenie strzemionami dwuciętymi φ6 co 110 mm na odcinku 66,0 cm przy podporach
oraz co 230 mm w środku rozpiętości przęsła
Warunek nośności na ścinanie: VSd = 56,80 kN < VRd3 = 61,41 kN (92,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 63,76 kNm
Szerokość rys prostopadłych: wk = 0,231 mm < wlim = 0,3 mm (76,9%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 22,76 mm < alim = 4670/200 = 23,35 mm (97,5%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 51,69 kN

Szerokość rys ukośnych: wk = 0,203 mm < wlim = 0,3 mm (67,5%)

5.0 poz. 3.0 Klatki schodowe

Zaprojektowano klati schodowe żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Poz. 3.1 Klatka schodowa jesnobiegowa

Bieg schodowy 1

SZKIC SCHODÓW
216 160
+ 1,530
27
24

/27
17

17 16
9x
153

16

+ 0,000
60
43

20 356 24

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość biegu ln = 2,16 m

52
Poziom dolnego spocznika Hd = 0,00 m
Poziom górnego spocznika Hg = 1,53 m
Liczba stopni w biegu n = 9 szt.
Grubość płyty t = 16,0 cm
Długość górnego spocznika ls,g = 1,60 m
Wymiary poprzeczne:
Szerokość biegu 1,50 m
- Schody jednobiegowe
Oparcia : (szerokość / wysokość)
Podwalina podpierająca bieg schodowy b = 20,0 cm, h= 60,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 24,0 cm
Oparcie belek:
Długość podpory lewej tL = 20,0 cm
Długość podpory prawej tP = 20,0 cm

DANE MATERIAŁOWE

Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,30
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 16 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

ZESTAWIENIE OBCIĄŻEŃ

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.16 cm + schody 17/27 6,85 1,10 7,54
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 7,91 1,13 8,91
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.16 cm 4,00 1,10 4,40
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 4,73 1,13 5,34

53
Przyjęty schemat statyczny:
po = 5,20 kN/m 2

go,s = 5,34 kN/m2

go,b = 8,92 kN/m2 B

1,47
A

3,72

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 22,72 kNm/mb
Reakcja obliczeniowa RSd,A = 25,32 kN/mb
Reakcja obliczeniowa RSd,B = 22,22 kN/mb

Sprawdzenie wg PN-B-03264:2002 :
a

Zginanie: (przekrój a-a)

Moment przęsłowy obliczeniowy MSd = 22,72 kNm/mb
Zbrojenie potrzebne As = 4,32 cm2/mb. Przyjęto φ16 co 15,0 cm o As = 13,40 cm2/mb (ρ = 1,02%)
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = 22,72 kNm/mb < MRd = 62,43 kNm/mb (36,4%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 24,19 kN/mb
Warunek nośności na ścinanie: VSd = 24,19 kN/mb < VRd1 = 108,51 kN/mb (22,3%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 14,98 kNm/mb
Szerokość rys prostopadłych: wk = 0,060 mm < wlim = 0,3 mm (20,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 10,54 mm < alim = 18,60 mm (56,7%)

Bieg schodowy 2

SZKIC SCHODÓW
161 135 161
+ 2,550
/27 27
17
6x
24
17

16
102

16
+ 1,530 16
20

20 457 24

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość dolnego spocznika ls,d = 1,61 m

54
Długość biegu ln = 1,35 m
Poziom dolnego spocznika Hd = 1,53 m
Poziom górnego spocznika Hg = 2,55 m
Liczba stopni w biegu n = 6 szt.
Grubość płyty t = 16,0 cm
Długość górnego spocznika ls,g = 1,61 m
Wymiary poprzeczne:
Szerokość biegu 1,50 m
- Schody jednobiegowe
Oparcia : (szerokość / wysokość)
Wieniec ściany podpierającej spocznik dolny b = 20,0 cm, h = 20,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 24,0 cm
Oparcie belek:
Długość podpory lewej tL = 20,0 cm
Długość podpory prawej tP = 20,0 cm

DANE MATERIAŁOWE

Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,30
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 16 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

ZESTAWIENIE OBCIĄŻEŃ

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.16 cm 4,00 1,10 4,40
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 4,73 1,13 5,34
2
Obciążenia stałe na biegu schodowym [kN/m ]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.16 cm + schody 17/27 6,85 1,10 7,54
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 7,91 1,13 8,91

55
Przyjęty schemat statyczny:
po = 5,20 kN/m2

go,s = 5,34 kN/m2 go,s = 5,34 kN/m 2

go,b = 8,92 kN/m2

1,02
B
A

4,73

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 35,10 kNm/mb
Reakcja obliczeniowa RSd,A = 27,63 kN/mb
Reakcja obliczeniowa RSd,B = 28,01 kN/mb

Sprawdzenie wg PN-B-03264:2002 :
a

a
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 35,10 kNm/mb
Zbrojenie potrzebne As = 6,90 cm2/mb. Przyjęto φ16 co 10,0 cm o As = 20,11 cm2/mb (ρ = 1,52%)
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = 35,10 kNm/mb < MRd = 84,73 kNm/mb (41,4%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 27,17 kN/mb
Warunek nośności na ścinanie: VSd = 27,17 kN/mb < VRd1 = 108,51 kN/mb (25,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 23,16 kNm/mb
Szerokość rys prostopadłych: wk = 0,089 mm < wlim = 0,3 mm (29,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 22,16 mm < alim = 23,65 mm (93,7%)

Bieg schodowy 3

SZKIC SCHODÓW
161 216 161
+ 4,080
27
/27
24

17
35
17

9x 16
153

16
+ 2,550 16
20

20 141
20 538 24

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość dolnego spocznika ls,d = 1,61 m
Długość biegu ln = 2,16 m
Poziom dolnego spocznika Hd = 2,55 m

56
Poziom górnego spocznika Hg = 4,08 m
Liczba stopni w biegu n = 9 szt.
Grubość płyty t = 16,0 cm
Długość górnego spocznika ls,g = 1,61 m
Wymiary poprzeczne:
Szerokość biegu 1,50 m
- Schody jednobiegowe
Oparcia : (szerokość / wysokość)
Wieniec ściany podpierającej spocznik dolny b = 20,0 cm, h = 20,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 24,0 cm
Oparcie belek:
Długość podpory lewej tL = 20,0 cm
Długość podpory prawej tP = 20,0 cm

DANE MATERIAŁOWE

Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,05
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 16 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

ZESTAWIENIE OBCIĄŻEŃ

Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.16 cm 4,00 1,10 4,40
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 4,73 1,13 5,34
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.16 cm + schody 17/27 6,85 1,10 7,54
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 7,91 1,13 8,91

57
Przyjęty schemat statyczny:
po = 5,20 kN/m 2

go,s = 5,34 kN/m2 go,s = 5,34 kN/m2

go,b = 8,92 kN/m 2

1,53
B C
A

3,95 1,59

Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 44,09 1,18 0,78 52,24
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 45,84 1,18 54,16

Przyjęty schemat statyczny:

qo = 54,16 kN/m

leff = 1,70 m

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

Dodatkowe założenia obliczeniowe dla belek:

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)
WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 16,08 kNm/mb
Podpora B: moment podporowy obliczeniowy MSd,p = -18,90 kNm/mb
Przęsło B-C: maksymalny moment obliczeniowy MSd = 0,06 kNm/mb
Reakcja obliczeniowa RSd,A,max = 18,41 kN/mb, RSd,A,min = 9,85 kN/mb
Reakcja obliczeniowa RSd,B,max = 52,24 kN/mb, RSd,B,min = 35,59 kN/mb
Reakcja obliczeniowa RSd,C,max = 1,08 kN/mb, RSd,C,min = -7,30 kN/mb

SPRAWDZENIE wg PN-B-03264:2002 :
b c

a b c

a
Przęsło A-B- sprawdzenie
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 16,08 kNm/mb
Zbrojenie potrzebne As = 3,01 cm2/mb. Przyjęto φ16 co 15,0 cm o As = 13,40 cm2/mb (ρ = 1,02%)
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = 16,08 kNm/mb < MRd = 62,43 kNm/mb (25,8%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 29,91 kN/mb
Warunek nośności na ścinanie: VSd = 29,91 kN/mb < VRd1 = 108,51 kN/mb (27,6%)

58
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 10,60 kNm/mb
Szerokość rys prostopadłych: wk = 0,032 mm < wlim = 0,3 mm (10,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 6,68 mm < alim = 19,75 mm (33,8%)
Podpora B- sprawdzenie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)18,90 kNm
Zbrojenie potrzebne As = 2,80 cm2/mb. Przyjęto górą φ16 co 15,0 cm o As = 13,40 cm2/mb
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = -18,90 kNm/mb < MRd = 81,19 kNm/mb (-23,3%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)12,47 kNm/mb
Szerokość rys prostopadłych: wk = 0,045 mm < wlim = 0,3 mm (15,0%)
Przęsło B-C- sprawdzenie
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 0,06 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,72 cm2/mb. Przyjęto φ16 co 15,0 cm o As = 13,40
2
cm /mb (ρ = 1,02%)
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = 0,06 kNm/mb < MRd = 62,43 kNm/mb (0,1%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 19,50 kN/mb
Warunek nośności na ścinanie: VSd = 19,50 kN/mb < VRd1 = 108,51 kN/mb (18,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,04 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)12,47 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)0,80 mm < alim = 7,95 mm (10,0%)

WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 19,57 kNm
Moment przęsłowy charakterystyczny MSk = 16,56 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 13,08 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 46,04 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 19,57 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 1,52 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,36%)
Warunek nośności na zginanie: MSd = 19,57 kNm < MRd = 28,52 kNm (68,6%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 40,62 kN
Zbrojenie strzemionami dwuciętymi φ6 co max. 160 mm na odcinku 64,0 cm przy podporach
oraz co max. 230 mm w środku rozpiętości belki
Warunek nośności na ścinanie: VSd = 40,62 kN < VRd3 = 42,48 kN (95,6%)
SGU:
Moment przęsłowy charakterystyczny MSk = 16,56 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 13,08 kNm
Szerokość rys prostopadłych: wk = 0,179 mm < wlim = 0,3 mm (59,8%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 27,16 kN
Szerokość rys ukośnych: wk = 0,117 mm < wlim = 0,3 mm (38,9%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,31 mm < alim = 8,50 mm (15,4%)

59
Poz. 3.1.1 Płyta podestowa klatki schodowej
Zaprojektowano płytę żelbetowąwylewaną na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN (RB500).

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.16 cm 4,00 1,10 4,40
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 4,73 1,13 5,34

SCHEMAT PŁYTY

A B

1,42 0,64

OBCIĄŻENIA OBLICZENIOWE BELKI

Schemat statyczny (ciężar belki uwzględniony automatycznie):
10,54

10,54
A go=0,00 kN/mb B

1,42 0,64

Tablica obciążeń obliczeniowych (dodatkowo ciężar belki go = 0,00 kN/m)

Przekrój z [m] ql [kN/m] qp [kN/m] F [kN] M [kN]
A. 0,00 -- 10,54 0,00 0,00
B. 1,42 10,54 10,54 0,00 0,00
1. 2,06 10,54 -- 0,00 0,00

DANE MATERIAŁOWE

Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,05
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 16 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

Przęsło A-B- sprawdzenie

Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 1,68 kNm/mb

60
 Zbrojenie potrzebne As = 3,04 cm2/mb. Przyjęto φ16 co 15,0 cm o As = 13,40 cm2/mb (ρ = 1,02%)
(rozstaw prętów przyjęty przez użytkownika)
Warunek nośności na zginanie: MSd = 16,08 kNm/mb < MRd = 59,46 kNm/mb (27,0%)
Podpora B- sprawdzenie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)2,16 kNm
Zbrojenie potrzebne As = 2,82 cm2/mb. Przyjęto górą φ16 co 15,0 cm o As = 13,40 cm2/mb

Poz. 3.2 Klatka schodowa dwubiegowa

Bieg schodowy 1

SZKIC SCHODÓW
297 168
+ 2,040
27

24
35
17

7 12
7/2
x1
12

12 204
+ 0,000
60
43

20 148
20 445 24

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość biegu ln = 2,97 m
Poziom dolnego spocznika Hd = 0,00 m
Poziom górnego spocznika Hg = 2,04 m
Liczba stopni w biegu n = 12 szt.
Grubość płyty t = 12,0 cm
Długość górnego spocznika ls,g = 1,68 m
Wymiary poprzeczne:
Szerokość biegu 1,50 m
- Schody dwubiegowe
Dusza schodów 36,0 cm
Oparcia : (szerokość / wysokość)
Podwalina podpierająca bieg schodowy b = 20,0 cm, h= 60,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 24,0 cm
Oparcie belek:
Długość podpory lewej tL = 25,0 cm
Długość podpory prawej tP = 25,0 cm

DANE MATERIAŁOWE
Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,18
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 10 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

61
ZESTAWIENIE OBCIĄŻEŃ

Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.12 cm + schody 17/27 5,67 1,10 6,24
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 6,72 1,13 7,61
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 3,73 1,14 4,24

Przyjęty schemat statyczny:

po = 5,20 kN/m2

go,s = 4,24 kN/m 2

go,b = 7,62 kN/m2 C

B
1,96

2,93 1,64
Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 30,12 1,19 0,76 35,97
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 31,87 1,19 37,89

Przyjęty schemat statyczny:

qo = 37,89 kN/m

leff = 3,61 m

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

Dodatkowe założenia obliczeniowe dla belek:

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00

62
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 9,48 kNm/mb
Podpora B: moment podporowy obliczeniowy MSd,p = -9,95 kNm/mb
Przęsło B-C: maksymalny moment obliczeniowy MSd = 0,79 kNm/mb
Reakcja obliczeniowa RSd,A,max = 15,58 kN/mb, RSd,A,min = 8,97 kN/mb
Reakcja obliczeniowa RSd,B,max = 35,97 kN/mb, RSd,B,min = 24,95 kN/mb
Reakcja obliczeniowa RSd,C,max = 3,86 kN/mb, RSd,C,min = -2,21 kN/mb

WYMIAROWANIE wg PN-B-03264:2002 :
b c

a c
b

Przęsło A-B- wymiarowanie

Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 9,48 kNm/mb
Zbrojenie potrzebne As = 2,48 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb (ρ = 0,59%)
Warunek nośności na zginanie: MSd = 9,48 kNm/mb < MRd = 20,30 kNm/mb (46,7%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 20,88 kN/mb
Warunek nośności na ścinanie: VSd = 20,88 kN/mb < VRd1 = 71,87 kN/mb (29,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 6,01 kNm/mb
Szerokość rys prostopadłych: wk = 0,067 mm < wlim = 0,3 mm (22,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 7,39 mm < alim = 14,65 mm (50,4%)
Podpora B- wymiarowanie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)9,95 kNm
Zbrojenie potrzebne As = 1,89 cm2/mb. Przyjęto górą φ10 co 14,0 cm o As = 5,61 cm2/mb
Warunek nośności na zginanie: MSd = -9,95 kNm/mb < MRd = 28,16 kNm/mb (-35,3%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)6,31 kNm/mb
Szerokość rys prostopadłych: wk = 0,074 mm < wlim = 0,3 mm (24,7%)
Przęsło B-C- wymiarowanie
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 0,79 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,23 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb
(ρ = 0,59%)
Warunek nośności na zginanie: MSd = 0,79 kNm/mb < MRd = 20,30 kNm/mb (3,9%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 12,87 kN/mb
Warunek nośności na ścinanie: VSd = 12,87 kN/mb < VRd1 = 71,87 kN/mb (17,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,50 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)6,31 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)1,26 mm < alim = 8,20 mm (15,4%)

WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 61,73 kNm

63
Moment przęsłowy charakterystyczny MSk = 51,91 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 40,02 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 68,40 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 61,73 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 5,32 cm2. Przyjęto dołem 5φ12 o As = 5,65 cm2 (ρ = 0,89%)
Warunek nośności na zginanie: MSd = 61,73 kNm < MRd = 64,95 kNm (95,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 63,66 kN
Zbrojenie strzemionami dwuciętymi φ6 co max. 100 mm na odcinku 100,0 cm przy podporach
oraz co max. 230 mm w środku rozpiętości belki
Warunek nośności na ścinanie: VSd = 63,66 kN < VRd3 = 67,97 kN (93,7%)
SGU:
Moment przęsłowy charakterystyczny MSk = 51,91 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 40,02 kNm
Szerokość rys prostopadłych: wk = 0,171 mm < wlim = 0,3 mm (56,9%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 41,27 kN
Szerokość rys ukośnych: wk = 0,105 mm < wlim = 0,3 mm (35,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 11,17 mm < alim = 18,05 mm (61,9%)

Bieg schodowy 2

SZKIC SCHODÓW
168 297 168
+ 4,080
27
/27
35
17

17 12
24

x
12
204

12
+ 2,040 12
35
20

148 20 20 148
20 633 24

GEOMETRIA SCHODÓW
Wymiary schodów :
Długość dolnego spocznika ls,d = 1,68 m
Długość biegu ln = 2,97 m
Poziom dolnego spocznika Hd = 2,04 m
Poziom górnego spocznika Hg = 4,08 m
Liczba stopni w biegu n = 12 szt.
Grubość płyty t = 12,0 cm
Długość górnego spocznika ls,g = 1,68 m
Wymiary poprzeczne:
Szerokość biegu 1,50 m
- Schody dwubiegowe
Dusza schodów 36,0 cm
Oparcia : (szerokość / wysokość)
Wieniec ściany podpierającej spocznik dolny b = 20,0 cm, h = 20,0 cm
Belka dolna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 24,0 cm
Oparcie belek:

64
Długość podpory lewej tL = 25,0 cm
Długość podpory prawej tP = 25,0 cm

DANE MATERIAŁOWE

Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,18
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 10 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

ZESTAWIENIE OBCIĄŻEŃ

Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 3,73 1,14 4,24
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.12 cm + schody 17/27 5,67 1,10 6,24
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 6,72 1,13 7,61

Przyjęty schemat statyczny:

po = 5,20 kN/m 2

go,s = 4,24 kN/m2 go,s = 4,24 kN/m2

go,b = 7,62 kN/m2 D

2,04

C
A B

1,64 3,17 1,64

65
Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 27,97 1,19 0,76 33,40
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 29,72 1,19 35,33

Przyjęty schemat statyczny:

qo = 35,33 kN/m

leff = 3,61 m

Belka C:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 28,83 1,19 0,76 34,42
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 30,58 1,19 36,35

Przyjęty schemat statyczny:

qo = 36,35 kN/m

leff = 3,61 m

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

Dodatkowe założenia obliczeniowe dla belek:

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 1,01 kNm/mb
Podpora B: moment podporowy obliczeniowy MSd,p = -8,99 kNm/mb
Przęsło B-C: maksymalny moment obliczeniowy MSd = 7,74 kNm/mb
Podpora C: moment podporowy obliczeniowy MSd,p = -9,03 kNm/mb
Przęsło C-D: maksymalny moment obliczeniowy MSd = 1,02 kNm/mb
Reakcja obliczeniowa RSd,A,max = 4,37 kN/mb, RSd,A,min = -1,59 kN/mb
Reakcja obliczeniowa RSd,B,max = 33,40 kN/mb, RSd,B,min = 17,82 kN/mb
Reakcja obliczeniowa RSd,C,max = 34,42 kN/mb, RSd,C,min = 18,84 kN/mb
Reakcja obliczeniowa RSd,D,max = 4,38 kN/mb, RSd,D,min = -1,58 kN/mb

WYMIAROWANIE wg PN-B-03264:2002 :
d e
c
a b d e

c
a b

66
Przęsło A-B- wymiarowanie
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 1,01 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,23 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb
(ρ = 0,59%)
Warunek nośności na zginanie: MSd = 1,01 kNm/mb < MRd = 20,30 kNm/mb (5,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 12,28 kN/mb
Warunek nośności na ścinanie: VSd = 12,28 kN/mb < VRd1 = 71,87 kN/mb (17,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,64 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)5,70 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)1,02 mm < alim = 8,20 mm (12,5%)
Podpora B- wymiarowanie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)8,99 kNm
Zbrojenie potrzebne As = 1,70 cm2/mb. Przyjęto górą φ10 co 14,0 cm o As = 5,61 cm2/mb
Warunek nośności na zginanie: MSd = -8,99 kNm/mb < MRd = 28,16 kNm/mb (-31,9%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)5,70 kNm/mb
Szerokość rys prostopadłych: wk = 0,059 mm < wlim = 0,3 mm (19,6%)
Przęsło B-C- wymiarowanie
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 7,74 kNm/mb
Zbrojenie potrzebne As = 2,01 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb (ρ = 0,59%)
Warunek nośności na zginanie: MSd = 7,74 kNm/mb < MRd = 20,30 kNm/mb (38,1%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 19,30 kN/mb
Warunek nośności na ścinanie: VSd = 19,30 kN/mb < VRd1 = 71,87 kN/mb (26,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,91 kNm/mb
Szerokość rys prostopadłych: wk = 0,044 mm < wlim = 0,3 mm (14,8%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 3,49 mm < alim = 15,85 mm (22,0%)
Podpora C- wymiarowanie
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)9,03 kNm
Zbrojenie potrzebne As = 1,71 cm2/mb. Przyjęto górą φ10 co 14,0 cm o As = 5,61 cm2/mb
Warunek nośności na zginanie: MSd = -9,03 kNm/mb < MRd = 28,16 kNm/mb (-32,1%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)5,73 kNm/mb
Szerokość rys prostopadłych: wk = 0,059 mm < wlim = 0,3 mm (19,8%)
Przęsło C-D- wymiarowanie
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 1,02 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,23 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb
(ρ = 0,59%)
Warunek nośności na zginanie: MSd = 1,02 kNm/mb < MRd = 20,30 kNm/mb (5,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 12,56 kN/mb
Warunek nośności na ścinanie: VSd = 12,56 kN/mb < VRd1 = 71,87 kN/mb (17,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,65 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)5,73 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)1,02 mm < alim = 8,20 mm (12,5%)

67
WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 57,55 kNm
Moment przęsłowy charakterystyczny MSk = 48,42 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 37,37 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 63,77 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 57,55 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 4,90 cm2. Przyjęto dołem 5φ12 o As = 5,65 cm2 (ρ = 0,89%)
Warunek nośności na zginanie: MSd = 57,55 kNm < MRd = 64,95 kNm (88,6%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 59,35 kN
Zbrojenie strzemionami dwuciętymi φ6 co max. 110 mm na odcinku 99,0 cm przy podporach
oraz co max. 230 mm w środku rozpiętości belki
Warunek nośności na ścinanie: VSd = 59,35 kN < VRd3 = 61,79 kN (96,0%)
SGU:
Moment przęsłowy charakterystyczny MSk = 48,42 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 37,37 kNm
Szerokość rys prostopadłych: wk = 0,159 mm < wlim = 0,3 mm (52,9%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 38,54 kN
Szerokość rys ukośnych: wk = 0,111 mm < wlim = 0,3 mm (37,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 10,42 mm < alim = 18,05 mm (57,7%)

WYNIKI - BELKA C:
Moment przęsłowy obliczeniowy MSd = 59,21 kNm
Moment przęsłowy charakterystyczny MSk = 49,81 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 38,42 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 65,61 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 59,21 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 5,07 cm2. Przyjęto dołem 5φ12 o As = 5,65 cm2 (ρ = 0,89%)
Warunek nośności na zginanie: MSd = 59,21 kNm < MRd = 64,95 kNm (91,2%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 61,07 kN
Zbrojenie strzemionami dwuciętymi φ6 co max. 110 mm na odcinku 99,0 cm przy podporach
oraz co max. 230 mm w środku rozpiętości belki
Warunek nośności na ścinanie: VSd = 61,07 kN < VRd3 = 61,79 kN (98,8%)
SGU:
Moment przęsłowy charakterystyczny MSk = 49,81 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 38,42 kNm
Szerokość rys prostopadłych: wk = 0,163 mm < wlim = 0,3 mm (54,5%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 39,63 kN
Szerokość rys ukośnych: wk = 0,118 mm < wlim = 0,3 mm (39,2%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 10,72 mm < alim = 18,05 mm (59,4%)

68
Poz. 3.3 Klatka schodowa dwubiegowa wieży

Bieg schodowy 1

SZKIC SCHODÓW
243 99
+ 1,750
27

3
30
17,5
27 12
,5 /
x 17
10

175
175
12

+ 0,000

3
60
42,5

20 79
20 322 30

GEOMETRIA SCHODÓW
Wymiary schodów :
Długość biegu ln = 2,43 m
Poziom dolnego spocznika Hd = 0,00 m
Poziom górnego spocznika Hg = 1,75 m
Liczba stopni w biegu n = 10 szt.
Grubość płyty biegu t = 12,0 cm
Długość górnego spocznika ls,g = 0,99 m
Grubość płyty spocznika górnego t = 12,0 cm
Grubości okładzin:
Okładzina spocznika dolnego 3,0 cm
Okładzina pozioma stopni 3,0 cm
Okładzina pionowa stopni 3,0 cm
Okładzina spocznika górnego 3,0 cm
Wymiary poprzeczne:
Szerokość biegu 1,00 m
- Schody dwubiegowe
Dusza schodów 0,0 cm
Oparcia : (szerokość / wysokość)
Podwalina podpierająca bieg schodowy b = 20,0 cm, h= 60,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 30,0 cm
Belka podpierająca spocznik górny b = 30,0 cm, h = 12,0 cm
Oparcie belek:
Długość podpory lewej tL = 24,0 cm
Długość podpory prawej tP = 24,0 cm

DANE MATERIAŁOWE
Klasa betonu B25 (C20/25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,18
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 12 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St0S-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

69
ZESTAWIENIE OBCIĄŻEŃ

Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (domy kultury, hale koncertowe, teatry, 4,00 1,30 0,35 5,20
kina, kluby, restauracje, kawiarnie, uczelnie.) [4,0kN/m2]
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 2,18 1,20 2,61
cementowej 1:3 gr. 16-23 mm grub. 1 cm [0,440kN/m2:0,01m]) grub.3
cm 0,57·(1+17,5/27,0)
2. Płyta żelbetowa biegu grub.12 cm + schody 17,5/27 5,76 1,10 6,34
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,20 0,41
grub.1,5 cm
Σ: 8,28 1,13 9,36
Obciążenia stałe na spoczniku górnym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 1,32 1,20 1,58
zaprawie cementowej 1:3 gr. 16-23 mm grub. 1 cm
[0,440kN/m2:0,01m]) grub.3 cm
2. Płyta żelbetowa spocznika górnego grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,20 0,34
[19,0kN/m3]) grub.1,5 cm
Σ: 4,61 1,13 5,23

Przyjęty schemat statyczny:

po = 5,20 kN/m2

go,s = 5,22 kN/m 2

go,b = 9,37 kN/m 2 C

B
1,67

2,39 0,95
Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 28,49 1,19 0,79 33,78
cała belka
2. Ciężar własny belki 1,50 1,10 -- 1,65
Σ: 29,99 1,18 35,43

Przyjęty schemat statyczny:

qo = 35,43 kN/m

leff = 2,24 m

Belka C:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej -0,36 1,19 0,79 -0,43
cała belka
2. Ciężar własny belki 0,90 1,10 -- 0,99
Σ: 0,54 1,04 0,56

70
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Min. reakcja podporowa z płyty schodowej -4,66 1,19 0,79 -5,52
cała belka
2. Ciężar własny belki 0,90 0,90 -- 0,81
Σ: -3,76 1,25 -4,71

Przyjęty schemat statyczny:

qo = 0,56 kN/m
qo,min = -4,71 kN/m

leff = 2,12 m

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

Dodatkowe założenia obliczeniowe dla belek:

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
- zachodzi bezpośrednie przekazywanie obciążenia belki na podporę
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 6,94 kNm/mb
Podpora B: moment podporowy obliczeniowy MSd,p = -7,77 kNm/mb
Przęsło B-C: maksymalny moment obliczeniowy MSd = 0,00 kNm/mb
Reakcja obliczeniowa RSd,A,max = 14,21 kN/mb, RSd,A,min = 9,04 kN/mb
Reakcja obliczeniowa RSd,B,max = 33,78 kN/mb, RSd,B,min = 23,66 kN/mb
Reakcja obliczeniowa RSd,C,max = -0,43 kN/mb, RSd,C,min = -5,52 kN/mb

WYMIAROWANIE wg PN-B-03264:2002 :
b c

a c
b

a
Przęsło A-B- wymiarowanie
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 6,94 kNm/mb
Zbrojenie potrzebne As = 1,81 cm2/mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm2/mb (ρ = 0,86%)
Warunek nośności na zginanie: MSd = 6,94 kNm/mb < MRd = 27,58 kNm/mb (25,2%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 19,19 kN/mb
Warunek nośności na ścinanie: VSd = 19,19 kN/mb < VRd1 = 76,49 kN/mb (25,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,61 kNm/mb
Szerokość rys prostopadłych: wk = 0,045 mm < wlim = 0,3 mm (15,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,96 mm < alim = 11,95 mm (16,4%)
Podpora B- wymiarowanie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)7,77 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,66 cm2/mb. Przyjęto górą φ12 co 14,0 cm o As = 8,08
cm2/mb
Warunek nośności na zginanie: MSd = -7,77 kNm/mb < MRd = 38,89 kNm/mb (-20,0%)

71
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)5,17 kNm/mb
Szerokość rys prostopadłych: wk = 0,051 mm < wlim = 0,3 mm (16,9%)
Przęsło B-C- wymiarowanie
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 0,00 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,22 cm2/mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm2/mb
(ρ = 0,86%)
Warunek nośności na zginanie: MSd = 0,00 kNm/mb < MRd = 27,58 kNm/mb (0,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 12,09 kN/mb
Warunek nośności na ścinanie: VSd = 12,09 kN/mb < VRd1 = 76,49 kN/mb (15,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,00 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)5,17 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)0,22 mm < alim = 4,75 mm (4,5%)

WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 22,22 kNm
Moment przęsłowy charakterystyczny MSk = 18,81 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 15,03 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 39,68 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 30,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 22,22 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 2,10 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,42%)
Warunek nośności na zginanie: MSd = 22,22 kNm < MRd = 23,77 kNm (93,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 25,94 kN
Zbrojenie strzemionami dwuciętymi φ6 co max. 180 mm na odcinku 54,0 cm przy podporach
oraz co max. 200 mm w środku rozpiętości belki
Warunek nośności na ścinanie: VSd = 25,94 kN < VRd1 = 34,20 kN (75,8%)
SGU:
Moment przęsłowy charakterystyczny MSk = 18,81 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 15,03 kNm
Szerokość rys prostopadłych: wk = 0,262 mm < wlim = 0,3 mm (87,3%)
Miarodajna wartość charakterystyczna siły poprzecznej Vsk,lt = 17,54 kN
Szerokość rys ukośnych: wk = 0,079 mm < wlim = 0,3 mm (26,5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 4,23 mm < alim = 11,20 mm (37,7%)

WYNIKI - BELKA C:
Moment przęsłowy obliczeniowy MSd,max = 0,31 kNm, MSd,min = -2,65 kNm
Moment przęsłowy charakterystyczny MSk,max = 0,30 kNm, MSk,min = -2,11 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt,max = 0,34 kNm, MSk,lt,min = -1,56 kNm
Reakcja obliczeniowa maksymalna RSd,A,max = RSd,B,max = 0,59 kN
Reakcja obliczeniowa minimalna RSd,A,min = RSd,B,min = -5,00 kN

72
SPRAWDZENIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 30,0 cm, h = 12,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Przekrój podwójnie zbrojony
Przyjęto górą 2φ12 o As2 = 2,26 cm2 (ρ = 0,86%)
Przyjęto dołem 6φ12 o As1 = 6,79 cm2 (ρ = 2,57%)
Warunek nośności na zginanie: MSd,max = 0,31 kNm < MRd = 11,62 kNm
Warunek nośności na zginanie: MSd,min = (-)2,34 kNm < MRd = 7,23 kNm
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 4,71 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 70 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 4,71 kN < VRd3 = 28,70 kN
SGU:
Moment przęsłowy charakterystyczny MSk = -2,11 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = -1,56 kNm
Miarodajna wartość charakterystyczna siły poprzecznej Vsk,lt = 2,77 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,97 mm < alim = 10,60 mm

Bieg schodowy 2

SZKIC SCHODÓW
183 243 99
+ 3,500
27 10
3

x 17
25

17,5
35

12 ,5/
2 7
175
175

12
12 + 1,750
3

35

163 20 20 79
24 525 30

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość dolnego spocznika ls,d = 0,99 m
Grubość płyty spocznika dolnego t = 12,0 cm
Długość biegu ln = 2,43 m
Poziom dolnego spocznika Hd = 1,75 m
Poziom górnego spocznika Hg = 3,50 m
Liczba stopni w biegu n = 10 szt.
Grubość płyty biegu t = 12,0 cm
Długość górnego spocznika ls,g = 1,83 m
Grubość płyty spocznika górnego t = 12,0 cm
Grubości okładzin:
Okładzina spocznika dolnego 3,0 cm
Okładzina pozioma stopni 3,0 cm
Okładzina pionowa stopni 3,0 cm
Okładzina spocznika górnego 3,0 cm
Wymiary poprzeczne:
Szerokość biegu 1,00 m
- Schody dwubiegowe
Dusza schodów 0,0 cm
Oparcia : (szerokość / wysokość)
Belka podpierająca spocznik dolny b = 30,0 cm, h = 12,0 cm

73
Belka dolna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Wieniec ściany podpierającej spocznik górny b = 24,0 cm, h = 25,0 cm
Oparcie belek:
Długość podpory lewej tL = 24,0 cm
Długość podpory prawej tP = 24,0 cm

DANE MATERIAŁOWE

Klasa betonu B25 (C20/25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,18
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 12 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St0S-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm

ZESTAWIENIE OBCIĄŻEŃ

Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (domy kultury, hale koncertowe, teatry, 4,00 1,30 0,35 5,20
kina, kluby, restauracje, kawiarnie, uczelnie.) [4,0kN/m2]
Obciążenia stałe na spoczniku dolnym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 1,32 1,20 1,58
zaprawie cementowej 1:3 gr. 16-23 mm grub. 1 cm
[0,440kN/m2:0,01m]) grub.3 cm
2. Płyta żelbetowa spocznika dolnego grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,20 0,34
[19,0kN/m3]) grub.1,5 cm
Σ: 4,61 1,13 5,23
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 2,18 1,20 2,61
cementowej 1:3 gr. 16-23 mm grub. 1 cm [0,440kN/m2:0,01m]) grub.3
cm 0,57·(1+17,5/27,0)
2. Płyta żelbetowa biegu grub.12 cm + schody 17,5/27 5,76 1,10 6,34
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,20 0,41
grub.1,5 cm
Σ: 8,28 1,13 9,36
Obciążenia stałe na spoczniku górnym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 1,32 1,20 1,58
zaprawie cementowej 1:3 gr. 16-23 mm grub. 1 cm
[0,440kN/m2:0,01m]) grub.3 cm
2. Płyta żelbetowa spocznika górnego grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,20 0,34
[19,0kN/m3]) grub.1,5 cm
Σ: 4,61 1,13 5,23

74
Przyjęty schemat statyczny:
po = 5,20 kN/m 2

go,s = 5,22 kN/m 2 go,s = 5,22 kN/m 2

1,75 D go,b = 9,37 kN/m 2

C
B A

1,79 2,63 0,95

Belka A:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 0,35 1,19 0,79 0,42
cała belka
2. Ciężar własny belki 0,90 1,10 -- 0,99
Σ: 1,25 1,12 1,41
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Min. reakcja podporowa z płyty schodowej -4,20 1,19 0,79 -4,98
cała belka
2. Ciężar własny belki 0,90 0,90 -- 0,81
Σ: -3,30 1,26 -4,17

Przyjęty schemat statyczny:

qo = 1,41 kN/m
qo,min = -4,17 kN/m

leff = 2,12 m

Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 26,71 1,19 0,79 31,67
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 28,46 1,18 33,60

Przyjęty schemat statyczny:

qo = 33,60 kN/m

leff = 2,24 m

Belka C:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 28,16 1,19 0,79 33,39
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 29,91 1,18 35,31

Przyjęty schemat statyczny:

qo = 35,31 kN/m

leff = 2,24 m

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm

75
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

Dodatkowe założenia obliczeniowe dla belek:

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
- zachodzi bezpośrednie przekazywanie obciążenia belki na podporę
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 0,01 kNm/mb
Podpora B: moment podporowy obliczeniowy MSd,p = -7,26 kNm/mb
Przęsło B-C: maksymalny moment obliczeniowy MSd = 5,91 kNm/mb
Podpora C: moment podporowy obliczeniowy MSd,p = -7,19 kNm/mb
Przęsło C-D: maksymalny moment obliczeniowy MSd = 1,99 kNm/mb
Reakcja obliczeniowa RSd,A,max = 0,42 kN/mb, RSd,A,min = -4,98 kN/mb
Reakcja obliczeniowa RSd,B,max = 31,67 kN/mb, RSd,B,min = 18,22 kN/mb
Reakcja obliczeniowa RSd,C,max = 33,39 kN/mb, RSd,C,min = 19,97 kN/mb
Reakcja obliczeniowa RSd,D,max = 6,44 kN/mb, RSd,D,min = 1,23 kN/mb

WYMIAROWANIE wg PN-B-03264:2002 :
e d
c
e d b a
c
b a
Przęsło A-B- wymiarowanie
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 0,01 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,22 cm2/mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm2/mb
(ρ = 0,86%)
Warunek nośności na zginanie: MSd = 0,01 kNm/mb < MRd = 27,58 kNm/mb (0,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 11,56 kN/mb
Warunek nośności na ścinanie: VSd = 11,56 kN/mb < VRd1 = 76,49 kN/mb (15,1%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 0,01 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)

Moment podporowy charakterystyczny długotrwały MSk,lt,podp = (-)4,83 kNm/m

Maksymalne ugięcie od MSk,lt: a(MSk,lt,podp) = (-)0,20 mm < alim = 4,75 mm (4,2%)
Podpora B- wymiarowanie
Zginanie: (przekrój b-b)
Moment podporowy obliczeniowy MSd = (-)7,26 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,66 cm2/mb. Przyjęto górą φ12 co 14,0 cm o As = 8,08
cm2/mb
Warunek nośności na zginanie: MSd = -7,26 kNm/mb < MRd = 38,89 kNm/mb (-18,7%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)4,83 kNm/mb
Szerokość rys prostopadłych: wk = 0,047 mm < wlim = 0,3 mm (15,8%)
Przęsło B-C- wymiarowanie
Zginanie: (przekrój c-c)
Moment przęsłowy obliczeniowy MSd = 5,91 kNm/mb
Zbrojenie potrzebne As = 1,54 cm2/mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm2/mb (ρ = 0,86%)
Warunek nośności na zginanie: MSd = 5,91 kNm/mb < MRd = 27,58 kNm/mb (21,4%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 18,03 kN/mb

76
 Warunek nośności na ścinanie: VSd = 18,03 kN/mb < VRd1 = 76,49 kN/mb (23,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,93 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,84 mm < alim = 13,15 mm (14,0%)

Podpora C- wymiarowanie
Zginanie: (przekrój d-d)
Moment podporowy obliczeniowy MSd = (-)7,19 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,66 cm2/mb. Przyjęto górą φ12 co 14,0 cm o As = 8,08
2
cm /mb
Warunek nośności na zginanie: MSd = -7,19 kNm/mb < MRd = 38,89 kNm/mb (-18,5%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)4,78 kNm/mb
Szerokość rys prostopadłych: wk = 0,047 mm < wlim = 0,3 mm (15,6%)
Przęsło C-D- wymiarowanie
Zginanie: (przekrój e-e)
Moment przęsłowy obliczeniowy MSd = 1,99 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,22 cm2/mb. Przyjęto φ12 co 14,0 cm o As = 8,08 cm2/mb
(ρ = 0,86%)
Warunek nośności na zginanie: MSd = 1,99 kNm/mb < MRd = 27,58 kNm/mb (7,2%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 12,63 kN/mb
Warunek nośności na ścinanie: VSd = 12,63 kN/mb < VRd1 = 76,49 kN/mb (16,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 1,32 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = (-)0,34 mm < alim = 8,95 mm (3,8%)

WYNIKI - BELKA A:
Moment przęsłowy obliczeniowy MSd,max = 0,79 kNm, MSd,min = -2,34 kNm
Moment przęsłowy charakterystyczny MSk,max = 0,70 kNm, MSk,min = -1,85 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt,max = 0,66 kNm, MSk,lt,min = -1,35 kNm
Reakcja obliczeniowa maksymalna RSd,A,max = RSd,B,max = 1,49 kN
Reakcja obliczeniowa minimalna RSd,A,min = RSd,B,min = -4,42 kN

SPRAWDZENIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 30,0 cm, h = 12,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Przekrój podwójnie zbrojony
Przyjęto górą 2φ12 o As2 = 2,26 cm2 (ρ = 0,86%)
Przyjęto dołem 6φ12 o As1 = 6,79 cm2 (ρ = 2,57%)
Warunek nośności na zginanie: MSd,max = 0,79 kNm < MRd = 11,62 kNm
Warunek nośności na zginanie: MSd,min = (-)2,34 kNm < MRd = 7,23 kNm
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 4,17 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 60 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 4,17 kN < VRd3 = 31,35 kN
SGU:
Moment przęsłowy charakterystyczny MSk = -1,85 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = -1,35 kNm
Szerokość rys prostopadłych: wk = 0,059 mm < wlim = 0,3 mm (19,8%)
Miarodajna wartość charakterystyczna siły poprzecznej Vsk,lt = 2,41 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,48 mm < alim = 10,60 mm

77
WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 21,07 kNm
Moment przęsłowy charakterystyczny MSk = 17,85 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 14,30 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 37,63 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 21,07 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 1,64 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,36%)
Warunek nośności na zginanie: MSd = 21,07 kNm < MRd = 28,52 kNm (73,9%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 22,91 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 230 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 22,91 kN < VRd1 = 38,30 kN (59,8%)
SGU:
Moment przęsłowy charakterystyczny MSk = 17,85 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 14,30 kNm
Szerokość rys prostopadłych: wk = 0,206 mm < wlim = 0,3 mm (68,7%)
Miarodajna wartość charakterystyczna siły poprzecznej Vsk,lt = 15,55 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,54 mm < alim = 11,20 mm (22,7%)

WYNIKI - BELKA C:
Moment przęsłowy obliczeniowy MSd = 22,15 kNm
Moment przęsłowy charakterystyczny MSk = 18,76 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 15,02 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 39,55 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 22,15 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne As = 1,73 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,36%)
Warunek nośności na zginanie: MSd = 22,15 kNm < MRd = 28,52 kNm (77,7%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 24,08 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 230 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 24,08 kN < VRd1 = 38,30 kN (62,9%)
SGU:
Moment przęsłowy charakterystyczny MSk = 18,76 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 15,02 kNm
Szerokość rys prostopadłych: wk = 0,221 mm < wlim = 0,3 mm (73,8%)
Miarodajna wartość charakterystyczna siły poprzecznej Vsk,lt = 16,33 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 2,70 mm < alim = 11,20 mm (24,1%)

78
Poz. 3.3.1 Żebro ukryte w płycie podestowej szt. 2

SZKIC BELKI

A
0,60 1,00

OBCIĄŻENIA NA BELCE

Zestawienie obciążeń rozłożonych [kN/m]:

γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. 0,00 1,00 -- 0,00
cała belka
2. Ciężar własny belki [0,24m·0,12m·25,0kN/m3] 0,72 1,10 -- 0,79
Σ: 0,72 1,10 0,79
Zestawienie sił skupionych [kN]:
Lp. Opis obciążenia Fk x [m] γf kd Fd
1. 3,59 1,00 1,23 -- 4,42

Schemat statyczny belki

4,42
0,79

0,79
1
A

1,06

DANE MATERIAŁOWE I ZAŁOŻENIA:

Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 8 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,35
Stal zbrojeniowa główna A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Stal zbrojeniowa strzemion A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa
Stal zbrojeniowa montażowa A-IIIN (RB500)

Sytuacja obliczeniowa: trwała

Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (wg tablicy 8)
WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 12,0 cm
otulina zbrojenia cnom = 20 mm

Podpora A:
Zginanie: (przekrój a-a)
Moment podporowy obliczeniowy MSd = (-)5,13 kNm
Zbrojenie potrzebne górne As1 = 1,57 cm2. Przyjęto 6φ12 o As = 6,79 cm2 (ρ = 3,21%)
(decyduje warunek dopuszczalnego ugięcia)
Warunek nośności na zginanie: MSd = (-)5,13 kNm < MRd = 9,29 kNm (55,2%)

79
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 5,21 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 60 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 5,21 kN < VRd1 = 17,88 kN (29,1%)
SGU:
Moment podporowy charakterystyczny długotrwały MSk,lt = (-)4,21 kNm
Szerokość rys prostopadłych: wk = 0,063 mm < wlim = 0,3 mm (21,1%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 6,83 mm < alim = 1060/150 = 7,07 mm (96,6%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 4,31 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 3.3.2 Płyta podestowa +14,00m

Zaprojektowano płytę żelbetowąwylewaną na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN (RB500).

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na spoczniku [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna spocznika (Płytki kamionkowe grubości 10 mm na 0,44 1,30 0,57
zaprawie cementowej 1:3 gr. 16-23 mm grub. 3 cm
[0,440kN/m2:0,03m]) grub.3 cm
2. Płyta żelbetowa spocznika grub.12 cm 3,00 1,10 3,30
3. Okładzina dolna spocznika (Warstwa cementowo-wapienna 0,28 1,30 0,37
[19,0kN/m3]) grub.1,5 cm
Σ: 3,72 1,14 4,24

Schemat statyczny płyty:

qo = 12,74

A leff = 1,84 B

Rozpiętość obliczeniowa płyty leff = 1,84 m

Wyniki obliczeń statycznych:

Moment przęsłowy obliczeniowy MSd = 5,39 kNm/m
Moment przęsłowy charakterystyczny MSk = 4,54 kNm/m
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,54 kNm/m
Reakcja obliczeniowa RA = RB = 11,72 kN/m

Dane materiałowe :
Grubość płyty 12,0 cm
Klasa betonu C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25 kN/m3
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12
Stal zbrojeniowa główna A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty rozdzielcze φ4,5 co max. 30,0 cm, stal A-0 (St0S-b)
Otulenie zbrojenia przęsłowego cnom = 20 mm

Założenia obliczeniowe :
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = leff/200 - jak dla stropów (tablica 8)

80
Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona):
Przęsło:
Zbrojenie potrzebne As = 1,38 cm2/mb. Przyjęto φ10 co 12,0 cm o As = 6,54 cm2/mb (ρ = 0,69%)
Warunek nośności na zginanie: MSd = 5,39 kNm/mb < MRd = 23,28 kNm/mb (23,2%)
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 1,35 mm < alim = 9,20 mm (14,6%)
Podpora:
Warunek nośności na ścinanie: VSd = 11,72 kN/mb < VRd1 = 66,94 kN/mb (17,5%)

Poz. 3.4 Schody wewnętrzne szt. 2

SZKIC SCHODÓW
20 135 20
+ 1,020

27

35
/27
17
17

6x

102

12

+ 0,000
35

20 135

GEOMETRIA SCHODÓW

Wymiary schodów :
Długość biegu ln = 1,35 m
Poziom dolnego spocznika Hd = 0,00 m
Poziom górnego spocznika Hg = 1,02 m
Liczba stopni w biegu n = 6 szt.
Grubość płyty t = 12,0 cm
Wymiary poprzeczne:
Szerokość biegu 1,56 m
- Schody jednobiegowe
Oparcia : (szerokość / wysokość)
Belka dolna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Belka górna podpierająca bieg schodowy b = 20,0 cm, h = 35,0 cm
Oparcie belek:
Długość podpory lewej tL = 24,0 cm
Długość podpory prawej tP = 24,0 cm

DANE MATERIAŁOWE

Klasa betonu B25 (C20/25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy betonu ρ = 25,00 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,18
Stal zbrojeniowa A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Średnica prętów φ = 10 mm
Otulina zbrojenia cnom = 20 mm
Stal zbrojeniowa konstrukcyjna St3SX-b
Średnica prętów konstrukcyjnych φ = 6 mm
Maksymalny rozstaw prętów konstr. 30 cm
ZESTAWIENIE OBCIĄŻEŃ

81
Płyta

Obciążenia zmienne [kN/m2]:

Opis obciążenia [Link]. γf kd [Link].
Obciążenie zmienne (biura, szkoły, zakłady naukowe, banki, 4,00 1,30 0,35 5,20
przychodnie lekarskie) [4,0kN/m2]
Obciążenia stałe na biegu schodowym [kN/m2]:
γf
[Link]. [Link].
Lp. Opis obciążenia
1. Okładzina górna biegu (Płytki kamionkowe grubości 10 mm na zaprawie 0,72 1,30 0,93
cementowej 1:3 gr. 16-23 mm grub. 3 cm [0,440kN/m2:0,03m]) grub.3
cm 0,57·(1+17,0/27,0)
2. Płyta żelbetowa biegu grub.12 cm + schody 17/27 5,67 1,10 6,24
3. Okładzina dolna biegu (Warstwa cementowo-wapienna [19,0kN/m3]) 0,34 1,30 0,44
grub.1,5 cm
Σ: 6,72 1,13 7,61

Przyjęty schemat statyczny:

po = 5,20 kN/m 2

go,b = 7,62 kN/m 2 B

0,89

1,47

Belka A:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 7,72 1,19 0,76 9,22
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 9,47 1,18 11,14

Przyjęty schemat statyczny:

qo = 11,14 kN/m

leff = 1,80 m

Belka B:
Zestawienie obciążeń rozłożonych [kN/m]:
γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Max. reakcja podporowa z płyty schodowej 7,88 1,19 0,76 9,41
cała belka
2. Ciężar własny belki 1,75 1,10 -- 1,93
Σ: 9,63 1,18 11,33

Przyjęty schemat statyczny:

qo = 11,33 kN/m

leff = 1,80 m

ZAŁOŻENIA OBLICZENIOWE:

82
Sytuacja obliczeniowa: trwała
Graniczna szerokość rys wlim = 0,3 mm
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)
Dodatkowe założenia obliczeniowe dla belek:
Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 2,00
Graniczne ugięcie alim = jak dla belek i płyt (tablica 8)

WYNIKI - PŁYTA:

Wyniki obliczeń statycznych:

Przęsło A-B: maksymalny moment obliczeniowy MSd = 3,46 kNm/mb
Reakcja obliczeniowa RSd,A = 9,22 kN/mb
Reakcja obliczeniowa RSd,B = 9,41 kN/mb

Wymiarowanie wg PN-B-03264:2002 :

Zginanie: (przekrój a-a)

Moment przęsłowy obliczeniowy MSd = 3,46 kNm/mb
Zbrojenie potrzebne (war. konstrukcyjny) As = 1,23 cm2/mb. Przyjęto φ10 co 14,0 cm o As = 5,61 cm2/mb
(ρ = 0,59%)
Warunek nośności na zginanie: MSd = 3,46 kNm/mb < MRd = 20,30 kNm/mb (17,0%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 7,74 kN/mb
Warunek nośności na ścinanie: VSd = 7,74 kN/mb < VRd1 = 71,87 kN/mb (10,8%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 2,19 kNm/mb
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,43 mm < alim = 7,35 mm (5,8%)

WYNIKI - BELKA A:
Moment przęsłowy obliczeniowy MSd = 4,51 kNm
Moment przęsłowy charakterystyczny MSk = 3,83 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,08 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 10,03 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 4,51 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,83 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,36%)
Warunek nośności na zginanie: MSd = 4,51 kNm < MRd = 28,52 kNm (15,8%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 8,69 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 230 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 8,69 kN < VRd1 = 36,75 kN (23,6%)
SGU:
Moment przęsłowy charakterystyczny MSk = 3,83 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,08 kNm
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 5,92 kN

83
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,17 mm < alim = 9,00 mm (1,9%)

WYNIKI - BELKA B:
Moment przęsłowy obliczeniowy MSd = 4,59 kNm
Moment przęsłowy charakterystyczny MSk = 3,90 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,13 kNm
Reakcja obliczeniowa RSd,A = RSd,B = 10,20 kN

WYMIAROWANIE wg PN-B-03264:2002 :
Przyjęte wymiary przekroju:
bw = 20,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Zginanie (metoda uproszczona):

Moment przęsłowy obliczeniowy MSd = 4,59 kNm
Przekrój pojedynczo zbrojony
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,83 cm2. Przyjęto dołem 2φ12 o As = 2,26 cm2 (ρ = 0,36%)
Warunek nośności na zginanie: MSd = 4,59 kNm < MRd = 28,52 kNm (16,1%)
Ścinanie:
Siła poprzeczna obliczeniowa VSd = 8,84 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co max. 230 mm na całej długości belki
Warunek nośności na ścinanie: VSd = 8,84 kN < VRd1 = 36,75 kN (24,1%)
SGU:
Moment przęsłowy charakterystyczny MSk = 3,90 kNm
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,13 kNm
Szerokość rys prostopadłych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Siła poprzeczna charakterystyczna długotrwała Vsk,lt = 6,02 kN
Szerokość rys ukośnych: wk = 0,000 mm < wlim = 0,3 mm (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,17 mm < alim = 9,00 mm (1,9%)

6.0 poz. 4.0 Słupy żelbetowe okrągłe.

Zaprojektowano słupy żelbetowe wylewane na mokro z betonu C20/25 zbrojone prętami ze stali A-IIIN (RB500)

Poz. 4.1 Słupy żelbetowe okrągłe.

S-1 szt.4

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

84
 1. 454,85 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 4,11 kN

Słup:
Wysokość słupa lcol = 3,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70
ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 1,64 cm2 Przyjęto 6φ12 o As = 6,79 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 1,64 cm2 Przyjęto 6φ12 o As = 6,79 cm2
φ12 o As = 6,79 cm2 (ρ = 1,50%)
Przyjęto zbrojenie słupa 6φ
Skok uzwojenia 35 mm

S-2 szt.2

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 16 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa
Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 631,22 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

85
ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 12,16 cm2 Przyjęto 7φ16 o As = 14,07 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 12,16 cm2 Przyjęto 7φ16 o As = 14,07 cm2
φ16 o As = 14,07 cm2 (ρ = 3,11%)
Przyjęto zbrojenie słupa 7φ
Skok uzwojenia 35 mm

S-3 szt.2

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 16 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 754,87 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 18,03 cm2 Przyjęto 9φ16 o As = 18,10 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 18,03 cm2 Przyjęto 9φ16 o As = 18,10 cm2

86
 φ16 o As = 18,10 cm2 (ρ = 4,00%)
Przyjęto zbrojenie słupa 9φ
Skok uzwojenia 35 mm

S-4 szt.2

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 20 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 823,28 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 21,18 cm2 Przyjęto 7φ20 o As = 21,99 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 21,18 cm2 Przyjęto 7φ20 o As = 21,99 cm2
φ20 o As = 21,99 cm2 (ρ = 4,86%)
Przyjęto zbrojenie słupa 7φ
Skok uzwojenia 35 mm

S-5 szt.2

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:

87
Pręty podłużne φ = 12 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 333,19 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ12 o As = 6,79 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ12 o As = 6,79 cm2
φ12 o As = 6,79 cm2 (ρ = 1,50%)
Przyjęto zbrojenie słupa 6φ
Skok uzwojenia 35 mm

S-6 szt.1

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 16 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

88
Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 704,08 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 15,76 cm2 Przyjęto 8φ16 o As = 16,08 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 15,76 cm2 Przyjęto 8φ16 o As = 16,08 cm2
φ16 o As = 16,08 cm2 (ρ = 3,56%)
Przyjęto zbrojenie słupa 8φ
Skok uzwojenia 35 mm

S-7 szt.4

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 16 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 67,32 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 3,73 kN

89
Słup:
Wysokość słupa lcol = 3,00 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ16 o As = 12,06 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ16 o As = 12,06 cm2
φ16 o As = 12,06 cm2 (ρ = 2,67%)
Przyjęto zbrojenie słupa 6φ
Skok uzwojenia 35 mm

S-8 szt.4

DANE:
Wymiary przekroju:
Typ przekroju: okrągły
Średnica przekroju d = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 16 mm ze stali A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Pręty uzwojenia φ = 4,5 mm ze stali A-I (St3SX-b) → fyk = 240 MPa, fyd = 210 MPa, ftk = 310 MPa

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 134,64 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 7,84 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 2
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,70
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,70

ZAŁOŻENIA OBLICZENIOWE:

90
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
W płaszczyźnie obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ16 o As = 12,06 cm2
Z płaszczyzny obciążenia :
Zbrojenie potrzebne As = 1,36 cm2 Przyjęto 6φ16 o As = 12,06 cm2
φ16 o As = 12,06 cm2 (ρ = 2,67%)
Przyjęto zbrojenie słupa 6φ
Skok uzwojenia 35 mm

Poz. 4.2 Słupy żelbetowe w ścianach.

S-1 szt. 6

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 162,72 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 4,75 kN

Słup:
Wysokość słupa lcol = 3,00 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 1,00
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 1,00

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :

91
 Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm2 (ρ = 0,79%)

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

S-2 szt. 2

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 229,63 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 9,98 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 1,00
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 1,00

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

92
Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

S-3 szt. 2

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm
Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 274,35 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 9,98 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 1,00
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 1,00

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

93
S-4 szt. 4

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 296,75 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 9,98 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 1,00
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 1,00

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

S-5 szt. 4

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm

94
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 253,16 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 9,98 kN

Słup:
Wysokość słupa lcol = 6,30 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 1,00
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 1,00

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

S-6 szt. 5 ściana wieży

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa

95
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 253,16 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 30,10 kN

Słup:
Wysokość słupa lcol = 19,0 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,50
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,50

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

S-7 szt. 2

DANE:
Wymiary przekroju:
Typ przekroju: prostokątny
Szerokość przekroju b = 24,0 cm
Wysokość przekroju h = 24,0 cm

Zbrojenie:
Pręty podłużne φ = 12 mm ze stali A-III (34GS) → fyk = 410 MPa, fyd = 350 MPa, ftk = 500 MPa
Strzemiona φ = 6 mm

Parametry betonu:
Klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
Ciężar objętościowy ρ = 25 kN/m3
Maksymalny rozmiar kruszywa dg = 16 mm
Wilgotność środowiska RH = 50%
Wiek betonu w chwili obciążenia 28 dni
Współczynnik pełzania (obliczono) φ = 3,12

96
Otulenie:
Otulenie nominalne zbrojenia cnom = 20 mm

Obciążenia: [kN,kNm]

NSd NSd,lt MSd

1. 254,44 0,00 0,00

Dodatkowo uwzględniono ciężar własny słupa o wartości No = 5,54 kN

Słup:
Wysokość słupa lcol = 3,50 m
Rodzaj słupa: monolityczny
Rodzaj konstrukcji: przesuwna
Numer kondygnacji od góry: 1
Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia βx = 0,50
Współczynnik długości wyboczeniowej z płaszczyzny obciążenia βy = 0,50

ZAŁOŻENIA OBLICZENIOWE:
Sytuacja obliczeniowa: trwała

WYNIKI - SŁUP (wg PN-B-03264:2002):

Ściskanie:
Przyjęto zbrojenie symetryczne wzdłuż boków "b" :
Zbrojenie potrzebne (war. konstrukcyjny) As1 = As2 = 0,86 cm2. Przyjęto po 2φ12 o As = 2,26 cm2
Przyjęto zbrojenie symetryczne wzdłuż boków "h" :
φ12 o As = 2,26 cm2
Zbrojenie potrzebne (z warunku NSd < Ncrit) As1 = As2 = 2,26 cm2. Przyjęto po 2φ
Łącznie przyjęto 4φφ12 o As = 4,52 cm (ρ = 0,79%)
2

Strzemiona:
Przyjęto strzemiona pojedyncze φ6 w rozstawie co 18,0 cm

7.0 poz. 5.0 Wieńce żelbetowe.

Na obrzeżach stropów, na ścianach konstrukcyjnych i ścianach równoległych do belek należy wykonać w poziome
stropu wieńce żelbetowe o wysokości nie mniejszej niż wysokość konstrukcyjna stropu i szerokości co najmniej 100
mm. Zbrojenie wieńców powinno składać się co najmniej z trzech prętów, zaleca się stosowanie czterech prętów o
średnicy 10 mm ze stali klasy A-IIIN. Strzemiona o średnicy 6 mm powinny być rozmieszczone co 250 mm.
Zbrojenie wieńców należy wykonać tak, aby górne podłużne pręty wieńca znajdowały się około 30 mm poniżej
górnej powierzchni stropu. Umożliwi to ułożenie zbrojenia podporowego i właściwe jego otulenie betonem. Wieńce
należy betonować równocześnie z betonowaniem stropu, zwracając szczególną uwagę na staranne wypełnienie
mieszanką betonową wszystkich przestrzeni, w tym – w przypadku wieńców opuszczonych – przestrzeni pod
belkami stropowymi opuszczonych.
Zaprojektowano wieńce żelbetowe wylewaną na mokro z betony C16/20, zbrojone prętami 2+4 φ 10 ze stali
A-IIIN. Strzemiona φ 6 ze stali A-I St co 250 mm.

W-1 – 17/26 - wieńce na ścianach obciążonych stropem jednostronnie, zbrojenie 4 φ 12, strzemiona φ 6 co 20 cm.
W-2 - 24/26 - wieńce na ścianach nie obciążonych stropem, zbrojenie 4 φ 12, strzemiona φ 6 co 20 cm.
W-3 – 10/26 - wieńce na ścianach obciążonych stropem dwustronnie, zbrojenie 4 φ 12, strzemiona φ 6 co 20 cm.

8.0 poz. 6.0 Nadproże prefabrykowane

Poz. 6.1 Prefabrykat nadproża zespolonego YTONG YF
– Wykonany ze zbrojonego betonu komórkowego.
Wysokość – 12,4 cm. Maksymalna szerokość przekrywanego otworu – 250 cm. W zależności od grubości
muru elementy układane są jako pojedyncze, podwójne lub potrójne. Dla uzyskania nadproża zespolonego,
elementy należy nadmurować warstwą bloczków.

Opis elementu Długość Wysokość Szerokość Maks. szer. przekrywan. Długość oparcia Masa elementu
[cm] [cm] [cm] otworu [cm] na murze [cm] [kg]

97
YF-130/11,5 130,0 12,4 11,5 90 20 17
YF-150/11,5 150,0 12,4 11,5 110 20 19
YF-175/11,5 175,0 12,4 11,5 125 25 23
YF-200/11,5 200,0 12,4 11,5 150 25 26
YF-225/11,5 225,0 12,4 11,5 175 25 29
YF-250/11,5 250,0 12,4 11,5 200 25 32
YF-275/11,5 275,0 12,4 11,5 225 25 35
YF-300/11,5 300,0 12,4 11,5 250 25 39

Poz. 6.2 Nadproża wylewane na mokro L = 1,04m szt.2

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30
A B

1,28

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 6,21 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 6,21 kNm < MRd = 28,80 kNm (21,5%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 6,12 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 6,12 kN < VRd1 = 45,15 kN (13,6%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 4,79 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,11 mm < alim = 1280/200 = 6,40 mm (1,8%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 12,15 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 6.3 Nadproża wylewane na mokro L = 1,56m szt.2

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

30,30

30,30

A B

1,80

98
WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 35,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 12,27 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,99 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,30%)
Warunek nośności na zginanie: MSd = 12,27 kNm < MRd = 28,80 kNm (42,6%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 14,00 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 230 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 14,00 kN < VRd1 = 45,15 kN (31,0%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 9,46 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,44 mm < alim = 1800/200 = 9,00 mm (4,9%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 18,23 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 6.4 Nadproża wylewane na mokro L = 3,56m - wieża

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zestawienie obciążeń rozłożonych [kN/m]:

γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Mur z cegły (cegła budowlana wypalana z 2,92 1,27 -- 3,71
gliny, pełna) grub. 0,27 m i szer.0,60 m
[18,000kN/m3·0,27m·0,60m]
cała belka
2. Beton zwykły na kruszywie kamiennym, 1,38 1,50 -- 2,07
niezbrojony, zagęszczony grub. 0,24 m i
szer.0,24 m [24,0kN/m3·0,24m·0,24m]
cała belka
3. Ciężar własny belki [0,24m·0,24m·25,0kN/m3] 1,44 1,10 -- 1,58
Σ: 5,74 1,28 7,36

Schemat statyczny belki

7,36

7,36

A B

3,80

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 24,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 13,29 kNm
Zbrojenie potrzebne As = 1,60 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,45%)
Warunek nośności na zginanie: MSd = 13,29 kNm < MRd = 18,35 kNm (72,4%)

99
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 11,57 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 150 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 11,57 kN < VRd1 = 33,59 kN (34,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 10,36 kNm
Szerokość rys prostopadłych: wk = 0,288 mm < wlim = 0,3 mm (95,9%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,01 mm < alim = 3800/200 = 19,00 mm (73,7%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 10,22 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 6.5 Nadproża wylewane na mokro L = 3,86m - wieża

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

OBCIĄŻENIA NA BELCE

Zestawienie obciążeń rozłożonych [kN/m]:

γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Mur z cegły (cegła budowlana wypalana z 2,92 1,27 -- 3,71
gliny, pełna) grub. 0,27 m i szer.0,60 m
[18,000kN/m3·0,27m·0,60m]
cała belka
2. Beton zwykły na kruszywie kamiennym, 1,38 1,50 -- 2,07
niezbrojony, zagęszczony grub. 0,24 m i
szer.0,24 m [24,0kN/m3·0,24m·0,24m]
cała belka
3. Ciężar własny belki [0,24m·0,24m·25,0kN/m3] 1,44 1,10 -- 1,58
Σ: 5,74 1,28 7,36

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

7,36

7,36

A B

3,80

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 24,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 13,29 kNm
Zbrojenie potrzebne As = 1,60 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,45%)
Warunek nośności na zginanie: MSd = 13,29 kNm < MRd = 18,35 kNm (72,4%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = 11,57 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 150 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = 11,57 kN < VRd1 = 33,59 kN (34,5%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 10,36 kNm
Szerokość rys prostopadłych: wk = 0,288 mm < wlim = 0,3 mm (95,9%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 14,01 mm < alim = 3800/200 = 19,00 mm (73,7%)

100
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 10,22 kN
Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 6.6 Nadproża wylewane na mokro L = 1,72m - wieża

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

Zestawienie obciążeń rozłożonych [kN/m]:

γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Mur z cegły (cegła budowlana wypalana z 2,59 1,27 -- 3,29
gliny, pełna) grub. 0,24 m i szer.0,60 m
[18,000kN/m3·0,24m·0,60m]
cała belka
2. 4,27 1,50 -- 6,40
cała belka
3. Ciężar własny belki [0,24m·0,24m·25,0kN/m3] 1,44 1,10 -- 1,58
Σ: 8,30 1,36 11,28

OBCIĄŻENIA NA BELCE

Schemat statyczny belki

7,36

7,36
A B

2,20

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 24,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 4,45 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,65 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,45%)
Warunek nośności na zginanie: MSd = 4,45 kNm < MRd = 18,35 kNm (24,3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)5,68 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 150 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)5,68 kN < VRd1 = 33,59 kN (16,9%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,47 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,75 mm < alim = 2200/200 = 11,00 mm (6,8%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 5,63 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

Poz. 6.7 Nadproża wylewane na mokro L = 2,00m

Zaprojektowano nadproże żelbetowe wylewane na mokro z betonu C20/25, zbrojony prętami ze stali A-IIIN
(RB500).

101
Zestawienie obciążeń rozłożonych [kN/m]:

γf
[Link]. [Link]. Zasięg [m]
Lp. Opis obciążenia kd
cała belka
1. Mur z cegły (cegła budowlana wypalana z 2,59 1,27 -- 3,29
gliny, pełna) grub. 0,24 m i szer.0,60 m
[18,000kN/m3·0,24m·0,60m]
cała belka
2. 4,27 1,50 -- 6,40
cała belka
3. Ciężar własny belki [0,24m·0,24m·25,0kN/m3] 1,44 1,10 -- 1,58
Σ: 8,30 1,36 11,28

Schemat statyczny belki

7,36

7,36
A B

2,24

WYMIAROWANIE wg PN-B-03264:2002 :

Przyjęte wymiary przekroju:

bw = 24,0 cm, h = 24,0 cm
otulina zbrojenia cnom = 20 mm

Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 4,62 kNm
Zbrojenie potrzebne (war. konstrukcyjny) As = 0,65 cm2. Przyjęto 2φ12 o As = 2,26 cm2 (ρ = 0,45%)
Warunek nośności na zginanie: MSd = 4,62 kNm < MRd = 18,35 kNm (25,2%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)5,83 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ6 co 150 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)5,83 kN < VRd1 = 33,59 kN (17,4%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 3,60 kNm
Szerokość rys prostopadłych: zarysowanie nie występuje (0,0%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 0,81 mm < alim = 2240/200 = 11,20 mm (7,2%)

Miarodajna wartość charakterystyczna siły poprzecznej VSk = 5,74 kN

Szerokość rys ukośnych: zarysowanie nie występuje (0,0%)

9.0 poz. 7.0 Ściany fundamentowe

Zaprojektowano ściany fundamentowe wylewane a mokro z betonu C20/25, zbrojone prętami 4 φ 12 ze stali
A-IIIN, strzemiona φ 6 co 250 mm ze stali A-I St. BetonwWodoodporny W8 oraz wodoszczelny klasy F150.

10.0 poz. 8.0 Stalowa wieża

Zaprojektowano wieżę stalową z kształtowników zamkniętych, ze stali A-I St. Wieża zamocowana nest w czterech
miejscach do słupów ścianntch żelbetowych za pomocą kotew wklejanych. Kotwy stalowe ze stali nierdzewnej.
Całą konstrukcję należy zabezpieczyć dwukrotnie farbą antykorozyjną oraz pomalować proszkowo w kolorze
zielonym.

102
Obciążenie wiatrem wg PN-B-02011:1977/Az1 / Z1-22

kierunek II

kierunek I

h=4,4
b=4,7

Ustrój kratowy przestrzenny o przekroju prostokątnym - kierunek I:

- Ustrój kratowy przestrzenny o przekroju prostokątnym i skratowaniu z rur, o średnicy pasów d = 150,0 mm
- Charakterystyczne ciśnienie prędkości wiatru:
- strefa obciążenia wiatrem II → qk = 420 Pa
qk = 0,420 kN/m2
- Współczynnik ekspozycji:
rodzaj terenu: A; z = H = 28,0 m → Ce(z) = 0,9+0,015·28,0 = 1,32
- Współczynnik działania porywów wiatru:
β = 1,80
- Współczynnik wypełnienia:
ϕ = F/S = 2,22/20,86 = 0,106
- Współczynnik aerodynamiczny:
C = Cx = 2,2-(2,2+0,8·h/b)·ϕ = 2,2-(2,2+0,8·4,4/4,7)·0,11 = 1,886
Obciążenie charakterystyczne:
Pk = qk·Ce·C·F·β = 0,420·1,32·1,886·2,22·1,80 = 4,179 kN
Obciążenie obliczeniowe:
P = Pk·γf = 4,179·1,5 = 6,268 kN

Obciążenie wiatrem wg PN-B-02011:1977/Az1 / Z1-22

kierunek II

kierunek I
h=4,4

b=4,7

Ustrój kratowy przestrzenny o przekroju prostokątnym - kierunek II:

- Ustrój kratowy przestrzenny o przekroju prostokątnym i skratowaniu z rur, o średnicy pasów d = 150,0 mm
- Charakterystyczne ciśnienie prędkości wiatru:
- strefa obciążenia wiatrem II → qk = 420 Pa
qk = 0,420 kN/m2
- Współczynnik ekspozycji:
rodzaj terenu: A; z = H = 28,0 m → Ce(z) = 0,9+0,015·28,0 = 1,32
- Współczynnik działania porywów wiatru:
β = 1,80
- Współczynnik wypełnienia:
ϕ = F/S = 2,22/20,86 = 0,106
- Współczynnik aerodynamiczny:
C = Cx = [2,2-(2,2+0,8·h/b)·ϕ]·(1,1+0,4·ϕ) = [2,2-(2,2+0,8·4,4/4,7)·0,11]·(1,1+0,4·0,11) = 2,155
Obciążenie charakterystyczne:

103
 Pk = qk·Ce·C·F·β = 0,420·1,32·2,155·2,22·1,80 = 4,774 kN
Obciążenie obliczeniowe:
P = Pk·γf = 4,774·1,5 = 7,161 kN

Dla H = 19 m

Obciążenie wiatrem wg PN-B-02011:1977/Az1 / Z1-22

kierunek II

kierunek I

h=4,4
b=4,7

- Ustrój kratowy przestrzenny o przekroju prostokątnym i skratowaniu z rur, o średnicy pasów d = 150,0 mm
- Charakterystyczne ciśnienie prędkości wiatru:
- strefa obciążenia wiatrem II → qk = 420 Pa
qk = 0,420 kN/m2
- Współczynnik ekspozycji:
rodzaj terenu: A; z = H = 19,0 m → Ce(z) = 0,8+0,02·19,0 = 1,18
- Współczynnik działania porywów wiatru:
β = 1,80

Ustrój kratowy przestrzenny o przekroju prostokątnym - kierunek I:

- Współczynnik wypełnienia:
ϕ = F/S = 2,22/20,86 = 0,106
- Współczynnik aerodynamiczny:
C = Cx = 2,2-(2,2+0,8·h/b)·ϕ = 2,2-(2,2+0,8·4,4/4,7)·0,11 = 1,886
Obciążenie charakterystyczne:
Pk = qk·Ce·C·F·β = 0,420·1,18·1,886·2,22·1,80 = 3,735 kN
Obciążenie obliczeniowe:
P = Pk·γf = 3,735·1,5 = 5,603 kN

Ustrój kratowy przestrzenny o przekroju prostokątnym - kierunek II:

- Współczynnik wypełnienia:
ϕ = F/S = 2,22/20,86 = 0,106
- Współczynnik aerodynamiczny:
C = Cx = [2,2-(2,2+0,8·h/b)·ϕ]·(1,1+0,4·ϕ) = [2,2-(2,2+0,8·4,4/4,7)·0,11]·(1,1+0,4·0,11) = 2,155
Obciążenie charakterystyczne:
Pk = qk·Ce·C·F·β = 0,420·1,18·2,155·2,22·1,80 = 4,268 kN
Obciążenie obliczeniowe:
P = Pk·γf = 4,268·1,5 = 6,402 kN

Tablica 1. Zestawienie obciążeń dla H = 28 m [kN/m2]

Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Obciążenie wiatrem ustroju przestrzennego o przekroju 0,53 1,50 0,00 0,80
prostokątnym wg PN-B-02011:1977/Az1/Z1-22 (strefa
II -> qk = 0,42kN/m2, teren A, z=H=28,0 m, ->
Ce=1,32, F = 2,22 m2, S = 20,86 m2, b = 4,7 m, h =
4,4 m, skratowanie z rur o średnicy d=150,0 mm ->
wsp. aerodyn. C=2,155, beta=1,80) szer.1,00 m i
dług.900 cm [4,774kN:(1,00m·9,00m)]
Σ: 0,53 1,50 -- 0,80

104
Tablica 2. Zestawienie obciążeń dla H = 19 m [kN/m2]
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN/m2 kN/m2
1. Obciążenie wiatrem ustroju przestrzennego o przekroju 0,25 1,50 0,00 0,38
prostokątnym wg PN-B-02011:1977/Az1/Z1-22 (strefa
II -> qk = 0,42kN/m2, teren A, z=H=19,0 m, ->
Ce=1,18, F = 2,22 m2, S = 20,86 m2, b = 4,7 m, h =
4,4 m, skratowanie z rur o średnicy d=150,0 mm ->
wsp. aerodyn. C=2,155, beta=1,80) szer.1,00 m i
dług.1700 cm [4,268kN:(1,00m·17,00m)]
Σ: 0,25 1,50 -- 0,38

Mmax. = (0,80kN/m x 9,60m2)/2 = 36,89kNm

Założono, że 70 % opciążenia przejmuję jedno połączenie.

Na podstawie wyliczeń przyjęto kotwy wklejane HIT-HY 200-A + Rebar 20mm. Długość zakotwienia
hef,opti = 193 mm (hef,limit = 200 mm).

Wyliczenia kotew wg. załącznika Nr 1 do niniejszych obliczeń.

11.0 poz. 9.0 Fundamenty

11.1 Położenie, geologia i geomorfologia terenu badań
Teren badań znajduje się w centrum Żukowa, nieopodal mostu na rzece Raduni w ciagu drogi krajowej
nr 20.
Pod względem geomorfologicznym omawiany rejon należy do Wysoczyzny Kaszubskiej, zbudowanej z utworów
morenowych. Planowany obiekt położony będzie w dolinie rzeki Raduni, która obejmuję charakterystyczne
obniżenie w terenie powstałe na skutek erozyjnej działalności wody. Rzeźba terenu w miejscu badań jest
nieurozmaicona, teren badań opada łagodnie ku rzece, wierzchnia warstwa gruntu (ok 2,0 m) jest pochodzenia
antropogenicznego (nasyp budowlany). Rzędne terenu w okolicy projektowanego obiektu zawierają się w przedziale
115,0 - 116,5 m n.p.m. Budowa geologiczna jest typowa dla dolin rzecznych i odzwierciedla okresowe zmiany
dynamiki środowiska sedymentacyjnego. W podłożu występują (poniżej warstwy nasypów) naprzemiennie piaski
różnoziarniste, pospółki (duża dynamika środowiska sedymentacyjnego) oraz grunty organiczne wykształcone jako
namuły oraz torfy (niska dynamika środowiska sedymentacyjnego, grunty zastoiskowe).
11.2 Warunki wodne
Na terenie projektowanej inwestycji zanotowano występowanie swobodnego oraz napiętego zwierciadła wód
gruntowych, które stabilizuje na głębokości od 1,6 do 1,8 m p.p.t., co odpowiada rzędnej ok. 114,0 m n.p.m.
Zwierciadło wód gruntowych jest napięte przez warstwy nieprzepuszczalne (torfy, namuły, gliny pylaste),
szczegółowa charakterystyka warunków hydrogeologicznych zawarta jest w załączniku graficznym nr 5.1 oraz 5.2 -
przekroje geotechniczne.
Poziom wód gruntowych może ulegać sezonowym zmianom w zależności od intensywności opadów
atmosferycznych oraz poziomu wody w rzece.
Dane hydrogeologiczne przedstawione w niniejszej opinii odnoszą się do okresu przeprowadzonych badań tj.
kwiecień / maj 2014 r.
11.3 Charakterystyka warunków geotechnicznych
W podłożu badanego terenu występują złożone warunki geotechniczne, w otworach badawczych poniżej warstwy
nasypów budowlanych (Piaski średnie, piaski grube, żwiry, kamienie) o średniej miąższości ok. 1,8 m nawiercono
grunty niespoiste w stanie luźnym (piaski średnie z domieszką piasków grubych oraz żwirów). Poniżej warstwy
gruntów niespoistych (warstwa IIa) zalega ciągła warstwa torfów o miąższości od 0,9 do 1,8 m, grunty budujące
podłoże poniżej spągu warstwy torfów reprezentowane są przez niespoiste utwory mineralne wykształcone w
postaci piasków różnoziarnistych, pospółek oraz żwirów, pomiędzy którymi występują osady zastoiskowe
wykształcone jako namuły gliniaste oraz gliny pylaste na pograniczu pyłów.
Podział na warstwy geotechniczne:
Do danej warstwy geotechnicznej zaliczono grunty o podobnych wartościach parametrów geotechnicznych.
Charakterystyczne wartości tych parametrów ustalono w oparciu o przeprowadzone badania polowe, o wyniki badań
makroskopowych pobranych prób gruntu, badań laboratoryjnych oraz doświadczeń praktycznych z tego rejonu i
zależności korelacyjnych podanych w normie PN-81/B-03020.

105
nB (Nasypy budowlane) - Występują do głębokości maksymalnej 2,3 m p.p.t. (piaski średnie, piaski grube, żwiry,
kamienie).
Warstwa Ia - obejmuje wilgotne torfy, są to grunty bardzo ściśliwe o dużej wilgotności i średnim oporze na ścianie
τfmax = 0,025 MPa (po uwzględnieniu współczynników korygujących wg Gołębiewskiej). Stopień rozkładu wg van
Posta można przyjąć w wysokości 30%.
Warstwa Ib - obejmuje wilgotne namuły gliniaste, w stanie plastycznym, miejscami miękkoplastycznym, dla
których określono charakterystyczną wartość stopnia plastyczności IL(n) = 0,47.
Warstwa Ic - obejmuje wilgotne gliny pylaste oraz gliny pylaste na pograniczu pyłów, w stanie plastycznym,
miejscami miękkoplastycznym, dla których określono charakterystyczną wartość stopnia plastyczności IL(n) = 0,49.
Warstwa Id - Obejmuje grunty niespoiste wykształcone jako nawodnione piaski pylaste przewarstwione torfem
oraz piaski drobne przewarstwione torfem stanie średniozagęszczonym, dla których ustalono za pomocą sondowania
dynamicznego DPL charakterystyczny stopień zagęszczenia ID=0,49.
Warstwa IIa - Obejmuje grunty niespoiste wykształcone jako nawodnione piaski średnie z domieszką piasków
grubych i żwirów stanie luźnym, dla których ustalono za pomocą sondowania dynamicznego DPL
charakterystyczny stopień zagęszczenia ID=0,10.
Warstwa IIb - Obejmuje grunty niespoiste wykształcone jako nawodnione piaski drobne z domieszką piasków
grubych i żwirów, piaski drobne przewartswione piaskiem pylastym z domieszką pyłu oraz piaski drobne
przewartswione piaskiem pylastym stanie średniozagęszczonym, dla których ustalono za pomocą sondowania
dynamicznego DPL charakterystyczny stopień zagęszczenia ID=0,50.
Warstwa IIc - Obejmuje grunty niespoiste wykształcone jako nawodnione piaski średnie z domieszką piasków
grubych i żwirów oraz piaski średnie z domieszką piasków drobnych w stanie średniozagęszczonym, dla których
ustalono za pomocą sondowania dynamicznego DPL charakterystyczny stopień zagęszczenia ID=0,60.
Warstwa IId - Obejmuje grunty niespoiste wykształcone jako żwiry, pospółki, pospółki przewarstwione gliną
pylastą oraz żwiry przewarstwione namułem gliniastym z domieszką torfu i kamieni w stanie średniozagęszczonym,
dla których ustalono za pomocą sondowania dynamicznego DPL charakterystyczny stopień zagęszczenia ID=0,43.

Istniejące nasypy budowlane (nB) należy wymienić na grunty piaskowo-żwirowe. Stopień zagęszczenia tych
gruntów Is= 0,70. Przyjęto wynianę gruntu do głębokości 2,30 m poniżej istniejącego poziomu terenu.
Dodatkowo wykonać należy podniesienie tereno o 0,50 m. Podniesienie terenu należy wykonać podsypką
piaskowo-żwirową zagęszczając ją do Is= 0,70.
Grubość warstwy po zagęszczeniu wyniesie h = 2,80 m.

Opis podłoża:
z [m]

-1,00

0,00

z
Piaski średnie

1,80

Iły piaszczyste

3,40

N nazwa gruntu h [m] nawodni ρo(n) γf,min γf,max φu(r) [o] cu(r) M0 [kPa] M [kPa]
r ona [t/m3] [kPa]
1 Piaski średnie 1,80 nie 1,70 0,90 1,10 30,26 0,00 112308 124786
2 Iły piaszczyste 1,60 nie 2,10 0,90 1,10 20,94 39,76 59500 66105

Poz. 9.1 Stopy fundamentowe pod słupy okrągłe

Stopy fundamentowe wylewane na mokro z betony C20/25, zbrojone prętami ze stali A-IIIN (RB500).

Stopa St-1 pod słup S-6

106
Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 586,73 704,08
2. Ciężar słupa 7,12 7,84
3. Ogółem Σ: 593,85 711,92

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,60 m L = 1,60 m H = 0,50 m w = 0,50 m
Bg = 1,60 m Lg = 1,60 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 1,28 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 długotrwałe 711,92 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 2545,6 kN
Nr = 777,1 kN < m·QfN = 2061,9 kN (37,7%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 419,8 kN

107
 Tr = 0,0 kN < m·QfT = 302,2 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 610,59 kNm
Mo = 0,00 kNm < m·Mu = 439,6 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,29 cm, wtórne s''= 0,02 cm, całkowite s = 0,31 cm
s = 0,31 cm < sdop = 5,00 cm (6,2%)

Nośność pionowa podłoża:

w poziomie posadowienia w poziomie stropu warstwy najsłabszej
Nr N [kN] QfN [kN] mN [%] z [m] N [kN] QfN [kN] mN [%]
1 777,1 2545,6 0,31 37,7 0,00 777,1 2545,6 0,31 37,7
Nośność pozioma podłoża:
w poziomie posadowienia w poziomie stropu warstwy najsłabszej
Nr N [kN] T [kN] QfT [kN] mT [%] z [m] N [kN] T [kN] QfT [kN] mT [%]
1 763,2 0,0 419,8 0,00 0,0 0,00 763,2 0,0 419,8 0,00 0,0

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Pole powierzchni wielokąta A = 0,33 m2
Siła przebijająca NSd = (g+q)max·A = 99,8 kN
Nośność na przebicie NRd = 297,0 kN
NSd = 99,8 kN < NRd = 297,0 kN (33,6%)
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 7,52 cm2
Przyjęto konstrukcyjnie 12 prętów φ12 mm o As = 13,57 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 7,52 cm2
Przyjęto konstrukcyjnie 12 prętów φ12 mm o As = 13,57 cm2

Stopa St-2 pod słup S-2

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 526,02 631,22
2. Ciężar słupa 7,13 7,84
3. Ogółem Σ: 533,15 639,06

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,30 m L = 1,30 m H = 0,50 m w = 0,50 m
Bg = 1,30 m Lg = 1,30 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,85 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 639,06 0,00 0,00 0,00 0,00 0,00 0,00

108
Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 1635,7 kN
Nr = 681,9 kN < m·QfN = 1324,9 kN (51,5%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 370,0 kN
Tr = 0,0 kN < m·QfT = 266,4 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 437,30 kNm
Mo = 0,00 kNm < m·Mu = 314,9 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,33 cm, wtórne s''= 0,02 cm, całkowite s = 0,35 cm
s = 0,35 cm < sdop = 5,00 cm (6,9%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Pole powierzchni wielokąta A = 0,11 m2
Siła przebijająca NSd = (g+q)max·A = 44,8 kN
Nośność na przebicie NRd = 297,0 kN
NSd = 44,8 kN < NRd = 297,0 kN (15,1%)
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 5,07 cm2

109
 Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 5,07 cm2
Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2

Stopa St-3 pod słup S-3

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 629,06 754,87
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 638,13 764,85

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,30 m L = 1,30 m H = 0,50 m w = 0,50 m
Bg = 1,00 m Lg = 1,10 m Bt = 0,15 m Lt = 0,10 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
`V = 0,85 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 764,85 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

110
Nośność pionowa podłoża:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 1635,7 kN
Nr = 807,7 kN < m·QfN = 1324,9 kN (61,0%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 439,2 kN
Tr = 0,0 kN < m·QfT = 316,2 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 519,06 kNm
Mo = 0,00 kNm < m·Mu = 373,7 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,39 cm, wtórne s''= 0,02 cm, całkowite s = 0,41 cm
s = 0,41 cm < sdop = 5,00 cm (8,2%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Pole powierzchni wielokąta A = 0,11 m2
Siła przebijająca NSd = (g+q)max·A = 53,1 kN
Nośność na przebicie NRd = 297,0 kN
NSd = 53,1 kN < NRd = 297,0 kN (17,9%)
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 6,01 cm2
Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 6,01 cm2
Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2

Stopa St-4 pod słup S-4

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 686,07 823,28
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 695,14 833,26

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,30 m L = 1,30 m H = 0,50 m w = 0,50 m
Bg = 1,30 m Lg = 1,30 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
`V = 0,85 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

N nazwa gruntu h [m] nawodni ρo(n) γf,min γf,max φu(r) [o] cu(r) M0 [kPa] M [kPa]
r ona [t/m3] [kPa]
1 Piaski średnie 1,80 nie 1,70 0,90 1,10 30,26 0,00 112308 124786
2 Iły piaszczyste 1,60 nie 2,10 0,90 1,10 20,94 39,76 59500 66105

111
Kombinacje obciążeń obliczeniowych:
N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 833,26 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 1635,7 kN
Nr = 876,1 kN < m·QfN = 1324,9 kN (66,1%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 476,8 kN
Tr = 0,0 kN < m·QfT = 343,3 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 563,53 kNm
Mo = 0,00 kNm < m·Mu = 405,7 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,45 cm, wtórne s''= 0,02 cm, całkowite s = 0,47 cm
s = 0,47 cm < sdop = 5,00 cm (9,4%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Pole powierzchni wielokąta A = 0,11 m2
Siła przebijająca NSd = (g+q)max·A = 57,6 kN

112
 Nośność na przebicie NRd = 297,0 kN
NSd = 57,6 kN < NRd = 297,0 kN (19,4%)
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 6,52 cm2
Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 6,52 cm2
Przyjęto konstrukcyjnie 10 prętów φ12 mm o As = 11,31 cm2

Stopa St-5 pod słup S-5

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 277,66 333,19
2. Ciężar słupa 7,12 7,84
3. Ogółem Σ: 284,78 341,03

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,10 m L = 1,10 m H = 0,50 m w = 0,50 m
Bg = 1,10 m Lg = 1,10 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,61 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 341,03 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

113
WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 1149,7 kN
Nr = 371,5 kN < m·QfN = 931,3 kN (39,9%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 200,8 kN
Tr = 0,0 kN < m·QfT = 144,5 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 200,76 kNm
Mo = 0,00 kNm < m·Mu = 144,5 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,19 cm, wtórne s''= 0,01 cm, całkowite s = 0,21 cm
s = 0,21 cm < sdop = 5,00 cm (4,1%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,21 cm2
Przyjęto konstrukcyjnie 8 prętów φ12 mm o As = 9,05 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,21 cm2
Przyjęto konstrukcyjnie 8 prętów φ12 mm o As = 9,05 cm2

Stopa St-6 pod słup S-8

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.1 112,20 134,64
2. Ciężar słupa 7,12 7,84
3. Ogółem Σ: 119,32 142,48

DANE:

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,50 m w = 0,50 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,50 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

114
Kombinacje obciążeń obliczeniowych:
N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 142,48 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 167,5 kN < m·QfN = 762,5 kN (22,0%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 89,2 kN
Tr = 0,0 kN < m·QfT = 64,2 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 81,11 kNm
Mo = 0,00 kNm < m·Mu = 58,4 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,08 cm, wtórne s''= 0,01 cm, całkowite s = 0,09 cm
s = 0,09 cm < sdop = 5,00 cm (1,7%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:

115
 Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 0,88 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 0,88 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

Poz. 9.2 Stopy fundamentowe pod słupy w ścianie

Stopy fundamentowe wylewane na mokro z betony C20/25, zbrojone prętami ze stali A-IIIN (RB500).

Stopa St-7 pod słup S-2

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.2 191,36 229,63
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 200,43 239,61

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,40 m w = 0,40 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,40 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 239,61 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

116
WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 264,2 kN < m·QfN = 762,5 kN (34,6%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 142,3 kN
Tr = 0,0 kN < m·QfT = 102,5 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 129,39 kNm
Mo = 0,00 kNm < m·Mu = 93,2 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,14 cm, wtórne s''= 0,01 cm, całkowite s = 0,16 cm
s = 0,16 cm < sdop = 5,00 cm (3,1%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,79 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,79 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

Stopa St-8 pod słup S-3

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.2 228,63 274,35
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 237,70 284,33

DANE:

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,40 m w = 0,40 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,40 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

117
Kombinacje obciążeń obliczeniowych:
N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 284,33 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 308,9 kN < m·QfN = 762,5 kN (40,5%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 166,9 kN
Tr = 0,0 kN < m·QfT = 120,2 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 151,75 kNm
Mo = 0,00 kNm < m·Mu = 109,3 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,17 cm, wtórne s''= 0,01 cm, całkowite s = 0,18 cm
s = 0,18 cm < sdop = 5,00 cm (3,7%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:

118
 Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,09 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,09 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

Stopa St-9 pod słup S-4

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.2 247,30 296,75
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 256,37 306,73

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,40 m w = 0,40 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,40 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 306,73 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

119
Nośność pionowa podłoża:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 331,3 kN < m·QfN = 762,5 kN (43,5%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 179,2 kN
Tr = 0,0 kN < m·QfT = 129,1 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 162,95 kNm
Mo = 0,00 kNm < m·Mu = 117,3 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,19 cm, wtórne s''= 0,01 cm, całkowite s = 0,20 cm
s = 0,20 cm < sdop = 5,00 cm (4,1%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,24 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 2,24 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

Stopa St-10 pod słup S-5

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.2 210,97 253,16
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 220,04 263,14

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,40 m w = 0,40 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,40 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

N nazwa gruntu h [m] nawodni ρo(n) γf,min γf,max φu(r) [o] cu(r) M0 [kPa] M [kPa]
r ona [t/m3] [kPa]
1 Piaski średnie 1,80 nie 1,70 0,90 1,10 30,26 0,00 112308 124786
2 Iły piaszczyste 1,60 nie 2,10 0,90 1,10 20,94 39,76 59500 66105
Kombinacje obciążeń obliczeniowych:
N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 263,14 0,00 0,00 0,00 0,00 0,00 0,00

120
Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm
Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 287,7 kN < m·QfN = 762,5 kN (37,7%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 155,3 kN
Tr = 0,0 kN < m·QfT = 111,8 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 141,16 kNm
Mo = 0,00 kNm < m·Mu = 101,6 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,16 cm, wtórne s''= 0,01 cm, całkowite s = 0,17 cm
s = 0,17 cm < sdop = 5,00 cm (3,4%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,95 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,95 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

121
Stopa St-11 pod słup S-7

Zebranie obciążeń kN
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 4.2 212,03 254,44
2. Ciężar słupa 9,07 9,98
3. Ogółem Σ: 221,10 264,42

Opis fundamentu :
Typ: stopa schodkowa
Wymiary:
B = 1,00 m L = 1,00 m H = 0,40 m w = 0,40 m
Bg = 1,00 m Lg = 1,00 m Bt = 0,00 m Lt = 0,00 m
Bs = 0,24 m Ls = 0,24 m eB = 0,00 m eL = 0,00 m
V = 0,40 m3
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN] TB [kN] MB [kNm] TL [kN] ML [kNm] e [kPa] ∆e [kPa/m]
r
1 całkowite 264,42 0,00 0,00 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 941,3 kN
Nr = 289,0 kN < m·QfN = 762,5 kN (37,9%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1

122
 Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 156,0 kN
Tr = 0,0 kN < m·QfT = 112,3 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2-3 = 0,00 kNm, moment utrzymujący MuB,2-3 = 141,80 kNm
Mo = 0,00 kNm < m·Mu = 102,1 kNm (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,16 cm, wtórne s''= 0,01 cm, całkowite s = 0,17 cm
s = 0,17 cm < sdop = 5,00 cm (3,4%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Wzdłuż boku B:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,96 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2
Wzdłuż boku L:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne As = 1,96 cm2
Przyjęto konstrukcyjnie 7 prętów φ12 mm o As = 7,92 cm2

Poz. 9.3 Ławy fundamentowe

Ławy fundamentowe wylewane na mokro z betony C20/25, zbrojone prętami ze stali A-IIIN (RB500).

Ława Łf-1
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z dachu [5,72kN/m2x2,16mx0,5] 5,69 7,00
2. Ciężar ściany [5,46kN/m2 x5,90m] 32,21 41,87
3. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
4. Ogółem Σ: 44,35 56,61

Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,00 m H = 0,65 m w = 0,35 m
Bg = 0,25 m Bt = 0,38 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 56,61 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3

123
 współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 459,1 kN
Nr = 79,7 kN < m·QfN = 371,8 kN (21,4%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 41,1 kN
Tr = 0,0 kN < m·QfT = 29,6 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 37,37 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 26,9 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,04 cm, wtórne s''= 0,02 cm, całkowite s = 0,06 cm
s = 0,06 cm < sdop = 5,00 cm (1,2%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 6,5 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 294,0 kN/mb
NSd = 6,5 kN/mb < NRd = 294,0 kN/mb (2,2%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 0,50 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-2
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z dachu [5,72kN/m2x7.10mx0,5] 20,31 24,98
2. Obc. ze stropu [9,24kN/m2x7.10mx0,5] 32,80 40,35
3. Ciężar ściany [5,46kN/m2 x10,22m] 55,80 72,54
4. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
5. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
6. Ogółem Σ: 118,48 151,85

124
DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,20 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,47 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 151,85 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 579,2 kN
Nr = 180,5 kN < m·QfN = 469,1 kN (38,5%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 95,9 kN
Tr = 0,0 kN < m·QfT = 69,1 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 104,63 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 75,3 kNm/mb (0,0%)

125
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,18 cm, wtórne s''= 0,03 cm, całkowite s = 0,22 cm
s = 0,22 cm < sdop = 5,00 cm (4,3%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 19,7 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 19,7 kN/mb < NRd = 344,0 kN/mb (5,7%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 1,31 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-2.1
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 2.7 [367,2kNx2/4,60m] 129,80 159,65
3. Ciężar ściany [5,46kN/m2 3,90m] 16,45 21,39
4. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
5. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
6. Ogółem Σ: 155,82 195,18

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,00 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,38 m
Bs = 0,24 m eB = 0,00 m
Przyjęto wspólny fundament B – 144 cm
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 195,18 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72

126
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 459,1 kN
Nr = 218,8 kN < m·QfN = 371,8 kN (58,8%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 117,6 kN
Tr = 0,0 kN < m·QfT = 84,6 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 106,87 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 76,9 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,28 cm, wtórne s''= 0,03 cm, całkowite s = 0,31 cm
s = 0,31 cm < sdop = 5,00 cm (6,1%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 6,8 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 6,8 kN/mb < NRd = 344,0 kN/mb (2,0%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 1,18 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-3
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Ciężar ściany [5,46kN/m2 x10,22m] 55,80 72,54
2. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
3. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
4. Ogółem Σ: 65,37 86,52

Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,00 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,38 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

127
Kombinacje obciążeń obliczeniowych:
N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 86,52 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 459,1 kN
Nr = 110,1 kN < m·QfN = 371,8 kN (29,6%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 57,8 kN
Tr = 0,0 kN < m·QfT = 41,6 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 52,54 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 37,8 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,08 cm, wtórne s''= 0,02 cm, całkowite s = 0,11 cm
s = 0,11 cm < sdop = 5,00 cm (2,1%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 3,4 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb

128
 NSd = 3,4 kN/mb < NRd = 344,0 kN/mb (1,0%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 0,60 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-4
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obciążenie z poz. 1.7 300,87kN/1,40m 179,09 214,91
2. Ciężar słupa 3,74kN/1,40m 2,67 2,94
3. Ciężar filarka [0,24mx1,40mx4,0mx25kN/m3] 33,60 36,96
4. Obc. z poz. 2.15 [64,88 kN/1,40 x 2] 75,35 92,69
2. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
3. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
4. Ogółem Σ: 300,28 361,64

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,40 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,57 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 361,64 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

129
WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 708,7 kN
Nr = 395,4 kN < m·QfN = 574,1 kN (68,9%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 213,5 kN
Tr = 0,0 kN < m·QfT = 153,7 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 271,69 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 195,6 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,56 cm, wtórne s''= 0,05 cm, całkowite s = 0,61 cm
s = 0,61 cm < sdop = 5,00 cm (12,2%)
OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 65,2 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 65,2 kN/mb < NRd = 344,0 kN/mb (19,0%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 3,59 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-5
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z dachu [5,72kN/m2x(7.10m+8,90m)x0,5] 37,20 45,76
2. Obc. ze stropu [9,24kN/m2x(7.10m+1,56m)x0,5] 41,60 51,17
3. Ciężar ściany [5,14kN/m2 x3,60mx2] 28,47 37,00
4. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
5. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
6. Ogółem Σ: 116,84 147,91

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,20 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,47 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 147,91 0,00 0,00 0,00 0,00

130
Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 579,2 kN
Nr = 176,6 kN < m·QfN = 469,1 kN (37,6%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 93,7 kN
Tr = 0,0 kN < m·QfT = 67,5 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 102,26 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 73,6 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,18 cm, wtórne s''= 0,03 cm, całkowite s = 0,21 cm
s = 0,21 cm < sdop = 5,00 cm (4,2%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 19,3 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 19,3 kN/mb < NRd = 344,0 kN/mb (5,6%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 1,28 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

131
Ława Łf-5.1

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 0,60 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,17 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 60,04 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 247,1 kN
Nr = 73,5 kN < m·QfN = 200,2 kN (36,7%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 38,9 kN
Tr = 0,0 kN < m·QfT = 28,0 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 21,21 kNm/mb

132
 Mo = 0,00 kNm/mb < m·Mu = 15,3 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,06 cm, wtórne s''= 0,01 cm, całkowite s = 0,08 cm
s = 0,08 cm < sdop = 5,00 cm (1,5%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 0,14 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-6
Zebranie obciążeń kN/m – część niższa
Lp. Opis obciążenia [Link]. [Link].
1. Ciężar ściany [5,14kN/m2 x9,20m] 36,38 47,29
2. Obc. z poz. 3.4 7,84 9,41
3. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
4. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
5. Ogółem Σ: 53,79 70,68
Zebranie obciążeń kN/m – część wyższa
Lp. Opis obciążenia [Link]. [Link].
6. Ciężar ściany [5,14kN/m2 x10,24m] 40,49 52,64
7. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
8. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x2] 3,12 6,24
9. Ogółem Σ: 50,06 66,62
10. Ogółem Σ: 103,85 137,30

Ława Łf-7 - wieża

Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Ciężar ściany [5,14kN/m2 17,20m] 68,00 88,41
2. Obc. z poz. 3.3 [(39,68kN/3,40m)x4 38,90 46,68
2. Obc. z poz. 3.3.2 [11,72kN/m] 9,77 11,72
3. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
4. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x5] 7,80 8,58
5. Ogółem Σ: 131,06 163,13

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,20 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,47 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 163,13 0,00 0,00 0,00 0,00

133
Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 579,2 kN
Nr = 191,8 kN < m·QfN = 469,1 kN (40,9%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 102,1 kN
Tr = 0,0 kN < m·QfT = 73,5 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 111,40 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 80,2 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,20 cm, wtórne s''= 0,03 cm, całkowite s = 0,23 cm
s = 0,23 cm < sdop = 5,00 cm (4,6%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 20,9 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 20,9 kN/mb < NRd = 344,0 kN/mb (6,1%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 1,39 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

134
Ława Łf-8 - wieża
Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z dachu [5,72kN/m2x4.10mx0,5] 9,54 11,73
2. Ciężar ściany [5,14kN/m2 17,20m] 68,00 88,41
3. Obc. z poz. 3.3.2 [11,72kN/m] 9,77 11,72
4. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
5. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x5] 7,80 8,58
6. Ogółem Σ: 101,56 128,18

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,00 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,38 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 128,18 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 459,1 kN
Nr = 151,8 kN < m·QfN = 371,8 kN (40,8%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:

135
 Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 80,7 kN
Tr = 0,0 kN < m·QfT = 58,1 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 73,37 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 52,8 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,16 cm, wtórne s''= 0,03 cm, całkowite s = 0,18 cm
s = 0,18 cm < sdop = 5,00 cm (3,7%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 4,7 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 4,7 kN/mb < NRd = 344,0 kN/mb (1,4%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 0,82 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-9 - wieża

Zebranie obciążeń kN/m
Lp. Opis obciążenia [Link]. [Link].
1. Obc. z poz. 3.3 [6,44kN/mx4] 21,47 25,76
2. Ciężar ściany [5,14kN/m2 17,20m] 68,00 88,41
3. Ciężar ściany fundamentowej [6,45kN/m2 x1,00m] 6,45 7,74
4. Ciężar wieńcow [0,24mx0,26mx25,0kN/m3x5] 7,80 8,58
5. Ogółem Σ: 103,72 130,49

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 1,00 m H = 0,65 m w = 0,40 m
Bg = 0,25 m Bt = 0,38 m
Bs = 0,24 m eB = 0,00 m

Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce

Kombinacje obciążeń obliczeniowych:

N typ obc. N [kN/m] TB [kN/m] MB [kNm/m] e [kPa] ∆e [kPa/m]
r
1 całkowite 130,49 0,00 0,00 0,00 0,00

Materiały :
Zasypka:
ciężar objętościowy: 20,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,20
Beton:
klasa betonu: C20/25 (B25) → fcd = 13,33 MPa, fctd = 1,00 MPa, Ecm = 30,0 GPa
ciężar objętościowy: 25,00 kN/m3
współczynniki obciążenia: γf,min = 0,90; γf,max = 1,10
Zbrojenie:

136
 klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm

Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0,81
- dla stateczności fundamentu na przesunięcie m = 0,72
- dla stateczności na obrót m = 0,72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,55
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0,50
- przy korekcie nachylenia wypadkowej obciążenia: 1,00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1,20

WYNIKI-PROJEKTOWANIE:

WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020

Nośność pionowa podłoża:

Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 459,1 kN
Nr = 154,1 kN < m·QfN = 371,8 kN (41,4%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 82,0 kN
Tr = 0,0 kN < m·QfT = 59,0 kN (0,0%)
Stateczność fundamentu na obrót:
Decyduje: kombinacja nr 1
Decyduje moment wywracający MoB,2 = 0,00 kNm/mb, moment utrzymujący MuB,2 = 74,53 kNm/mb
Mo = 0,00 kNm/mb < m·Mu = 53,7 kNm/mb (0,0%)
Osiadanie:
Decyduje: kombinacja nr 1
Osiadanie pierwotne s'= 0,16 cm, wtórne s''= 0,03 cm, całkowite s = 0,19 cm
s = 0,19 cm < sdop = 5,00 cm (3,7%)

OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002

Nośność na przebicie:
Decyduje: kombinacja nr 1
Siła przebijająca NSd = (g+q)max·A = 4,8 kN/mb
Nośność na przebicie NRd = fctd·bm·d = 344,0 kN/mb
NSd = 4,8 kN/mb < NRd = 344,0 kN/mb (1,4%)
Wymiarowanie zbrojenia:
Decyduje: kombinacja nr 1
Zbrojenie potrzebne (zbrojenie minimalne) As = 0,83 cm2/mb
Przyjęto konstrukcyjnie φ12 mm co 14,5 cm o As = 7,80 cm2/mb

Ława Łf-10 ława usztywniająca

DANE:
Opis fundamentu :
Typ: ława schodkowa
Wymiary:
B = 0,60 m H = 0,40 m w = 0,40 m
Bg = 0,60 m Bt = 0,0 m
Bs = 0,24 m eB = 0,00 m

137
Posadowienie fundamentu:
D = 1,00 m Dmin = 1,00 m
brak wody gruntowej w zasypce
Ławy należy wykonać na podkładzie z chudego betonu C8/10 gr. 15 cm.

12.0 poz. 10.0 Kanał naprawczy

Kanał kontrolny o wymiarach 1,00x 8,70, z obustronnymi schodami zejściowymi. Po obu stronach kanału
naprowadzacze kół. Posadowienie kanału na żelbetowej płycie dennej grubości 25 cm. Poziom posadowienia spodu
płyty jest stały i wynosi -2.80m = 175.77m npm. Odniesiony jest on do poziomu +/-0.00m = 178.90m npm. Beton
płyty C30/37. Wodoodpornego W8 oraz wodoszczelnego klasy F150.
Zbrojenie płyty stanowią pręty #12 ze stali A-IIIN (BST500S) rozmieszczone w/g rysunków detali wykonawczych
co 20 cm. Pod płytą kanału wykonać podlewkę z betonu C8/10 grubości 10cm. Ściany kanału o grubości 25 cm
wykonać z betonu C30/37. W ścianach wnęki elektryczne oraz otwory nawiewne i wywiewne wentylacji..

Kanał naprawczy
Lp Opis obciążenia Obc. char. γf kd Obc. obl.
kN kN
1. Obciążenie skupione od koła przedniego pojazdu 45,64 1,20 0,00 54,77
(samochód terenowy (trójosiowy)) z ładunkiem
[45,640kN]
Σ: 45,64 1,20 -- 54,77

OBCIĄŻENIA: ([kN],[kNm],[kN/m])
------------------------------------------------------------------
Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:
------------------------------------------------------------------
Grupa: G "obc. gruntem " Zmienne gf= 1,10
1 Liniowe 90,0 0,000 29,800 0,00 1,55
3 Liniowe -90,0 29,800 0,000 0,00 1,55

Grupa: P "obc. od kół" Zmienne gf= 1,20

1 Skupione 0,0 45,640 0,01
3 Skupione 0,0 45,640 1,55
------------------------------------------------------------------

==================================================================
W Y N I K I
Teoria I-go rzędu
==================================================================

SIŁY PRZEKROJOWE: T.I rzędu

Obciążenia obl.: Ciężar wł.+GP
------------------------------------------------------------------
Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:
------------------------------------------------------------------
1 0,00 0,000 0,000 -0,000 0,000
0,00 0,006 0,000* 0,000 -0,040
0,00 0,006 0,000* 0,000 -54,808
0,00 0,001 0,000 0,000* -0,006
1,00 1,550 13,126 25,404 -64,998

2 0,00 0,000 13,126 2,970 -0,000

0,50 0,450 13,794* -0,000 -0,000
1,00 0,900 13,126 -2,970 -0,000

3 0,00 0,000 13,126 -25,405 -64,998

0,99 1,538 0,000* -0,002 -54,848
1,00 1,550 -0,000 -0,000 -54,768
------------------------------------------------------------------
* = Wartości ekstremalne

138
REAKCJE PODPOROWE: T.I rzędu
Obciążenia obl.: Ciężar wł.+GP
------------------------------------------------------------------
Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]:
------------------------------------------------------------------
2 -25,404 67,968 72,561
3 25,405 67,968 72,561
------------------------------------------------------------------

PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu

Obciążenia obl.: Ciężar wł.+GP
------------------------------------------------------------------
Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):
------------------------------------------------------------------
1 0,00003 -0,00001 0,00003 -0,00002 ( -0,001)
2 0,00000 -0,00000 0,00000 -0,00001 ( -0,001)
3 -0,00000 -0,00000 0,00000 0,00001 ( 0,001)
4 -0,00003 -0,00001 0,00003 0,00002 ( 0,001)

139
