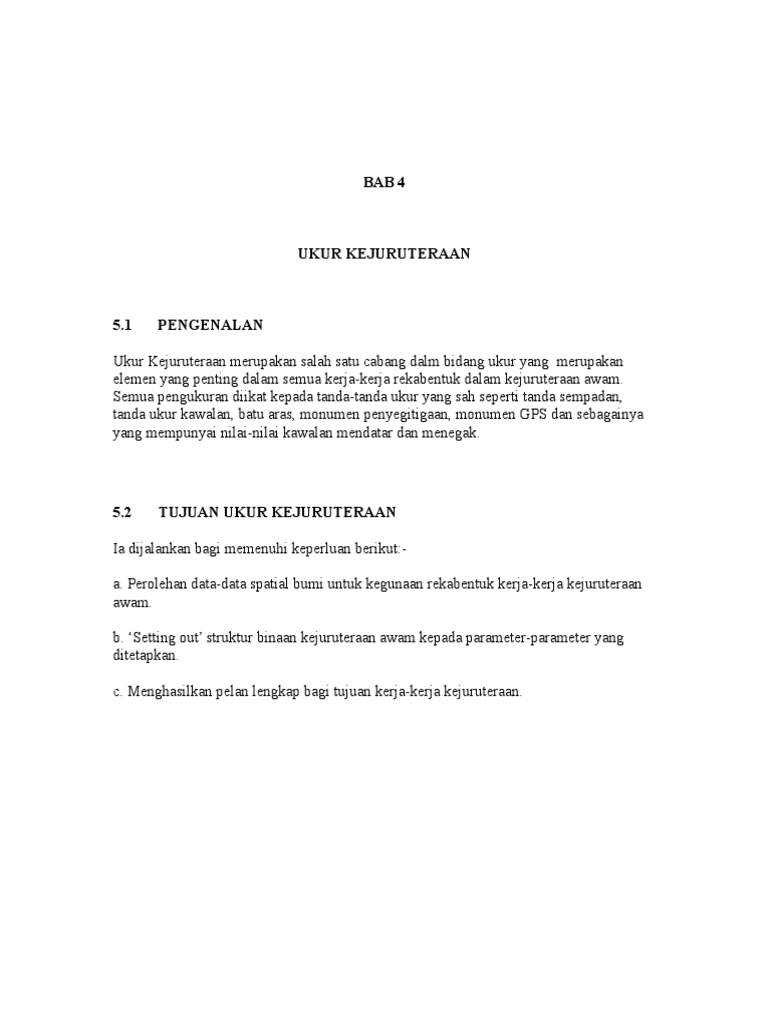

BAB 4

UKUR KEJURUTERAAN

5.1

PENGENALAN

Ukur Kejuruteraan merupakan salah satu cabang dalm bidang ukur yang merupakan
elemen yang penting dalam semua kerja-kerja rekabentuk dalam kejuruteraan awam.
Semua pengukuran diikat kepada tanda-tanda ukur yang sah seperti tanda sempadan,
tanda ukur kawalan, batu aras, monumen penyegitigaan, monumen GPS dan sebagainya
yang mempunyai nilai-nilai kawalan mendatar dan menegak.

5.2

TUJUAN UKUR KEJURUTERAAN

Ia dijalankan bagi memenuhi keperluan berikut:a. Perolehan data-data spatial bumi untuk kegunaan rekabentuk kerja-kerja kejuruteraan
awam.
b. Setting out struktur binaan kejuruteraan awam kepada parameter-parameter yang
ditetapkan.
c. Menghasilkan pelan lengkap bagi tujuan kerja-kerja kejuruteraan.

JENIS JENIS UKUR KEJURUTERAAN:

a. Ukur kawalan mendatar.
b. Ukur kawalan menegak.
c. Penandaan (monumenting).
d. Kerja-kerja setting out untuk jalan, landasan keretapi,
talian paip, parit dan tali air, talian elektrik dan
sebagainya.
e. Cross-sectioning dan profiling
f. Kontur dan butiran
g. Pengawalan deformasi struktur-struktur binaan seperti
bangunan, jambatan empangan, pelabuhan dan
sebagainya.

PRINSIP UKUR KEJURUTERAAN:

Prinsip ukur adalah mudah. Untuk menghasilkan pelan atau peta,
dua titik di atas permukaan bumi dipilih dan jarak diantaranya
diukur. Jarak di antara dua titik yang telah diukur kemudian
ditukarkan kepada jarak mengikut skala yang telah dipilih dan
dilukis. Garisan tersebut akan digunakan sebagai asas untuk
membuat pengukuran seterusnya. Pengukuran titik-titik selanjutnya
boleh dijalankan dengan salah satu kaedah berikut :a) Kaedah ukur rantai pengukuran titik ketiga dan seterusnya
dijalankan dengan rantai ukur.
b) Kaedah ofset mengukur titik yang di luar garisan bersudut
tepat terhadap garisan asas.
c) Kaedah terabas mengukur jarak dan sudut dari mana-mana
titik asas dengan menggunakan kompas prisma atau tiodolit
dan rantai ukur.
d) Kaedah penigasudutan mengukur sudut-sudut pada setiap
titik.

Peringkat Asas Kerja-Kerja Ukur

Pada keseluruhannya kerja ukur boleh dibahagikan kepada tiga
peringkat asas :a. Ukuran Tinjauan
Tinjauan ke atas kawasan yang hendak diukur adalah perlu
untuk mendapatkan gambaran keseluruhan kawasan. Hasil
tinjauan ini membolehkan perancangan dibuat dan
mengenalpasti keperluan mengenai pengukuran yang hendak
dijalankan.
b. Cerapan Dan Pengukuran Sebenar
Menentukan semua perkara yang perlu dalam menentududukan
kawasan serta saiz bentuk rupabumi samada semulajadi atau
ciptajadi di atas permukaan bumi kawasan tersebut.
c. Persembahan Hasil Kerja Ukuran
Maklumat mengenai kawasan yang dipungut semasa peringkat
cerapan dan pengukuran sebenar akan dipersembahkan dalam
bentuk-bentuk yang diperlukan samada buku kerjaluar, lampiran
proses hitungan, pelan atau peta yang menunjukkan semua
maklumat berkenaan.
1.3.3. Kebolehpercayaan Pengukuran (Reliability)
Semua teknik pengukuran adalah tertakluk kepada ralat yang tidak
dapat dielakkan. Kewujudan jenis-jenis, punca-punca dan
bagaimana ralat memberi kesan kepada hasil pengukuran harus
disedari dan diketahui . Ketepatan sesuatu pengukuran merupakan
nilai terhampir kepada nilai sebenar bacaan yang diambil. Oleh
yang demikian, teknik pengukuran yang dipilih harus boleh
menghasilkan ketepatan yang memadai dan diperlukan.

Ukur Kawalan
Penyediaan titik-titik kawalan yang diperlukan untuk memberi rujukan dan
kawalan kepada kerja-kerja ukur dinamakan sebagai Ukur Kawalan. Ukur
kawalan ini terbahagi kepada 2 jenis iaitu:

Ukur Kawalan Mengufuk

Ukur Kawalan Menegak.

i) Ukur Kawalan Mengufuk/Ufuk (x, y)

Kawalan mengufuk dilakukan dengan menggunakan ukuran terabas di mana
kedudukan ditentukan melalui gabungan pengukuran sudut dan jarak antara urutan
garisan yang menghubungi stesen-stesen kawalan. Ukur kawalan ufuk juga dijalankan
bagi menyediakan titik-titik kawalan yang mempunyai nilai koordinat untuk rujukan
ukur. Titik-titik kawalan yang mempunyai koordinat dapat memberikan kawaln ufuk
untuk keperluan berikut:

Memberikan nilai rujukan bagi memulakan sesuatu kerja ukur.

Memberikan nilai rujukan bagi menutup sesuatu kerja ukur supaya selisih dapat
disemak dan dilaraskan mengikut ketepatan kerja yang dikehendaki.

Menentukan kedudukan titik-titik butiran dalam kerja ukur butiran.

Memberikan rujukan dan kawalan kepada kerja-kerja ukur pemancangan supaya

titik dapat ditandakan di atas tanah mengikut pelan rekabentuk.

Menentukan kedudukan dan mengawal pergerakan bot dalam kerja hidrografi.

Memberikan kawalan foto kepada kerja-kerja pemetaan yang menggunakan foto

udara.

Memberikan kawalan geodetik kepada kerja-kerja ukur geodetik.

dalam satah pugak dan menentukan kedalaman serta kecerunan. Terdapat 2 kaedah dalam
mendapatkan ketinggian bagi titik-titik di atas permukaan bumi iaitu:

Ukur Aras (Levelling)

Tujuan ukur aras dijalankan adalah untuk mendapatkan kawalan pugak iaitu
ketinggian (Z). Selalunya ukur aras akan bermula dari Batu Aras (BM). Batu Aras adalah
tanda aras di permukaan bumi yang telah dikira daripada purata aras laut. Lazimnya,
pengukuran BM ini dilakukan oleh pihak JUPEM. Bagi kerja-kerja pengukuran ukur
kejuruteraan lazimnya ketinggian BM akan dipindahkan ke kwasan yang berdekatan
dengan kawasan projek pembinaan dengan memindahkan ke atas Batu Aras Sementara
(TBM). TBM adalah tanda rujukan aras yang dibuat terlebih dahulu sebelum dilakukan
ukuran aras. TBM ditanda di tempat yang selamat, kukuh dan tegap seperti di atas sump,
divider jalan dan di atas parit berkonkrit. Ukur aras dilakukan dengan menggunakan alat
aras biasa. Dan daripada TBM ini barulah akan dipindahkan ketinggian ke stesen yang
digunakan dalam kerja-kerja takimetri.

OBJEKTIF UKUR ARAS:

1) Mendapatkan beza tinggi antara dua titik.
2) Mendirikan Batu Aras (Bench Mark) dan Batu Aras Sementara (Temporary Bench
Mark) untuk sesuatu projek pembinaan.
3) Mendapatkan keratan rentas dan memanjang yang menunjukkan profil tanah bagi
projek laluan, pengairan dan sebagainya
4) Menghasilkan peta kontor bagi sesuatu kawasan pembinaan
5) Untuk kerja-kerja ukur kawalan pugak semasa memancang tanda (setting out)
6) Menanda kecerunan tanah untuk tujuan tertentu seperti kerja penambakan dan
pemotongan tebing serta pengaliran air.

TATACARA KERJA UKUR ARAS:

1) Sediakan alat aras di Aras kedudukan 1.

2) Pegang staf pada Datum (RL + 50 m) dan mengambil bacaan. Ini akan menjadi
backsight, kerana ia adalah bacaan staf pertama selepas alat aras telah dibentuk.

Pindahkan kakitangan ke A dan mengambil bacaan. Ini akan menjadi satu pemandangan
yang pertengahan.
Pindahkan kakitangan ke B dan mengambil bacaan. Ini juga akan menjadi satu
pemandangan yang pertengahan.
Pindahkan kakitangan ke C dan mengambil bacaan. Ini akan menjadi satu lagi
penglihatan pertengahan.
Pindahkan kakitangan ke D dan mengambil bacaan. Ini akan menjadi satu tinjauan ke
masa depan; kerana selepas ini membaca tahap akan dipindahkan. (A plat perubahan
perlu diletakkan di tanah untuk mengekalkan tahap yang sama.)
Jarak antara stesen harus diukur dan dicatat dalam buku medan (lihat Jadual 1)
Membuat tingkat di Aras kedudukan 2 dan meninggalkan staf di D di piring perubahan.
Hidupkan staf sehingga wajah tingkat dan mengambil bacaan. Ini akan menjadi satu
backsight.
Pindahkan kakitangan ke E dan mengambil bacaan. Ini akan menjadi satu pemandangan
yang pertengahan.
Pindahkan kakitangan ke F dan mengambil bacaan. Ini akan menjadi satu tinjauan ke
masa depan; kerana selepas mengambil bacaan tahap ini akan dipindahkan.
Sekarang beralih tingkat untuk kedudukan 3 leveling dan meninggalkan staf di F pada
changeplate itu.
Sekarang ulangi langkah-langkah yang menggambarkan 8 hingga 10 sehingga anda
selesai pada titik J.

KAEDAH PEMBUKUAN DAN PENGIRAAN

Terdapat 2 kaedah pembukuan dalam ukur aras:
- Kaedah naik dan turun (Rise and fall).
- Kaedah tinggi kolimatan (Height of collimation).
Pengiraan aritmetik
Dalam kaedah naik dan turun, formula aritmetik digunakan untuk mengesahkan
pengiraan.

B.S. - F.S. = (Rise) - (fall) = Last R.L. first R.L.

Takimetri
Kejituan jarak dan beza tinggi yang diperolehi melalui kaedah takimetri secara
perbandingan adalah lebih rendah jika dibandingkan dengan kejituan jarak dan beza
tinggi yang diperolehi dengan cara trabas dan ukur aras. Takimetrihanya sesuai
digunakan bagi kerja kerja yang tidak memerlukan kejituan tinggi. Dalam amalan
harian, takimteridigunakan secara meluas sbagi 2 tujuan iaitu untuk kerja ukur butiran
dan ukur kontur.

Ukur butiran
Ukur butiran ialah kerja penentuan kedudukan butiran di atas permukaan bumi.
Butiran ini termasuk butiran semula jadi dan butiran buatan manusia. Kedudukan
butiran ini ditentukan dari titik kawalan. Titik kawalan yang digunakan sebagai
rujukan dalam kerja ini disediakan dengan kejituan yang tinggi (terabas dan ukur
aras).

Formula untuk mengira aras laras yang menggunakan kaedah ini adalah:

ALStaf = ALTarget + Hi + V - Ht

AL = Aras Laras , Hi = Tinggi Alat , V= Sudut Pugak , Ht = Tinggi Target

Tinggi alat, Hi perlu diukur dengan menggunakan pita ukur. Sudut pugak, V adalah
positif untuk sudut dongak dan negatif untuk sudut tunduk. Tinggi target, Ht adalah tinggi

bagi target sama ada dipasang dengan tripod berserta prizem atau dengan menggunakan
rod berserta mini prizem.

Ukur Butiran
Sebuah survei butiran adalah untuk menentukan dan mencari ciri-ciri dan peningkatan
pada sebidang tanah. Kata 'mempunyai' yang dimaksudkan ialah struktur semulajadi dan
buatan manusia di atas sekeping tanah - seperti tumbuh-tumbuhan, jenis tanah, bangunan,
utiliti tanah, pagar dan sempadan, jalan raya, tanda tanah dan sebagainya. Ini jenis kaji
selidik biasanya terbatas pada batas-batas bidang tanah. Kaji selidik itu sering akan
termasuk data seperti ketinggian tanah, iaitu, berapa tinggi tanah di atas satu datum
sewenang-wenang (tingkat). Tingkat sewenang-wenangnya yang biasa digunakan adalah
Laut Min Tahap yang diambil sebagai sifar meter. The Easting dan Northing koordinat
tanah (kedudukan yang tepat berhubung dengan permukaan bumi) mungkin perlu diambil
juga.

Aturan kerja ukur butiran adalah seperti berikut:

Penerimaan surat lantikan oleh pelanggan kepada pihak jurukur berlesen bagi
kerja ukur yang dikehendaki bersama spesifikasi kerja yang dikehendaki.

Pihak jurukur berlesen akan mengeluarkan satu sebut harga yang akan diserahkan
kepada pelanggan untuk makluman.

Sebelum apa-apa kerja ukur dimulakan, kami terlebih dahulu berurusan dengan
pihak Jabatan Ukur dan Pemetaan Wlayah Persekutuan bagi mendapatkan salinan
sah bagi Pelan Akui di sekitar kawasan ukur bagi memudahkan kerja-kerja
perancangan ukur. Maklumat bagi lot sekitar amat penting bagi memudahkan
jurukur merancang aturan kerja dan mengenalpasti masalah yang bakal dihadapi
seperti tiada Pelan Akui kerana ia akan merumitkan kerja-kerja mengikat ukuran
butiran dengan batu sempadan lama.

Jurukur akan memulakn kerja ukur dengan memastikan kerja yang dilaksanakan
menepati spesifikasi yang ditetapkan.

Setelah proses pengukuran selesai maka seksyen melukis pelan akan

menginterpretasikan hasil ukur untuk mengeluarkan hasil yang dikehendaki sperti
pelan tapak, kontur, detail dan sebagainya.

Setelah pelan siap dan disahkan oleh jurukur berlesen maka pelan tersebut akan
diserahkan kepada pelanggan untuk komen berserta dengan notis bayaran upah
ukur.

Dalam hal kerja ukur butiran, pihak pelanggan berhak untuk meminta tambahan
ukuran butiran sekiranya mereka berasakan bahawa butiran yang dicerap tidak
mencukupi bagi pihak mereka melaksanakn projek di tapak pembinaan.
