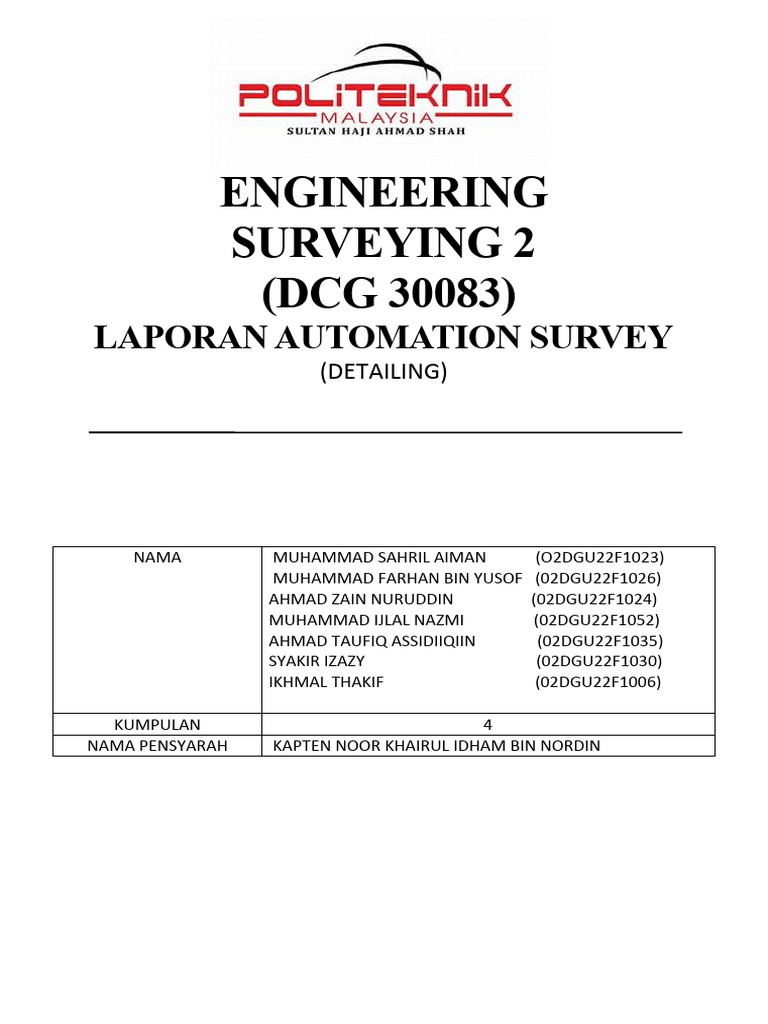

ENGINEERING

SURVEYING 2
(DCG 30083)
LAPORAN AUTOMATION SURVEY
(DETAILING)

NAMA MUHAMMAD SAHRIL AIMAN (O2DGU22F1023)

MUHAMMAD FARHAN BIN YUSOF (02DGU22F1026)
AHMAD ZAIN NURUDDIN (02DGU22F1024)
MUHAMMAD IJLAL NAZMI (02DGU22F1052)
AHMAD TAUFIQ ASSIDIIQIIN (02DGU22F1035)
SYAKIR IZAZY (02DGU22F1030)
IKHMAL THAKIF (02DGU22F1006)

KUMPULAN 4
NAMA PENSYARAH KAPTEN NOOR KHAIRUL IDHAM BIN NORDIN
CONTENT

ISI KANDUNGAN MUKA SURAT

PENGENALAN 1

OBJEKTIF 1

PERALATAN 2

PROSEDUR 2-4

RESULTS 5

ANALISIS 6

KESIMPULAN 7

LAMPIRAN 8
PENGENALAN
Kajian terperinci menunjukkan terperinci ciri-ciri yang dipilih di kawasan tertentu. Ciri - ciri
hanya boleh menentukan sebagai semula jadi dan buatan manusia struktur yang terletak di
mana-mana tanah. Terdapat banyak perkara yang boleh menentukan apabila
memperincikan seperti tumbuh-tumbuhan, jenis tanah, bangunan, utiliti tanah, pagar dan
sempadan, jalan raya, Tanda tanah dan sebagainya. Sebarang bacaan yang direkodkan oleh
juruukur ditangkapatau direkodkan dengan menggunakan Total Station atau teodolit
elektronik, levelsand GPS atau akan dirangka dengan menggunakan perisian CAD (computer
Aided Drafting). Data biasanya termasuk ketinggian tanah atau berapa tinggi tanah di atas
datum. Tahap sewenang-wenangnya yang sangat biasa digunakan adalah paras laut purata
yang akan ditakrifkan sebagai sifar meter tinggi.
Terdapat beberapa perkara yang diperlukan tinjauan terperinci sebelum dibina iaitu
pembinaan semula knockdown, sambungan rumah, Pol renang dan penambahan garaj.
Dalam pelan kajian terperinci akan menunjukkan ciri-ciri yang wujud di atas tanah dan tahap
di seluruh harta atau mana-mana harta yang berkaitan bersebelahan yang mungkin
diperlukan. Perincian ini akan menjadi rujukan mana-mana pembina atau arkitek atau
pelukis untuk kerja reka bentuk masa depan mereka. Kaji selidik itu juga perlu belodged
sebagai sebahagian daripada DA atau mana-mana pembangunan mematuhi kepada pihak
berkuasa kerajaan tempatan atau mana-mana swasta yang disahkan. Hasil perincian dan
dirancang bergantung pada berbeza dari satu pekerjaan ke pekerjaan yang lain. Selain itu, ia
juga bergantung pada berapa banyak maklumat yang diminta oleh pelanggan atau skop
kerja arkitek yang diperlukan. Perincian boleh digunakan untuk merancang apa-apa
pembinaan atau memperluaskan bangunan di darat. Kedua, ia juga boleh menentukan
mana-mana lokasi dan merekodkan semua ciri dan struktur tanah. Akhirnya, ia boleh
memberikan apa-apa maklumat yang diperlukan di atas tanah untuk apa-apa tujuan
penilaian tanah atau apa-apa tujuan lain.

OBJEKTIF

1. Untuk mengumpul data (iaitu lokasi buatan manusia dan ciri semula jadi) sebidang tanah
di kawasan POLISAS menggunakan alat-alat surveyor dan tacheometry.
2. Menghasilkan lukisan skala sebidang tanah dalam kawasan POLISAS.
3. Mendidik pelajar dengan asas konsep dan penggunaan stesen secara keseluruhan.
4. Menyediakan/membiasakan pelajar dengan tangan di lapangan serta latihan dan
pemprosesan data.
5. Melengkapkan pelajar dengan kemahiran yang diperlukan untuk menggunakan pakej
perisian ukur dalam memudahkan tugas ukur.
PERALATAN DIGUNAKAN
1)Total station
2)prism
3)tripod
4)Pole
5)Pita ukur
6)Field book
PROSEDUR
1) Perkara yang pertama ialah Dirikan alat Total Station di Stesen Cerapan (S1).
2) Lakukan pelarasan pada alat total station.
3) Ukur tinggi alat Total Station (Ht Ins) dan tinggi pole dengan pita ukur dan catitkan tingginya.
4) Ukur juga tinggi bagi tinggi prism di Stesen Rujukan (Bearing Belakang).
5)Dirikan alat prism di stesen 4(S4)

6) Ciptakan satu folder kerja pada alat total station dan namakan nama yang anda ingini.

7)Kemudian,tekan FUNC sehingga keluar paparan TOPO,tekan F3(PILIH TOPO) dan pilih
Ocupy(enter).

8)Setersunya paparan tersebut akan keluar, Masukkan nilai koordinat N:1000,E:1100 , HI(tinggi total
station),ZO:35 ,PT:STS1000.
9)Kemudian,tekan ESC dan pilih BS data tekan enter ,pilih Angle,dan akan keluar paparan seperi di
atas.
10)Halakan,total station(S1) ke prism(S4) dan Setkan nilai bearing belakang dari ukur terabas pada
Total Station dengan Penyilang Kiri.

11)Kemudian tekan ESC pilih Dist data dan paparan berikut akan terpapar.
12)Masukkan nilai HR(tinggi pole) , PT dan tekan ke bawah sehingga keluaran paparan CD(code) pilih
code yang bersesuaian contohnya jalan codenya ialah JO.
13) Pusingkan total station ke Pole yang dipegang di titik butiran yang hendak diambil.
14) Ambil bacaan nilai bearing dan catatkan didalam buku kerja luar (Fieldbook).
15) Rekod juga nilai bacaan yang diambil didalam alat Total Station.
16) Kemudian halakan Total station ke butiran lain dan ulangi kerja ini sehingga semua butiran yang
berdekatan dengan stesen cerapan telah habis dicerap.
17) Pindahkan alat ke stesen yang lain untuk mengambil butiran berdekatan dengan stesen tersebut.
Ulangi aturcara diatas.
18) Data yang perlu dicatat ialah:
- (HR) - Aras Laras Titik
- Jarak Mendatar (HD) - Kod Butiran
- Tinggi Alat di stesen yang diduduki - SD
- HA-R -ZA
18)Selepas selesai mengambil butiran,transfer atau pindahkan data dari Total station ke USB.Tekan
ESC sehingga keluar paparan dibawah.
19)PIlih USB (F2) ,pilih T type dan tekan ENTER ,kemudian paparan diatas akan keluar.PIlih save data
20)Pilih JOB yang hendak ditransferkan, tekan OK dan ENTER.

21) Seterusnya, pilih semua yang terkandung di paparan di atas tekan ENTER,pilih OBS DATA tekan
ENTER ,kemudian tekan OK.

22) Sekiranya paparan diatas keluar,maka selesailah proses pemindahan data ke USB.
RESULT
ANALISIS
Tinjauan terperinci sedang digunakan untuk menentukan lokasi dan ketinggian ciri-ciri dan
penambahbaikan daripada kedua-dua struktur semula jadi dan buatan manusia seperti tumbuh-
tumbuhan, jenis tanah,bangunan, utiliti tanah, pagar dan sempadan, jalan raya atau mercu tanda di
kawasan tinjauan kami. Dalam kes kami, ciri-ciri yang kami pertimbangkan adalah jalan, longkang,
pokok, papan tanda, dan manhole .
Dengan menjalankan tinjauan terperinci, kita boleh mendapatkan data seperti ketinggian tanah
dan ketinggian tanah di atas paras datum sewenang-wenangnya.Perincian ini biasanya dilakukan
menggunakan Total station. Ketinggian tiang berada pada ketinggian yang tetap untuk menjadikan
data terperinci mudah digambarkan dan digunakan dalam pembuatan rancangan. Dengan
menggunakan Total station, kita dapat memperoleh data penting yang digunakan dalam pengiraan
seperti jarak mendatar, jarak menegak ,hd dan sd. Data mesti dipindahkanatau direkodkan ke
lembaran data dengan berhati-hati untuk mengelakkan kesilapan kecil dan data yang dikumpulkan
telah diplotkan pada pelan tinjauan tapak kami seperti yang dilampirkan dengan laporan ini.
Walau bagaimanapun, setiap tinjauan yang dijalankan mesti mempunyai kelebihan dan
kekurangannya. Kelebihan menjalankan tinjauan terperinci adalah kerana ia mudah dan tidak
menggunakan banyak peranti rumit. Selain itu, menggunakan Total Station memberi kami
pengumpulan data yang mudah yang memudahkan untuk mendapatkan data yang lebih tepat dan
mengelakkan sebarang ralat. Kita mesti berhati-hati semasa menggunakan alat Total station dan
memastikan bahawa ia tidak akan jatuh atau basah. Ini adalah salah satu sebab mengapa tinjauan
mesti ditangguhkan jika kebetulan hari tinjauan hujan.
Penyelenggaraan untuk peranti juga mahal dan kita mesti mengendalikannya dengan cekap dan
baik.Setiap kaji selidik mesti ada sedikit kesilapan terutama yang disebabkan oleh kesilapan pada
bacaan atau peranti tidak ditubuhkan dengan betul. Untuk mengurangkan ralat untuk data yang
kami peroleh, terdapat langkah-langkah yang kami dapati penting. Salah satunya ialah kita mesti
memastikan bahawa penyesuaian sementara peranti termasuk pemusatan(bubble berada dalam
keadaan centre), meratakan dan penghapusan paralaks mesti dilakukan untuk mengurangkan
kesalahan pada data kita. Selain itu, kita juga mesti berhati-hati semasa memindahkan bacaan ke
dalam helaian data untuk membuat kerja kita untuk menyediakan rancangan untuk perincian lebih
mudah.
KESIMPULAN

Kesimpulannya, pada akhir bab, kami akan dapat menjelaskan banyak komponen yang
akan digunakan dalam kaji selidik komprehensif ini. Kami kini memahami dan boleh
menerangkan cara mengambil butiran(detailing), dan akhirnya cara mengukur titik lain
dengan teodolit menggunakan metodologi teodometri. Tinjauan terperinci ialah tinjauan
yang memfokuskan pada aspek unik lokasi tertentu. Kami belajar beberapa perkara secara
terperinci ukur yang akan memberi manfaat dan memahami luas peralatan ukur. Kami juga
belajar cara mencipta peta digit berskala besar daripada objek dengan menggunakan
desktop AutoCAD land dan memasukkan data ke dalam aplikasi CDS. Kami menemui
bagaimana kesilapan mempengaruhi usaha tinjauan dalam eksperimen ini, dan
ketidaktepatan awal boleh membawa kepada kesilapan besar dalam pemerhatian masa
depan. Secara keseluruhan, tinjauan terperinci agak berharga kerana ia membolehkan kami
mengenal pasti tinjauan dengan tepat. Kajian atopografi mengumpul maklumat mengenai
ciri-ciri semula jadi dan buatan manusia, serta medan. Bangunan, pagar, pokok dan sungai
ialah struktur kekal yang mentakrifkan tanah dan sempadannya dengan betul. Ketinggian
tanah ditunjukkan oleh kontur tanah dan paras bintik.
LAMPIRAN
