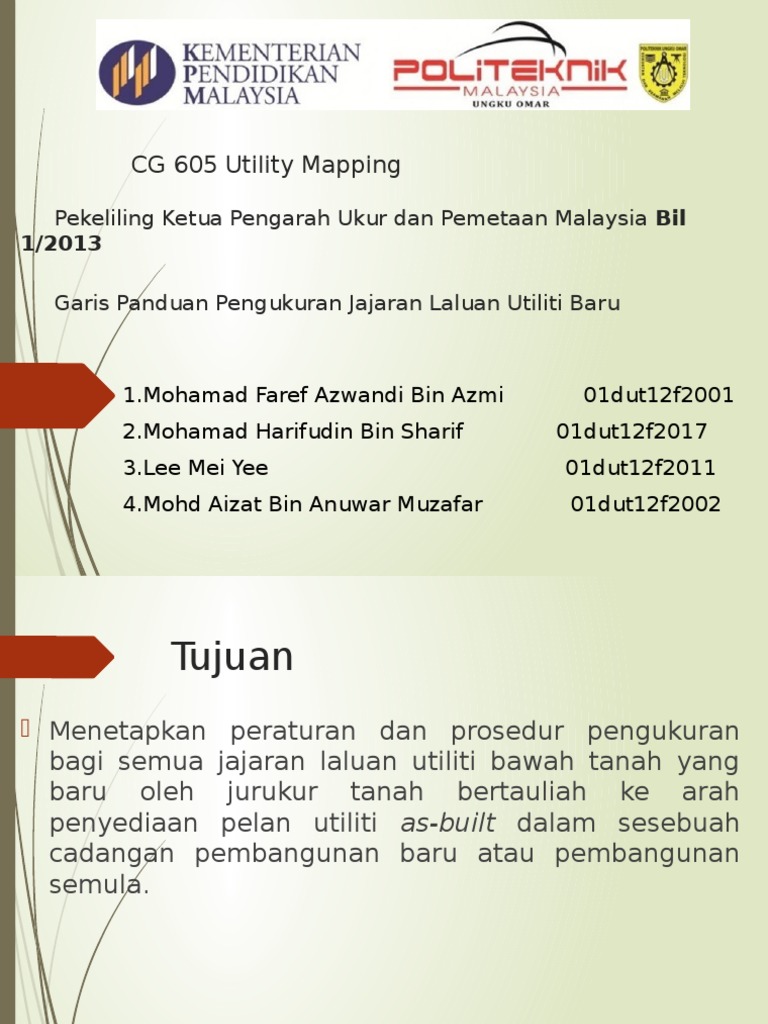

CG 605 Utility Mapping

Pekeliling Ketua Pengarah Ukur dan Pemetaan Malaysia Bil

1/2013
Garis Panduan Pengukuran Jajaran Laluan Utiliti Baru

1.Mohamad Faref Azwandi Bin Azmi

2.Mohamad Harifudin Bin Sharif

01dut12f2001
01dut12f2017

3.Lee Mei Yee

01dut12f2011

4.Mohd Aizat Bin Anuwar Muzafar

01dut12f2002

Tujuan
Menetapkan peraturan dan prosedur pengukuran
bagi semua jajaran laluan utiliti bawah tanah yang
baru oleh jurukur tanah bertauliah ke arah
penyediaan pelan utiliti as-built dalam sesebuah
cadangan pembangunan baru atau pembangunan
semula.

Penempatan laluan utiliti bawah

tanah
tanpa saluran terowong tetapi berkongsi lalaun
bersama
di dalam binaan terowong utiliti bersepadu
Dipasang secara berasingan di bawah permukaan
jalan atau kawasan rizab jalan
Dipasang melalui pengerudian berarah
( horizontal directional drilling )

Utiliti bawah tanah

Kabel elektrik
Kabel telekomunikasi semua jenis
kabel
fiber
Saluran paip gas
Paip air
Saluran pembetungan
Storm drain

Penyelia / agensi utiliti

Tenaga Nasional Berhad (TNB)
Telekom Malaysia Berhad (TM)
Gas Malaysia Sdn. Bhd.
Jabatan/Syarikat Bekalan Air Negeri
Indah water Konsortium Sdn. Bhd.
(IWK)

Peralatan Ukur
Total Station
Sistem Navigasi Satelit Sejagat (GNSS)

Ukuran Kawalan
Berasaskan kepada datum GDM2000 & RSO
geosentrik
Peralatan: i) Total Station
ii) GNSS MyRTKNET
Jika menggunakan TS ukur kawalan hendaklah
dijalankan terlebih dahulu sebelum pengukuran
kedudukan & orientasi pepasangan utiliti bawah
tanah yg ditimbus dibuat.
Mematuhi ketepatan & piawai yg dinyatakan dlm
Peraturan 39(2) Peraturan Ukur Kadaster (PUK)
2009.

Ukuran Pepasangan Utiliti

dan Butiran Topografi
Diukur setelah selesai menjalankan
ukuran kawalan @ serentak.
Teknik radiasi dilaksanakan dgn
mencerap bearing & jarak dari stn
kawalan bg pepasangan utiliti yg
terdedah @ yg dijumpai terdedah semasa
kerja-kerja pengorekan dan butiran
topografi. Cerapan hendaklah secara
single leg & tidak melebihi 300m.

 Ukuran butiran topografi buatan & semulajadi

hendaklah diambil sehingga 10m dari kiri dan
kanan pasangan utiliti.
Cerapan melalui GNSS hendaklah berpandukan
kepada MyRTKNet & dibuat mengikut kaedah &
prosedur yg ditetapkan oleh JUPEM.
Kombinasi peralatan TS & GNSS juga boleh
digunakan.
Kedudukan mutlak pepasangan utility & butiran
topografi :
- x >10cm dlm planimetri
- 90% tahap keyakinan utk kedalaman
daripada kedudukan sebenar

 Nilai koordinat Z dan maklumat kedalaman

secara relative perlu diukur dan dinyatakan
sebagai atribut.
Kedudukan utiliti yang dipasang didalam
terowong utiliti bersepadu (common utiliti tunnel)
tidak perlu diukur.
Kedudukan terowong serta kedalaman hendaklah
diukur. Saiz @ dimensi & kedalaman terowong
hendaklah dinyatakan sebagai atribut.

Setiap pepasangan utiliti dan butiran topografi yg

diukur hendaklah diberi kod yg piawai
berpandukan Standard Malaysia MS1759
Geographic Information

Kaedah Penggerudian Berarah

(Horizontal Directional
Drilling )

 Tahap kualiti yang diukur menggunakan system

berasaskan gyro @ yg seumpamanya hendaklah
diberikan tahap kualiti A.
Ukuran planimetri GDM 2000
Ukuran ketinggian- Datum Tegak Geodesi
Semenanjung Msia
Jurukur tanah bertauliah hendaklah memastikan
alat-alat ukur yang digunakan dibuat ujian dan
kalibrasi.
