***Edit***
Please use resistors when connecting the LEDs to your Arduino!
 (/id/2x4­and­
***Edit***

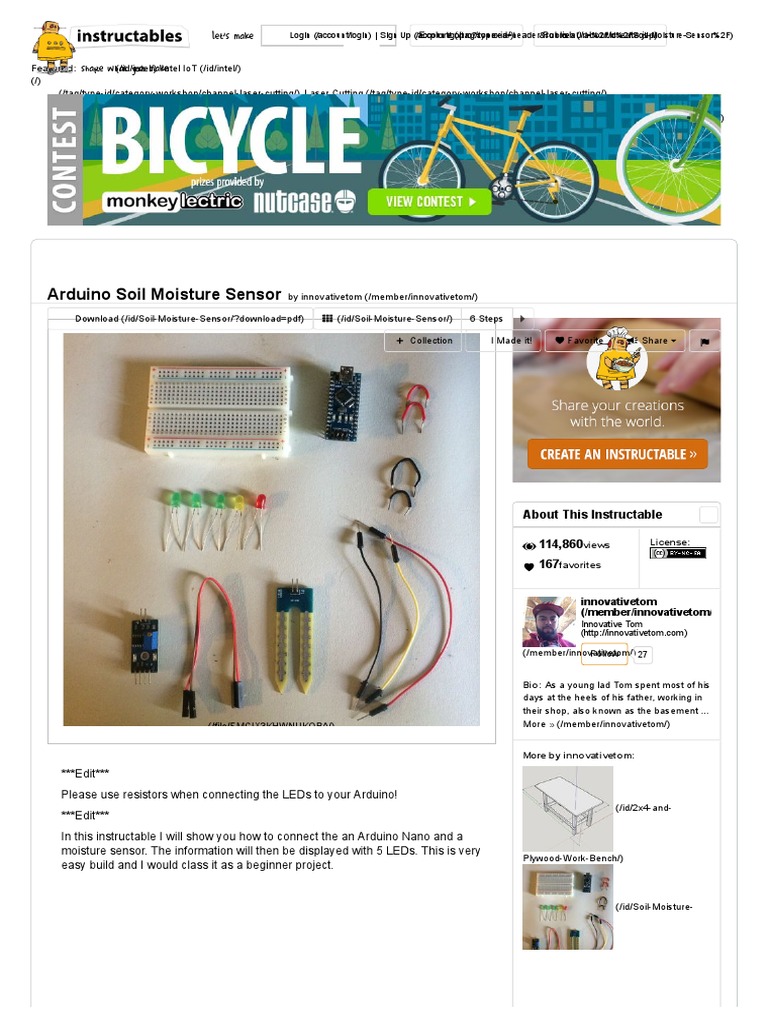

In this instructable I will show you how to connect the an Arduino Nano and a
moisture sensor. The information will then be displayed with 5 LEDs. This is very
Plywood­Work­Bench/)
easy build and I would class it as a beginner project.

 (/id/Soil­Moisture­
Ad
Modbus CAN/J1939 Logger
Cellular Modem Option Modbus RTU, TCP, and
more! Sensor/)  (/id/LM35­
www.poseidonsys.com

Temperature­Sensor/)

Tags: arduino (/tag/type­id/keyword­arduino/)

sensor (/tag/type­id/keyword­sensor/)

soil moisture sensor (/tag/type­id/keyword­soil%20moisture%20sensor/)

plant sensor (/tag/type­id/keyword­plant%20sensor/)

plants (/tag/type­id/keyword­plants/)

Step 1: Things you will need poting (/tag/type­id/keyword­poting/)

planting (/tag/type­id/keyword­planting/)

indoor (/tag/type­id/keyword­indoor/)

beginner (/tag/type­id/keyword­beginner/)

arduino project (/tag/type­id/keyword­arduino%20project/)

breadboard (/tag/type­id/keyword­breadboard/)

Related

Leaf Light: An Indoor Garden
Monitor (/id/Leaf­Light­An­
Indoor­Garden­Monitor/)
by knsievert
(/id/Leaf­ (/member/knsievert/)
Moisture Sensor with Intel
Galileo (/id/Moisture­Sensor­
with­Intel­Galileo/)
by Pooja_Baraskar
(/id/Moisture­ (/member/Pooja_Baraskar/)
DIY Moisture Sensor With
Intel Galileo (/id/DIY­
Moisture­Sensor­With­Intel­
Galileo/)
(/id/DIY­ by charlesm29
Guardian of the Garden
(/id/Guardian­of­the­Garden­
(/file/FCL4GS3HWNUKSZK/)
1/)
by Explaining Today
(/id/Guardian­ (/member/Explaining+Today/)
Soil Moisture Meter Detection
1 ­ Breadboard (http://www.ebay.com/itm/171705651308?ssPageName=ST... module for Arduino
Gardening (/id/Soil­Moisture­
5 ­ LEDs
Meter­Detection­Module­for­
5 ­ 1k resistors (/id/Soil­ Arduino­G/)

1 ­ Soil Moisture sensor kit (http://www.ebay.com/itm/171705525756?
ssPageName=ST...
1 ­ Arduino Nano (http://www.ebay.com/itm/171728876932?ssPageName=ST...
~8 ­ Assortment of jumpers.

Step 2: Arduino
 9

(/file/F70Y7UQHWNUKOBD/)

(/file/FGSCYXOHWNUKOC0/)

The Code:
 <p>/* </p><p>Innovativetom.com
Flower Pot Soil Mosture Sensor</p><p>A0 ‐ Soil Mosture Sensor
D2:D6 ‐ LEDS 1,2,3,4,5</p><p>LED1 ‐ Green
LED2 ‐ Green
LED3 ‐ Green
LED4 ‐ YELLOW
LED5 ‐ RED</p><p>Connect the Soil Mosture Sensor to anolog input pin 0,
and your 5 led to digital out 2‐6</p><p>*/
int led1 = 2;
int led2 = 3;
int led3 = 4;
int led4 = 5;
int led5 = 6;</p><p>int mostureSensor = 0;</p><p>void setup() {
  // Serial Begin so we can see the data from the mosture sensor in our serial
input window.
  Serial.begin(9600);
  // setting the led pins to outputs
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
  pinMode(led3, OUTPUT);
  pinMode(led4, OUTPUT);
  pinMode(led5, OUTPUT);
}</p><p>// the loop routine runs over and over again forever:
void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(mostureSensor);

Step 3: LEDs

(/file/F7Y177MHWNUKPAP/)

(/file/FONFIHVHWNUKOC2/) (/file/FIP87URHWNUKOC3/)
 (/file/FCRET4NHWNUKOC6/) (/file/FESLK01HWNUKODD/)

***Edit***
Please use resistors when connecting the LEDs to your Arduino!
***Edit***
Connecting the LEDs;
Digital Pin 2 Green.
Digital Pin 3 Green.
Digital Pin 4 Green.
Digital Pin 5 Yellow.
Digital Pin 6 Red.
Connect the cathode or (­) lead from the LED to the Arduino.
**Here you must put a 1k resistor between anode (+) and the positive rail.
Connect the anode or (+) lead from the LED to the + positive rail of the
beadboard. **

Step 4: Wiring

(/file/FRGJ3QDHWNUKOEH/)
 (/file/F1SPC01HWNUKOEI/) (/file/FZV57C6HWNUKOEJ/) (/file/FSFE87BHWNUKOEK/)

In this step we connect the power and ground rails.
From the arduino ground pin connect a short jumper to the blue rail on the
breadboard.
From the arduino 5v Pin we connect a short jumper to the red rail on the
breadboard.
Bond both rails together.

Step 5: The Moisture Sensor

(/file/FH8Z5I9HWNUKOEL/)

(/file/FO5JVORHWNUKOEM/) (/file/FDXBUTTHWNUKOEO/)
 (/file/FCCYI9RHWNUKOET/) (/file/FPDFAZRHWNUKOEW/)

The moisture has very well defined pin out.
Connect the ground to the ground rail, power to the power rail.
Connect the "AC" Labeled pin on the moisture sensor to analog input 0 pin on
the Arduino.
*note, the moisture sensor I have has two outs one labeled "AC" and one
labeled "DC". The "AC", is a serial signal 0­5 volts that when fully dry it outputs 5
volts, when fully wet, 0 volts. The "DC", is configured with the trim pot and is
brought high when the moisture level reaches a desired point.

Step 6: Your Done.

(/file/FGNEYU9HWNUKOF0/)
 (/file/FIUTB70HWNUKSWR/)

(/file/F3FBL25HWNUKOF3/)

Connect up the Arduino and load the code;
Code On Github (https://github.com/Innovativetom/Mosture­Sensor­LEDs)
