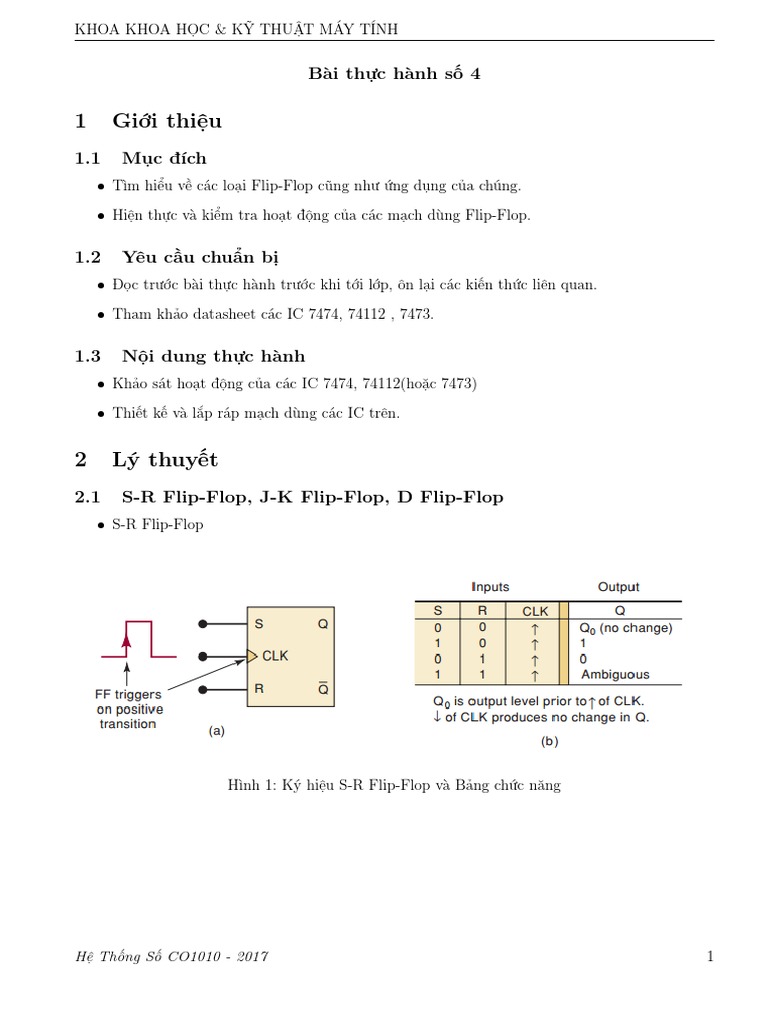

Bài thực hành số 4

1 Giới thiệu
1.1 Mục đích
ˆ Tìm hiểu về các loại Flip-Flop cũng như ứng dụng của chúng.

ˆ Hiện thực và kiểm tra hoạt động của các mạch dùng Flip-Flop.

1.2 Yêu cầu chuẩn bị

ˆ Đọc trước bài thực hành trước khi tới lớp, ôn lại các kiến thức liên quan.

ˆ Tham khảo datasheet các IC 7474, 74112 , 7473.

1.3 Nội dung thực hành

ˆ Khảo sát hoạt động của các IC 7474, 74112(hoặc 7473)

ˆ Thiết kế và lắp ráp mạch dùng các IC trên.

2 Lý thuyết
2.1 S-R Flip-Flop, J-K Flip-Flop, D Flip-Flop
ˆ S-R Flip-Flop

Hình 1: Ký hiệu S-R Flip-Flop và Bảng chức năng

Hệ Thống Số CO1010 - 2017 1

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

ˆ J-K Flip-Flop

Hình 2: Ký hiệu J-K Flip-Flop và Bảng chức năng

ˆ D Flip-Flop

Hình 3: Ký hiệu D Flip-Flop và Bảng chức năng

Hình 4: Hiện thực D Flip-Flop từ J-K Flip-Flop

Hệ Thống Số CO1010 - 2017 2

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

2.2 IC 7474, 74112 và 7473

IC 7474 là IC tích hợp 2 D Flip-Flop

Hình 5: Mạch logic và sơ đồ chân IC 7474

IC 74112 và 7473 là IC tích hợp 2 J-K Flip-Flop

Hình 6: Mạch logic và sơ đồ chân IC 74112

Hệ Thống Số CO1010 - 2017 3

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

Hình 7: Mạch logic và sơ đồ chân IC 7473

3 Ví dụ minh họa
Ví dụ minh họa 1: Khảo sát hoạt động IC 7474

Hình 8: Sơ đồ nối dây mô phỏng các thức hoạt động của IC 7474.

Mô hình mẫu đơn giản thể hiện cách thức hoạt động của IC 7474.

ˆ Mô tả: lắp mạch vào breadboard như hình chú ý sinh viên tự chọn chân cho phù hợp

Thay đổi giá trị Switch và nhấn Button, khảo sát kết quả hiển thị LEDs.

Hệ Thống Số CO1010 - 2017 4

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

4 Bài tập
Câu 1: Khảo sát hoạt động IC 74112(hoặc 7473)
Thực hiện các bước tương tự ví dụ 1. Nguyên tắc: các ngõ vào được nối đến các Switch,chân clock
được nối đến Button, các ngõ ra được nối với LEDs Yêu cầu báo cáo: Lắp ráp thành công mạch(
chụp hình) và hoàn tất Bảng Function 1

J K Clk P RE CR Q
1 1
1 1
1 1
1 1
1 1
1 0
0 1
0 0

Bảng 1: Funtion Table IC 74112

Câu 2: Khảo sát mạch chia tần số.

Mô tả: Dùng IC 7474 lắp mạch theo sơ đồ nguyên lý như Hình 9 sau

Hình 9: Sơ đồ nguyên lý mạch chia tần số.

Yêu cầu báo cáo: ráp mạch, sau đó chụp hình lại mạch và kết quả chạy của mạch. Có thể quay
lại kết quả đo rồi up lên Youtube, sau đó đưa link video vào trong file văn bản báo cáo.Đồng thời
trả lời các câu hỏi sau.

ˆ So sánh tần số nhấp nháy của 2 đèn LED_1 và LED_2 với LED_0

ˆ Nếu muốn tần số output ( như mạch trên thì output được nối với các đèn led) giảm 16 lần
so với input ( như mạch trên thì input là FREQ) thì cần dùng bao nhiêu D flip-flop?

Hệ Thống Số CO1010 - 2017 5

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

Câu 3: Thiết kế mạch register chuyển dữ liệu song song 3-bits sử dụng IC 74112(hoặc 7473)
Mô tả: mạch gồm 2 register 3 bit( sử dụng JK Flip-Flop để hiện thực) nối song song để truyền
dữ liệu. Input cho register nguồn nhập từ Switch, các ngõ ra của 2 register gắn vào LEDs, Chân
clock nối vào Button.
(Sơ đồ khối như hình dưới)

Yêu cầu báo cáo: Vẽ sơ đồ nguyên lý mạch rồi ráp mạch, sau đó chụp hình lại mạch và kết quả
chạy của mạch. Có thể quay lại kết quả đo rồi up lên Youtube, sau đó đưa link video vào trong
file văn bản báo cáo. Đồng thời hoàn thành chuỗi dựa vào Input sau.

ˆ Input: 010 → 100 → 010 → 001 → 111 → 110 → 100 → 110 → 011 → 000

ˆ Register Nguồn: 111 →

ˆ Register Đích: 000 →

Hệ Thống Số CO1010 - 2017 6

KHOA KHOA HỌC & KỸ THUẬT MÁY TÍNH

Câu 4: Thiết kế và hiện thực thanh ghi dịch 4-bits.

Mô tả: X3, X2, X1, X1 lần lượt là 4 pin output. Yêu cầu báo cáo:Vẽ sơ đồ nguyên lý mạch rồi
ráp mạch, sau đó chụp hình lại mạch và kết quả chạy của mạch. Có thể quay lại kết quả đo rồi
up lên Youtube, sau đó đưa link video vào trong file văn bản báo cáo. Hoàn thành waveform sau
Hình 10
(có thể vẽ bằng tool online sau http://wavedrom.com/editor.html)

Hình 10: Waveform
