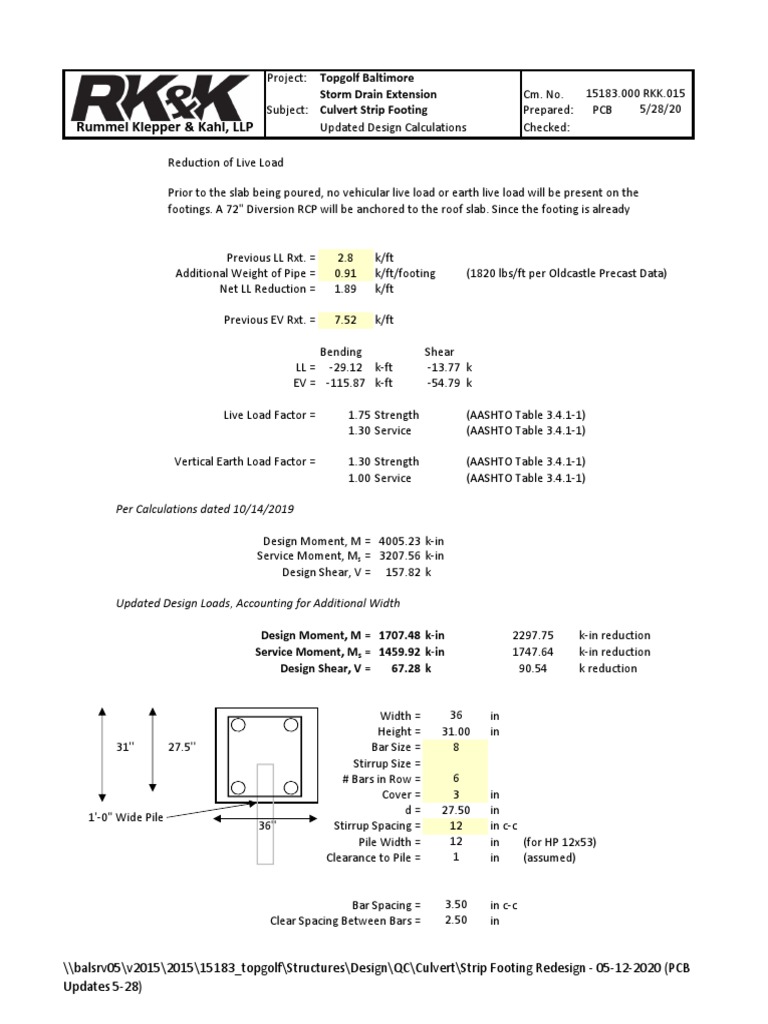

Project: Topgolf Baltimore

Storm Drain Extension Cm. No. 15183.000 RKK.015

Subject: Culvert Strip Footing Prepared: PCB 5/28/20
Rummel Klepper & Kahl, LLP Updated Design Calculations Checked:

Reduction of Live Load

Prior to the slab being poured, no vehicular live load or earth live load will be present on the
footings. A 72" Diversion RCP will be anchored to the roof slab. Since the footing is already

Previous LL Rxt. = 2.8 k/ft

Additional Weight of Pipe = 0.91 k/ft/footing (1820 lbs/ft per Oldcastle Precast Data)
Net LL Reduction = 1.89 k/ft

Previous EV Rxt. = 7.52 k/ft

Bending Shear
LL = ‐29.12 k‐ft ‐13.77 k
EV = ‐115.87 k‐ft ‐54.79 k

Live Load Factor = 1.75 Strength (AASHTO Table 3.4.1‐1)

1.30 Service (AASHTO Table 3.4.1‐1)

Vertical Earth Load Factor = 1.30 Strength (AASHTO Table 3.4.1‐1)

1.00 Service (AASHTO Table 3.4.1‐1)

Per Calculations dated 10/14/2019

Design Moment, M = 4005.23 k‐in

Service Moment, Ms = 3207.56 k‐in
Design Shear, V = 157.82 k

Updated Design Loads, Accounting for Additional Width

Design Moment, M = 1707.48 k‐in 2297.75 k‐in reduction

Service Moment, Ms = 1459.92 k‐in 1747.64 k‐in reduction
Design Shear, V = 67.28 k 90.54 k reduction

Width = 36 in
Height = 31.00 in
31'' 27.5'' Bar Size = 8
Stirrup Size =
# Bars in Row = 6
Cover = 3 in
d = 27.50 in
1'‐0" Wide Pile
36'' Stirrup Spacing = 12 in c‐c
Pile Width = 12 in (for HP 12x53)
Clearance to Pile = 1 in (assumed)

Bar Spacing = 3.50 in c‐c

Clear Spacing Between Bars = 2.50 in

\\balsrv05\v2015\2015\15183_topgolf\Structures\Design\QC\Culvert\Strip Footing Redesign ‐ 05‐12‐2020 (PCB
Updates 5‐28)
 Project:
Topgolf Baltimore
Storm Drain Extension Cm. No. 15183.000 RKK.015
Subject: Culvert Strip Footing Prepared: PCB 5/28/20
Rummel Klepper & Kahl, LLP Updated Design Calculations Checked:
Per AASHTO 5.10.3.1, the clear distance between bar shall not be less than the largest of:

1.5 Bar Diameters = 1.50 in <‐‐‐ Controls

1.5x Max Aggregate Size = 1.50 in (SHA Table 901A, 1" Max)
or 1.50 in

2.50 in > 1.5 in OK

f'c =  4000 psi (Sheet 10 of 14)

fy = 60000 psi (Sheet 10 of 14)

Bending Check:

Compute depth of the concrete stress block, a (assuming steel has yielded):

  a C = 0.85(f'c)ab
a = Asfy/0.85f'cb = 2.3235 in
d

T = Asfy
Compute moment capacity:

Φ =  0.9 5.5.4.2

ΦMN = ΦAsfy(d‐a/2) = 6741535 in‐lb = 6742 k‐in 5.6.3.2.2‐1

6741.5 k‐in > 1707.5 k‐in , OK

Check maximium spacing requirements (per AASHTO 5.6.7):

Maximum Bar Spacing = 3.500 in c‐c

ɣe = 0.75 (AASHTO 5.6.7‐1, Class 2 Exposure assumed)
dc = 3.50 in
βs = 1 + [dc/0.7(h‐dc)] = 1.18
Ms = 1459.92 k‐in
As = 4.74 in2
ρ = As/bd = 0.0048
n = Es/Ec = 6.80
k = ((2ρn)+(ρn)2)0.5 ‐ ρn = 0.22
j = 1 ‐ k/3 = 0.93
fss = Ms/djAs = 12.11 ksi
s ≤ (700ɣe/βsfss) ‐ 2dc = 29.69 > 3.5'' Spacing, OK

\\balsrv05\v2015\2015\15183_topgolf\Structures\Design\QC\Culvert\Strip Footing Redesign ‐ 05‐12‐2020 (PCB
Updates 5‐28)
 Project: Topgolf Baltimore
Storm Drain Extension Cm. No. 15183.000 RKK.015
Subject: Culvert Strip Footing Prepared: PCB 5/28/20
Rummel Klepper & Kahl, LLP Updated Design Calculations Checked:

Shear Check:

VN = VC + VS 5.7.3.3‐1
OR
VN = 0.25f'cbvdv 5.7.3.3‐2

where:

Vc = 0.0316β(f'c)0.5bvdv 5.7.3.3‐3
β = 2.0 5.7.3.4
dv = 0.72h = 22.32 in 5.7.2.8
OR
dv = 0.9de = 24.75 in <‐‐ Controlling dv

bv = b = 36 in 5.7.2.8
Vc = 112.62 k

Vs =Avfydvcotθ/s = 0.0 k (Assumes θ = 45 deg.) C5.7.3.3‐1

ΦVN = 0.9(VC +VS) = 101.36 k
OR
ΦVN = 0.9(0.25f'cbvdv) = 801.90 k

ΦVN = 101.36 k

101.4 k > 67.3 k , OK
