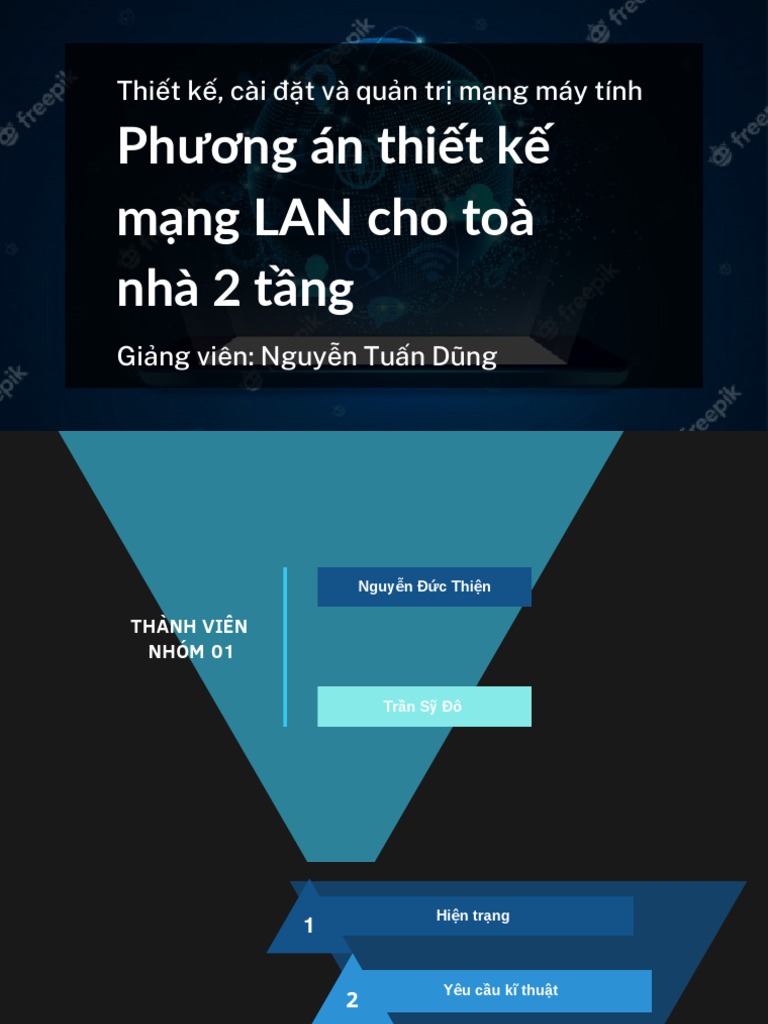

Thiết kế, cài đặt và quản trị mạng máy tính

Phương án thiết kế
mạng LAN cho toà
nhà 2 tầng
Giảng viên: Nguyễn Tuấn Dũng
 Nguyễn Đức Thiện

THÀNH VIÊN
NHÓM 01

Trần Sỹ Đô
 Hiện trạng
1

Yêu cầu kĩ thuật

2

Xây dựng hệ thống kết nối internet

3

Thống kê khối lượng, giá tiền

4 vật tư

NỘI DUNG
Phương án khi cần sửa chữa và
5 mở rộng
MỤC TIÊU

Đưa ra đề xuất xây dựng hệ thống mạng LAN cho tòa nhà văn phòng 2 tầng.
Mạng LAN xây dựng theo kiến trúc phân cấp mức access, distribution, sử dụng
VLAN để phân tách các mạng con.
Khu vực tập trung thiết bị mạng, 3 máy chủ (Web, DHCP, E-mail) đặt tại phòng
máy chủ nằm trong phòng kỹ thuật.
Có kết nối wifi không dây dành ở quầy lễ tân và phòng họp cho khách hàng đến
hoặc các buổi họp.
Cấp phát địa chỉ động bằng DHCP theo mạng con.
Công ty kết nối với Internet qua một thiết bị Router riêng.
HIỆN TRẠNG

Tầng 1 Tầng 2

Phòng kĩ thuật Phòng Kinh doanh

Sảnh lễ tân Phòng tổ chức
Phòng kế toán Phòng họp
Phòng phó giám đốc Phòng giám đốc
Phòng hành chính
YÊU CẦU KĨ THUẬT

1. Kiến trúc hệ thông mở

2. Khả năng quản trị hệ thống
3. Bảo mật và an toàn dữ liệu
4. Hiệu năng sử dụng
5. Tính linh hoạt và khả năng mở rộng
XÂY DỰNG HỆ THỐNG MẠNG

Phòng kỹ thuật tại tầng 1 làm phòng máy chủ trung tâm cho hệ thống
điện nhẹ để đặt thiết bị sử dụng chung cho văn phòng. Theo đó, các kết
nối mạng LAN từ outlet người dùng sẽ tập trung về tủ thiết bị này và các
tủ phân tầng tại các phòng ban thuộc văn phòng. Các kết nối từ máy
trạm của các nút được nối chung vào cùng Switch phân tầng riêng cho
từng phòng, theo đó máy trạm sẽ hoạt động tại hệ thống mạng của
phòng ban sử dụng.
A. Mô hình vật lí
A. Mô hình vật lí
B.Sơ đồ đi cáp
B.Sơ đồ đi cáp
C. Sơ đồ logic
D. QUẢN LÍ VÀ CẤP PHÁT ĐỊA CHỈ IP
THỐNG KÊ KHỐI LƯỢNG VÀ GIÁ TIÊN VẬT TƯ
Nguồn: https://www.sieuthivienthong.com

STT Tên thiết bị Số lượng Thành tiền (VND)

1 Router CISCO888-SEC-K9 1 11.976.000

2 Switch Cisco Layer 3 WS-C2960L-8TS-LL 2 23.140.000

3 Switch CISCO Catalyst 2960 WS-C2960-24TC-S 10 87.100.000

4 Router Wifi 6 Gigabit TP-Link Archer 2 7.580.000

5 Cáp mạng Cat6 UTP AMTAKO 6100 300(m) 690.000

6 Đầu mạng RJ45 1 (hộp) 540.000

7 Chi phí phát sinh

13.000.000

TỔNG CỘNG 144.026.000
CÁC PHƯƠNG ÁN KHI CẦN SỬA CHỮA VÀ
MỞ RỘNG

A.PHƯƠNG ÁN DỰ PHÒNG TRONG TRƯỜNG HỢP

GẶP SỰ CỐ
Có phương án dự phòng 1-1 cho các kết nối
switch- switch, đảm bảo khả năng sửa lỗi, cách ly
sự cố.
Sử dụng 2 switch layer 3 cấu hình HSRP
Thường xuyên nâng cấp các phương pháp bảo
mật để phòng chống rò rỉ thông tin.
CÁC PHƯƠNG ÁN KHI CẦN SỬA CHỮA VÀ
MỞ RỘNG

B.PHƯƠNG ÁN MỞ RỘNG KHI SỐ LƯỢNG NÚT MẠNG

GIA TĂNG
Nâng cấp lên 2 switch phân phối
Sử dụng switch riêng cho từng phòng ban đề phòng
trường hợp phòng ban mở rộng quy mô nhân sự.
Tăng số lượng nút mạng trên mỗi vlan
Nâng cấp cáp mạng để tốc độ truyền tải cao hơn.
