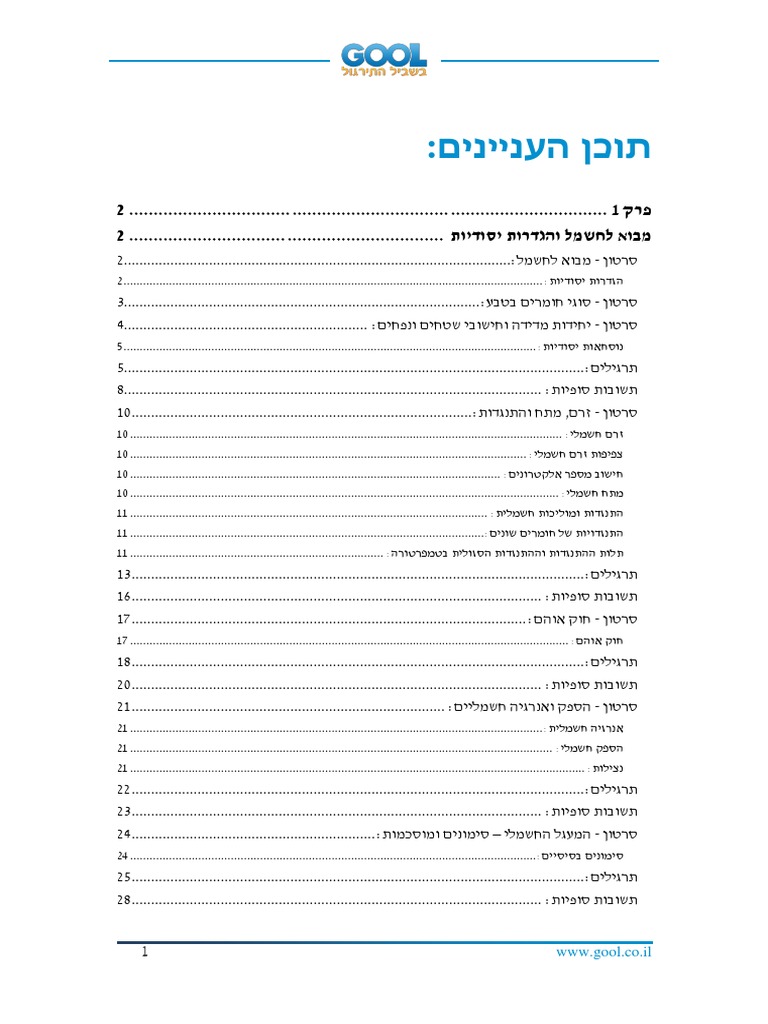

תוכן העניינים:
פרק 2 ................................. ................................ ................................ 1
מבוא לחשמל והגדרות יסודיות 2 ................................ ................................
סרטון -מבוא לחשמל2....................................................................................................:
הגדרות יסודיות2 ................................................................................................................................. :
סרטון -סוגי חומרים בטבע3............................................................................................ :
סרטון -יחידות מדידה וחישובי שטחים ונפחים4............................................................... :
נוסחאות יסודיות5 ............................................................................................................................... :
תרגילים5.......................................................................................................................:
תשובות סופיות8............................................................................................................ :
סרטון -זרם ,מתח והתנגדות10 ........................................................................................:
זרם חשמלי10 ..................................................................................................................................... :
צפיפות זרם חשמלי10 .......................................................................................................................... :
חישוב מספר אלקטרונים10 .................................................................................................................. :
מתח חשמלי10 .................................................................................................................................... :
התנגדות ומוליכות חשמלית11 .............................................................................................................. :
התנגדויות של חומרים שונים11 .............................................................................................................:
תלות ההתנגדות וההתנגדות הסגולית בטמפרטורה11 .............................................................................. :
תרגילים13 .....................................................................................................................:
תשובות סופיות16 .......................................................................................................... :
סרטון -חוק אוהם17 ...................................................................................................... :
חוק אוהם17 ....................................................................................................................................... :
תרגילים18 .....................................................................................................................:
תשובות סופיות20 .......................................................................................................... :
סרטון -הספק ואנרגיה חשמליים21 ................................................................................. :
אנרגיה חשמלית21 ............................................................................................................................... :
הספק חשמלי21 .................................................................................................................................. :
נצילות21 ............................................................................................................................................ :
תרגילים22 .....................................................................................................................:
תשובות סופיות23 .......................................................................................................... :
סרטון -המעגל החשמלי – סימונים ומוסכמות24 ............................................................... :
סימונים בסיסיים24 .............................................................................................................................:
תרגילים25 .....................................................................................................................:
תשובות סופיות28 .......................................................................................................... :
1 www.gool.co.il
פרק 1
מבוא לחשמל והגדרות יסודיות
סרטון -מבוא לחשמל:
ישנם 3כוחות מרכזיים בטבע:
.1כוח המשיכה.
.2הכוח החשמלי.
.3הכוח המגנטי.
במסגרת קורס זה נתמקד בכוחות החשמליים והמגנטיים הקיימים במעגלים
חשמליים.
הגדרות יסודיות:
מטען חשמלי:
תכונה פיזיקאלית של החומר הגורמת לאינטראקציה חשמלית עם מטענים אחרים.
מטען חשמלי יכול להיות חיובי או שלילי .גוף הטעון במטען חיובי הוא גוף המורכב
מיונים חיוביים (שיחרר ממנו אלקטרונים לסביבה) .גוף הטעון במטען שלילי הוא
גוף המורכב מיונים שליליים (קיבל אלקטרונים מהסביבה) .מטען מסמנים באות Q
ויחידותיו הן קולון ) , ( cכגון. Q = 2c :
. q p = +1.6 10−19 c , qe = −1.6 10−19 c מטען אלקטרון ופרוטון:
שדה חשמלי:
כוח חשמלי ליחידת מטען הפועל על גוף במרחב.
שדה חשמלי פועל על גופים הטעונים במטען חשמלי במצב סטטי ובזמן תנועה.
N
. שדה חשמלי מסומן באות Eויחידותיו:
c
2 www.gool.co.il
כוח חשמלי:
כוח שמרגיש גוף הטעון במטען qבתווך בו שורר שדה חשמלי . E
כוח חשמלי נתון בנוסחה . F = qE :יחידות הכוח הן ניוטונים ) . ( N
תנועת מטענים ביחס לשדה חשמלי:
מטענים חיוביים ינועו עם כיוון השדה החשמלי ומטענים שליליים ינועו נגד כיוון
השדה החשמלי.
שדה מגנטי:
תכונה מרחבית המפעילה כוחות מגנטיים על גופים הטעונים במטען חשמלי בתנועה.
שדה מגנטי מסומן באות Bויחידותיו הן טסלה ) . (T
כוח מגנטי:
כוח שמרגיש גוף הטעון במטען qונע במהירות vבתוך תווך שבו שורר שדה
מגנטי Bכאשר הזווית שבין כיוון השדה לתנועת הגוף היא .
את הכוח המגנטי ניתן לחשב ע"י. FM = qBv sin :
סרטון -סוגי חומרים בטבע:
בטבע ישנם כ 118-חומרי יסוד קרויים יסודות ומהם ניתן ליצור ,ע"י תרכובות
וכדומה ,כל חומר שקיים במציאות שלנו .תכונות החומרים המרכזיות על פרטים
ניתן למצוא בטבלה הנקראת הטבלה המחזורית .במסגרת לימודי החשמל נתעניין
בחלוקה של החומרים ל 3-סוגים:
.1חומרים מוליכים -מספר גדול של אלקטרונים חופשיים.
.2חומרים מבודדים -מספר קטן של אלקטרונים חופשיים.
.3חומרים המוליכים למחצה -מתנהג כמוליך וכמבודד לפי תנאים משתנים.
3 www.gool.co.il
סרטון -יחידות מדידה וחישובי שטחים ונפחים:
טבלת האותיות והסימונים לסדרי הגודל המקובלים:
ערך המכפלה שם לועזי סימון גודל תחילית
1,000,000,000,000 1012
T Tera טֶ ָרה
1,000,000,000 109 G Giga גִ יגָה
1,000,000 10 6 M Mega מֶ גָה
1,000 103 k Kilo ִקילֹו
10 101 da Deca ד ָקה
1 1 גודל מקורי Unit
0.1 10 −1 d Deci דצִ י
0.01 10 −2 c Centi סנ ְִטי
0.001 10 −3 m Mili ִמילִי
0.000001 10 −6 Micro יקרֹו ִמ ְ
0.000000001 10 −9 n Nano נָנֹו
0.000000000001 10−12 p Pico פִ יקֹו
0.000000000000001 10−15 f Femto פ ְמטֹו
4 www.gool.co.il
נוסחאות יסודיות:
שטח עיגול: שטח מלבן: שטח ריבוע:
נפח גליל: נפח תיבה:
תרגילים:
)1כתוב את הגדלים הבאים במטרים בלבד ) : ( m
8.751km ג. 7.6km ב. 5km א.
7cm ו. 45cm ה. 6.4Mm ד.
6mm ט. 89mm ח. 542mm ז.
יב90 m . יא3 m . 0.28mm י.
טו4870 m . יד1080 m . 470 m יג.
7600nm יח. 325nm יז. 3nm טז.
5 www.gool.co.il
)2פשט את הגדלים הבאים ע"י כתיבה עם סדר הגודל המתאים:
7225m ג. 5600m ב. 4000m א.
0.06m ו. 0.5m ה. 8, 700, 000m ד.
0.404m ט. 0.892m ח. 0.003m ז.
0.00000004m יב. 0.000069m יא. 0.00047m י.
)3כתוב את הגדלים הבאים במטר ריבועי ) ( m2עם סדר הגודל המתאים:
450cm 2 ג. 5.77km 2 ב. 4km 2 א.
320mm 2 ו. 51cm 2 ה. 80cm 2 ד.
1mm 2 ט. 6mm 2 ח. 90mm 2 ז.
)4כתוב את הגדלים הבאים במטר מעוקב ) ( m3עם סדר הגודל המתאים:
6cm3 ג. 240cm 3 ב. 3500cm3 א.
2mm 3 ו. 68mm3 ה. 4773mm3 ד.
7km 3 ט. 54nm3 ח. 641 m3 ז.
)5כתוב בגרמים ) ( gאת הגדלים הבאים עם סדר הגודל המתאים:
370kg ג. 65.2kg ב. 3kg א.
4.2mg ו. 50mg ה. 670mg ד.
7841 g ט. 352 g ח. 6 g ז.
6 www.gool.co.il
)6ענה על השאלות הבאות:
? 540mL א .כמה ליטרים יש בנפח של
? 6525mL ב .כמה ליטרים יש בנפח של
ג .כמה מילי-ליטר ) ( mLיש ב? 0.4L -
ד .כמה מילי-ליטר ) ( mLיש ב? 3.2L -
)7חשב את השטחים של הצורות הבאות:
ג. ב. א.
ו. ה. ד.
)8חשב את הנפחים של הצורות הבאות:
ב. א.
7 www.gool.co.il
תשובות סופיות:
)1להלן הגדלים:
8751m ג. 7600m ב. א5000m .
0.07m ו. 0.45m ה. 6, 400, 000m ד.
0.006m ט. 0.089m ח. 0.542m ז.
0.00009m יב. 0.000003m יא. 0.00028m י.
0.00487m טו. 0.00108m יד. 0.00047m יג.
0.0000076m יח. 0.000000325m יז. 0.000000003m טז.
)2להלן הגדלים:
7.225km ג. 5.6km ב. א4km .
6cm ו. 50cm ה. 8.7Mm ד.
404mm ט. 892mm ח. 3mm ז.
40nm יב. יא69 m . 470 m י.
)3להלן הגדלים:
0.045m 2
ג. 5.77 10 m 6 2
ב. א4 106 m 2 .
32 10 −5 m 2 ו. 51 10 −4 m 2 ה. 8 10−3 m 2 ד.
10−6 m 2 ט. 6 10−6 m 2 ח. 9 10−5 m 2 ז.
)4להלן הגדלים:
−6 −4
6 10 m 3
ג. 2.4 10 m 3
ב. א3.5 10−3 m3 .
2 10−9 m3 ו. 6.8 10−8 m3 ה. 4.773 10 −6 m3 ד.
7 109 m3 ט. 5.4 10−26 m3 ח. 6.41 10 −16 m3 ז.
8 www.gool.co.il
:) להלן הגדלים5
3.7 105 g .ג 6.52 104 g .ב 3 103 g .א
0.0042g .ו 0.05g .ה 0.67g .ד
7.84110−3 g .ט 3.52 10−4 g .ח 6 10−6 g .ז
. 3200mL .ד 400mL .ג 6.525L .ב 0.54L .) א6
. 4.9 10 m . ד9 10−6 m 2 .ג
−7 2
40 10 m . ב25 10−6 m 2 .) א7
−9 2
. 2.25 10−8 m2 .ו 3.2 10 −7 m 2 .ה
. 1.104 10−7 m3 .ב 1.28 10−6 m3 .) א8
9 www.gool.co.il
סרטון -זרם ,מתח והתנגדות:
זרם חשמלי:
Q
=.I כמות המטענים העוברים בחומר ,דרך חתך ששטחו Aבפרק זמן : T
T
C
= .I = A קשרים בין יחידות:
sec
צפיפות זרם חשמלי:
I
= .J צפיפות הזרם מוגדרת בתור סך הזרם Iליחידת שטח : A
A
A A
= .J 2
קשרים בין יחידות= 10−6 2 :
mm m
חישוב מספר אלקטרונים:
Q
=N מספר האלקטרונים העוברים במטען כולל של Qהוא:
qe
הוא מטען האלקטרון. qe = 1.6 10−19 c כאשר:
מתח חשמלי:
מתח חשמלי הוא הפרש פוטנציאלים. U = v2 − v1 :
יחידות. U = v :
10 www.gool.co.il
התנגדות ומוליכות חשמלית:
מוליכות חשמלית מתוארת כמידת הקלות שבה חומר מאפשר לתנועת מטענים
חופשיים דרכו .המוליכות מציינת את היחס שבין הזרם למתח החשמלי על פני
I
= . G = . Gיחידות= s : חומר מסוים:
U
ההתנגדות החשמלית של חומר מוגדרת בתור היכולת של חומר להתנגד לתנועת
U
= .R מטענים חופשיים דרכו והיא שווה ליחס שבין המתח לזרם שעל פני החומר:
I
קשרים בין יחידות. R = :
קשר בין מוליכות להתנגדות. RG = 1 :
התנגדויות של חומרים שונים:
התנגדותו של חומר באורך Lעם שטח חתך Aובעל התנגדות סגולית תחושב
L
R = כאשר. L = m , A = m 2 , = m : באופן הבא:
A
טבלת התנגדות סגולית של חומרים שונים:
התנגדות סגולית בטמפרטורת
mm 2
סוג החומר
החדר ) ( 20C − 25Cביחידות
m
0.064 אבץ
0.027 אלומיניום
0.12 ברזל
0.028 זהב
0.055 טונגסטן
0.016 כסף
1 כרום-ניקל
0.018 נחושת
0.078 ניקל
0.22 עופרת
0.075 פליז
0.5 קונסטנטן
mm2
. קשרים בין מעברי יחידות= 10−6 m :
m
תלות ההתנגדות וההתנגדות הסגולית בטמפרטורה:
11 www.gool.co.il
ההתנגדות הסגולית בטמפרטורה Tשל חומר בעל מקדם טמפרטורה והתנגדות
סגולית בטמפרטורת החדר , T0 = 20C ,של ) ( 0היא. (T ) = ( 0 ) (1 + (T − T0 ) ) :
ההתנגדות של חומר באורך Lעם שטח חתך Aובעל התנגדות סגולית ) (T
בטמפרטורה השונה מטמפרטורת החדר יחושב ע"יR (T ) = R ( 0 ) (1 + (T − T0 ) ) :
כאשר ) R ( 0היא התנגדות החומר בטמפרטורת החדר.
12 www.gool.co.il
תרגילים:
)1מצא את המטען העובר בתיל במשך 3שניות אם ידוע כי סך הזרם
הנמדד הוא . I = 12mA
)2מצא את סך המטען שעובר בתיל במשך שעה אם ידוע כי הזרם
הנמדד הוא . I = 6 A
)3צרכן צורך מטען כולל של 12kCבמשך 8שעות .מה הזרם שיקבל הצרכן?
)4צרכן צורך מטען כולל של 480kCבמשך יממה שלמה ( 24שעות).
מה תהיה עוצמת הזרם?
)5מהי צפיפות הזרם של מוליך בעל שטח חתך אחיד של 1mm 2אם ידוע כי הזרם
הכולל שעבר בו הוא . 5mA
חשב את צפיפות הזרם שעובר דרך מוליך בעל שטח חתך אחיד של 4.5mm 2 )6
−4
אם ידוע כי במשך חצי דקה עבר בו מטען כולל של . 3 10 C
A
. 4 10 −3מצא את שטח החתך של צפיפות הזרם של מוליך כלשהו היא )7
cm 2
מוליך זה אם ידוע כי במשך דקה עבר בו מטען של . 24 C
)8כמה אלקטרונים עוברים דרך תיל מוליך שזורם בו זרם של 20mA
במשך 4שניות?
)9כמה אלקטרונים דרושים כדי להעביר זרם של 3Aדרך תיל מוליך במשך
שעה?
13 www.gool.co.il
)10כמות של Nאלקטרונים עוברים דרך תיל מוליך במשך 15דקות .צפיפות
A
3ושטח החתך של המוליך הוא ריבוע בעל אורך צלע הזרם שנמדדה היא
mm 2
של . 2mmמצא את . N
)11חשב את ההתנגדות של תיל גלילי מאלומיניום בעל רדיוס של 0.5mm
באורך של . 3m
)12חשב את ההתנגדות של תיל נחושת ריבועי בעל צלע של 4mmבאורך של . 15m
)13חשב את ההתנגדות של תיל כסף מלבני בעל שטח חתך של 2mm x 6mm
ובאורך כולל של . 65cm
)14נתון תיל מתכתי מיקרוסקופי העשוי נחושת בעל שטח חתך מעגלי בקוטר
של 0.2 mובאורך כולל של 5מטרים .מהי התנגדותו ומוליכותו של תיל זה?
)15מה צריך להיות שטח החתך של תיל ריבועי מאלומיניום אם רוצים לקבל
התנגדות כוללת של 10עבור אורך כולל של ? 4m
)16באיזה אורך צריך להיות תיל כסף גלילי בעל רדיוס של 3mmכדי לקבל
מוליכות כוללת של ? 20ms
)17מצא את ההתנגדות הסגולית של נחושת עבור הטמפרטורות ומקדמי
הטמפרטורות הבאים:
. = 3.2 10−3 C −1 א, T = 300C .
. = 3.2 10−3 C −1 ב, T = 650C .
. = 5.5 10−3 C −1 , T = 120C ג.
. = 5.5 10−3 C −1 ד, T = 875C .
14 www.gool.co.il
)18מצא באיזה טמפרטורה ההתנגדות הסגולית של חומר בעל = 4 10−3 C −1
תגדל פי .3
)19חשב את ההתנגדות של תיל מוליך בטמפרטורה של 200Cאם ידוע
כי ההתנגדות שלו בטמפרטורת החדר היא 40וכי מקדם הטמפרטורה
שלו הוא . 4.5 10−3 C −1
)20חשב את ההתנגדות של מוליך ריבועי העשוי מניקל בעל אורך צלע של 1mm
ובאורך כולל של 8mבטמפרטורה של . 250Cנתון. = 5 10−3 C −1 :
15 www.gool.co.il
:תשובות סופיות
. 36mC )1
. 21.6mC )2
. 0.416A )3
. 5.55A )4
A
. 5k )5
m2
A
. 2.22 )6
m2
. 10−8 m 2 )7
. אלקטרונים5 1017 )8
. אלקטרונים6.75 1022 )9
. N = 6.75 1022 )10
. 0.103 )11
. 0.016 )12
. 6.66m )13
. R = 2.86M , G = 0.35 s )14
. A = 1.08 10−8 m 2 )15
. L = 88.357km )16
. ( 650 ) = 0.054 m . ב, ( 300 ) = 0.034 m .) א17
. ( 875 ) = 0.1m . ד, (120 ) = 0.028m .ג
. 520C )18
. 72.4 )19
.1.34 )20
16 www.gool.co.il
סרטון -חוק אוהם:
חוק אוהם:
עבור חומר מסוים ,הנמצא בין שתי נקודות פוטנציאל שונות במרחב היוצרות
מתח Uלאורכו ובו זורם זרם , Iההתנגדות שלו מוגדרת בתור היחס שבין
U
= .R המתח לזרם:
I
U U
= .R =, I צורות הכתיבה של חוק אוהם, U = IR :
I R
הערות:
.1נגד הוא רכיב פאסיבי ,כלומר רכיב שמגיב ביחס ישיר למתח המורגש עליו
והזרם שעובר דרכו.
.2החוטים במעגל החשמלי הם אידיאליים ,ז"א ללא התנגדות. R = 0 :
.3מתח בין שתי נקודות יחושב U AB = vB − vA :ולכן. U AB = −U BA :
17 www.gool.co.il
תרגילים:
)1על נגד נופל מתח של 20vוזורם בו זרם של . 4Aמהי התנגדותו?
)2נגד מוחזק בקצה אחד שלו בפוטנציאל של 4vובקצהו השני בפוטנציאל
של . 28vידוע כי התנגדותו היא . 500מה הזרם העובר דרכו?
)3דרך נגד זורם זרם של 16mAוהמתח הנמדד עליו הוא . 80v
מהי מוליכות הנגד?
)4בצידו האחד של נגד בעל התנגדות של 1kנמדד פוטנציאל של . 5v
המטען הכולל העובר דרך נגד זה במשך 3שעות הוא . 4.32C
מהו הפוטנציאל בצידו השני של הנגד?
)5על תיל נחושת באורך של 3מטרים נמדד מתח של . 0.2v
מה צריך להיות שטח החתך של התיל בכדי שיעבור בו זרם של ? 2mA
A mm2
3 של בצפיפות זרם עובר 2 דרך נגד עם התנגדות סגולית של )6
mm 2 m
במשך חצי שעה .הפוטנציאל בקצה אחד של הנגד הוא −3vואורכו הוא 2.3
מטרים .ידוע כי סך המטען שעבר דרך נגד זה הוא . 54C
מה הזרם שעובר בנגד? א.
מהו שטח החתך של הנגד? ב.
מהי התנגדותו? ג.
באיזה פוטנציאל מוחזק הקצה השני של הנגד? ד.
18 www.gool.co.il
)7חוט המשמש כנגד עם התנגדות סגולית של 4.5mבטמפרטורת החדר ,נמצא
בתווך שבו הטמפרטורה היא . 170Cידוע כי שטח החתך של החוט הוא
8.8cm 2וכי מקדם הטמפרטורה שלו הוא . = 4.26 10−3 C −1 :הזרם שנמדד
דרך חוט זה הוא 2Aבמשך 24שעות.
מצא את ההתנגדות הסגולית של חוט זה בטמפרטורה הנוכחית. א.
מצא את סך כל המטען שעובר דרך חוט זה. ב.
כמה אלקטרונים עוברים דרך החוט בסה"כ? ג.
מהי צפיפות הזרם? ד.
מצא באיזה אורך צריך להיות החוט כדי שמוליכותו תהיה 5ms ה.
בטמפרטורה הנתונה.
אם קצה אחד של חוט מוחזק בפוטנציאל של , 4.5vבאיזה פוטנציאל יש ו.
להחזיק את הקצה השני עבור חוט באורך של ? 3mm
)8נגד מחובר במעגל כך שזורם דרכו זרם מנקודה Aלנקודה .B
בטבלה שלפניך מתוארים תוצאות מדידות שונות .מלא את החלקים
החסרים:
הפרש פוטנציאל פוטנציאל מקרה התנגדות מוליכות זרם
פוטנציאלים בנקודה B חשמלית חשמלי בנקודה A חשמלית
U AB
20v 30v 0.1s 1
3v 2A 2 2
6v 10v 1A 3
12v 0v 0.05s 4
70v 50v 5A 5
19 www.gool.co.il
תשובות סופיות:
. 5 )1
. 48mA )2
. 0.2ms )3
5.4v )4או 4.6vתלוי בכיוון הזרם.
. 5.4 10−8 m 2 )5
ד 10.8v .או . −16.8v ג460 . ב0.01mm2 . )6א30mA .
ג 1.08 1024 .אלקטרונים. ב172.8kC . )7א (170 ) = 7.375m .
A
ו 54.7875v .או −45.7875vתלוי בכיוון הזרם. ה23.8mm . 2.27k ד.
m2
)8להלן הטבלה המלאה:
פוטנציאל פוטנציאל הפרש מקרה התנגדות מוליכות זרם
פוטנציאלים בנקודה חשמלית חשמלית חשמלי בנקודה
U AB B A
20v 10v 30v 2A 0.1s 10 1
4v 3v 7v 2A 0.5s 2 2
6v 4v 10v 1A 0.166s 6 3
12v 0v 12v 0.6A 0.05s 20 4
70v −20v 50v 5A 71.42ms 14 5
20 www.gool.co.il
סרטון -הספק ואנרגיה חשמליים:
אנרגיה חשמלית:
אנרגיה חשמלית האגורה במטען qהשרוי במתח U ABהיא. E = q U AB :
קשרים בין יחידות. E = J = C v :
הספק חשמלי:
E
= .P הספק של גוף מוגדר בתור האנרגיה ליחידת זמן של הגוף:
T
הספק החשמלי של רכיב עם זרם Iהשרוי במתח U ABשהתנגדותו Rיחושב באופן
U2
= . P = IU = I 2 R הבא:
R
J
= . P = w קשרים בין יחידות:
sec
הערה:
כוח סוס אחד שווה ל. 746w -
נצילות:
היחס שבין האנרגיה המנוצלת במערכת , EConsumer ,לבין האנרגיה המושקעת
EConsumer
= . בה ETotal ,מוגדר בתור נצילות המערכת ויחושב:
ETotal
PConsumer
= . ניתן גם לחשב נצילות גם לפי יחס ההספקים הנ"ל:
PTotal
הנצילות היא גודל שברי חסר יחידות.
21 www.gool.co.il
תרגילים:
)1על נגד שהתנגדותו 5kנמדד הספק של . 45mw
א .מה הזרם העובר דרך הנגד?
ב .מהו מפל המתח שעל פני הנגד?
ג .כמה אנרגיה הושקעה בנגד במשך שעה אחת?
)2על תיל כסף באורך של 5kmנמדד מתח של . 15v
ידוע כי שטח החתך של התיל הוא . 16mm 2
א .חשב את הספק התיל.
ב .חשב את האנרגיה המושקעת בתיל במשך 3שעות עבודה.
)3על תיל נחושת באורך של 200mושטח חתך של 0.36mm 2זורם זרם של . 5A
א .חשב את הספק התיל.
ב .חשב את כמות המטען שעברה בתיל במשך שעתיים.
)4על נגד מסוים נמדד בצידו האחד פוטנציאל של 40vומצידו האחר
פוטנציאל של . 20v
א .חשב את ערכו של הנגד על מנת לקבל הספק של . 200w
ב .חשב את עוצמת הזרם בנגד עבור הספק זה.
ג .חשב את האנרגיה שיש להשקיע בנגד על מנת שיזרום דרכו זרם
של 4Aלמשך שעתיים.
ד .מה צריך להיות ערכו של פיוז שיש לחבר לנגד אם ידוע כי הספקו
המקסימלי הוא ? 450w
)5על קומקום חשמלי ביתי לחימום מים רשום ( 230v / 2000wמשמעות
הדבר היא שהקומקום מיועד לעבוד במתח של 230vוצורך הספק מהרשת של .) 2000w
א .חשב את התנגדות גוף החימום של הקומקום.
ב .מהו ההספק שצורך הקומקום מהרשת אם מתח הרשת הוא ? 115v
ג .גוף החימום של הקומקום התקלקל .לרשות הטכנאי שבא לתקן אותו
היה גוף חימום שרשום עליו . 115v / 2000wהאם לדעתך מותר לטכנאי
להתקין את גוף החימום שברשותו בקומקום? נמק את תשובתך בעזרת
חישוב מתאים אם ידוע כי כבל ההזנה של הקומקום והמבטח שבלוח
החשמל ממנו ניזון הקומקום מיועדים לזרם נקוב של ( 16Aכלומר אסור
שהזרם שיצרוך הקומקום יעלה מעל לערך זה).
)6בבית שמוזן ממתח רשת החשמל של 220vמחוברים ומופעלים המכשירים הבאים:
22 www.gool.co.il
מחשב שזורמים דרכו 1.5Aאשר עבד במשך 4וחצי שעות. .i
מזגן של 2.5כ"ס עבד במשך 3שעות ורבע. .ii
4נורות שכל אחת מהן צורכת 75wדלקו במשך שעתיים וחצי. .iii
מערכת קולנוע ביתית בעלת התנגדות כוללת של 150עבדה במשך שעה. .iv
מהי עלות האנרגיה הכללית של המכשירים כאשר ידוע כי העלות הכספית של
כל יחידת kWhהיא 50אגורות?
תשובות סופיות:
ג. 162J . ב15v . )1א3mA .
ב. 486kJ . )2א45w .
ב. 36kC . )3א250w .
ד .פיוז של . 15A ג230.4kJ . ב10A . 2 )4א.
ג .אסור להתקין כי הזרם יהיה . 17.39 A 16 A ב500w . )5א26.45 .
. W1 = 1.485kwH , W2 = 6.061kwH , W3 = 0.75kwH , W4 = 0.322kwH )6
העלות הכללית תהיה .₪ 4.309
23 www.gool.co.il
סרטון -המעגל החשמלי – סימונים ומוסכמות:
סימונים בסיסיים:
מקור מתח נגד
R
U
N
חיבור נגדים בטור. RT = Ri = R1 + R2 + R3 + ... + RN :
i =1
הערה:
מקור המתח קרוי גם כא"מ (כוח אלקטרו-מניע) ומסמנים אותו באות .E
מוסכמות:
.1הזרם במעגל מוגדרת בתור תנועת מטענים חיוביים והולך מהפוטנציאל הגבוה
לפוטנציאל הנמוך.
.2הזרם במקור המתח הולך מהפוטנציאל הנמוך לגבוה – דרך הקו המקביל
הקצר כלפי הקו הארוך.
.3נקודת הפוטנציאל של הקו הקטן של מקור המתח תהיה 0vוביחס אליה
ימדדו כל נקודות הפוטנציאל במעגל.
.4החוטים במעגלים החשמליים שנעסוק בהם הם אידיאליים ולכן הפוטנציאל
לאורך חוטים אלו לא ישתנה.
24 www.gool.co.il
תרגילים:
)1לפניך המעגל החשמלי הבא:
U R נתון. R = 500 , U = 10v :
א .מה הזרם במעגל?
ב .מה הוא ההספק על הנגד?
ג .כמה אנרגיה צריך מקור המתח לספק
כדי להפעיל את המעגל למשך שעה?
)2לפניך המעגל הבא:
נתון. R1 = 1k , R2 = 5k , U = 18v :
R1
מהי ההתנגדות השקולה של המעגל? א.
U מצא את הזרם במעגל. ב.
R2 חשב את מפל המתח שעל פני כל נגד. ג.
מה הוא ההספק של כל נגד? ד.
בהנחה שהנגד R1הוא העומס במעגל, ה.
מהי נצילות המעגל?
)3לפניך המעגל הבא:
R1 נתון. R1 = 3k , R2 = 4k , E = 7v :
E מהי ההתנגדות השקולה של המעגל? א.
R2 מצא את הזרם במעגל. ב.
חשב את מפל המתח שעל פני כל נגד. ג.
מה הוא ההספק של כל נגד? ד.
בהנחה שהנגד R1הוא העומס במעגל, ה.
מהי נצילות המעגל?
)4לפניך המעגל הבא:
R1 נתון. R1 = 5k , R2 = 8k , R3 = 1k , U = 28v :
U מצא את ההתנגדות השקולה של המעגל. א.
R2
מה הזרם במעגל? ב.
מצא את מפל המתח שעל פני כל נגד. ג.
מה הוא ההספק על כל נגד? ד.
R3 בהנחה שהנגד R3הוא העומס במעגל, ה.
מהי נצילות המעגל?
25 www.gool.co.il
)5לפניך המעגל הבא:
R1 נתון כי. R1 = R2 = R3 = 1k , U = 4.5v :
U
מהי ההתנגדות השקולה במעגל? א.
מה הזרם במעגל? ב.
R2
הראה כי מפלי המתח שעל כל נגד שווים. ג.
הראה כי ההספקים שעל פני כל נגד זהים. ד.
R3 חשב את נצילות המעגל עבור עומס . R3 ה.
ו .האם הנצילות תשתנה במעגל זה אם העומס
יהיה R2במקום ? R3נמק.
)6לפניך המעגל הבא:
R1
נתון. R1 = R2 = R3 = R , U = 36v :
U א .הבע באמצעות Rאת הגדלים הבאים:
R2 ( )1ההתנגדות השקולה של המעגל.
( )2הזרם במעגל.
R3
ב .מהו מפל המתח שעל פני כל נגד במעגל?
ג .נתון כי ההספק שעל פני אחד הנגדים הוא . 36mw
מצא את . R
)7לפניך המעגל הבא:
נתון. R1 = R2 = R3 = R4 = R :
הזרם במעגל הוא . 600mA
א .הבע באמצעות Rאת הגדלים הבאים:
( )1ההתנגדות השקולה של המעגל.
( )2המתח של מקור המתח.
( )3מפל המתח שעל פני כל נגד במעגל.
ב .ידוע כי מאזן ההספק של המעגל הוא . 2.88kw
מצא את . R
26 www.gool.co.il
)8לפניך המעגל הבא:
R1 נתון. R1 = R , R2 = 2R , R3 = 4R , R4 = 9R :
U הזרם במעגל הוא . 2A
R2 א .הבע באמצעות Rאת הגדלים הבאים:
( )1ההתנגדות השקולה של המעגל.
( )2המתח של מקור המתח.
R3
( )3מפל המתח שעל פני כל נגד במעגל.
ב .הראה כי נצילות המעגל כאשר הנגד R3הוא
R4 העומס היא .25%
ג .מצא את Rאם ידוע כי מאזן ההספק הוא . 160kw
)9לפניך המעגל הבא:
נתון כי. R1 = 3k , E = 25v :
R1
הנגדים R2ו R3 -אינם ידועים.
E ידוע כי מפלי המתח שעל הנגדים R2ו R3 -זהים.
R2 א .כתוב את מפלי המתח שעל הנגדים R2ו. R3 -
והראה כי. R2 = R3 :
R3 ב .מצא את R2ו R3 -אם ידוע כי מאזן ההספק
של המעגל הוא . 125mw
)10לפניך המעגל הבא:
נתון כי. R1 = R2 = RA , R3 = R4 = RB , U = 32v :
R1
הערכים RAו RB -אינם ידועים.
U
ידוע כי סך מפל המתח שעל הנגדים R1 , R2
R2 גדול פי 4מסך מפל המתח שעל הנגדים . R3 , R4
א .הראה כי. RA = 4RB :
R3 ב .ידוע כי הזרם במעגל הוא . 0.5mA
מצא את RAו. RB -
R4 ג .מצא את ההספקים שעל פני הנגדים R1ו. R3 -
ד .הוכח כי נצילות המעגל כאשר הנגד R4
הוא העומס היא .10%
27 www.gool.co.il
:תשובות סופיות
. 720J .ג 0.2w .ב 20mA .) א1
.U R
1
= 3v , U R2 = 15v .ג 3mA .ב RT = 6k .) א2
.16.66% .ה PR1 = 9mw , PR2 = 45mw .ד
.U R 1
= 3v , U R2 = 4v .ג 1mA .ב RT = 7k .) א3
.42.82% .ה PR1 = 3w , PR2 = 4w .ד
.U R1
= 10v , U R2 = 16v , U R3 = 2v .ג 2mA .ב RT = 14k .) א4
.7.14% .ה PR1 = 20mw , PR2 = 32mw , PR3 = 4mw .ד
. לא מכיוון שכל הנגדים זהים.ו 33.33% .ה 1.5mA .ב RT = 3k .) א5
12
. R = 4k .ג 12v .ב )2( 3R )1( .) א6
R
. R = 2k .ב 0.6R )3( 2.4R )2( 4R )1( .) א7
.U R
1
= 2 R , U R2 = 4 R , U R3 = 8R , U R4 = 18R )3( 32R )2( 16R )1( .) א8
. R = 2.5k .ג
. R2 = R3 = 1k .) ב9
. PR
1
= 6.4mw , PR3 = 1.6mw . גRA = 25.6k , RB = 6.4k .) ב10
28 www.gool.co.il
You might also like
- Introduction - and - Definitions 2Document28 pagesIntroduction - and - Definitions 2ori.ribalovNo ratings yet
- תורת החשמל לטכניוןDocument307 pagesתורת החשמל לטכניוןroeecohen2021No ratings yet
- יסודות המעגל החשמליDocument14 pagesיסודות המעגל החשמליdorking1110011No ratings yet
- מבוא להנדסת חשמל נצח ניתוח רשת - 231231 - 171007Document122 pagesמבוא להנדסת חשמל נצח ניתוח רשת - 231231 - 171007אלי כהןNo ratings yet
- ניסוי מספר 9 - זרם בשדה מגנטיDocument8 pagesניסוי מספר 9 - זרם בשדה מגנטיMichaelNo ratings yet
- פרק 1 אבלינהDocument20 pagesפרק 1 אבלינהG GNo ratings yet
- Exercise 2 - Electrical PhysicsDocument2 pagesExercise 2 - Electrical Physicsdanielseriogin007No ratings yet
- ניסוי מספר 3 - כאמ והתנגדות פנימית של מקור מתחDocument12 pagesניסוי מספר 3 - כאמ והתנגדות פנימית של מקור מתחMichaelNo ratings yet
- מבוא לחשמל מצגתDocument305 pagesמבוא לחשמל מצגתאלי כהןNo ratings yet
- B EleDocument135 pagesB ElesanastasNo ratings yet
- תשעו מועד בDocument6 pagesתשעו מועד באללי אסנקאוNo ratings yet
- אלקטרונים וחורים במוליכים למחצהDocument13 pagesאלקטרונים וחורים במוליכים למחצהAnonimusNo ratings yet
- דוח ניסוי התנגדות ליחידת אורךDocument12 pagesדוח ניסוי התנגדות ליחידת אורךAriel Fingaley0% (1)
- Exe 1Document3 pagesExe 1Zehava KatabiNo ratings yet
- נעה פיזיקה- סיכוםDocument21 pagesנעה פיזיקה- סיכוםA.b Te'ena0% (1)
- Chapter 1 Energy Horaa DKDocument57 pagesChapter 1 Energy Horaa DKAviram ShitritNo ratings yet
- Tutorial 5Document6 pagesTutorial 5oded zilbermanNo ratings yet
- מבחן פיזיקה 2מ מועד א 2018Document2 pagesמבחן פיזיקה 2מ מועד א 2018stav hermonNo ratings yet
- מיקוד פיזיקהDocument3 pagesמיקוד פיזיקהmayah sabarNo ratings yet
- Recitation 4, Poyntings Theorem in Time DomainDocument8 pagesRecitation 4, Poyntings Theorem in Time Domainmark kushrovNo ratings yet
- דוחות מעבדה סופיDocument50 pagesדוחות מעבדה סופיינון אמיתיNo ratings yet
- כוח מגנטיDocument6 pagesכוח מגנטיapi-3704690100% (1)
- גלוונומטר טנגנטיDocument7 pagesגלוונומטר טנגנטיAviram SpiesNo ratings yet
- מבחן במדעים לכיתה ח חשמלDocument7 pagesמבחן במדעים לכיתה ח חשמלאיתי יעקבNo ratings yet
- תוכנית לימודים מערכות חשמל 33.001 מאי 19Document15 pagesתוכנית לימודים מערכות חשמל 33.001 מאי 19אריה שוחטNo ratings yet
- ניסוי מספר 2 - מעגל טורי ומקביליDocument10 pagesניסוי מספר 2 - מעגל טורי ומקביליMichaelNo ratings yet
- Targil6 PDFDocument6 pagesTargil6 PDFMichael AkivaNo ratings yet
- HW 6Document1 pageHW 6data9No ratings yet
- האפקט הפוטואלקטריDocument7 pagesהאפקט הפוטואלקטריapi-3704690100% (1)
- הולכה חשמלית 95Document23 pagesהולכה חשמלית 95אדית רוזנברגNo ratings yet
- בגרות פנימית 2019Document4 pagesבגרות פנימית 2019gnh1111222333No ratings yet
- דוח גלוונומטר טנגנטיDocument8 pagesדוח גלוונומטר טנגנטיTommyNo ratings yet
- סיכום יסודות התקני מוליכים למחצהDocument5 pagesסיכום יסודות התקני מוליכים למחצהNimrod WeinbergNo ratings yet
- תשעו מועד אDocument6 pagesתשעו מועד אאללי אסנקאוNo ratings yet
- נוסחאות קלאסיתDocument3 pagesנוסחאות קלאסיתAtai BarkaiNo ratings yet
- מתח הדקים והתנגדות פנימיתDocument4 pagesמתח הדקים והתנגדות פנימיתrendra123No ratings yet
- ניסוי חישוב מקדם חיכוךDocument4 pagesניסוי חישוב מקדם חיכוךguyNo ratings yet
- ExeDocument3 pagesExeroitbevNo ratings yet
- פיזיקה חשמל - חוק קולון - 25.02Document7 pagesפיזיקה חשמל - חוק קולון - 25.02api-3738386No ratings yet
- תרגיל שדה של תיל כריכה וסילונית 040216Document30 pagesתרגיל שדה של תיל כריכה וסילונית 040216איתן נאהNo ratings yet
- פיסיקה 2ר - איתמר גצלרDocument55 pagesפיסיקה 2ר - איתמר גצלרNimer Morqus BallanNo ratings yet
- Tutorial 7Document5 pagesTutorial 7oded zilbermanNo ratings yet
- מבחן באלקטרוסטטיקה 2009 בליךDocument3 pagesמבחן באלקטרוסטטיקה 2009 בליךdani.gilboa14645No ratings yet
- פיזיקה - זרם מתח ותנגדותDocument4 pagesפיזיקה - זרם מתח ותנגדותגילי יעקוביNo ratings yet
- מודל האטום של בוהרDocument3 pagesמודל האטום של בוהרספיר נטףNo ratings yet
- חוברת שיעורי בית מסוייג מתח גבוהDocument69 pagesחוברת שיעורי בית מסוייג מתח גבוהEvgne FellerNo ratings yet
- P0 95izqwn6Document30 pagesP0 95izqwn6amit2004shNo ratings yet
- UntitledDocument39 pagesUntitledmuhammad AlsayedNo ratings yet
- דיודת שוטקיDocument12 pagesדיודת שוטקיאופק חמוNo ratings yet
- מעגלי זרם 1 - - רחלהDocument39 pagesמעגלי זרם 1 - - רחלהelayplaystationNo ratings yet
- מעגל חשמליDocument9 pagesמעגל חשמליhalel0405522422No ratings yet
- בטיחות קרינה לסטודנטים 1 מבואDocument31 pagesבטיחות קרינה לסטודנטים 1 מבואOded YanaNo ratings yet
- Atro Lec 4Document113 pagesAtro Lec 4Jrha SfdgNo ratings yet
- יסודות החשמל והאלקטרוניקה-וואליד סכסכDocument104 pagesיסודות החשמל והאלקטרוניקה-וואליד סכסכoran ashkenaziNo ratings yet
- Wa0051.Document34 pagesWa0051.Tal RamotNo ratings yet
- בחינה לדוגמא מס 3Document2 pagesבחינה לדוגמא מס 3shoko bananiNo ratings yet
- T 30 MudrikDocument62 pagesT 30 Mudrikapi-19728846No ratings yet
- תרגול מגנטיות לקראת מבחן בר אילןDocument4 pagesתרגול מגנטיות לקראת מבחן בר אילןyehonatan.dahan7456No ratings yet
- 12 10 18Document3 pages12 10 18fima991No ratings yet
