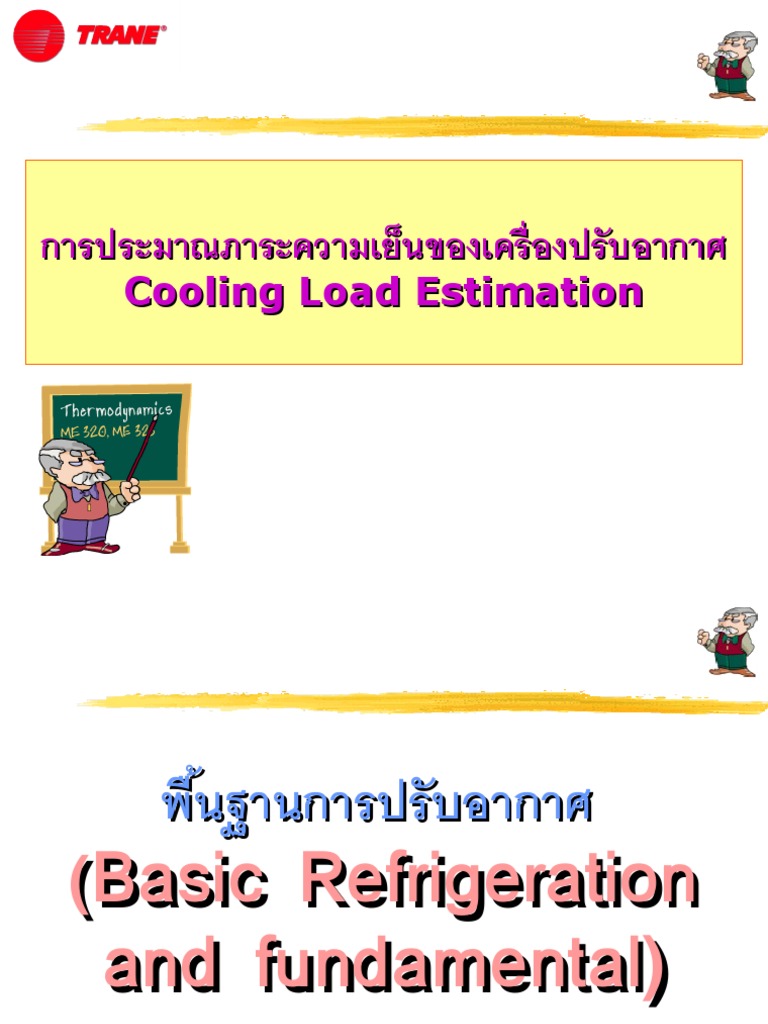

การประมาณภาระความเย็นของเครื่ องปรั บอากาศ

Cooling Load Estimation

 พืน้ ฐานการปรั บอากาศ
(Basic Refrigeration
and fundamental)
ช่ วงความสบายของคน (Human comf
orts)

 อุณหภูมิ และความชื ้น 21.2-26.7 CDB

(70-80 DBF)/ 30-60 % RH
 การไหลเวียนของอากาศ Air movement =
0.12-0.36 m/s (25-70 FPM)
 คุณภาพอากาศ
 ระดับเสียง
Indoor Design
Conditions

ur e
r at
pe

humidity ratio
tem RH
ulb 60
%
t- b
we
A
A H
% R
30
comfort zone
70°F 80°F
[21.2°C] [26.7°C]

dry-bulb temperature
Sensible versus Latent
Heat

sensible heat
60°F 212°F
[15.6°C] [100°C]

latent heat
212°F 212°F
[100°C] [100°C]
การถ่ ายเทความร้ อน (Heat
Transfer)

 ความร้ อนถ่ายเทจากที่มีอณ ุ หภูมิ

สูงสูท่ ี่มีอณ
ุ หภูมิต่ำกว่า
 ความร้ อนสามารถถ่ายเทจากวัตถุ
หนึง่ ไปสูอ่ ีกวัตถุหนึง่ ได้
 ความร้ อนไม่มีการสูญสลายแต่
สามารถเปลี่ยนรูปแบบได้
Methods of Heat Transfer

convection
warm air

radiation

hot cool air

water conduction
Cooling Load Components
roof
35 C (95 F)
25.5 C (78 F)
lights partition
people wall
infiltration
glass solar
equipment
glass
conduction

exterior
wall
floor
Load ความร้ อนมาจากไหน
??
Load จากภายนอกห้ องปรับอากาศ (External Load)
1. การนำความร้ อน (Conduction): Roof/Wall/Glass/Partition/Ceiling/Fl
oor
2. การแผ่ รังสีความร้ อน (Solar heat): Shaded glass/ no shaded glass
Load จากภายในห้ องปรับอากาศ (Internal Load)
3. คน (People)
4. แสงสว่ าง (Lights : Fluorescent/Incandescent)
5. อุปกรณ์ เครื่ องใช้ (Equipment & Appliances)
Load จากอากาศภายนอก
6. อากาศจากภายนอกรั่วซึม (Infiltration) หรืออากาศระบาย
(Ventilation)
Calculation Summary
Load Source Equation
External
Roof Q = U x A x C LTD
Walls Q = U x A x C LTD
C onduction Glass Q = U x A x C LTD
Solar Glass Q = A x SC x SHGF x C LF
Partitions, C eiling, Floor Q = U x A x TD
Internal
Lights Q = 3.412 x Watt x Fu x Fs x C LF
People Sensible Qs = No x Sens. H.G. x C LF
People Latent QL = No x Lat. H.G.
Appliance Sensible Qs = H.G. x C LF
Appliance Latent QL = H.G. x C LF
Ventilation & Infiltration
Sensible Heat Qs = 1.085 x C FM x (To - Ti)
Latent Heat QL = 4840 x C FM x (Wo - Wi)
Total Q = 4.5 x C FM x (ho - hi)
Cooling Load Components
cooling load components sensible latent space coil
load load load load
conduction through roof, walls, windows,
and skylights
solar radiation through windows, skylights
conduction through ceiling, interior
partition walls, and floor
people
lights
equipment/appliances
infiltration
ventilation
system heat gains
ภาระจากภายนอกห้ องปรั บอากาศ
(External Loads)
sun
rays
 1. ความร้ อนจากผนัง (Heat Gain fr
om Wall)
วามร้ อนจากการนำความร้ อน (Conduction Heat Gain)
Q = U x A x สำหรับผนังด้ านใน (ผนัง, เพดาน,

Q (Delta
= U x T)
พืน้ )
A x สำหรับผนังด้ านนอก (กำแพง, หลังคา)

CLTD
Q = Conduction heat gain through wall (W)
U = Heat Transfer Coefficient (W/(m2 . K)) (ตาราง 2)
A = พืน้ ที่ผนังด้ านในหรื อด้ านนอก (Area of wall : m2)
Delta T = อุณหภูมิแตกต่ าง (Temperature different : C)
CLTD = Cooling Load Temperature Different : C (ต
าราง 1,3)
 U-factor
thermal resistance (R)
wood stud
R 0.25 [0.04]
concrete block outdoor-air film
gypsum R 0.61 [0.11]
board siding
R 2.00 [0.35]
concrete block
R 13.00 [2.29]
insulation
aluminum R 0.45 [0.08]
siding gypsum board
insulation R indoor-air film 0.68 [0.12]

R 16.99 [2.99]
total
1
U= U = 0.06
Rtotal [ Btu/hrFt F
U = 20.33
W/m2K ]
 2. ความร้ อนจากกระจก (Heat Gain fro
m Glass)
1 ความร้ อนจากการนำความร้ อน (Conduction Heat Gain)

Q = U x A
x CLTD
Q = Conduction heat gain through wal
l (W)
U = Heat Transfer Coefficient (W/(m2 .
K))
A = พืน้ ที่กระจก (Area of wall : m2)
CLTD = Cooling Load Temperature Di
fferent : C (ตาราง 8)
 การปรับแก้ ค่า
CLTD

CLTDCOR = (CLTD + LM).K + (25.5

– T ) + (T – 29.4)
โดย LM คือค่ าแก้ ไขสำหรัRบเส้ นรุ้ งและเดือOน (Latitude and Month)
จากตารางที่ 4
ค่ า K หลังคาสีขาวถาวร K=0.5 ส่ วนผนังสีขาว K=0.65 หลังคาหรือผนัง
สีเข้ มไม่ ต้องแก้ ไข (K=1) กรณีท่ ฝี ้ าเพดานบุฉนวนและมีพดั ลมระบายอากาศ
ในฝ้าเพดาน ค่ า CLTDCOR ที่คำนวณได้ จะลดลงอีก 25%
จากนัน้ สามารถคำนวณภาระการทำความเย็นได้ คือ

Q = U x A x
CLTDCOR
 2. ความร้ อนจากกระจก (Heat Gain fr
om Glass)
2 ความร้ อนจากการแผ่ รังสีความร้ อน (Solar Heat Gain)

sun rays
Q = A x SC x
transmitted SHGF x CLF
energy A = พืน้ ที่กระจก (Area of wall : m2)
SC = Shading Coefficient
(ม่ านหรือมู่ล่ ี = 0.64, ติดฟิ ล์ มสะท้ อนแสง =
reflected 0.2-0.6)
SHGF = ค่ าความร้ อนจากรังสีแสงอาทิตย์ สูงสุด (ตาราง 5)
energy glass
window
CLF = Cooling Load Factor (ตาราง 6,7)
Shading Devices

interior
blinds

exterior
fins
 ภาระจากภายในห้ องปรับอากาศ
(Internal Loads)

equipment

people

lights
appliances
3. ความร้ อนจากคน (Heat Gain from
People)

Q = Qr x Number
of People
Qr = Sensible Heat + Latent Heat (W)
(ขึน้ อยู่กับกิจกรรม ดังแสดงในตารางที่ 10)
4. ความร้ อนจากแสงสว่ าง
(Heat Gain from Lights)

Q = Watt x
Fo
Fo = Ballast Factor
Fo = 1 for Lamp without Ballast
1.25 for Fluoresent with
Ballad
5. ความร้ อนจากอุปกรณ์ เครื่ องใช้
(Heat Gain from
Equipment)

Q = QS x
QL
QS = Sensible Heat from equipment
(W)
QL = Latent Heat from equipment (W)

Note : โดยทั่วไปขึน้ อยู่กับ อุปกรณ์ เครื่ องใช้ นัน้ ๆ ซึ่งหาได้ จากผู้ผลิต

 6. ความร้ อนจากอากาศภายนอก
(Heat Gained from
Infiltration)
Sensible Latent
Heat Q = 1210 Heat Q = 3010
S L
Vol OA(To-Ti)
Total (W) VolOA(wo-wi) (W)
HeatQ = QS+QL = 1.2 VolOA[1.0244(To-Ti) +
2501(wo-wi)] = 1.23 VolOA(ho-hi)
VolOA = อัตราปริมาณอากาศภายนอกที่ไหลเข้ าห้ อง
(mT3o/s)
= อุณหภูมิอากาศภายนอกที่เข้ าห้ องปรั บอากาศ (C)
Ti = อุณหภูมิภายในห้ องปรั บอากาศ (C)
w=o อัตราส่ วนความชืน้ ของอากาศภายนอกที่เข้ าห้ องปรั บอากาศ (kgw/ kgd
wi = อัตราส่ วนความชืน้ ของอากาศภายในห้ องปรั บอากาศ (kgw/
 6. ความร้ อนจากอากาศภายนอก
(Heat Gained from
Infiltration)
 ห้ องที่ ไม่ มี Ventilation fan

VolOA = (ACH/3600) x W x L x H
W = ความกว้ างห้ อง (เมตร)
L = ความยาวห้ อง (เมตร)
H = ความสูงห้ อง (เมตร)
 ACH (Air Chang/Hour) = 0.3 for tight door and
window
= 0.5 for medium leakage
= 0.6 for easy leakage
= 1.0 for one
ventilation fan of dia 6 in
 ตัวแปรอื่น ๆ (Other Factors)

 อากาศในท่ อลมรั่ว และ อื่นๆ ควรเผื่อการคำนวน ~ 10-20%

 ในการคำนวณ, มี 2 ปั จจัยที่สำคัญ.
 เวลา : เลือก Peak load ในระหว่ างปี
 ทิศทางตึก :เหนือ/ใต้ /ตะวันออก/ตะวัน ตก
 ลักษณะ Load จากแสงแดด

เช้ า เย็น
Exam
ple
อาคารชันเดี
้ ยวแห่งหนึง่ ตังอยู
้ ท่ ี่กรุงเทพฯ มีพื ้นที่ดงั แสดงในรูป หลังคาหน้ าจัว่ ทำด้ วยกระเบื ้องลอน มีฝ้าทำด้ วยยิปซัม
บอร์ ดหนา 12 มิลลิเมตร เหนือฝ้าปูฉนวน Fiber Glass หนา 1 นิ ้ว กำแพงทังหมดก่ ้ ออิฐฉาบปูนหนา 1
0 เซนติเมตร มีประตู 3 บานทำด้ วยไม้ ขนาด 1.5 x 2.1 ตารางเมตร หน้ าต่างเป็ นกระจก ขนาดช่องละ 0.
9 x 1.5 ตารางเมตร พื ้นเป็ นคอนกรี ตวางอยูบ่ นดิน ติดไฟฟลูออเรสเซนต์ขนาด 40 Watt จำนวน 430
ดวง มีพนักงานทำงานอยู่ 85 คน เริ่มทำงานตังแต่ ้ 8.00 น. และเลิกงานเวลา 17.00 น. อุณหภูมิของ
อากาศในฤดูร้อนเป็ น 35 CDB 28 CWB ต้ องการปรับอากาศให้ ได้ อณ ุ หภูมิภายใน 24 CDB
55%RH จะต้ องใช้ เครื่ องปรับอากาศขนาดเท่าไร ??
32
N C
สูง 3
m 24

m
9
15
m
C
35 24

m
6
m
C
 ปั จจัยสำคัญในการพิจารณาระบบปรับอากาศ
Key factor concerns in air
conditioning systems

 ปริมาณความเย็น (Cooling capacity) – ความสบาย (Human

Comfort)
 Coil face area/ FPM/ External static pressure
 ประสิทธิภาพ (Energy Efficiency) – ค่ าใช้ จ่าย (Operating costs)
 เสียง (Noise level) - Quality of work
 ความทนทาน (Reliability and Durability) - อายุการใช้ งาน,การรั บ
ประกันและ การบริการ, ISO และมาตรฐานรั บรอง
 คุณภาพอากาศ (IAQ - Indoor air quality) - Health conscious
