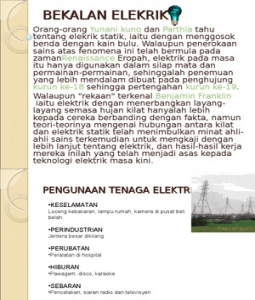

BEKALAN ELEKRIK

Orang-orang Yunani kuno dan Parthia tahu
tentang elekrik statik, iaitu dengan menggosok
benda dengan kain bulu. Walaupun penerokaan
sains atas fenomena ini telah bermula pada
zamanRenaissance Eropah, elektrik pada masa
itu hanya digunakan dalam silap mata dan
permainan-permainan, sehinggalah penemuan
yang lebih mendalam dibuat pada penghujung
kurun ke-18 sehingga pertengahan kurun ke-19.
Walaupun "rekaan" terkenal Benjamin Franklin
 iaitu elektrik dengan menerbangkan layang-
layang semasa hujan kilat hanyalah lebih
kepada cereka berbanding dengan fakta, namun
teori-teorinya mengenai hubungan antara kilat
dan elektrik statik telah menimbulkan minat ahli-
ahli sains terkemudian untuk mengkaji dengan
lebih lanjut tentang elektrik, dan hasil-hasil kerja
mereka inilah yang telah menjadi asas kepada
teknologi elektrik masa kini.
PENGUNAAN TENAGA ELEKTRIK
•KESELAMATAN
Loceng kebakaran, lampu rumah, kamera di pusat beli
belah.

•PERINDUSTRIAN
Jentera besar dikilang

•PERUBATAN
•Peralatan di hospital

•HIBURAN
•Pawagam, disco, karaoke

•SEBARAN
•Pencetakan, siaran radio dan televisyen

•KEGUNAAN HARIAN
•Peralatan dirumah.
ARUS ELEKTRIK
•Pergerakan elekton secara bebas yang menghubungi dua
titik.
•Kelajuan 186,000batu sejam
•Arus elektrik dibahagi kepada 2:

5)Arus terus ( dc)

Hanya bergerak dari satu arah.
Mengunakan bateri sel.

2) Arus ulang-alik (ac)

Mengalir pada dua arah yang berlainan
Mudah dihantar dan mudah
Nilai arus dapat ditukar nilainya.
Mudah dibekalkan kepada pengunaa.
SISTEM PENJANAAN
 STESYEN JANAKUASA HIDRO
Air ditakung pada paras tinggi dan luas untuk menghasilkan tenaga
kuat bagi putaran
Turbin. Air disalurkan melalui saluran masuk dgn tekanan yang kuat
dan deras.
Tekanan air yang deras dan kuat akan mengerakkan kipas turbin.
Maka penjana akan
Bergerak dan urat daya akan dipotong.
Stesyen janakuasa
haba/stim
 didirikan di tanah rata dengan mengunakan bahan api seperti
arang batu, minyak dan gas. Wap panas akan mengerakkan turbin
dan menghasilkan kuasa elektrik.
Kos pembinaan stesyen ini agak murah berbanding dgn yang lain.
 Stesyen janakuasa Tuanku Jaafar di Port Dickson, stesyen janakuasa
prai.
Stesyen janakuasa gas
 Dibina di kawasan rata. Udara disekitar dimampatkan dengan alat
pemampat. Udara yang dimampatkan disalurkan ke ruang
pembakaran. Gas digunakan utk pembakaran.
 Hasil pembakaran gas bertekanan tinggi dihasilkan. Sebahagian
gas akan berfungsi untuk mengerakkan kipas turbin dan
sebahagian untuk mengerakkan pemampat.
 Solar
 Ombak
 angin
TRANSFORMER
 Alat yang digunakan untuk menaikan dan menurunkan
voltan bekalan arus dan menukarkan arus ulang alik ke arus
terus.
 Apabila talian penghantaran tiba dikawasan perumahan
atau perindustrian , alatubah digunakan untuk menurunkan
voltan ke peringkat pengunaa.
Alatubah selalu diletakkan di stesyen pencawang.
 dibina dengan cantuman kepingan kepingan besi yang
terdiri daripada lilitan utama( primary) dan lilitan sekunder
( secondary)
 Stesyen pencawang mengawal jumlah voltan kepada
penguna.
Distesyen terdapat alatubah penaik yang berupaya
menaikan voltan yang telah susut dalam proses penhantaran.
Bekalan elektrik yang dihantar ke stesyen pencawang
adalah melalui sistem 3 fasa 4 kabel.
 kabel keempat itu adalah meruapakan kabel neutral.
 SISTEM PENGHANTARAN
 Bekalan tenaga elektrik dibekalkan kepada pengguan dengan
mengunakan kabel. Kabel mempunyai voltan tinggi iaitu 66kV, 132kV
atau 275kV.
Jika voltan pengantaran tinggi, maka arus adalah rendah, oleh itu
tidak memerlukan kabel besar.
 Kadar Voltan yang tinggi diperlukan untuk mengelakkan kehilangan
voltan.
 Kadar kehilangan voltan bergantung kepada panjang atau jauhnya
kabel penghantaran, saiz kabel dan bahan yang digunakan.

KAEDAH PENGHANTARAN
8.KABEL UDARA
9.KABEL BAWAH TANAH ATAU DASAR LAUT.
SISTEM PENGHANTARAN GRID
KEBANGSAAN
 Stesyen janakuasa menghasilkan voltan 11kV atau 25kV
Nilaiini tidak dihantar terus kepada penguna tetapi dihantar ke
tranfomer di pencawang utama.
 Di pencawang voltan dinaikan ke 132kV atau 275kV.
 Dari stesyen pencawang utama , tenaga elektrik dibekalkan
kepada penguna melalui pencawang yang lain.
 Pengguna pertama yang menerima voltan tinggi ialah kawasan
perindustrian berat.
 Voltan kemudaian diturunkan melalui sub-stesyen untuk leperluan
penguna voltan rendah.
 talian bervoltan 275kV diturunka kepada 33kV manakala 132kV
diturunkan kepada 11kV.
 Voltan 33kV dan 11kV akan diturunkan kepada voltan 415V yang
sesuai untuk industri kecil.
 Seterusnya 415V diturunkan kepada 240V untuk kegunaan kawasan
kediaman melalui sistem penghantaran satu fasa atau fasa tunggal.
 SISTEM PENBAHAGI
VOITAN PEMBAHAGI UTAMA
Nilai voltan yang dibekalkan adalah 33kV dan 22Kv melalui 3fasa. Industri
berat merupakan pengguana pertama.
 VOLTAN PEMBAHAGI KEDUA
Membekalkan voltan 11kV dan 6.6kV melalui 3 fasa. Digunakan oleh
industri sederhana.

 VOLTAN PENBAHAGI KETIGA

Membekalkan voltan 415v melalui 3 fasa dan 240v melalui fasa tunggal
Digunakan oleh industri kecil dan kediaman.
BENTUK-BENTUK SISTEM
PEMBAHAGI
1. Sistem gegelang ( ring system)
• Memerlukan talian penghantaran yang panjang dan jauh.
• Kehilangan voltan dpt dielakkan dgn adanya sistem penerimaan
bekalan dua hala.
• Sistem ini lebih baik berbanding dengan sistem jejarian kerana
dpat menjamin bekalan kika berlaku kerosakan pada salah satu
kabel diantara pencawang utama.
2. Sistem jejarian ( radial system)
Hanya membekalkan bekalan tenaga elektrik dari satu hala sahaja.
 BAHAN PENGALIR ELEKTRIK

Pengalir bemaksud mempunyai rintangan yang rendah dan

membenarkan arus elektrik.
 kuprum atau aluminium biasa digunakan. Bahan ini dipilih disebabkan
oleh:
3.Rintangan yang rendah
4.Harga yang murah
5.Mudah diperolehi
6.Mudah dilentur
7.ringan.
Pengaliryang disalut penebat dikenali sebagai kabel. Kuprum
digunakan secara meluas. Ia boleh didapati dalam bentuk lembut dan
keras.
Pengalir aluminium dibuat dalam saiz besar kerana mudah patah.
Pengalir yang kurang dari 10mm mesti diperbuat daripada kuprum.
 PENEBAT
 bahan yang mempunyai rintangan tinggi dimana arus elektik tidak
boleh melaluinya. Bertujuan untuk mencegah pengaliran arus elektrik
keluar.
 Jenis penebat yang biasa digunakan adalah:
3.Getah Vucanised
•Digunakan secara meluas kerana penebat yg baik, kalis air dan lembut.
Sifat ketahanan suhu sehingga 60c dan getah dicamput dgn 5% sulfar.
Walau bagaimanpun getah mudah terbakar.
5.Getah butyl
•Jenis
ini adalah lebih lembut, liat, dan tahan kepada kelembapan. Tahan
panas hingga 85c
7Getah silikon
•Sesuai untuk suhu rendah dan juga untuk perubahan suhu.
9.Plastik PVC
•Paling
popular. Tahan kepanasan dan kalis lembab. Boleh digunakan
pada suhu 60c tetapi bukan pada 0c. Kerana is mudah keras dan
merekah pada suhu rendah.
5 Penebat mineral
•Mineral yang biasa digunakan adalah magnesium oksida. Digunakan
untuk keadaan tertentu sahaja kerana ia tahan kepada kepanasan tatapi
perlu dicegah dari kelembapan.
SISTEM AGIHAN DAN PEMASANGAN
ELEKTRIK DI DALAM BANGUNAN
•Bekalan elektrik masuk ke bangunan melalui kabel perkhidmatan.
Kabel perkhidmatan disalut dengan penebat untuk tujuan
keselamatan.
•Bekalan elekrik daripada kabel perkhidmatan disalurkan ke peranti-
peranti kawalan tertentu yang dinamakan “ turutan kawalan”

TURUTAN KAWALAN
• ialah turutan peranti-peranti kawalan dan perlindungan yang
terdapat pada litar pengguna. Termasuk pengasingan , perlindungan,
lebihan arus dan perlindungan kebocoran ke bumi.
•Mengikut peraturan, susunan peranti-peranti kawalan dan
perlindungan mestilah mengikut turutan seperti berikut;
6.Fius perkhidmatan dan perhubungan neutral
7.Meter kilowatt jam
8.Suis utama
9.Pemeutus litar bocor ke bumi ( PLBB)
10.Papan fius agihan ( PKA)
 GAMBARAJAH PENDAWAIAN

10.Fius perkhidmatan
•Merupakan peranti pertama sekali dalam sistem pendawaian elektrik
12.Meter Kilowatt jam ( Kwj)
•Digunakan untuk menyukat jumlah unit tenaga yang digunakan
1. Suis Utama
• Merupakan suis induk kpd sistem pendawaian. Tujuan mengasingkan
litar pengguna apabila berlaku kemalangan dan tujuan kerja kerja
penyelengaraan.
3. Pemutus litar bocor ke bumi ( PLBB)
• Merupakan peranti perlindungan kepada keseluruhan sistem
pendawaian. Melindungi pengguna dari renjatan elektrik, litar pintas
dan penahan petir.
5. Papan Fuis agihan. (PFA)
• Untuk mengagihkan bekalan elektrik kepada pekakas. Terdapat 3 bar
di dalam papan fius agihan. – bar hidup - bar neutral - bar bumi.
7. Litar kecil akhir. ( LKA)
• Merupakan litar yang keluar dari papan agihan dan bersedia memberi
bekalan secara terus atau soket alir keluar. Keperluan litar kecil
adalah:
 Membolehkan sebahagian daripada pemasangan dioffkan bg
tujuan pembaikan dan penyelengaraan
 Untuk mengelakkan berlaku keadaan dimana keseluruhan
pemasangan terputus jika berlaku kerosakan.
PENDAWAIAN PADA BANGUNAN
BESAR
Untuk bangunan besar dan
bertingkat , pencawang
disediakan oleh TNB.
 Penguna hanya menyediakan
papan suis utama sahaja
dengan kemasukan voltan
415V.
 Dalam pencawang sebuah
transformer diperlukan untuk
menurunkan voltan daripada
11kv kepada 415KV
 Pencawang memerlukan satu
ruang asing yang
berhampiran dengan bilik
kawalan.
 Bagi flat , terdapat unit
pengguna dan alat
pengasing sendiri.
 Semua meter kilowatt jam
dikumpulkan pada satu
tempat untuk memudahkan
pihak TNB mancatat bacaan.
 Salur penaik ( riser)
 PERLINDUNGAN
•kawalan keselamatan adalah penting dalam pengunaan
bekalan elektrik.
•Litar-litar pelindung mempunyai dua fungsi:
3.Melindungi litar daripada arus lebih
4.Melindungi litar daipada arus bocor ke bumi
• Arus lebih ialah arus yang mengalir melalui kabel dan peranti
kawalan melebihi had kadarnya. Sebab utama berlaku arus
lebih adalah bila lintas pintas ( shock circuit) dan beban melebihi
kadar biasa yang dibekalkan.
 litar pintas……
berlaku bila pengalir hidup bersentuhan secara langsung
dengan pengalir
neutral. Jika kawalan tidak diberikan , kabel dan
perkakas elektrik boleh
rosak dan terbakar.
 beban melebihi kadar biasa…….
pengunaan beban berlebihan dari sepatutnya juga boleh
menyebabkan
• Arus Bocor ke Bumi.
•Berlakubila arus elektrik mengalir ke bahagian logam yang
terdedah dalam pemasangan elektrik dan terus ke bumi.
•Ini akan mendatangkan bahaya kejutan elektrik atau
menyebabkan kebakaran.

ALAT ALAT PELINDUNGAN

• Antara alat-alat pelindungan atau kaedah yang digunakan
ialah:
2.Fius ( fuses)
3.Peemutus litar bocor kr bumi. ( earth leakage circuit
breaker)
4. Pengalir atau penagkap kilat ( lighting arrestor)
5.Pembumian ( earthing)
Fius
 Peranti yang digunakan untuk melindungi litar dari kerosakan yang
disebabkan oleh lebihan arus. Arus yang berlebihan akan mencairkan
elemen di dalam fuis dan dengan ini litar akan terputus.

Fius kena diletekan secara bersiri pada papan fius agihan.
 Pengunan fius membolehkan litar menerima voltan sepenunya dan litar-
litar lain boleh berfungsi walaupun satu daripada menghadapi kerosakan.
 Terdapat tiga jenis fius: - Fius yang boleh didawai semula ( rewireble
fuses)
- Fius katrij ( cartidge fuses)
- Fius kapasiti pemutus tinggi ( high rapturing
capacity fuses)
 REWIREABLE FUSES ( didawai
 semula)
Elemen fius diperbuat daripada tembaga tulin. Atau campuran
63% timah dan 37% plumbum. Diperbuat dalam pelbagai saiz
dan membenarkan arus yang dihadkan mengalir melaluinya.
 Ia akan terputus bila ada lebihan arus. Jenis ini boleh diganti
dawainya.
35 SWG (standard wire 5 amps
Gauge) wire
29 SWG (standard 10 amps
Gauge)
25 SWG (standard wire 15amps
Gauge)
 Penggunaan domestik atau untuk arus beban kecil.
 Kebaikan: murah, mudah dipasang,
 Kelemahan: dawai fius cepat rasok , tidak sesuai untuk litar
berarus tinggi, mengeluarkan bunyi dan bunga api semasa
putus.
 FIUS KATRIJ
 Biasa digunakan didalam 3-pin plug 13qmps. Ia sebagai fius
tambahan selaian daripada fius pada papan agihan.
 Diperbuat daripada kaca atau seramik. Arus norminal fius
ialah 0.15A, 0.25A, 0.5A, 075A, 1A, 2A, 3A, 5A dan 13A.
 Kebaikan: kadar pemutusan yang lebih cekap dan tinggi, arus
norminal diketahui secara tepat, tidak mengeluarkan bunyi
yang kuat dan terdapat kod warna untuk kadaran saiz yang
ditentukan. Putih: 3amps ,Coklat: 13apms,
 Kelemahan: bila elemen fius putus , keseluruhan katrij tidak
boleh digunakan, pemegang fius hanya sesuai dengan saiz
katrij yang tertentu.
 FIUS KAPASITI PEMUTUS
 TINGGI
Terdiri daripada satu tiub seramik dengan mempunyai
penutup hujung yang diperbuat daripada logam. Elemen fius
diperbuat daripada jalur perak dan disokong oleh silikon serta
diselaput dengan sebuk mineral.
 Direkabentuk bagi melindungi litar daripada arus yang besar.
PEMUTUS LITAR BOCOR KE BUMI.
 Pemutus litar ini pada asasnya adalah sebuah suis yang
boleh:
2. Dibuka atau ditutup dengan tangan
3. Tertutup secara automatik apabila dilampaui beban.
 Pemutus litar ini terbahagi kepada dua jenis iaitu:
5. PLBB pengendalian arus( current operated ELCD)
6. PLBB pengendalian voltan ( voltage operated ELCB)
 PENGALIR ATAU PENENGKAP KILAT
 Satu peralatan yang berfungsi untuk melindungi perkakas
elektrik daripada panahan petir. Wlaupun risiko penahan petir
tidak begitu besar, namun arus yang bernilai 20,000amps –
200,000amps yang dibawa oleh kilat dapat menyebabkan
kebakaran. Bukan semua bangunan perlu dipasang dengan litar
kilat.
 Litar kilat dipasang pada bahagian paling tinggi pada sesebuah
struktur atau bangunan. Apabila berlaku kilat, dawai bumi akan
membawa arus kilat ke bumi.
 Faktor yang memerlukan litar kilat dipasang ialah:
4. Dikawasan yang selalu berlaku ribut
5. Bangunan beratap yang mempunyai risiko tinggi
6. Topografi dimana bangunan terletak dikawasan tinggi
7. Struktur dan bangunan yang bersejarah.
 PEMBUMIAN
 Merupakan jalan keluar jika berlaku kebocoran arus. Ia
merupakan satu cara dimana bahagian badan logam alat-alat
elektrik disambung kepada elektrod bumi yang ditanam ke
dalam tanah sedalam 2 meter.
 Jika berlaku kebocoran makan arus tidak dapat mengalir ke
tempat lain tetapi ke bumi.
 Tujuan sistem ini diadakan adalah untuk:
4. Untuk membenarkan arus mengalir ke bumi jika berlaku
kerosakan supaya peranti kawalan dapat bertindak
memeutuskan litar
5. Memastikan alat-alat tidak menjadi “hidup”
 Sekiranya sistem pendawaian tidak dibumikan makan akan
memudaratkan penguna.
 Keadan ini berlaku jika terdapat kerosakan pada kabel atau
peralatan yang bersentuhan dengan badan berlogam
 Kaedah mengawal arus bocor ke bumi
 Menebat semua bahagian yang menjadi pengalir hidup
 Menebat bahagian-bahagian hidup dengan dua lapisan.
 Membumikan semua bahagian logam atau pekakas.
Sesuatu sistem pembumian yang lengkap terdiri daripada:
5. Pengalir keterusan bumi
6. Punca pembumian pengguna
7. Pengalir bumi
8. Dawai pengikat
9. Elektrod bumi.
Perkakas yang perlu dibumikan ialah:
 semua struktur logam dalam sistem pendawaian yang tidak
membawa arus seperti konduit, salutan logam, sesalur dan lain-
lain
 Struktur logam yang terdedah bagi semua peralatan termasuk
yang bukan berkaitan dengan elektrik seperti paip air,
kerangka rumah, sinki
 Lilitan sekunder bagi sesebuah alatubah.
 PERATURAN KESELAMATAN DALAM
MENGENDALIKAN ALATAN ELEKTRIK.

1. Semua pemasangan dan pembaikan hendaklah dilakukan

dalam keadaan litar mati iaitu ditutup semua suis utama
atau menanggalkan fius
2. Jika terpaksa melakukan pembaikan pada litar hidup,
pastikan memakai penebat yang mencukupi seperti sarung
tangan atau selipar
3. Memutuskan semua litar sambungan alatan elektrik jika
tidak digunakanya, seperti pada waktu malam, tanggalkan
semua soket yang ada di dalam bangunan
4. Jangan mengunakan sebarang peralatan elektrik dengan
tangan yang masih basah
5. Kabel tidak boleh dipasang di tempat-tempat sibuk , berair
atau lembab
6. Pastikan jarak kabel tidak begitu panjang.
7. Mengunakan peralatan elekrik dengan kelulusan SIRIM.
 SISTEM PENDAWAIAN
• merupakan sistem pemasangan litar elektrik di dalam sesuatu
bangunan.
•FAKTOR PEMILIHAN SISTEM PENDAWAIAN
c)Tempoh ketahanan pemasangan
d)Keselamatan
e)Kekemasan dan kecantikan
f)Kos pemasangan
PRINSIP PENDAWAIAN
•Setiap
peralatan mestilah mempunyai pasangan dawai yang
mengalir semula arus ke papan agihan.
•Tempat yang sesuai hendaklah disedikan untuk pendawaian
•Pendawaian hendaklah dipasang di dalam lepa bagi tujuan
sistem pendawaian tersembunyi.
•Pendawaian mestilah pada tempat yang mudah ditemui
•Kabel
yang digunakan untuk pendawaian mestilah mempunyai
kemampuan
•Setiap bilik atau perkakas hendaklah menggunakan litar yang
JENIS JENIS SISTEM
PENDAWAIAN
 SISTEM PENDAWAIAN TEBUKA •Salur tiub
•Sesalur trunking
 SISTEM PENDAWAIAN TERSEMBUNYI •Sesalur trunking lantai

 SISTEM PENDAWAIAN KONDUIT

 SISTEM KABEL BERPENEBAT MINERAL

SISTEM TERBUKA
 Pendawaian jenis ini dilakukan dengan kabel-kabel disokong
oleh klip ke permukaan dinding, tiang atau siling.
 Pastiakan permukaan pendawaian bukann daripada bahan
jenis logam
 Jika permukaan daripada batu-bata atau konkrit, kabel akan
diklipkan diatas papan yang dipakukan kepada dindidng.
 Cara ini menampakkan keadaan semulajadi sistem
pendawaian.
Kebaikannya:
 Kosnya murah , mudah dipasang, kerosakan mudah
Kelemahannya:
•Mencacatkan pandangan
•Tidak mempunyai nilai keselamatan yang tinggi
•Tidak sesuai digunakan pada tempat yang berminyak seperti bengkel

SISTEM PENDAWAIAN TERSEMBUNYI

•Kaedah ini ialah dengan menyembunyikan dawai dari pandangan.
•Pemasangan dengan membenamkan kabel-kabel ke dalam lurah alur
pada dinding
•Ia dilakukan ketika diperingkat pembinaan sebelum kerja-kerja melepa
dijalankan.
•Antara kaedah yang digunakan ialah:

13.Salur tiub
14.Sesalur trunking
15.Sesalur trunking lantai

KEBAIKANNYA: nampak kemas dan cantik, tidak terdedah kepada

kerosakan
KELEMAHANNYA: kosnya mahal, penyelenggaraan yang cekap
SALUR TIUB
•Diperbuat daripada getah dan diletakkan diatasnya sebelum
konkrit dituang ke dalam kotak bentuk.
•Apabila konkrit kering, salur tiub ditanggalkan atau ditarik
keluar.
•Bekas yang terbentuk digunakan untuk pendawaian.

SESALUR TRUNKING
•Caranya kebel/dawai dimasukan ke dalam sesalur tertentu
seperti konduit atau sesalur logam berbentuk segiempat dan
kemudian dipasang dibelakang trunking

SESALUR LANTAI
•Caranyasama diatas . Konduit diletakkan dibahagian atas
permukaan lantai semasa penuangan konkrit lantai dijalankan.
 SISTEM PENDAWAIAN KONDUIT
•Bahan konduit yang digunakan diperbuat daripada besi
bergalvani, pvc atau aluminium.
•Sekarang pvc banyak digunakan kerana ringan, mudah
dipasang, mudah dibentuk , kedap udara, tahan pemelowapan
dan mudah
•Kabel dimasukan ke dalam konduit dengan ditarik melaluinya.
•Bilangankabel yang dibenarkan ialah 9 kecuali hal-hal yang
tidak dapat dielakkan.
•Konduit
diletakkan kepada dinding , siling dan sebagainya
dengan mengunakan klip ( saddle clips)
•Jenis jenis konduit yang biasa digunakan:
7.Konduit berdinding nipis
8.Konduit “braze ridgid”
9.Konduit boleh lentur.
SISTEM KABEL BERPENEBAT
MINERAL
•Jarangdigunakan . Penebat yang biasa digunakan adalah
magnesium oksida yang disarungkan ke dalam pelapik
aluminium atau kuprum.
•Kaedahpemasangannya sama ada secara pendawaian terbuka
atau menggunakan konduit.
Typical diagram of a coal-fired thermal power station
1. Cooling tower 10. Steam Control valve 19. Superheater

11. High pressure 20. Forced draught

2. Cooling water pump
steam turbine (draft) fan

3. transmission line (
12. Deaerator 21. Reheater
3-phase)

4. Step-up transformer ( 22. Combustion air

13. Feedwater heater
3-phase) intake

5. Electrical generator (
14. Coal conveyor 23. Economiser
3-phase)

6. Low pressure
15. Coal hopper 24. Air preheater
steam turbine

7. Condensate pump 16. Coal pulverizer 25. Precipitator

26. Induced draught

8. Surface condenser 17. Boiler steam drum
(draft) fan

9. Intermediate pressure
18. Bottom ash hopper 27. Flue gas stack
steam turbine
