1. 2. 3. 4. 5.
6. 7.

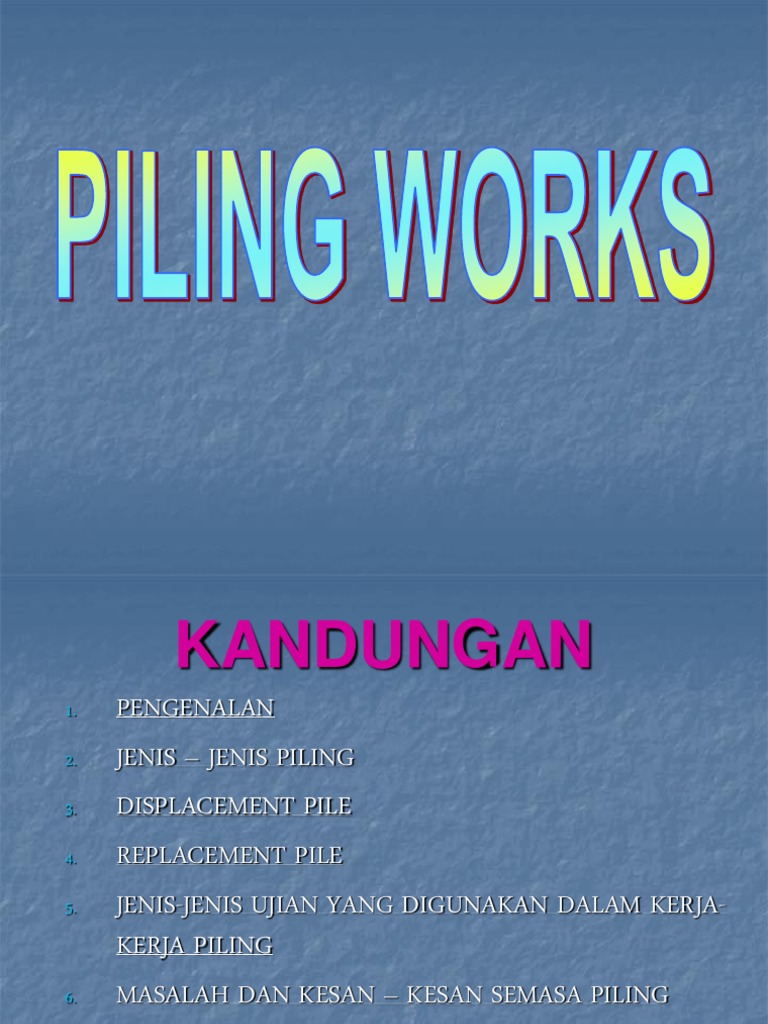

PENGENALAN JENIS JENIS PILING DISPLACEMENT PILE REPLACEMENT PILE JENIS-JENIS UJIAN YANG DIGUNAKAN DALAM KERJAKERJA PILING MASALAH DAN KESAN KESAN SEMASA PILING KAJIAN KES
PENGENALAN
Cerucuk adalah salah satu daripada bahagian struktur yang digunakan untuk membawa dan memindahkan beban struktur kepada tanah pada kedalaman tertentu.
Kapasiti penampungan beban yang rendah Takat beban tertinggi struktur melebihi daripada takat beban tanah. Kehadiran strata tanah yang sangat mampat di sekitar aras paling atas tanah Tanah yang berkeupayaan mengalami pergerakan lembapan atau kegagalan plastik. Aras air yang tinggi
Cerucuk:- bertindak sebagai tiang yang dimasukkan ke dalam tanah untuk membawa dan memindahkan beban tersebut kepada aras tanah yang paling dalam. Ciri-ciri cerucuk:a. Panjang b. Jenis bahan daripada kayu, keluli dan konkrit Fungsi-fungsi cerucuk:a. Untuk memindahkan beban foundation kepada tanah b. Digunakan jika foundation tidak mempunyai keupayaan penampungan yang cukup c. Digunakan pada tanah yang lemah dan tidak stabil d. Kos peggunaan cerucuk adalah rendah berbanding penggunaan kaedah lain e. Kaedah yang biasa digunakan untuk pembinaan di kawasan berair seperti jeti atau jambatan
JENIS-JENIS PILING
DISPLACEMENT PILE
REPLACEMENT PILE
Displacement pile
Satu cara dimana pile dimasukkan kedalam tanah dengan cara hentakan
Timber Piles Precast Concrete Piles Steel Preformed Piles Composite Piles Driven in-situ or Cast In Place Piles
Timber Piles
Mudah digunakan. Kebanyakan timber piles dipasang dengan tapak besi atau keluli dan gelang besi untuk mencegah dari pecah atau merekah.
TIMBER PILE
Jenis yang lazim digunakan. Sesuai digunakan di tanah lembut. Lazimnya berbentuk square. Bentuk-bentuk pile yang lain ialah hexagonal, circular, triangular dan H shapes. Jentera yang biasa digunakan dalam kerja mencerucuk ialah drop hammer Cerucuk berlebihan perlulah dipotong Tahap keselamatan yang tinggi diperlukan semasa kerjakerja pemotongan dilakukan. Beban yang mampu ditanggung ialah 1000 kN. Precast concrete piles boleh dibina di kilang atau di tapak pembinaan.
PRECAST PILE
Terdiri daripada H-sections, box sections dan tubular sections dimana simen tidak digunakan selepas kerja mencerucuk. Kerana risiko karat, terdapat jurutera yang enggan menggunakan steel piles. Steel piles mesti dicerucuk menggunakan jentera yang berkuasa tinggi bergantung kepada keadaan di tapak pembinaan. Hydraulic impact hammers adalah yang sering digunakan. Namun, ada sesetengah negara yang masih menggunakan diesel hammers dan heavy drop hammers. Dalam granular soils, vibratory hammers adalah yang paling sesuai digunakan. Kos pembinaan untuk steel piles adalah lebih murah berbanding concrete piles. Steel piles banyak digunakan dalam struktur marin kerana mempunyai daya pegas dan kekuatan column untuk menahan daya impak dari pengkalan kapal.
1. 2. 3. 4.
H-SECTION PILE
H-SECTION PILE
BOX PILE
TUBE PILE
SHEET PILE
Composite Piles
Kadang-kala dirujuk sebagai partially preformed piles. Mempunyai gabungan precast & in-situ concrete atau steel & in-situ concrete. Sistem piling bagi marin dan kawasan perairan. Pile jenis ini terdiri daripada steel casing dengan hollow spun concrete core. Merupakan gabungan kualiti concrete core yang tinggi dan kekuatan high-tensile pada permukaan steel casing. Mampu menampung beban sebanyak 2800 kN.
COMPOSITE PILE
COMPOSITE PILE
COMPOSITE PILE
Merupakan alternatif kepada preformed displacement piles. Sesuai untuk kerja-kerja kontrak jenis sederhana atau besar. Pile yang disediakan mempunyai panjang yang berbeza-beza. Menjimatkan dari sudut ekonomi. Mempunyai diameter dari 300 ke 600 mm dengan panjang mencapai 18.00 m. Mampu membawa beban sehingga 1300 kN. Secara umumnya, pile jenis ini memerlukan kelengkapan piling yang berat, tapak pembinaan yang luas dan terbuka dan persekitaran yang mampu menahan bunyi yang bising.
Pile jenis ini boleh dianggap sebagai composite pile yang menggunakan steel dan in-situ concrete. Cased piles adalah bearing piles yang terdiri daripada driven tube dimana ianya diisi dengan in-situ concrete. Kerja mencerucuk biasanya menggunakan internal drop hammer di dalam lingkungan casing. Panjang pile boleh mencapai sehingga 24.00 m sebagai tube tunggal. Jika pile yang lebih panjang diperlukan, casings boleh dipateri selepas pile yang pertama berada dalam kedudukan yang stabil. Lingkungan beban yang mampu ditanggung ialah dari 150 ke 1500 kN bergantung kepada jenis tanah.
Sambungan
Sambungan
Drop hammer
Hydraulic hammer
Diesel hammer
vibration
Drop hammer
Jenis alat mencerucuk yang paling lama Biasanya digunakan untuk projek yang kecil Terdiri daripada 1bongkah iron/steel Standart ram weight adalah 2.5-50 kN
Drop hammer
Operasi yang perlahan Sangat bergantung kepada kemahiran operator Drop height mudah berubah
Diaktifkan oleh steam atau tekanan udara Hammer jatuh kerana daya graviti Tenaga yang dihasilkan biasanya 10-2250 kN.m Kadar operasi 35-60 blow seminit Kebaikan: ~operasi yang konsisten ~kadar hentakan yang lebih tinggi berbanding
drop hammer
Hammer yang menggunakan udara atau steam dan daya graviti bagi pukulan ram
Popular untuk mencerucuk sheet pile
Daya hentakan (blow) dikawal sepenuhnya Kurang bising Boleh diguna untuk kawasan yang bertanah lembut
silinder
Diesel hammer
Terbahagi kpd 2:~ open end/single acting diesel hammer Konsep-ram jatuh dengan daya graviti,oleh itu ia juga dikenali dengan single acting hammer Diaktifkan oleh liquid fuel
Kejatuhan ram adalah merujuk kepada tindakan daya graviti dan tekanan dalam bounce chamber 8 bahagian penting dalam close end diesel hammer
~piston/ram ~impact block ~cylinder ~fuel pump ~fuel injector ~exhaus port ~recoil damper ~bounce chamber
Vibratory hammer
Sesuai untuk tanah jenis clay,sand,gravel Pile dimasukkan kedalam tanah dengan memindahkan daya getaran melalui pile Getaran akan dipindahkan di atas tanah.Ini menyebabkan kekuatan tanah berkurang dan seterusnya membenarkan pile untuk masuk ke dalam tanah Dilakukan oleh putaran eccentric Biasanya menggunakan kuasa elektrik / hidraulik Kebanyakan bergetar dengan frekuensi 20-40 Hz
Struktur eccentric
eccentric
2.
3.
4.
5 6
Pile yang telah ditetapkan dibawa ke tapak projek Kerja-kerja mencerucuk dijalankan dengan memasukkan pile satu persatu. Selepas satu pile dimasukkan pile seterusnya yang akan dimasukkan dan disambung ( jointing) iaitu menggunakan kaedah welding. Pile driving akan terus menghentak pile sehingga pile tidak dapat masuk kedalam tanah lagi (dikesan dengan kaedah kertas graf) Langkah akhir adalah membina pile cap
Pile Shoe
Pile joint
Satu pile disambung dengan pile yang lain dengan kaedah welding sekitar perimeter pile (berpandukan BS8004:1986 quality control recommendation) Untuk menyambungkan satu pile dengan pile yang lain
Pile cap
Jarak antara permukaan
Pile reinforcement perlu panjang bagi membenarkannya terikat dalam pile cap
REPLACEMENT PILES
Biasanya kaedah ini digunakan di tapak bina yang:~> memerlukan cerucuk diletakkan berhampiran antara satu sama lain ~> gegaran atau bunyi bising perlu dihadkan Terbahagi kepada tiga, iaitu:1. 2. 3.
REPLACEMENT PILE
PERCUSSION BORED
PRESTCORE PILE
ROTARY BORED
Sesuai untuk tapak bina yang kecil dan sederhana. Sesuai digunakan untuk tanah liat atau gravel. Diameter cerucuk biasanya dari 300mm sehingga 950mm. Direkabentuk untuk membawa beban sehingga 1500kN. Kaedah ini dijalankan dengan menggunakan shear leg or tripod rig yang memerlukan sekurang-kurangnya 1.8m headroom
akan dimasukkan dengan menggali tanah menggunakan percussion cutters @ balers (bergantung kepada keadaan tanah yang hendak ditembusi).
Apabila kedalaman yang tepat (bergantung kepada keadaan tanah) dikenalpasti maka tetulang keluli akan diletakkan di dalam liner dan kemudiannya konkrit dicurahkan. Pemadatan dijalankan apabila liner dikeluarkan dengan menggunakan winch atau hidraulics jacks. Kaedah air compressed digunakan untuk memadatkan dan mencampurkan konkrit. Internal drop hammer boleh juga digunakan.
Diklasifikasikan kegunaannya berdasarkan saiz bored pile. - bored pile yang pendek digunakan untuk kediaman - bored pile yang berdiameter besar digunakan untuk menumpukan beban pada bangunan multi-storey dan pembinaan jambatan.
Sesuai digunakan untuk kebanyakan tanah cohesive. Kaedah ini biasanya dijalankan dengan menggunakan auger yang beroperasi bersama dengan steel tube liner (berdasarkan keadaan tanah).
a.
CHESHIRE AUGER
o
o
o o
Mempunyai 1 hingga 2 pusingan helix di hujungnya. Biasanya diletakkan di atas lori atau traktor Terdapat kelly bar (sehingga 7.5m panjang) yang terdiri samada teleskopik atau extendable. Tanah dikorek oleh auger, dinaikkan ke permukaan dan memutarkan helix ke sebelah lubang yang dikorek tadi.
b.
o o
Biasanya digunakan apabila gerakan spiral yang ada memberikan kerosakan kepada permukaan untuk dipindahkan daripada tapak. Biasanya diletakkan di atas adapted excavation atau crane digunakan.
power unit. Walaupun bucket boring tool bukan auger tetapi ia boleh juga
Direkabentuk dengan:- Diameter sehingga 2.60 m. - Panjang di antara 24 m hingga 60 m. Keupayaan membawa beban dari 2500 higga 8000kN. Sesuai untuk kegunaan - Pada tanah liat yang keras (stiff) - untuk struktur yang mempunyai beban menumpu yang tinggi dan boleh dilapis penuh atau separuh dengan steel tubes.
Kadang-kala tidak memerlukan reinforcement. Penuangan konkrit biasanya menggunakan tremie pipe.
2.
3.
4.
5.
6.
Base atau toe boleh dibesarkan atau dilebarkan sehingga tiga kali
diameter shaft untuk menambahkan keupayaan penampungan pile.
DRILLING BUCKET
PRESTCORE PILES
Salah satu daripada bentuk composite pile yang menggunakan precast dan in situ concrete. Kaedah ini sama seperti kaedah percussion bored pile. Kebaikan: Sesuai untuk tanah yang berair. Mudah untuk mengendalikan peralatan yang memerlukan headroom yang rendah. Pembentukan untuk kaedah ini boleh dibahagikan kepada empat tingkat yang jelas. 1. Boring- lubang dibentuk separti kaedah percussion bored piles yang menggunakan kaedah tripod rig
2.
Assembly - unit precast yang membentuk teras (core) pile disusun guna mandrel yang khas dan reinforcement dimasukkan sebelum teras pile diturunkan ke kedudukannya
-menaikkan dan menurunkan teras pile dengan pneumatic winch -tumpukan kepada kepala lining tube untuk menggabungkan lapisan bearing. 3. Pressing the core 4. Grouting - mengeluarkan lining tube dan grout dengan bantuan compressed air untuk memaksa ground water keluar.
Untuk memastikan jenis piling yang dipilih bersesuai dengan kehendak projek
dan mampu menanggung beban yang akan dikenakan pada jenis tanah.
JENIS-JENIS UJIAN
CARA YANG PALING CEPAT DAN MAHAL UNTUK PEMERIKSAAN DALAM INTEGRITY KEPADA ASAS PILES
KEBAIKAN SIT INI ADALAH EKONOMIC DAN CEPAT. SELAIN ITU PILE YG ROSAK YG TERDAPAT CRACKS DAPAT DIKESAN. SELAIN ITU SIT DAPAT MENGESAN SESUATU YANG TIDAK ELOK PADA PERINGKAT AWAL
SIT BOLEH GUNA UNTUK CAST INSITU PILES DAN PRECAST CONCRETE PILES
ALAT INI DIGUNAKAN UNTUK TEST JENIS CSL UNTUK HIGH RESOLUTION TESTING BAGI MANA-MANA JENIS DIAMETER DAN PANJANG PILES CHUM UNTUK PILE TEST CARA ULTRASONIC TERMASUK CROSSHOLE SONIC LOGGING(CSL),SINGLE HOLE SONIC LOGGING(SSL) DAN TOMOGRAPHY.
ALAT YANG PALING CEPAT UNTUK KAWAL KUALITI DALAM BILANGAN PILES YANG BANYAK
PET UNTUK PILE TEST SELALUNYA UNTUK CARA TEST JENIS SONIC ECHO DIKENALI JUGA DENGAN NAMA PULSE ECHO TESTING ATAU LOW STRAIN TESTING
PUNCA BERLAKU
Berat
Terdapat
CONCRETE PILE
JENIS MASALAH
KEROSAKAN PADA KEPALA CERUCUK Pecah Bentuk yang tidak cantik KEROSAKAN PADA ROD CERUCUK Retak Konkrit spall KEROSAKAN PADA PILE TOE Runtuh Konkrit spall
PUNCA BERLAKU
Penggunaan
Penggunaan
TIMBER PILE
JENIS MASALAH
KEROSAKAN PADA KEPALA CERUCUK
Merekah
PUNCA MASALAH
PENGGUNAAN
YANG BERLEBIHAN
TEKANAN TANAH
GEGARAN
KEPADATAN
TEKANAN TANAH
CARA MENGATASI: MENGGUNAKAN DESIGN KONKRIT YANG SESUAI. CARA PEMASANGAN YANG BETUL DAN PERLINDUNGANNYA DI DALAM TANAH. MENGAWAL JUMLAH DAN RATE OF DISPLACEMENT DI SEKELILINGNYA.
GEGARAN
CARA MENGATASI: MENGAWAL HENTAKAN MENAMBAHKAN FREKUENSI HAMMER BLOW. PERLUKAN SOKONGAN SEMASA PILING TUBE DIMASUKKAN KE DALAM TANAH JENIS SOFT CLAY ATAU LOOSE CLAY.
COMPACTION(KEPADATAN)
CARA MENGATASI: MENGAWAL PANTAKAN
TANAH LIAT
TANAH BERPASIR
ROSAK
LEMBUT
PENGGEMBURAN
KONTRAKTOR TERLIBAT
T & N PILING CONSTRUCTION SDN BHD NO 108-01, JALAN ROS MERAH 2/16 TAMAN JOHOR JAYA, 81100 JOHOR BAHRU JOHOR DARUL TAKZIM.
PENYEDIAAN TAPAK
Precast concrete
TARIK
ANGKAT
MASUK
HENTAK
MENCERUCUK
JOINTING
WELDING
JOINTING
JOINTING
MENCERUCUK
KONTRAKTOR TERLIBAT
ISYODA (M) SDN. BHD, NO 60, PERSIARAN 65C, OFF JALAN PAHANG BARAT, 53000 KUALA LUMPUR TEL:03-40226550
FAX:03-40223552
E-MAIL: isyoda@streamyx.com
2. Flight auger diletakkan pada boring rig dan kerja-kerja pengorekan dimulakan.
3. Operasi berjalan
4. Jika terdapat tanda-tanda tanah akan runtuh atau tidak stabil casing sementara dimasukkan.
5&6. Kerja-kerja pengorekan diteruskan dengan menggunakan auger atau boring bucket (bergantung kepada keadaan tanah)sehingga kedalaman yang dikehendaki tercapai.
Kerja-kerja konkrit pada keadaan lubang kering 9. Konkrit dituang terus secara perlahan-lahan dari concrete truck kepada hopper. Apabila konkrit cecah cut-off level kerja-kerja menuang konkrit dihentikan.
11.
Semasa kerja-kerja menuang konkrit berjalan, tremie pipe dikeluarkan sedikit demi sedikit untuk memastikan ia sentiasa berada dalam konkrit.
12. Setelah
REINFORCEMENT
LEBIHAN KONKRIT
KELLY BOX
FLIGHTS
FLIGHT AUGER
CRANE BOOM
KELLY BAR
AUGER
AUGER
DRILLING BUCKET
REINFORCEMENT CAGE
CASING
KELLY BAR
sekian
