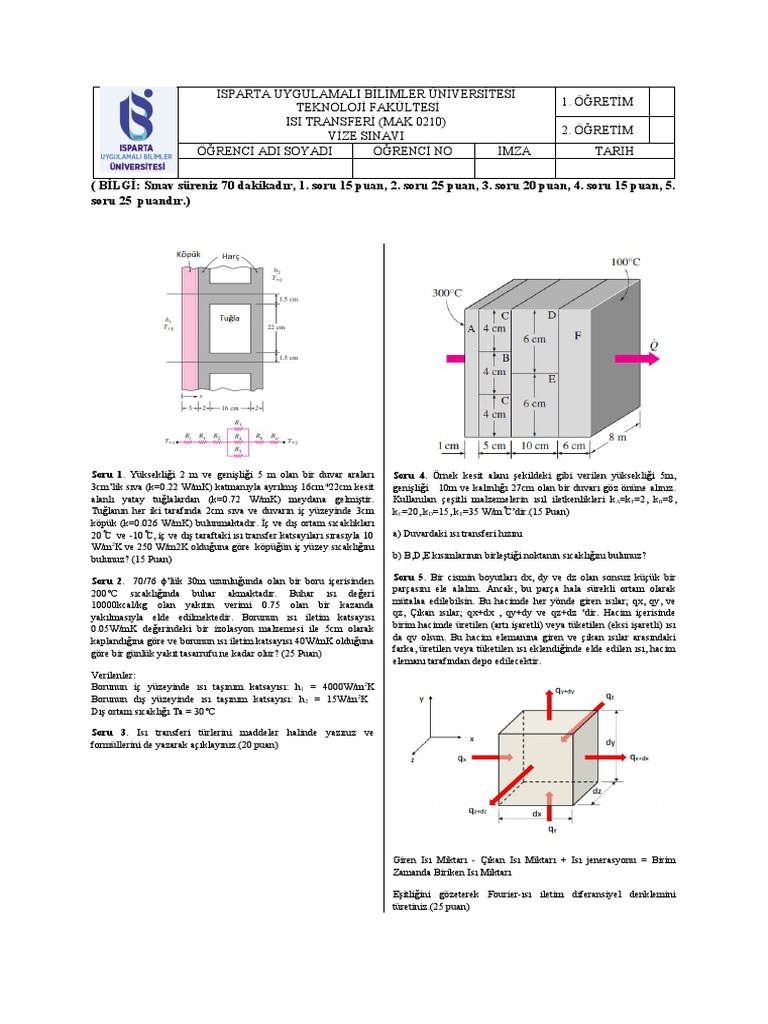

ISPARTA UYGULAMALI BİLİMLER ÜNİVERSİTESİ

1. ÖĞRETİM
TEKNOLOJİ FAKÜLTESİ
ISI TRANSFERİ (MAK 0210)
2. ÖĞRETİM
VİZE SINAVI
ÖĞRENCİ ADI SOYADI ÖĞRENCİ NO İMZA TARİH

( BİLGİ: Sınav süreniz 70 dakikadır, 1. soru 15 puan, 2. soru 25 puan, 3. soru 20 puan, 4. soru 15 puan, 5.
soru 25 puandır.)

Soru 1. Yüksekliği 2 m ve genişliği 5 m olan bir duvar araları
3cm’lik sıva (k=0.22 W/mK) katmanıyla ayrılmış 16cm*22cm kesit
alanlı yatay tuğlalardan (k=0.72 W/mK) meydana gelmiştir.
Tuğlanın her iki tarafında 2cm sıva ve duvarın iç yüzeyinde 3cm
köpük (k=0.026 W/mK) bulunmaktadır. İç ve dış ortam sıcaklıkları
20 ̊C ve -10 ̊C, iç ve dış taraftaki ısı transfer katsayıları sırasıyla 10
W/m2K ve 250 W/m2K olduğuna göre köpüğün iç yüzey sıcaklığını
bulunuz? (15 Puan)
Soru 4. Örnek kesit alanı şekildeki gibi verilen yüksekliği 5m,
genişliği 10m ve kalınlığı 27cm olan bir duvarı göz önüne alınız.
Kullanılan çeşitli malzemelerin ısıl iletkenlikleri kA=kF=2, kB=8,
kC=20, kD=15, kE=35 W/m ̊C’dir.(15 Puan)
a) Duvardaki ısı transferi hızını
b) B,D,E kısımlarının birleştiği noktanın sıcaklığını bulunuz?

Soru 2. 70/76 ϕ’lük 30m uzunluğunda olan bir boru içerisinden
200℃ sıcaklığında buhar akmaktadır. Buhar ısı değeri
10000kcal/kg olan yakıtın verimi 0.75 olan bir kazanda
yakılmasıyla elde edilmektedir. Borunun ısı iletim katsayısı
0.05W/mK değerindeki bir izolasyon malzemesi ile 5cm olarak
kaplandığına göre ve borunun ısı iletim katsayısı 40W/mK olduğuna
göre bir günlük yakıt tasarrufu ne kadar olur? (25 Puan)
Verilenler:
Borunun iç yüzeyinde ısı taşınım katsayısı: h1 = 4000W/m2K
Borunun dış yüzeyinde ısı taşınım katsayısı: h2 = 15W/m2K
Dış ortam sıcaklığı Ta = 30℃
Soru 5. Bir cismin boyutları dx, dy ve dz olan sonsuz küçük bir
parçasını ele alalım. Ancak, bu parça hala sürekli ortam olarak
mütalaa edilebilsin. Bu hacimde her yönde giren ısılar; qx, qy, ve
qz, Çıkan ısılar; qx+dx , qy+dy ve qz+dz ‘dir. Hacim içerisinde
birim hacimde üretilen (artı işaretli) veya tüketilen (eksi işaretli) ısı
da qv olsun. Bu hacim elemanına giren ve çıkan ısılar arasındaki
farka, üretilen veya tüketilen ısı eklendiğinde elde edilen ısı, hacim
elemanı tarafından depo edilecektir.

Soru 3. Isı transferi türlerini maddeler halinde yazınız ve

formüllerini de yazarak açıklayınız.(20 puan)

Giren Isı Miktarı - Çıkan Isı Miktarı + Isı jenerasyonu = Birim

Zamanda Biriken Isı Miktarı

Eşitliğini gözeterek Fourier-ısı iletim diferansiyel denklemini

türetiniz.(25 puan)
