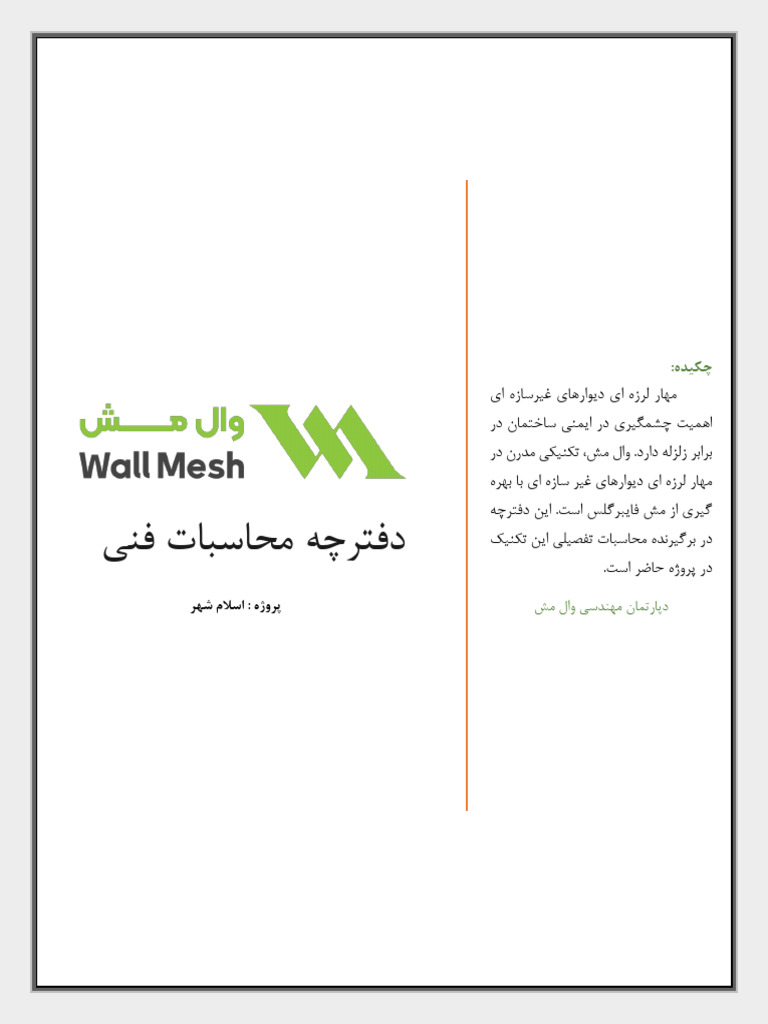

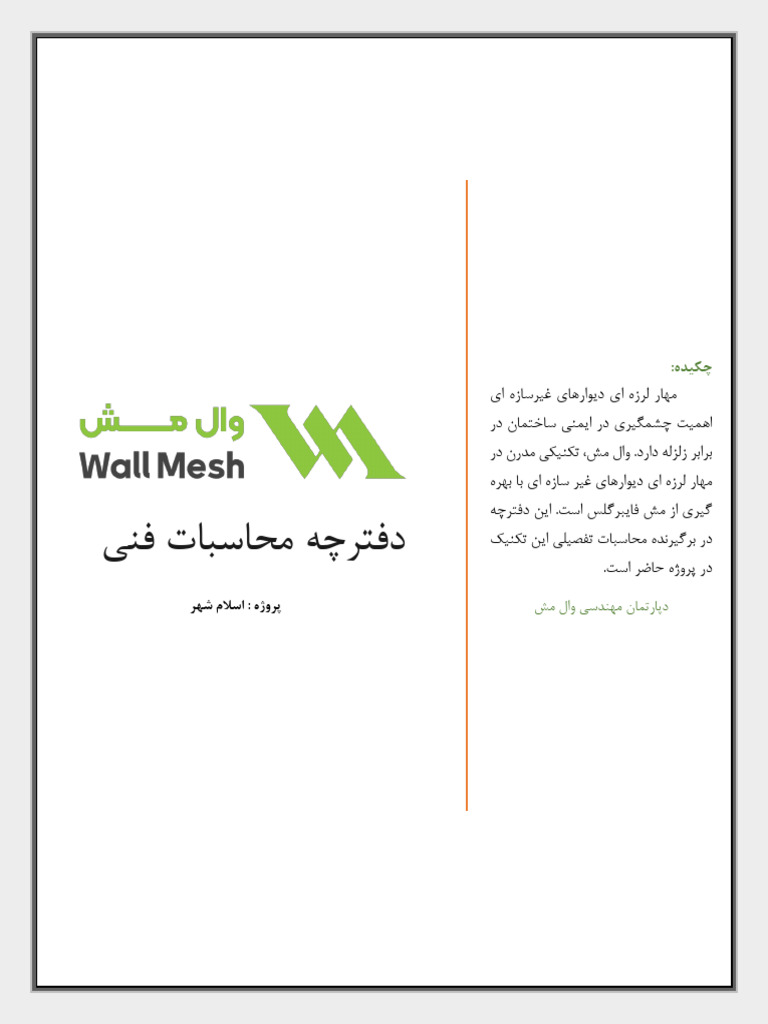

‫چکیده‪:‬‬

‫مهار لرزه ای دیوارهای غیرسازه ای‬

‫اهمیت چشمگیری در ایمنی ساختمان در‬
‫برابر زلزله دارد‪ .‬وال مش‪ ،‬تکنیکی مدرن در‬
‫مهار لرزه ای دیوارهای غیر سازه ای با بهره‬
‫گیری از مش فایبرگلس است‪ .‬این دفترچه‬
‫دفترچه محاسبات فنی‬ ‫در برگیرنده محاسبات تفصیلی این تکنیک‬
‫در پروژه حاضر است‪.‬‬

‫پروژه ‪ :‬اسالم شهر‬ ‫دپارتمان مهندسی وال مش‬

 ‫‪ – 0‬مبانی آیین نامه ای و حقوقی‬
‫بر اساس پیوست ششم استاندارد ‪ 2800‬ایران و همچنین نشریه ‪ 819‬مرکز تحقیقات راه‪،‬‬
‫مسکن و شهرسازی ایران بهره گیری از روشهای نوین مهار دیوار از جمله روش مسلح کردن با شبکه‬
‫الیاف به رسمیت شناخته شده است‪ .‬بند پ ‪ 11-2-4-1-6‬پیوست ششم استاندارد ‪ 2800‬در این‬
‫خصوص صراحت دارد‪.‬‬

‫‪ -1‬معرفی روش مسلح سازی با شبکه الیاف (وال مش)‬

‫یک روش مهار لرزه ای دیوارها مسلح کردن آن با شبکه الیاف می باشد‪ .‬در این روش خمش دیوار‪،‬‬
‫یک طرفه و در راستای قائم می باشد بنابراین دیوار نیازی به وادار ندارد و محدودیتی در طول‬
‫دیوار وجود ندارد‪ .‬توجه شود که در این حالت در لبه های دیوار و کنار بازشوها باید بر روی دیوار‬
‫از نوار شبکه الیاف استفاده نمود‪ .‬در این روش نوارهای شبکه ساخته شده از الیاف کربن یا شیشه بر‬
‫روی دیوار قرار داده شده و نازك کاری بر روی آن به صورت دست یپاشیده می شود‪ .‬بعد از انجام‬
‫الیه اول پاشش باید نبشی مهار خارج صفحه دیوار در باال و پایین دیوار اجرا شده و الیه نهایی نازك‬
‫کاری دیوار بر روی نبشی اجرا شود (توجه شود که نباید پاشش بر روی نبشی اجرا شود و از حرکت‬
‫داخل صفحه دیوار جلوگیری نماید)‪ .‬در صورت وجود حداقل ‪ 50‬میلی متر کف سازی که پایین دیوار‬

‫‪Wallmesh.ir‬‬
‫در داخل آن قرار گیرد نیازی به اجرای نبشی پایینی نمی باشد‪ .‬در این روش‪ ،‬درصورتی که نازك‬
‫کاری روی دیوار از جنس سیمان انتخاب شده باشد‪ ،‬الیاف شیشه مقاوم به قلیا با مقاومت گسیختگی‬
‫بیش از ‪ 1000MPa‬مناسب می باشد‪ .‬در هر دو صورت‪ ،‬مقدار الیاف مورد نیاز با توجه به مشخصات‬
‫آنها در حالت استفاده به صورت نواری حداقل ‪ 100‬گرم بر مترمربع و در حالت استفاده به صورت‬
‫سرتاسری ‪ 50‬گرم بر مترمربع می باشد‪ .‬این روش با توجه به حذف وادارها می تواند نسبت به سایر‬
‫روش ها از هزینه کمتری برخوردار بوده و برای ساختمان های موجود نیز قابل کاربرد میباشد‪.‬‬

‫‪Wallmesh.ir‬‬
Wallmesh.ir
‫شبکه الیاف یک ساختار شبکه ای متشکل از نخ های متعدد است که به یکدیگر متصل شده اند‪.‬‬
‫شبکه الیاف می تواند دارای ساختار یک جهته یا دو جهته باشد‪ .‬ساختار یک جهته به معنای این‬
‫است که نخ ها در یک راستا از مقاومت کششی مناسبی برخوردار هستند اما در جهت دیگر مقاومت‬
‫کمتری داشته و نخ های ضعیف تر تنها برای اتصال و کنار هم نگهداشتن نخهای قوی تر استفاده‬
‫شده اند؛ لذا در طراحی و کاربرد باید جهت قوی مالك باربری باشد‪ .‬درمش دوطرفه در هر دو جهت‬
‫نخ ها از مقاومت کششی باالیی برخوردار می باشند‪ .‬فاصله بین چشمه ها (یک نخ تا نخ مجاور) در‬
‫ساختار شبکه ای بنا به طراحی می تواند متفاوت باشد‪ .‬اما این فاصله نباید از ‪ 5‬میلی متر کمتر باشد‬
‫‪.‬‬

‫‪ -2‬مبانی محاسباتی‬

‫‪ - 1-2‬سطح خطر لرزهای‬

‫سطح خطر لرزهای موردنیاز برای طراحی دیوارهای غیر سازهای‪ ،‬سطح خطر‪« 1-‬زلزله طرح» است‬
‫که این سطح خطر بر اساس ‪ 10%‬احتمال فرا گذشت در ‪ 50‬سال عمر مفید ساختمان که معادل‬
‫دوره بازگشت ‪ 4۷5‬سال است‪ ،‬تعیین می شود‪ .‬بدین منظور می توان از طیف طرح ارتجاعی آییننامه‬
‫طراحی سازهها در برابر زلزله‪ ،‬استاندارد ‪ 2800‬ایران‪ )A.B( ،‬با توجه به مقادیر ارائه شده در این آیین‬
‫نامه استفاده نمود‪.‬‬

‫‪-2-2‬ضریب اهمیت دیوار غیر سازهای‬

‫ضریب اهمیت دیوار غیر سازهای در سازههای با اهمیت بسیار زیاد برابر ‪ Ip =1.4‬و ضریب اهمیت‬
‫دیوار غیر سازهای در سازههای با اهمیت زیاد یا متوسط‪ ،‬برابر‪ Ip =1‬در نظر گرفته میشود‪ .‬برای‬
‫سازههای با اهمیت کم‪ ،‬نیاز به طرح لرزهای دیوار نمیباشد‪ .‬مقدار ضریب اهمیت دیوارهای اطراف راه‬
‫پله در تمام ساختمانها برابر با ‪ 1٫4‬در نظر گرفته شود‪.‬‬

‫‪-3-2‬مالحظات کلی‬
‫الزم است دیوارهای غیرسازهای بسته به نوع قرارگیری آن‪ ،‬در مقابل بارهای وارده ناشی از فشار و‬
‫مکش باد و نیروها و جابجاییهای زلزله و بارهای ناشی از ضربه مهار شوند‪ .‬در شرایطی که نیروی‬

‫‪Wallmesh.ir‬‬
‫خارج از صفحه دیوارها توسط مقاطع نبشی یا ناودانی به ستونها انتقال مییابد‪ ،‬میبایست در محاسبه‬
‫سازه بار گسترده جانبی معادل ‪ 100‬کیلوگرم بر متر طول بر ستونهای مذکور اعمال شود‪.‬‬

‫در طراحی دیوارها در برابر بارهای وارده سه عامل به شرح زیر باید موردبررسی و کنترل قرارگیرد‪:‬‬

‫‪ ‬اتصال دیوار به تکیهگاه باید قادر به تحمل نیروهای خارج از صفحه وارده به دیوار‬
‫ناشی از بار باد‪ ،‬زلزله و اثرات ضربه باشد‪.‬‬
‫‪ ‬دیوار باید در راستای داخل صفحه از سازه جدا شود‪.‬‬
‫‪ ‬دیوار باید قادر به تحمل جابجایی نسبی و تغییر شکلهای تعریف شده در این‬
‫دستورالعمل باشد‪.‬‬

‫‪ - 4-2‬بارها و اثرات ناشی از زلزله‬

‫دیوارهای غیرسازهای عالوه بر اینکه به نیروهای اینرسی ناشی از شتاب وارده حساس میباشند‪،‬‬
‫حساس به جابجاییهای نسبی نیز میباشند؛ بنابراین‪ ،‬این دیوارها عالوه بر اینکه باید تحت اثر وارد‬
‫آمدن نیروهای اینرسی ناشی از شتاب وارده پایدار بمانند‪ ،‬باید برای تغییرشکلهای ناشی از جابجایی‬
‫نسبی جانبی طبقات در زلزله نیز کنترل شوند‪.‬‬

‫نیاز به ارزیابی لرزهای دیوارها و نمای متصل به آن بسته به داخلی یا خارجی بودن دیوار و‬
‫انواع مختلف نما متصل به آن در جدول زیر ارائه شده است‪ .‬الزم به ذکر است ترازهای لرزهخیزی‬
‫کم‪ ،‬متوسط‪ ،‬زیاد و خیلی زیاد مورداستفاده در جدول زیر مطابق تقسیم بندی آیین نامه طراحی‬
‫سازه ها در برابر زلزله (استاندارد ‪ )2800‬میباشد‪ .‬در صورتی که دیوار نیاز به ارزیابی لرزهای داشته‬
‫باشد باید خود و اتصاالتش برای نیروها و جابجایی نسبی کنترل شود‪.‬‬

‫‪Wallmesh.ir‬‬
‫با توجه به اینکه سازه حاضر در شهر تهران قرار گرفته و دارای اهمیت متوسط (با توجه به‬
‫کاربری تعریف شده) است‪ ،‬لذا طبق جدول فوق؛ دیوارهای خارجی نیاز به کنترل نیروهای وارده دارد‬
‫و همچنین نیاز به کنترل جهت جابجایی های وارده وجود دارد‪.‬‬

‫‪ -5-2‬محاسبه نیروها و تغییرشکلهای وارد به دیوار‬

‫‪ -1-5-2‬نیروی افقی وارد به دیوار‬

‫نیروی افقی زلزله وارده به دیوار مطابق رابطه (‪ )1-1‬محاسبه میشود‪.‬‬
‫‪0.4ap ABsWpIp‬‬ ‫‪x‬‬
‫= ‪FP‬‬ ‫) ‪(1+2‬‬ ‫(‪)1-1‬‬
‫‪Rp‬‬ ‫‪h‬‬

‫نیروی افقی زلزله وارد بر دیوار الزم نیست بزرگتر از مقدار زیر اختیار گردد‪:‬‬

‫‪F = 1.6 ABsWpIp‬‬ ‫(‪)2-1‬‬

‫همین طور نیروی افقی زلزله وارد بر دیوار نباید کمتر از مقدار زیر شود‪:‬‬

‫‪F = 0.3 ABsWpIp‬‬ ‫(‪)3-1‬‬

‫‪Wallmesh.ir‬‬
 ‫که در این روابط‪:‬‬

‫‪ :FP‬نیروی لرزهای افقی طراحی وارد بر دیوار که در مرکز ثقل آن وارد میشود‪.‬‬

‫‪ :IP‬ضریب اهمیت‬

‫‪ :A‬شتاب مبنای‬
‫‪1.5ai ap Wp‬‬
‫= ‪FP‬‬ ‫𝐴‬ ‫(‪)4-1‬‬
‫‪Rp‬‬

‫که در آن ‪ ai‬مقدار شتاب در تراز ‪ i‬بهدستآمده از تحلیل طیفی و ‪ Ax =1‬محاسبه شده است‪.‬‬
‫‪2‬‬
‫‪δmax‬‬
‫( = ‪Ax‬‬ ‫)‬ ‫(‪)5-1‬‬
‫‪1.2δavg‬‬

‫که در آن ‪:‬‬

‫‪ :δmax‬بیشترین تغییر مکان در تراز ‪ x‬که با فرض ‪ Ax =1‬محاسبهشده است‪.‬‬

‫‪ :δavg‬متوسط مقادیر تغییرمکان در نقاط انتهایی سازه در تراز ‪ x‬که با فرض ‪Ax=1‬‬
‫محاسبهشده است‪.‬‬

‫الزم به یادآوری است که شاخص بزرگنمایی پیچشی نباید کمتر از ‪ 1‬منظور شده و در ضمن‬
‫الزم نیست بیش از ‪ 3‬در نظر گرفته شود‪.‬‬

‫در محاسبه ‪ Fp‬به این روش نیز‪ ،‬حد باال و پائین حاصل از روابط ‪ 2-1‬و ‪ 3-1‬برقرار است‪.‬‬

‫‪ -2-5-2‬نیروی افقی وارد به دیوار‬

‫مقادیر تغییر مکان نسبی ناشی از زلزله (‪ )DP‬باید بر اساس روابط این بند محاسبه گردند‪ .‬با‬
‫توجه به اینکه دیوار‪ ،‬دو سقف واقع در ترازهای ‪ x‬و ‪ y‬یک ساختمان با سیستم سازهای را به هم‬
‫متصل مینماید‪ ،‬باید از رابطه (‪ )6-1‬استفاده شود‪.‬‬

‫)‪DP = IP (δxA – δyA‬‬ ‫(‪)6-1‬‬

‫در محاسبه تفاوت تغییر مکان طبقه در رابطه باال می توان با استفاده از روش طیفی معرفیشده در‬
‫استاندارد ‪ 2800‬تغییر مکان هر طبقه برای هر مود را محاسبه و ترکیب نمود‪.‬‬

‫‪Wallmesh.ir‬‬
 ‫در این حالت نیاز نیست ‪ DP‬از مقدار محاسبه شده از رابطه (‪ )۷-1‬بیشتر اختیار شود‪.‬‬
‫‪(hx –hy)∆aA‬‬
‫‪DP = I P‬‬
‫‪hsx‬‬
‫(‪)۷-1‬‬

‫اگر دیوار‪ ،‬دونقطه هم تراز در دو بلوك (مجزا از نظر سازهای) از یک ساختمان را به هم وصل‬
‫نماید (این حالت فقط در صورتی اتفاق می افتد که دیوار در محل درز انقطاع قطع نشده باشد) باید‬
‫از رابطه (‪ )8-1‬استفاده شود‪.‬‬

‫)‪DP = IP (ǀδxAǀ – ǀδxBǀ‬‬ ‫(‪)8-1‬‬

‫در این حالت نیاز نیست ‪ Dp‬از مقدار محاسبه شده در رابطه (‪ )9-1‬بیشتر اختیار شود‪:‬‬
‫‪hx ∆aA‬‬ ‫‪hy ∆aB‬‬
‫( ‪DP = I P‬‬
‫‪hsx‬‬
‫‪+‬‬ ‫‪hsx‬‬
‫)‬ ‫(‪)9-1‬‬

‫در این روابط‪:‬‬

‫‪ = DP‬تغییر مکان نسبی جانبی که دیوار باید برای تطابق با آن طرح شود‬

‫‪ = hx‬ارتفاع اتصال تکیه گاه فوقانی (تراز ‪ )x‬نسبت به تراز پایه‪.‬‬

‫‪ = hy‬ارتفاع اتصال تکیه گاه تحتانی (تراز ‪ )y‬نسبت به تراز پایه‪.‬‬

‫‪ = δxA‬تغییر مکان جانبی قسمت ‪ A‬ساختمان در تراز ‪ ،X‬تعیین شده بر اساس روشهای‬
‫تحلیلی ارائه شده در استاندارد ‪.2800‬‬

‫‪ = δyA‬تغییر مکان جانبی قسمت ‪ A‬ساختمان در تراز ‪ ،y‬تعیین شده بر اساس روشهای‬
‫تحلیلی ارائه شده در استاندارد ‪.2800‬‬

‫‪ = δxB‬تغییر مکان جانبی قسمت ‪ B‬ساختمان در تراز ‪ ،X‬تعیین شده بر اساس روشهای‬
‫تحلیلی ارائه شده در استاندارد ‪.2800‬‬

‫‪Wallmesh.ir‬‬
 ‫‪ -6-2‬معیارهای پذیرش‬
‫الف ‪ -‬ساختمان با اهمیت متوسط‪:‬‬
‫دیوارهای خارجی ساختمانهای ‪ 1‬تا سه طبقه با اهمیت متوسط باید قادر به تحمل نیروهای‬
‫برونصفحهای محاسبهشده و حداکثر تغییر مکان مجاز (در صورت عدم جداسازی دیوار از سازه در‬
‫جهت داخل صفحه) باشند‪ .‬مقدار تغییر مکان نسبی مجاز برای این دیوارها برابر ‪ 0.01‬میباشد‪ .‬توجه‬
‫شود که در این حالت دیوار باید در جهت خارج از صفحه مهار شود‪ .‬در صورت جداسازی دیوار از قاب‬
‫با جزئیات ارائه شده در این دستور العمل نیازی به کنترل معیار تغییر شکلی نمیباشد‪ .‬فاصله‬
‫جداسازی از ستونها به اندازه حداقل ‪ 0.01‬ارتفاع آزاد دیوار یا حداکثر جابجایی نسبی طبقه در‬
‫تحلیل سازه بر اساس استاندارد ‪ 2800‬میباشد‪ .‬در ساختمانهای با اهمیت متوسط با تعداد طبقات‬
‫چهار الی هفت طبقه با وجود عدم الزام استاندارد ‪ ،2800‬توصیه اکید این دستورالعمل این است که‬
‫این دیوارها باید بر اساس ضوابط این دستورالعمل جداسازی شوند‪ .‬در ساختمانهای هشت طبقه و‬
‫بیشتر بر اساس استاندارد ‪ 2800‬جداسازی دیوار از قاب الزامی است‪.‬‬

‫ب‪ -‬ساختمان با اهمیت زیاد‪:‬‬

‫دیوارهای خارجی ساختمانهای با اهمیت زیاد تا سه طبقه باید قادر به تحمل نیروهای برون‬
‫صفحهای محاسبه شده طبق بند ‪ 1-1-۷-1‬و حداکثر تغییر مکان مجاز طبق این بند (در صورت عدم‬
‫جداسازی دیوار از سازه در جهت داخل صفحه) باشند‪ .‬مقدار تغییر مکان نسبی مجاز برای این دیوارها‬
‫برابر ‪ 0.008‬میباشد‪ .‬توجه شود که در این حالت دیوار باید در جهت خارج از صفحه مهار شود‪ .‬در‬
‫صورت جداسازی دیوار از قاب با جزئیات ارائهشده در این دستورالعمل نیازی به کنترل معیار تغییر‬
‫شکلی نمیباشد‪ .‬فاصله جداسازی از ستونها به اندازه حداقل ‪ 0.01‬ارتفاع آزاد دیوار یا حداکثر‬
‫جابجایی نسبی طبقه در تحلیل سازه بر اساس استاندارد ‪ 2800‬میباشد‪ .‬در ساختمانهای با تعداد‬
‫طبقات چهار طبقه و بیشتر بر اساس استاندارد ‪ 2800‬جداسازی دیوار از قاب الزامی است‪.‬‬

‫ج‪ -‬ساختمان با اهمیت بسیار زیاد‪:‬‬

‫دیوارهای خارجی ساختمانهای تا سه طبقه باید قادر به تحمل نیروهای برون صفحهای‬
‫محاسبه شده طبق بند ‪ 1-1-۷-1‬و حداکثر تغییر مکان مجاز طبق این بند (در صورت عدم جداسازی‬
‫دیوار از سازه در جهت داخل صفحه) باشند‪ .‬مقدار تغییر مکان نسبی مجاز برای این دیوارها برابر‬
‫‪ 0.005‬می باشد‪ .‬توجه شود که در این حالت دیوار باید در جهت خارج از صفحه مهار شود‪ .‬در صورت‬

‫‪Wallmesh.ir‬‬
‫جداسازی دیوار از قالب با جزئیات ارائهشده در این دستورالعمل نیازی به کنترل معیار تغییرشکل‬
‫نمیباشد‪ .‬فاصله جداسازی از ستونها به اندازه حداقل ‪ 0.02‬ارتفاع آزاد دیوار یا حداکثر جابجایی‬
‫نسبی طبقه در تحلیل سازه براساس استاندارد ‪ 2800‬میباشد‪ .‬در ساختمانهای با تعداد طبقات‬
‫چهارطبقه و بیشتر بر اساس استاندارد ‪ 2800‬جداسازی دیوار از قالب الزامی است‪.‬‬

‫در پروژه حاضر‪ ،‬با توجه به ارایه دیتایلهای جدا سازی دیوار از قاب و فراهم نمودن‬
‫امکان حرکت آزاد دیوار نیازی به کنترلهای معیارهای پذیرش برشمرده نیست و صرفا الزم‬
‫است‪ ،‬مهار خارج از صفحه دیوار کنترل شود‪.‬‬

‫‪Wallmesh.ir‬‬
 ‫‪ -3‬جزییات تفصیلی محاسبات مهار خارج از صفحه به روش وال مش‬
‫‪ -1-3‬فرضیات پایه در پروژه حاضر‬

‫اسالم شهر‬ ‫شهر‬ ‫دادههای پایه‬

‫خیلی زیاد‬ ‫لرزه خیزی‬
‫‪2‬‬ ‫نوع خاك‬
‫‪ 2.9‬متر‬ ‫ارتفاع تیپ طبقات‬
‫‪5‬‬ ‫تعداد طبقات‬
‫‪0.35‬‬ ‫شتاب مبنای طرح‬
‫شیشه‬ ‫ماهیت الیاف‬ ‫دادههای الیاف‬
‫میانگین مقاومت کششی بعد از ‪ 1226‬نیوتن بر ‪ 5‬سانتیمتر‬
‫قرارگیری در قلیا‬
‫انحراف معیار مقاومت کششی ‪ 13۷‬نیوتن بر ‪ 5‬سانتیمتر‬
‫بعد از قرارگیری در قلیا‬
‫لیکا‬ ‫نوع بلوك‬ ‫دادههای بلوک پرکننده‬
‫‪ 20‬سانتی متر‬ ‫ضخامت پیرامونی‬
‫‪ 10‬سانتیمتر‬ ‫ضخامت تیغه‬
‫مقاومت فشاری (نشریه ‪ 2 )3269‬مگاپاسکال‬
‫‪ 2۷0‬کیلوگرم بر متر مربع‬ ‫بار وارد بر دیوار لیکا‬
‫‪ 2‬مگاپاسکال‬ ‫مقاومت خمشی‬ ‫دادههای پایه پالستر‬
‫‪ 6‬مگاپاسکال‬ ‫مقاومت فشاری‬
‫‪ 2/5‬مگاپاسکال‬ ‫سطحی سختی‬

‫‪Wallmesh.ir‬‬
 ‫محاسبه تفصیلی مهار دیوارهای پیرامونی پالستر سیمان در طبقه اول‬

‫‪ A = 0.35g‬سطح خطر‬

‫‪S = 1.5‬خاك تیپ دو‬

‫‪Bs = S + 1‬‬
‫‪ ap = 1‬ضریب تشدید اجزاء‬

‫‪Rp = 2.5‬ضریب اصالح پاسخ‬

‫‪Wp = 270 kg/m2‬وزن بهره برداری دیوار لیکا‬

‫‪ x = 1‬طبقه مورد بررسی‬

‫‪ h = 5‬تعداد طبقات‬

‫طبق استاندارد ‪ 2800‬نیروی افقی زلزله وارد بر دیوار ‪ Max‬مقادیر زیر است‪.‬‬
‫‪0.4ap ABsWpIp‬‬ ‫‪x‬‬
‫= ‪FP‬‬ ‫) ‪(1+2‬‬
‫‪Rp‬‬ ‫‪h‬‬

‫‪FP = 0.3 ABsWpIp = 70.88‬‬

‫‪FP = Max (Fp, 70.88) = 70.88‬نهایی‬

‫‪(L) = 2.9 m‬ارتفاع دیوار ها‬

‫‪Mu = 1/8 * FP * 𝐿2‬‬

‫‪Mu = 74.51 kg.m‬‬
‫‪ = 1.0 m‬فاصله بین الیاف های وال مش‬

‫‪Mu= 1.0 * 74.51 = 74.51 kg.m‬‬

‫‪ = 1089 N/5cm‬مقاومت کششی منهای انحراف معیار بعد از قلیا‬

‫‪Wallmesh.ir‬‬
‫‪ = 25cm‬عرض الیاف وال مش‬

‫‪= 1089 N/5cm‬مقاومت بعد از قرارگیری در محیط قلیایی‬

‫‪ =20cm‬ضخامت دیوار مورد بررسی‬

‫‪𝛾 = 0.25‬‬
‫‪𝑀𝑑 = 20 × 0.9 × 0.25 × 108.9 × 0.2 = 98.0 kg. m‬‬
‫‪DCR = 74.5 / 98 = 0.76‬‬

‫مقدار ‪ DCR‬به دست آمده ‪ ،‬قابل قبول است‪.‬‬

‫در صورتی که ‪ DCR >1‬حاصل شود ‪ ،‬با تمهیداتی از جمله افزایش ضخامت الیاف ‪،‬‬
‫کاهش فاصله بین الیاف ها و ‪ ...‬مجددا محاسبات انجام می گردد‪.‬‬

‫‪Wallmesh.ir‬‬
‫دیوار داخلی‬ ‫دیوار پیرامونی‬
‫فاصله مرکز تا مرکز‬ ‫عرض‬ ‫فاصله مرکز تا مرکز‬ ‫عرض‬ ‫طبقه‬
‫مش ها‬ ‫الیاف‬ ‫مش ها‬ ‫الیاف‬
‫پالستر‬ ‫پالستر‬ ‫پالستر‬ ‫پالستر‬
‫گچ‬ ‫سیمان‬ ‫گچ‬ ‫سیمان‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫همکف‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪1‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪2‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪3‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪75‬‬ ‫‪25‬‬ ‫‪4‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪75‬‬ ‫‪25‬‬ ‫‪5‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬

‫‪Wallmesh.ir‬‬
‫دیوار داخلی‬ ‫دیوار پیرامونی‬

‫فاصله مرکز تا مرکز‬ ‫عرض‬ ‫فاصله مرکز تا مرکز‬ ‫عرض‬ ‫طبقه‬

‫مش ها‬ ‫الیاف‬ ‫مش ها‬ ‫الیاف‬
‫پالستر‬ ‫پالستر‬ ‫پالستر‬ ‫پالستر‬
‫گچ‬ ‫سیمان‬ ‫گچ‬ ‫سیمان‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫همکف‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪1‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪2‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪3‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪33‬‬ ‫‪4‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪25‬‬ ‫‪100‬‬ ‫‪100‬‬ ‫‪33‬‬ ‫‪5‬‬
‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬ ‫‪cm‬‬

‫‪Wallmesh.ir‬‬
 ‫جزییات تفصیلی محاسبات نبشی منقطع اتصال دیوار به تیر‬

‫فرضیات پایه‬

‫اسالمشهر‬ ‫شهر‬ ‫دادههای پایه‬

‫خیلی زیاد‬ ‫لرزه خیزی‬
‫‪2‬‬ ‫نوع خاك‬
‫‪ 2.90‬متر‬ ‫ارتفاع تیپ طبقات‬
‫‪+5‬پیلوت‬ ‫تعداد طبقات‬
‫‪0.35‬‬ ‫شتاب مبنای طرح‬
‫‪ 240‬مگاپاسکال‬ ‫تنش تسلیم‬ ‫دادههای نبشی‬
‫‪ L70x50‬با طول ‪10‬‬ ‫ابعاد‬
‫سانتیمتر‬
‫‪ 2‬میلیمتر‬ ‫ضخامت‬

‫طبق استاندارد ‪ 2800‬نیروی افقی زلزله وارد بر دیوار ‪ Max‬مقادیر زیر است‪.‬‬
‫‪0.4ap ABsWpIp‬‬ ‫‪x‬‬
‫= ‪FP‬‬ ‫) ‪(1+2‬‬
‫‪Rp‬‬ ‫‪h‬‬

‫‪FP = 0.3 ABsWpIp = 70.88‬‬

‫‪FP = Max (Fp, 70.88) = 70.88‬نهایی‬

‫‪(L) = 2.90 m‬ارتفاع دیوار ها‬

‫‪ =1.0 m‬فاصله بین نبشی‬

‫فاصله آزاد بین دیوار و تیر جهت قرارگیری فوم‪ 2 :‬سانتی متر)‪(e‬‬

‫‪Fp = 1 * 70.88= 70.88 kg/m‬‬

‫‪R= 1/2*70.88 *2.90 = 102.776‬‬

‫‪Wallmesh.ir‬‬
‫‪M=R*e‬‬
‫‪Mu= 102.776* 2 = 205.552‬‬
‫‪Mu=Mp=Z*Fy= 1/4*L* 𝑡 2 *Fy‬‬

‫𝑢𝑀∗‪4‬‬ ‫‪4∗205.55‬‬
‫‪Mu ≤ 𝜑Mn = 𝜑 * 1/4 * L* 𝑡 2 *Fy‬‬ ‫√≥‪t‬‬ ‫√=‬
‫𝑦𝐹∗𝐿∗𝜑‬ ‫‪0.9∗10∗2400‬‬
‫‪=0.195 cm ≤ 0.2 cm O.K‬‬
‫بنابراین نبشی با ضخامت ‪ 2‬میلی متر کفایت می کند‪ .‬با تکرار این محاسبات برای‬
‫طبقات مختلف‪ ،‬در نهایت‪ ،‬الگوی فاصله بین نبشی ها در طبقات مختلف به صورت جدول‬
‫زیر جمع بندی میگردد‪:‬‬

‫حداکثر‬ ‫حداکثر‬ ‫طبقه‬

‫فاصله نبشی در فاصله نبشی در‬
‫دیوار داخلی‬ ‫دیوار پیرامونی‬
‫‪100‬‬ ‫‪100‬‬ ‫همکف‬
‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪1‬‬
‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪100‬‬ ‫‪2‬‬
‫‪cm‬‬ ‫‪cm‬‬
‫‪100‬‬ ‫‪75 cm‬‬ ‫‪3‬‬
‫‪cm‬‬
‫‪100‬‬ ‫‪75 cm‬‬ ‫‪4‬‬
‫‪cm‬‬
‫‪100‬‬ ‫‪65 cm‬‬ ‫‪5‬‬
‫‪cm‬‬

‫‪Wallmesh.ir‬‬
