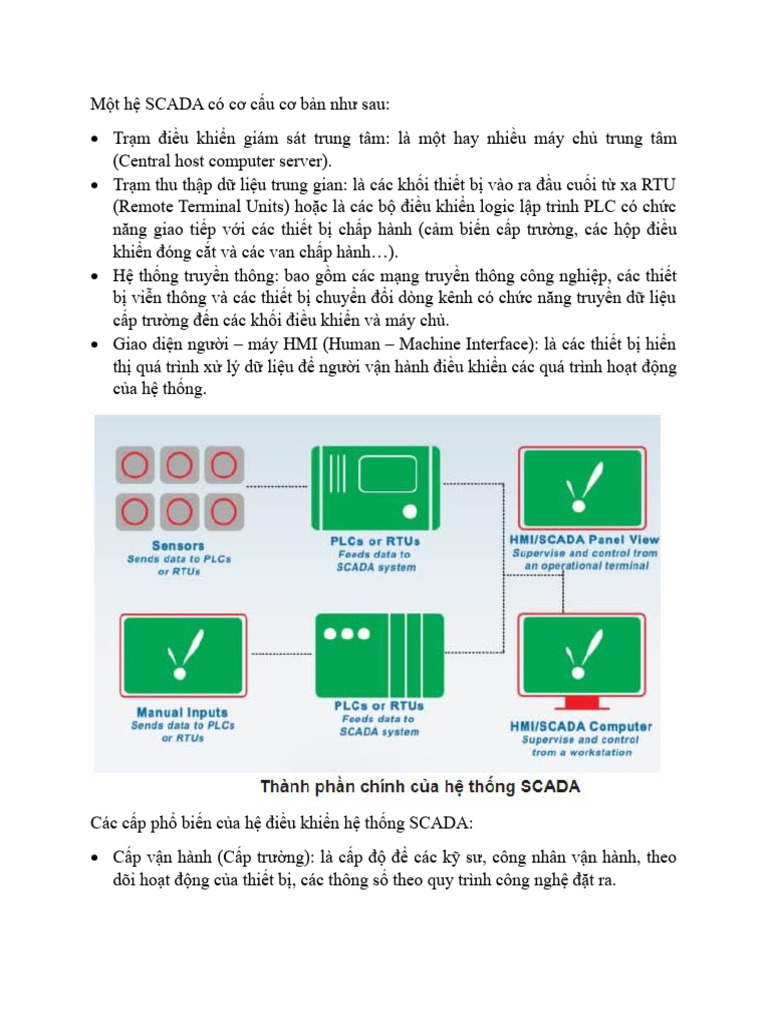

Một hệ SCADA có cơ cấu cơ bản như sau:

 Trạm điều khiển giám sát trung tâm: là một hay nhiều máy chủ trung tâm
(Central host computer server).
 Trạm thu thập dữ liệu trung gian: là các khối thiết bị vào ra đầu cuối từ xa RTU
(Remote Terminal Units) hoặc là các bộ điều khiển logic lập trình PLC có chức
năng giao tiếp với các thiết bị chấp hành (cảm biến cấp trường, các hộp điều
khiển đóng cắt và các van chấp hành…).
 Hệ thống truyền thông: bao gồm các mạng truyền thông công nghiệp, các thiết
bị viễn thông và các thiết bị chuyển đổi dòng kênh có chức năng truyền dữ liệu
cấp trường đến các khối điều khiển và máy chủ.
 Giao diện người – máy HMI (Human – Machine Interface): là các thiết bị hiển
thị quá trình xử lý dữ liệu để người vận hành điều khiển các quá trình hoạt động
của hệ thống.

Các cấp phổ biến của hệ điều khiển hệ thống SCADA:

 Cấp vận hành (Cấp trường): là cấp độ để các kỹ sư, công nhân vận hành, theo
dõi hoạt động của thiết bị, các thông số theo quy trình công nghệ đặt ra.
 Cấp điều khiển (Tại phòng điều khiển): là cấp độ các kỹ sư điều khiển tự động
sẽ giám sát, điều khiển các thông số, tình trạng của các thiết bị và toàn bộ dây
chuyền sản xuất theo quy trình đã đặt ra bằng thao tác, theo dõi trên bảng thông
số, màn hình hiển thị và điều khiển qua giao diện phần mềm (HMI) hay bàn
điều khiển (Operator Panel).
 Cấp giám sát, quản lý: có 2 hình thực tương đương nhau:
- Giám sát tại nhà máy (Tại nhà vận hành): nhà quản lý sẽ theo dõi các thông
số, tình trạng thiết bị và toàn bộ hoạt động của dây chuyền sản xuất theo yêu
cầu qua giao diện máy tính được kết nối trực tiếp với phòng điều khiển qua
đó có thể nắm được tình hình sản xuất, tình trạng vật tư thiết bị, lên kế hoạch
sản xuất, truyền tải, …
- Giám sát từ xa (Tại trung tâm): Tại trung tâm của tổng công ty, nhà quản lý
tại đây có thể theo dõi, giám sát mọi hoạt động của nhà máy thông qua máy
tính được kết nối từ xa qua mạng. Từ đó có kế hoạch sản xuất, điều độ, bán
hàng và nhập hàng.
Các phần mềm cơ bản của hãng Siemens để xây dựng được 1 hệ SCADA:
 WinCC V7: phù hợp với những hệ thống lớn, yêu cầu dữ liệu nhiều, số lượng
Server – Client cần nhiều … được phát triển thành một nhánh riêng phù hợp hệ
thống DCS của Siemens với phần mềm PCS7.
 WinCC TIA Portal: với các phiên bản Basic, Comfort, Advanced để thiết kế cho
các dòng màn hình SIMATIC HMI và phiên bản Professional để thiết kế cho hệ
thống SCADA.
- Phiên bản WinCC Basic và Comfort thiết kế cho các dòng Basic, Comfort,
mobile.
- Phiên bản WinCC Advanced thiết kế cho các dòng màn hình Thin client
hoặc chạy runtime trên máy tính PC.
- Phiên bản WinCC Professional thiết kế cho hệ thống SCADA chạy trên nền
tảng máy tính PC.
