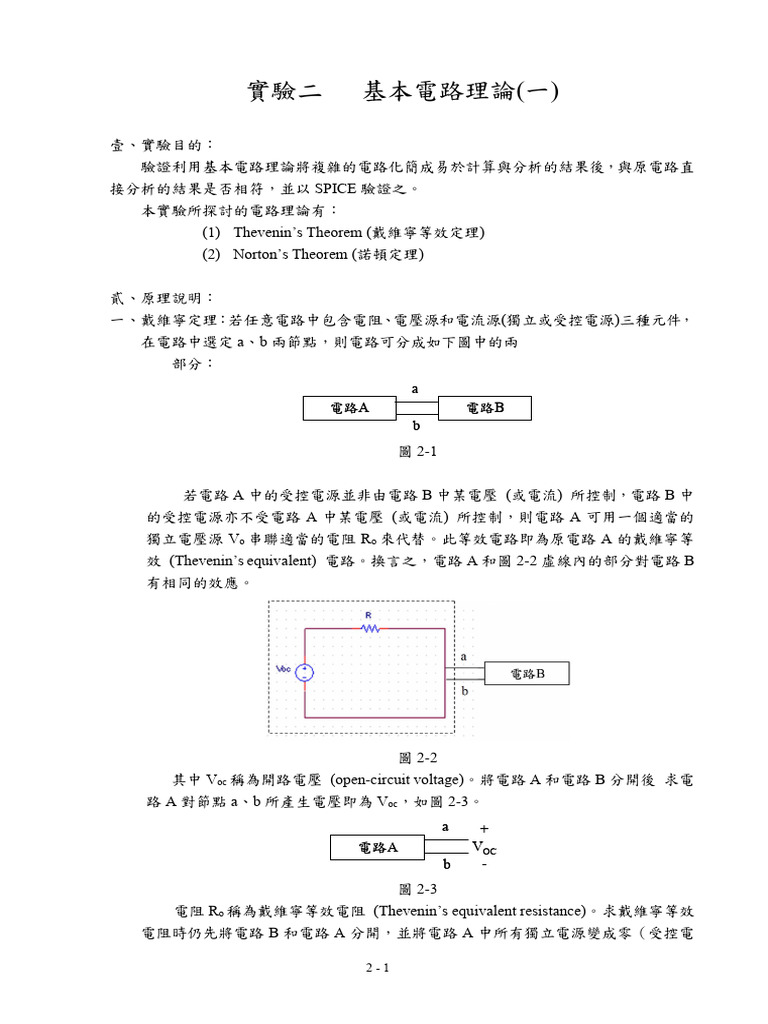

實驗二 基本電路理論(一)

壹、實驗目的：
驗證利用基本電路理論將複雜的電路化簡成易於計算與分析的結果後，與原電路直
接分析的結果是否相符，並以 SPICE 驗證之。
本實驗所探討的電路理論有：
(1) Thevenin’s Theorem (戴維寧等效定理)
(2) Norton’s Theorem (諾頓定理)

貳、原理說明：
一、戴維寧定理：若任意電路中包含電阻、電壓源和電流源(獨立或受控電源)三種元件，
在電路中選定 a、b 兩節點，則電路可分成如下圖中的兩
部分：
a
電路A 電路B
b
圖 2-1

若電路 A 中的受控電源並非由電路 B 中某電壓 (或電流) 所控制，電路 B 中

的受控電源亦不受電路 A 中某電壓 (或電流) 所控制，則電路 A 可用一個適當的
獨立電壓源 Vo 串聯適當的電阻 Ro 來代替。此等效電路即為原電路 A 的戴維寧等
效 (Thevenin’s equivalent) 電路。換言之，電路 A 和圖 2-2 虛線內的部分對電路 B
有相同的效應。

圖 2-2
其中 Voc 稱為開路電壓 (open-circuit voltage)。將電路 A 和電路 B 分開後 求電
路 A 對節點 a、b 所產生電壓即為 Voc，如圖 2-3。
a +
電路A VOC
b -
圖 2-3
電阻 Ro 稱為戴維寧等效電阻 (Thevenin’s equivalent resistance)。求戴維寧等效
電阻時仍先將電路 B 和電路 A 分開，並將電路 A 中所有獨立電源變成零（受控電

2-1
源則維持原狀） 。電壓源為零時等於短路，電流源為零時等於開路。然後再求出節點
a、b 間的電阻所得即為 Ro，見圖 2-4。

電路A a
將所有獨立電
源都設為零 b

R0

圖 2-4

若電路 A 不含受控電源，則當所有電源設為零時，電路 A 可能變成簡單的串

聯並聯電阻性網路。在這種情況下，Ro 可以由電阻的串聯並聯合併而求得。但一般
而言，可以假想在 a、b 兩端接上獨立電源求流動的電流，由電壓對電流的比值求出
Ro，見圖 2-5。
a
電路A
+ V0 R0 = V0 / I0
將所有獨立電 R0
-
源都設為零
b
圖 2-5

此法不見得說要以 Vo 當電壓源或以 Io 當電流源，重點是在求出此值。

電路 B (通常稱為負載 (Load) ) 可能包含許多電路元件，也可能只有一個元件，

或沒有元件(即電路 B 為開路)。

二、諾頓定理：對圖二的戴維寧等效電路，利用電源轉換，可得圖 2-6 的結果。

圖 2-6

因為在應用戴維寧等效定理時，電路 B 可為任意負載，現考慮負載為短路時的
情況，若此時產生的電流為 Isc，則由圖 2-7 的兩種等效情形可知圖 2-8 的電路為戴
維寧等效電路等效。

2-2
 圖 2-7 電路 A 的戴維寧等效電路

圖 2-8

當 a、b 兩點短路時電流為 Isc。這個等效電路的結果稱為諾頓定理，諾頓(Edward

L. Norton)在 1926 年發現此一定理。
由 Isc = Voc / Ro，
知 Ro = Voc / Isc。
這是另一個求得 Ro 的方法。也就是說不直接計算 Ro，而分別求出 Voc 和 Isc，
再計算 Voc 對 Isc 的比率，即得 Ro。

三、實驗相關電路說明：
由於諾頓等效電路需要一電流源，故本實驗以兩個 OP 組成之電路來提供實驗
所需之電流源。

1. OP-AMP741 的接法：

2-3
 2. 電流源的接法：

上圖中節點 x、y 可視為電流源：

x

其中 Isc = Vi mA，

本電路限制 6  I sc  Req // RL  。

参、實驗器材:
200 Ω (1/2W) × 2
470Ω (1/2W) × 1
560Ω (1/2W) × 1
1KΩ (1/4W) × 2
2KΩ (1/4W) × 2
4.7K Ω (1/4W) × 3
5.1K Ω (1/4W) × 2
5.6K Ω (1/2W) × 2
10 KΩ 可變電阻 × 1
Operational Amplifier OP741C × 2
數位電錶
電源供應器

2-4
肆、實驗步驟
戴維寧定理部份:
(1)
(i) 接線圖

2kΩ 470Ω
IL
6V a b
RL
5.1kΩ 5.6kΩ

圖 2-9
(ii) 步驟
(a)在 a,b 兩點間放置 1KΩ 電阻( RL =1KΩ)測量 Vab 與 I L 。

(b)將此電橋轉換為戴維寧電路，算出 Voc 與 Req (以 a,b 兩端為 load)。

(c)根據戴維寧電路所組成之線路，測量經過 RL 的電流與電壓。
(d)改變 RL 值重複(a)(b)(c)。

圖 2-10

(iii) 圖表
原本電路量測結果
RL 560Ω 1K 2K 4.7K
Vab
IL

戴維寧電路量測結果
RL 560Ω 1K 2K 4.7K
Voc =
Vab
Req =
IL

2-5
(2)
(i) 線路圖

圖 2-11
(ii)步驟
同(1)之步驟

(iii) 表
原本電路量測結果
RL 560Ω 1K 2K 4.7K
Vab
IL

戴維寧電路量測結果
RL 560Ω 1K 2K 4.7K
Voc =
Vab
Req =
IL

諾頓定理部份:
(1)
(i) 接線圖

圖 2-12
(ii)步驟
(a)將線路接成如圖 2-12 所示。

2-6
 (b)使 RL =1KΩ 量 VL 與 I L 。

(c)算出諾頓電路之 I sc 及 Req ，並將線路化成諾頓電路。

(d)接上 RL 量 VL 與 I L 。
(e)改變 RL 值，重複上述步驟。

(f)將電路重新接成諾頓電路，量測出 Voc 與 Req (以 a,b 兩

端為 load)。如圖 2-13。

圖 2-13
(iii)圖表
原本電路量測結果
RL 560Ω 1K 2K 4.7K
Vab
IL

諾頓電路量測結果
RL 560Ω 1K 2K 4.7K
ISC =
Vab
Req =
IL
(2)
(i)接線圖

圖 2-13
(ii)步驟
同(1)之步驟
(iii)圖表

2-7
原本電路量測結果
RL 560Ω 1K 2K 4.7K
Vab
IL

諾頓電路量測結果
RL 560Ω 1K 2K 4.7K
ISC =
Vab
Req =
IL
