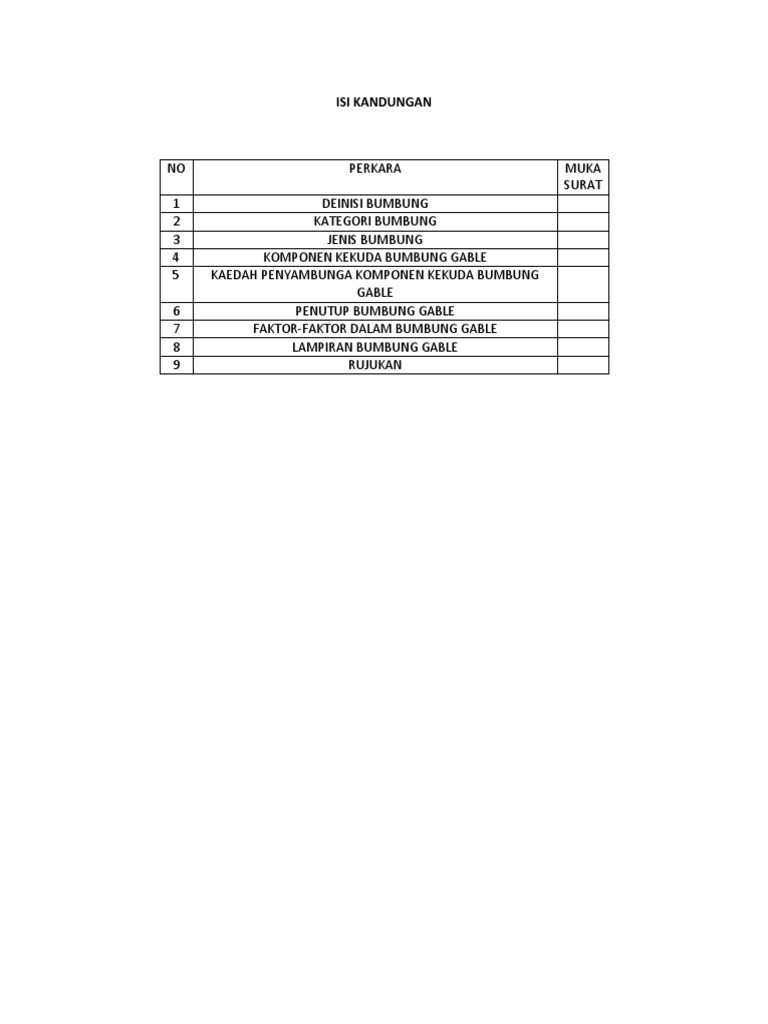

ISI KANDUNGAN

NO PERKARA MUKA
SURAT
1 DEINISI BUMBUNG
2 KATEGORI BUMBUNG
3 JENIS BUMBUNG
4 KOMPONEN KEKUDA BUMBUNG GABLE
5 KAEDAH PENYAMBUNGA KOMPONEN KEKUDA BUMBUNG
GABLE
6 PENUTUP BUMBUNG GABLE
7 FAKTOR-FAKTOR DALAM BUMBUNG GABLE
8 LAMPIRAN BUMBUNG GABLE
9 RUJUKAN
BUMBUNG

DEFINISI DAN FUNGSI BUMBUNG

Bumbung ialah komponen struktur bangunan yang paling atas berbentuk rata atau curam. Struktur
bumbung dibina daripada kayu, keluli atau konkrit untuk menanggung beban diri, beban penutup
bumbung dan beban angin. Selain itu, bumbung juga memainkan peranan penting di dalam struktur
sebuah rumah. Selain dari menjadi pelindung daripada cuaca panas dan hujan, bentuk bumbung juga
memberi nilai etika sesebuah rumah.

Ia hendaklah dibina memenuhi keperluan dan fungsi seperti kestabilan, kekuatan, ketahanlasakan,
rintangan cuaca, kebakaran, sifat penebat haba dan rupa bentuk bangunan itu sendiri. Bumbung terdiri
daripada kerangka bumbung (kekuda bumbung) dan penutup bumbung. Fungsi kerangka bumbung
adalah untuk menyokong penutup bumbung. Penutup bumbung pula terdiri daripada konkrit, kepingan
zink, aluminium, genting dan polikarbonat.
KATEGORI BUMBUNG

 Pembinaan bumbung pada amnya boleh dibahagikan kepada dua kumpulan iaitu:-

1. Bumbung Rata

Bumbung rata ialah bumbung yang mempunyai kecerunan kurang daripada 10%. Selain itu,
bumbung jenis ini selalunya untuk bangunan yang besar contohnya, seperti kompleks membeli
belah, rumah pangsa, sekolah dan lain-lain. Bumbung rata boleh dibina dengan menggunakan kayu,
konkrit, logam, dan komposit.

Seterusnya, cara pembinaannya hampir sama dengan pembinaan lantai atas. Membran kalis air
akan diletakkan pada bahagian atas bumbung rata bagi mengelakkan air daripada meresap masuk
ke dalam bumbung. Membran kalis air yang biasa digunakan ialah kepingan fel bitumen.

Oleh demikian, selain berfungsi melindungi bangunan daripada kesan cuaca, bumbung rata juga
boleh berfungsi sebagai tempat meletakkan tangki air dan tempat meletakkan kenderaan.
2. Bumbung Curam

Bumbung curam ialah bumbung yang mempunyai kecerunan melebihi 10% . ia dibina bagi
memudahkan air hujan mengalir. Seterusnya, bumbung jenis ini sesuai untuk bangunan kecil seperti
rumah kediaman, dewan, surau, dan kedai.

Walaubagaimanapun, bumbung curam selalu juga digunakan untuk bangunan besar kerana nilai
estetiknya yang tinggi. Selain itu bumbung curam biasanya berbentuk simetri dengan permukaannya
mempunyai keceruman yang sama dan condong kearah tulang perabung. Bumbung curam didapati
dalam berbagai-bagai rekabentuk, antaranya ialah:-

1. Bumbung Tebeng Layar

2. Bumbung Limas

3. Bumbung Gambriel

4. Bumbung Layang

5. Bumbung Mansard

6. Bumbung Limas Belanda

7. Bumbung Pisang Sesikat

8. Bumbung Minangkabau
JENIS BUMBUNG

A. Bumbung Tebeng Layar (Gable Roof)

B. Bumbung Limas (Hip Roof)
C. Intersecting Roof
D. Bumbung Gambriel (Gambrel Roof)
E. Bumbung Mansard (Mansard Roof)
F. Butterfly Roof
G. Shed Roof
H. Bumbung Pisang Sesikat (Leant-to Roof)
I. Bumbung Limas Belanda (Dutch Hip Roof)
J. Bumbung Layang (Pitch Roof)

 BUMBUNG TEBENG LAYAR (GABLE ROOF)

Bumbung terbahagi kepada beberapa jenis dan salah satunya ialah Gable Roof. Gable Roof atau
dipanggil sebagai atap pelana ialah salah satu struktur bumbung yang sangat populer dan kebanyakan
orang menggunakan struktur gable roof. Kebanyakan orang memilih untuk menggunakan binaan
struktur gable roof sebagai bumbung adalah kerana struktur binaan untuk gable roof adalah mudah
untuk dibina dan tidak mengeluatkan kos yang banyak untuk pembuatannya. Selain itu, gable roof juga
baik untuk mengalirkan air hujan di atas bumbung. Kelebihan Gable Roof adalah mudah untuk
mengesan bahagian bumbung yang bocor. Gable Roof juga menyediakan ruang peredaran udara yang
baik dan struktur binaan gable roof ini sesuai digunakan untuk semua jenis rumah. Gable Roof juga
mudah untuk diselenggara berbanding bumbung jenis lain.
 KOMPONEN KEKUDA BUMBUNG TEBENG LAYAR (GABLE ROOF)

KEKUDA BUMBUNG

· Kekuda bumbung adalah digunakan untuk menyokong bumbung yang tergantung pada panjang
rentang, kecerunan bumbung dan bahan penutup bumbung.

· Beban bumbung akan dipindahkan ke gelegar dengan sekata sebelum dipindahkan ke kekuda
bumbung. Gelegar adalah anggota yang disambungkan antara kekuda dengan kekuda yang lain.

· Kekuda bumbung akan disokong samada oleh tiang (besi, konkrit dsb) atau dinding.
Antara komponen yang terdapat dari kekuda bumbung tebeng layar (gable roof) ialah:-

1 - mauerlat.

Ini adalah papan atau rasuk, yang tegar dipasang pada akhir atas dinding menanggung beban luar
bangunan. Selain itu, ia dapat memuatkan pengedaran pada sistem bumbung keseluruhan di dinding
rumah, untuk mewujudkan keadaan untuk mendapatkan bumbung di penyokong titik terendah.

2 - bumbung dipasang secara berpasangan.

Ini adalah bahagian utama struktur bumbung di seluruh sistem antaranya ialah bumbung menetapkan
tanjakan cerun, akan menjadi asas bagi menetapkan battens, bumbung dan terlindung jika bumbung
dirancang dengan sesuatu yang lain dan semua penebat haba "pai".

Seterusnya, papan kualiti atau rasuk yang digunakan untuk membuat bumbung, dan log boleh
digunakan. Mengenai seksyen kayu yang mencukupi untuk menjamin pegangan semua beban.

Selain itu, Kasau boleh berakhir mauerlat, tetapi sering melampaui dinding perimeter rumah,
membentuk cucur atap. Walau bagaimanapun, dan bahagian-bahagian yang lebih ringan boleh
digunakan untuk tujuan ini, bagi membina bumbung pada lebar yang dikehendaki daripada cucur atap.

3 - rabung tiang.

Ini adalah boleh menjadi satu kayu, papan atau komponen reka bentuk. Run menjangkau merentasi
garisan rabung dan berfungsi untuk menyambung atas mata pasangan bumbung, dan memasang kekuda
sambungan untuk memberikan ketegaran keseluruhan struktur bumbung keseluruhan. Seterusnya,
Dalam pelbagai penjelmaan, bumbung boleh menjalankan keras bergantung kepada rak atau dikaitkan
hanya kepada kasau sambungan nod.

4 - Mengetatkan (kayu lintangnya).

Mendatar sistem bahagian penguatan lanjut mengikat kasau pasangan bersama-sama. Ia boleh
digunakan beberapa sedutan, yang terletak di ketinggian yang berbeza.
5 Gelegar

yang akan berkhidmat sebagai asas untuk pemasangan lantai di loteng dan siling dari bilik.

6 Rasuk

ini pada masa yang sama berfungsi sebagai tidur. rasuk ini melanjutkan lebih panjang keseluruhan
bumbung, yang merupakan sokongan untuk pemasangan bahagian-bahagian tambahan mengukuhkan
sistem kekuda. Sill boleh dipasang seperti yang ditunjukkan (mengikut jenis joist) atau dgn teliti
diletakkan di atas septum modal dalam bangunan.

7 Rak

Tambahan kasau sokongan menegak untuk mengelakkan pesongan di bawah beban luaran. Atas meja
boleh bersempadan kasau diri mereka sendiri, atau dalam jangka tambahan kasau membujur mengikat
pada ketinggian tertentu.

8 Tupang

Selalunya pada bumbung panjang lebar kapasiti menanggung beban mereka tidak mencukupi, dan
penguatan tiang tidak memberi kekuatan yang diperlukan. Dalam kes-kes elemen mengukuhkan
pepenjuru berdasarkan ambang bawah, mewujudkan sebuah tempat tambahan sokongan untuk
bumbung. Bilangan tupang dan tempat mereka pemasangan mungkin berbeza bumbung yang berbeza-
beza kerumitan.
 KAEDAH PENYAMBUNGAN KOMPONEN KEKUDA BUMBUNG TEBENG LAYAR (GABLE ROOF)

Pemasangan kerangka bumbung:-

a) Kerangka bumbung akan dibina setelah kekuda siap.

b) Kerangka kayu boleh dibuat menggunakan kayu atau keluli.

c) Bagi kerangka menggunakan keluli, sebelum kekuda dipasang, dinding akan diletakkan dengan
skru pengikat atau mengikat kekuda tersebut terlebih dahulu.

d) Jarak antara kekuda ialah 3 atau 4m di antara satu sama lain.

e) Kemudian besi keluli yang lain akan dipasang di atas kekuda pada arah melintang sahaja yang
dikenali sebagau beroti.

f) Jarak dari satu beroti adalah bergantung kepada saiz atap genting yang digunakan kebiasaanya.

g) Bagi kerangka yang diperbuat daripada kayu, kerangka akan dibuat selepas pembinaan tiang
atas.

h) Plat tembok akan diletakkan di atas rasuk bumbung dan akan dipakukan.

i) Kemudian tetulang perabung akan diletakkan di atas tiang dan dipakukan.

j) Selepas itu, perantara antara tiang atas ke tiang atas lain akan dipasangkan kekuda.

k) Jarak antara kekuda masing-masing adalah 2m sahaja. Disebabkan jarak antara kekuda terlalu
dekat, maka kerangka yang dibina terdiri daripada kasau (rafter) dan beroti (purlin).

l) Jarak antara beroti ke beroti menggunkan kayu adalah sama dengan jarak beroti menggunakan
keluli.

m) Beroti dan kasau dibina di mana kedudukan hujungnya berlebihan daripada paras dinding. Di
hujungnya dipakukan papan muka (fascia board) untuk pembinaan tumpu kasau.
PENUTUP BUMBUNG TEBENG LAYAR (GABLE ROOF)

a) Selepas kerangka bumbung siap dibina, pembinaan penutup bumbung dilakukan.

b) Penutup bumbung hendaklah diperbuat daripada bahan kalis air.

c) Penutup bumbung mestilah terdiri daripada bahan- bahan yang kalis air. Bahan- bahan yang
digunakan untuk membuat penutup bumbung adalah seperti kepingan kuprum, pumbum, zink,
aluminium, asbestos, plastik, konkrit dan tanah liat.

Ciri-ciri pemilihan kemasan bumbung ialah berdasarkan :

•Ketahan kemasan bumbung

•Kesesuaian bentuk bumbung

•Kos kemasan bumbung

FAKTOR-FAKTOR DALAM BUMBUNG TEBENG LAYAR (GABLE ROOF0.

Antara faktor dalam rekaan bumbung ialah:-

 Angin
 Penebat
 Ganti udara
 Serangga
 Kilat
 Air hujan

1. ANGIN

Pembinaan bumbung secara moden yang menggunakan bahan-bahan ringan menghadapi ancaman
daripada angin kencang yang menyebabkan bumbung terangkat. Oleh itu, bumbung harus dipasangkan
dengan kekal dan kukuh bagi kerangka bumbung dan penutupnya.

2. PENEBATAN
Haba dalam sesebuah bangunan boleh dikawal dengan pembinaan bumbung yang sesuai. Ini boleh
dilakukan dalam beberapa cara antaranya ialah menggunakan papak solar, papak sangkup bumbung
palsu, bumbung berongga dan bahan-bahan yang lain seperti papan gentian, siling palsu dan
sebagainya. Seterusnya, mengecatkan permukaan bumbung dengan warna putih boleh juga
mengurangkan haba dalam bumbung. Bunyi titisan air hujan juga boleh dikurangkan dengan
menempatkan bahan-bahan penebatan diantara bumbung dengan siling.

3. GANTI UDARA

Pembinaan pada bumbung untuk cahaya atau ganti udara sebaik-baiknya dielakkan jika boleh. Bumbung
palsu atau siling palsu, atau tingkap tinggi adalah lebih sesuai digunakan untuk membekalkan dan
mengawal udara.

4. SERANGGA

Serangga adalah Kelawar, tikus, burung dan binatang-binatang kecil yang lain selalu memasuki ruang
bumbung melalui lubang-lubang kecil di antara penutup bumbung dengan beroti. Selain itu, binatang-
binatang kecil ini bising dan tahinya meninggalkan tompok-tompok pada siling. Oleh itu, jejaring dawai
hendaklah dipasang pada sekeliling penjuru bumbung untuk menghalang kemasukan binatang-binatang
kecil daripada memasuki ruang bumbung.

5. KILAT

Bangunan-bangunan yang mengalami hujan panas di kawasan tropika ini, terutamanya bangunan-
bangunan yang berasingan dan yang dibina di tempat tinggi, perlu dipasangkan dengan pengalir kilat.
Fungsi pengalir ini ialah mengadakan satu saliran yang terus menyambung ke bumi untuk mengalirkan
discaj dari kilat yang dialami. Selaain itu, sistem pengalir kilat ini mengandungi sebatang rod kuprum
yang tajam dipasangkan pada puncak bumbung (tempat yang paling tinggi pada bumbung) dan sebatang
rod kuprum ditanam ke dalam tanah dan disambungkan dengan pita pengalir kuprum 25mm x 3mm
antara kedua-dua rod ini. Seterusnya, bangunan yang panjang memerlukan lebih daripada satu pengalir
kilat.
6. AIR HUJAN

Untuk mengalirkan air hujan yang paling berkesan ialah dengan memasang saluran di sekeliling
bangunan supaya air hujan dari bumbung disalurkan ke longkang. Seterusnya, saluran biasanya dibuat
daripada kepingan besi bergalvani, plastik atau zink berbantuk separuh bulatan ataupun bersegi empat,
dipasangkan pada papan tumpu kasau. Air hujan dari bumbung curam atau bumbung rata dikumpulkan
dan disalurkan oleh paip tegak ke longkang.

LAMPIRAN BUMBUNG TEBENG LAYAR (GABLE ROOF)
