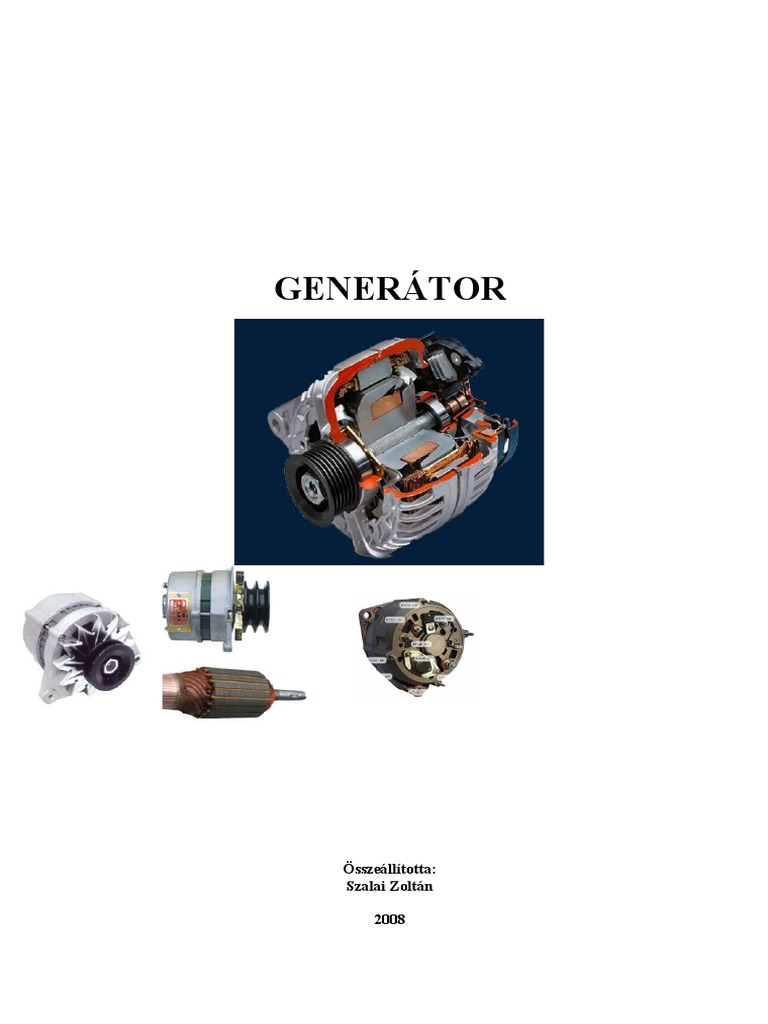

GENERÁTOR

Összeállította:
Szalai Zoltán

2008
GÉPJÁRMŰ GENERÁTOROK CSOPORTOSÍTÁSA

Működés elve szerint: - mozgási indukció: - mágnes áll, tekercs forog (dinamó)
- tekercs áll, mágnes forog (generátor)

Pólus kialakítás szerint: - körmös pólusú generátor

- kiálló pólusú generátor
- vezetőelemes-forgórészű generátor

A fázistekercsek kapcsolása szerint: - csillag kapcsolás (60A-ig)

- delta kapcsolás (60A-felett)

Gerjesztési mód szerint: - pozitívgerjesztésű, külső szabályzású

- negatívgerjesztésű, külső szabályzású
- öngerjesztésű negatívszabályzású beépített szabályzóval
- öngerjesztésű pozitívszabályzású külső szabályzóval
- öngerjesztésű negatívszabályzású külső szabályzóval
- öngerjesztésű pozitív-negatív szabályzású anódházas
gerjesztődiódákkal, külső szabályzóval

Feszültség egyenirányítása szerint: - mechanikus egyenirányítású / kommutátoros/-- dinamó

- félvezetővel (diódával) egyenirányított -- generátor

A töltésellenőrző áramkör kialakítása szerint: - relével működtetett

- feszültségkülönbséggel

Hűtés módja szerint: - levegőhűtésű (ventilátor lapáttal ellátott)

- vízhűtésű
- olajhűtésű

DINAMÓ

Feladata: - fogyasztók árammal való ellátása

- akkumulátor töltése

Működési elv: mágneses (mozgási) indukció elv alapján, ahol a mágnes áll tekercs forog.
Ha a tekercs mágneses mezőn halad keresztül (erővonalai metszik a
vezetőkeretet) benne feszültség indukálódik. A keletkezett feszültséget a
szénkeféken (pozitív, negatív) keresztül tudjuk a fogyasztókhoz vezetni
egyenirányítva.
 Ahhoz, hogy a dinamó megfelelő teljesítményt adjon le szabályozni kell az
indukált feszültség értékét. Amelyet úgy lehet megtenni, hogy az állórészben
nem állandó mágnest, hanem elektromágnest alkalmazunk amelynél
változtatható a mágneses tér erőssége és így az indukált feszültség értéke is.
Ekkor az indukált feszültség egy részét szabályzott körülmények között
szénkefékről visszavezetjük a gerjesztő tekercsre ezt hívjuk öngerjesztésnek.

Felépítése, részei:

1. ház
2. forgórész vasmag
3. kivezetés (csatlakozás)
4. kommutátor
5. szénkefés pajzs
6. meghajtó oldali pajzs
7. pólusvas
8. gerjesztő tekercs
9. szénkefetartó

Indukált feszültség értéke: Ui = B* l * v

Ui – indukált feszültség értéke

B – mágneses indukció
l – vezető hossza
v – elfordulás sebessége

Indukált feszültség egyenirányítása:

- kommutátorral történik
Szinuszos feszültség egyenirányítása:

/váltakozó feszültség/ (pozitív félhullámok) /lüktető egyenfeszültség/

Dinamó rajzjelölése:

Dinamó betűjelölése: D+ - dinamó pozitív kivezetés (pozitív pólus)

D- - dinamó negatív kivezetés (negatív pólus)
DF - gerjesztőtekercs

Az állórész kapcsolásának lehetőségei a dinamónál:

a, pozitív szabályzású generátor

b, negatív szabályzású generátor

Hátránya: - robosztus kialakítás, nagy súly

- viszonylag alacsony teljesítmény
- alacsony fordulatszámon nem tölt rendesen
- viszáramkapcsolót igényel
Előnye: - egyszerűbb felépítés

Hibái, javítása: - ékszíjtárcsa kopás / tárcsa csere /

- szénkefe kopás / szénkefe csere /
- kommutátor kopás / felszabályzás-lapka sorjátlanítás /
- tekercszárlat, szakadás / újratekercselés vagy csere /
- csapágy kopás, berágódás /csapágy csere/
- kontaktus hiba / csatlakozó oxidmentesítés vagy csere /
GENERÁTOR

Feladata: - fogyasztók árammal való ellátása

- akkumulátor töltése

Működése: A mozgási indukció elvén alapszik, tekercs áll (állórész), mágnes forog
(elektromágnes). Ha a tekercsre mágneses mező hat (erővonalai metszik a
vezetőt) benne feszültség indukálódik, váltakozó áram keletkezik.
Az állórészben a három tekercsrendszer térbeli elrendezése következtében,
három, egymáshoz képest 1200 –kal eltolt fázisú váltakozó feszültség és áram
keletkezik a két pólusú (északi és déli) mágneses tér forgásakor.
Több pólus alkalmazásával javul a generátor kihasználása, simább lesz az
egyenfeszültség.

- háromfázisú váltakozó feszültség:

- több pólus alkalmazásával javul a kapott egyenfeszültség hullámossága:

Indukált feszültség egyenirányítása:

- a háromfázisú áramot, hat háromfázisú hídba kapcsolt

teljesítménydióda egyenirányítja. Az U, V, W
tekercságakban keletkező pozitív félhullámot pozitív dióda,
negatív félhullámot negatív dióda.

(diódák alkalmazásakor gondoskodni kell a jó

hőelvezetésről--hűtőborda)

Felépítése, részei:
 forgórész:

- általában 6 - 12 pólusú forgórész

terjedt el, a körmös-pólus feleket a
gerjesztőtekercsre tolják rá. Az egymásba nyúló pólusok (körmök) segítik a
homogén mágneses mező kialakulását. A pólusok polarizálódnak / 6 déli, 6 északi
pólus keletkezik/ működéskor. Ezáltal simább lesz a keletkező egyenáram. A
gerjesztőtekercs áramellátása csúszógyűrűkön át történik, szénkeféken keresztül.

Generátor jelölése: Pl.: N 1 ( ) 12V 55A 25

N – állórész külső átmérője: G: 100-109 mm

K: 120-129 mm
N: 130-139 mm
T: 170-199 mm
U: 200 mm-feletti

1 – generátor kialakítása: 1 - körmöspólusú generátor

2 - kiállópólusú generátor
3 – vezetőelemes forgórészű gen.
( ) – forgásirány (hajtásoldal felől nézve)

(→) vagy „R” akkor jobbra forgás

(←) vagy „L” akkor balra forgás
( -- ) akkor „R,L” jobbra és balra is foroghat
12V – a generátor névleges feszültsége (V)

55A – a generátor névleges árama (A)

25 – fordulatszám ( 2/3 névleges áramnál) / 1/perc—százban /

Körmöspólusú generátor működése kapcsolási rajz alapján:

Az áram útja:

Elő gerjesztő kör:- motor nem jár→ akku+30 → GYK → JL → FSZ → Gt → akku-31 test.

Töltőkör: motor jár → CSP → U → D 1 → D+ → B → akku+30 → akku-31 → D- → D5 →

W → CSP. Így az akkumulátor töltődik

Gerjesztőkör: motor jár→ CSP → U →D7 → FSZ → Gt → D- → D5 → W →CSP

→ Ha a generátor deltakapcsolású fázistekercsekkel rendelkezik az áram út megegyezik a

csillagkapcsolású körmöspólusú generátoréval.

Generátor előnyei: - egyszerűbb felépítés

- már alacsony fordulatszámon tölti az akkumulátort
- kis súly
- kis karbantartási igény, megbízható
- viszáramkapcsolót nem igényel (diódák miatt)
- nagyobb hatásfokú működés mint a dinamónál

Hibái javítása: - ékszíjtárcsa kopás / tárcsa csere /

- szénkefe kopás / szénkefe csere /
- csúszógyűrű kopás / csúszógyűrű felszabályzás /
- tekercszárlat, szakadás / újratekercselés vagy csere /
- csapágy kopás, berágódás /csapágy csere/
- kontaktus hiba / csatlakozó oxidmentesítés vagy csere /
- dióda (egyenirányító hiba) / dióda cseréje hidastul /

Állandómágnesű generátor
Részei: - állandómágnest tartalmazó póluskerék
- vasmagos feszültségtekercs (lemezelt vasmag)

Működése: - a forgó póluskerék váltakozva elhelyezett északi és déli

púlusaival váltakozó feszültséget indukál a tekercsben. Egyenirányítása
diódákkal történik. Feszültségszabályzó nem szükséges,
önszabályzók, a póluskerék fordulatszámának
növelésével nő a tekercsben keletkező feszültség,
azonban a váltakozó feszültség frekvenciája is nő. Növekvő frekvencián
az önindukciós feszültség is nő, amely az indukált
feszültség ellen hat. Így a kapocsfeszültség
megközelítőleg állandó marad.

Indukciós vonalvezetős generátor

Felépítése, részei:

Működése:

A hengeres állórész belső oldalába helyezték el az áramfejlesztő háromfázisú tekercsét. A

gép közepét vasmag foglalja el, amelyet csavarok rögzítenek a ház függőleges falához. Ezt a
vasmagot veszi körül a gerjesztőtekercs. Az állórész és a vasmag között forog a körmös
indukcióvonal-vezető, amely jól mágnesezhető anyagból készült két egymásba nyúló
körmös rész. Ezeket belülről nem mágnesezhető acélgyűrű fogja össze. Az indukcióvonal-
vezetőt egyikoldalon lemez zárja. Ennek közepéhez csatlakozik a hajtótengely vége. Az
indukcióvonal-vezető és a rögzített vasmag között egészen kicsi a légrés így a körmös
részek a vasmag gerjesztésének megfelelően átmágneseződnek, így ugyan olyan hatást
fejtenek ki mint az egyszerű körmös generátor.

Jellemzői:
- I = 300 – 600 A
- kis karbantartást igényel
Gerjesztőgéppel egybeépített generátor

Felépítése:

Működése:

A gép két részegységből áll, az egyik az áramfejlesztő körmös generátor, a másik a

csúszógyűrűk helyett beépített gerjesztő gép, melyek egy tengelyre vannak erősítve.
A gerjesztő gép olyan háromfázisú váltakozó áramú generátor, melynek tekercselése
különleges. Egyenirányítása hat diódával történik. Az áramközvetítés kefékkel. A
feszültségszabályzó a gerjesztő gép álló pólusait vezérli.
