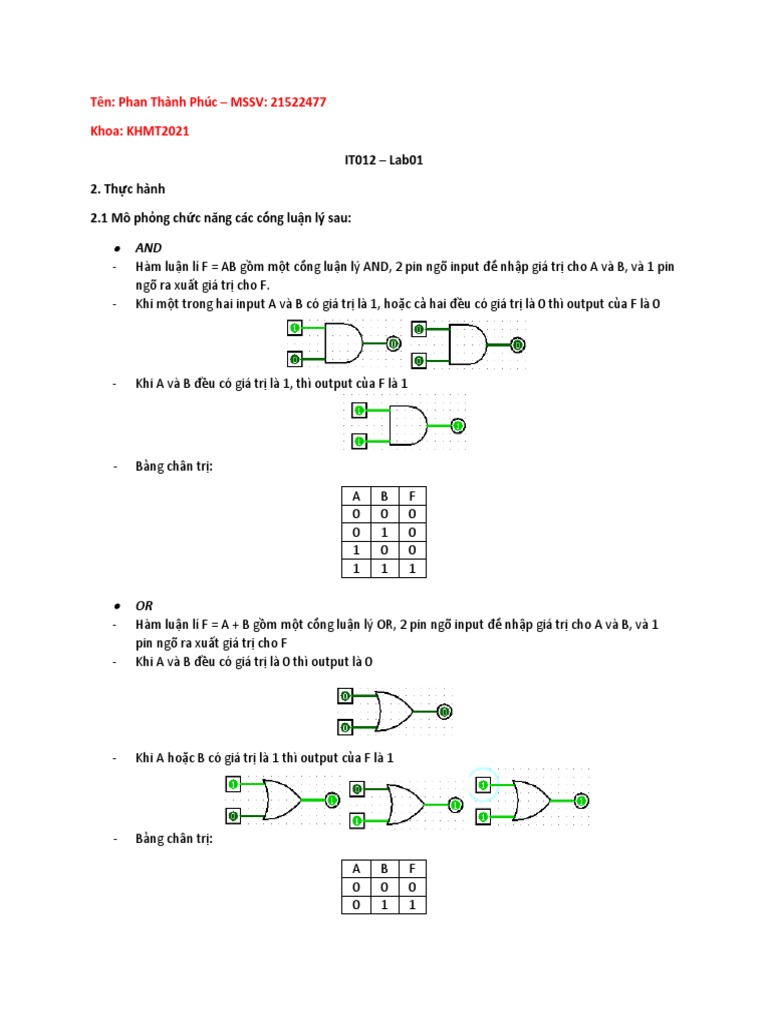

Tên: Phan Thành Phúc – MSSV: 21522477

Khoa: KHMT2021

IT012 – Lab01

2. Thực hành

2.1 Mô phỏng chức năng các cổng luận lý sau:

 AND
- Hàm luận lí F = AB gồm một cổng luận lý AND, 2 pin ngõ input để nhập giá trị cho A và B, và 1 pin
ngõ ra xuất giá trị cho F.
- Khi một trong hai input A và B có giá trị là 1, hoặc cả hai đều có giá trị là 0 thì output của F là 0

- Khi A và B đều có giá trị là 1, thì output của F là 1

- Bảng chân trị:

A B F
0 0 0
0 1 0
1 0 0
1 1 1

 OR
- Hàm luận lí F = A + B gồm một cổng luận lý OR, 2 pin ngõ input để nhập giá trị cho A và B, và 1
pin ngõ ra xuất giá trị cho F
- Khi A và B đều có giá trị là 0 thì output là 0

- Khi A hoặc B có giá trị là 1 thì output của F là 1

- Bảng chân trị:

A B F
0 0 0
0 1 1
 1 0 1
1 1 1

 NOT
- Hàm luận lí F= A gồm một cổng luận lí NOT, 1 pin ngõ input để nhập giá trị cho A và 1 pin ngõ
ra xuất giá trị cho F.
- Khi A giá trị là 0 thì F có giá trị là 1 và ngược lại

- Bảng chân trị:

A F
0 1
1 0

 XOR
- Hàm luận lí F= A ⨁ B gồm một cổng luận lí XOR, 1 pin ngõ input để nhập giá trị cho A và 1 pin
ngõ ra xuất giá trị cho F.
- Khi A và B đều có giá trị giống nhau thì output có giá trị là 0

- Khi A hoặc B có giá trị khác nhau thì output có giá trị là 1

- Bảng chân trị:

A B F
0 0 0
0 1 1
1 0 1
1 1 0

 XNOR
- Hàm luận lí F= A ⨁ B gồm một cổng luận lí XOR, 1 pin ngõ input để nhập giá trị cho A và 1 pin
ngõ ra xuất giá trị cho F.
- Khi A và B đều có giá trị là giống nhau thì output có giá trị là 1

- Khi A và B có giá trị khác nhau thì output có giá trị là 0

- Bảng chân trị:

A B F
0 0 1
0 1 0
1 0 0
1 1 1
 NAND
- Hàm luận lí F= ABgồm một cổng luận lý AND, 2 pin ngõ input để nhập giá trị cho A và B, và 1
pin ngõ ra xuất giá trị cho F
- Khi cả A và B đều có giá trị là 1 thì output có giá trị là 0

- Khi một trong A và B có giá trị là 1, hoặc cả hai đều có giá trị là 0 thì output có giá trị là 1

- Bảng chân trị:

A B F
0 0 1
0 1 1
1 0 1
1 1 0
 NOR
- Hàm luận lí F= A+ B gồm một cổng luận lý AND, 2 pin ngõ input để nhập giá trị cho A và B, và 1
pin ngõ ra xuất giá trị cho F
- Khi A và B đều có giá trị là 0 thì output có giá trị là 1

- Khi A hoặc B có giá trị là 1 thì output có giá trị là 0

- Bảng chân trị:

 A B F
0 0 1
0 1 0
1 0 0
1 1 0
2.2 Mô phỏng các thiết bị lưu trữ sau:

 D latch
- D latch gồm D Flip-Flop (thuộc tính Trigger: *Level), ít nhất một ngõ vào input (có hoặc không
các ngõ vào điều khiển), một clock, ngõ E để điều khiển việc cập nhật giá trị và ít nhất một
output mang giá trị lưu trữ

 D flipflop
- D latch gồm D Flip-Flop (thuộc tính Trigger: *Edge), ít nhất một ngõ vào input (có hoặc không các
ngõ vào điều khiển), một clock, ngõ E để điều khiển việc cập nhật giá trị và ít nhất một output
mang giá trị lưu trữ

 Thanh ghi
- D latch gồm 1 register, ít nhất một ngõ vào input (có hoặc không các ngõ vào điều khiển), một
clock, ngõ E để điều khiển việc cập nhật giá trị và ít nhất một output mang giá trị lưu trữ
3. Bài tập

3.1 Mô phỏng mạch tổ hợp sau

- Bảng chân trị:

A B C F
0 0 0 0
0 0 1 1
0 1 0 0
1 0 0 0
0 1 1 1
1 0 1 1
1 1 0 1
1 1 1 1
3.2. Mô phỏng mạch tuần tự sau:
