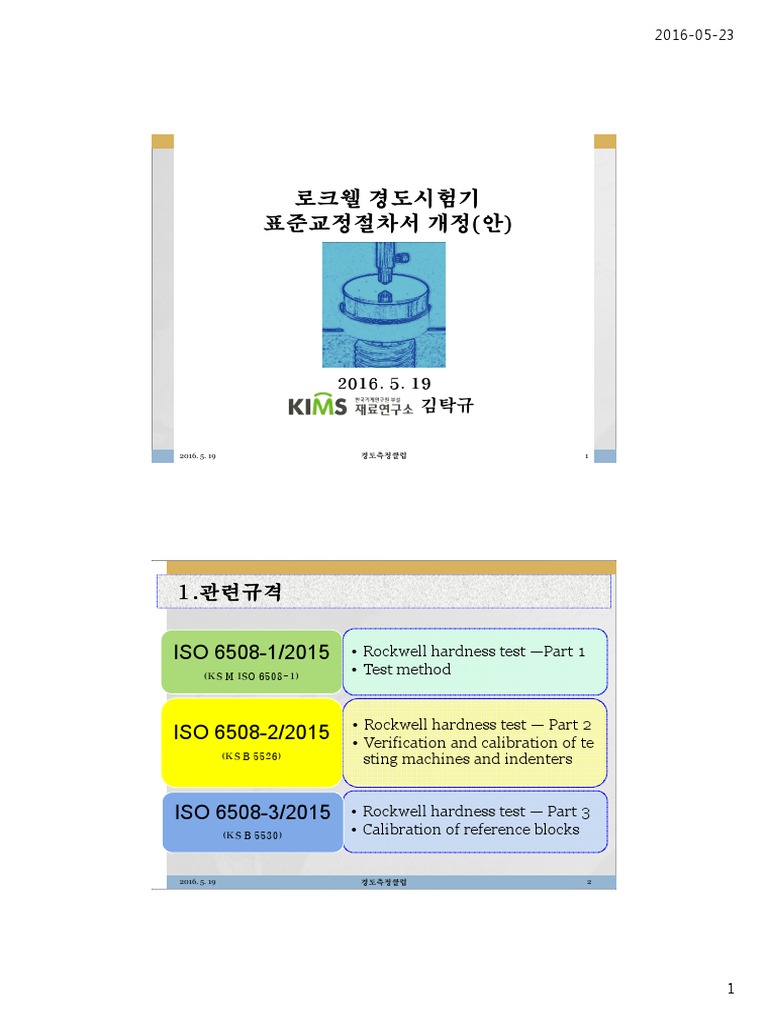

로크웰 경도시험기
표준교정절차서 개정
개정((안)

2016. 5. 19
김탁규

2016. 5. 19 경도측정클럽 1

1.관련규격
1. 관련규격

ISO 6508-1/2015 • Rockwell hardness test —Part 1

(KS M ISO 6508-1)
• Test method

• Rockwell hardness test — Part 2

ISO 6508-2/2015 • Verification and calibration of te
(KS B 5526)
sting machines and indenters

ISO 6508-3/2015 • Rockwell hardness test — Part 3

(KS B 5530) • Calibration of reference blocks

2016. 5. 19 경도측정클럽 2

1
 2016-05-23

2.경도시험기
2. 경도시험기 측정 소급체계

2016. 5. 19 경도측정클럽 3

3.로크웰경도
3. 로크웰경도 측정 소급체계 이해
1. 소급체계
-국가 표준기는 교정기관 시험기를 교정하는데 사용되는 1차 경도 기준편 인증.
-교정기관 시험기는 산업체의 시험기를 교정하는데 사용되는 2차 경도 기준편 인증
(1급 경도시험기 보유)

2. 실질적 문제
a. 직접검증
- 데이터에 영향을 미칠 수 있는 모든 매개 변수를 확인, 측정, 보정하는 것이 매우 어렵다.
- 직접검증 요건을 만족함에도 다른 확인되지 않은 매개 변수가 큰 영향을 미칠 경우 소급성
미보장

b. 간접검증
- 하나의 구성 요소 측정에서의 오차가 보정될 수 있으나 다른 구성 요소의 측정오차에 의해
상쇄될 수 있다.
- 일정 경도수준에 대해서 정확한 측정값을 얻을 수 있지만, 다른 경도수준에서는 오차가 증감
할 수도 있다.

※경도기준편과 비교 교정으로 소급성 유지가 가장 이상적.

(단 각각의 구성 요소가 검증 요건을 만족 할 때)

2016. 5. 19 경도측정클럽 4

2
 2016-05-23

4.용어
4. 용어 해석
명시된 조건 하에서
▶첫 번째 단계로 측정표준에 의해 양의 값(측정불확도
교정 포함)과 대응되는 지시값(연계된 측정불확도 포함)
사이의 관계를 확립
(calibration)
▶두 번째 단계로 지시값에서 측정결과를 얻는 관계를
확립하기 위해 첫 번째 단계의 정보를 이용하는 작업

주어진 품목이 명시된 요건을 충족한다는 객관적인 증

거의 제공
검증
[예1] 목표측정불확도가 충족될 수 있음을 확인.
(verification)
[예2] 측정시스템의 성능특성 또는 법적 요구가 달성되
는 것을 확인.

2016. 5. 19 경도측정클럽 5

5.교정절차서
5. 교정절차서 개정 필요성

• 표준물질 인증기관
소급성 • 국가교정기관

• 로크웰 경도시험기 2002.04.24개정

• 브리넬 경도시험기 2004.03.25개정
절차서 • 비커스 경도시험기 2004.03.25개정
• 듀로미터 경도시험기 2003.03.28개정

• 직접교정에 대한 CMC선언
CMC • 일반적이 교정에서 측정불확도와 CMC
상관관계

2016. 5. 19 경도측정클럽 6

3
 2016-05-23

6.교정
6. 교정,, 검증 방법

교정방법 측정불확도
교정(Calibration) 경도 약속단위
(간접교정) (HRC, HB, HV)

검증(Verification) 요소별 적용단위

(직접검증) (N, m, rad, s, m/s)

2016. 5. 19 경도측정클럽 7

7. 교정대상기기의 교정항목, 측정범위 및 교정방법

구분 검증 항목 측정범위 검증 및 교정방법(교정기기)
힘 측정기, 전기식 지시저울 등으로 초
시험 하중 (29.4~1 471) N
기 시험하중 및 시험하중 측정
각도: 120° 측정현미경, 형상측정기, 비접촉식 좌표측
누르개
끝 반경: 0.2 mm 정기 등으로원뿔각도및 끝 반경 측정
다이아몬드 누르개 성능 검증용 경도
표준누르개 비교
기준편과 비교측정
직접 검증
인덱스 마스터, 게이지 블록 등으로 깊
지시장치 (0~0.26) mm
이 측정장치 측정
초시계 및 전용 측정기 등으로 시험 하
시험 사이클 (0~30) s
중 유지시간 및 부하시간 측정
시험기 몸체 변형 무압자 누르개 및 평행블록으로 시험기
0.5 HR
량 몸체 변형량 측정
간접 교정 지시값 정확도 (10~100) HR 경도 기준편으로 정확도 교정
2016. 5. 19 경도측정클럽 8

4
 2016-05-23

8. 필요장비 명세 및 최저요구 성능
표준장비명 최저요구성능
6.1 압입깊이 지시장치 측정기 ▷측정범위 : (0~260) μm, 분해능 : 0.2 μm
6.2 힘 측정기 ▷1급 시험기용 힘 측정기: 0.5 등급(U = 0.12 % 이내)
2급 시험기용 힘 측정기: 1 등급(U = 0.25 % 이내)
6.3 무압자 시험용 지그 ▷누르개 끝 반경 : 10 mm 이상
6.4 측정현미경, 형상측정기 ▷분해능(길이) : 1 μm 이상, 분해능(각도) : 1´
6.5 표준측장기 ▷분해능 : 0.1 μm 이상
6.6 경도 기준편 ▷KS B 5530 "로크웰 경도기준편“의 규격품
6.7 경도 시험기 ▷경도시험기 직접검증의 규정을 만족하는 것
(단 초기 시험하중 : 1.0 %, 부가 시험하중 : 0.5 % 이내)
6.8 초시계 ▷분해능 : 1/100 초
6.9 기준 다이아몬드 누르개 ▷ISO 6508-3의 부속서 C의 기준 다이아몬드 누르개 규격품
6.10 다이아몬드 누르개 성능 ▷KS B 5530 "로크웰 경도기준편“의 규격을 만족하고 기준편의
검증용 경도 기준편 종류 및 경도범위는 표(2~6)에 해당하는 것.
6.11 시험 사이클 측정 장치 ▷시험 사이클 측정 분해능 : 최소 0.5 s 이내
2016. 5. 19 경도측정클럽 9

9.경도시험기의
9. 경도시험기의 직접검증 항목
• 기준하중 : 98.07 N (± 2.0 %)
힘(Force) • 부가하중 : 1471 N (± 1.0 %)
• 힘 측정기 : 1등급(ISO 376), 상대확장불확도 0.25 %이내

• 기준하중 유지시간 : (1~4) s

시간 • 시험하중 부하 시간 : (1~8) s
• 시험하중 유지시간 : (2~6) s
(Test cycle) • 시험하중 제거 후 경도값 측정시간 : (1~5) s 이후

누르개 • 각도 : (120 ± 0.35)°

• 선단반경 : (0.2 ± 0.010) mm
(Indenter) • 볼 누르개 : 텅스텐 카바이드(WC)

지시장치 • 유효 깊이 - 일반 로크웰 (A, C, D, B, E, F, G,

• H, K ) : 0.25 mm (± 1 μm)
(System) • -슈퍼피살(N, T): 0.1 mm (± 0.5 μm)

2016. 5. 19 경도측정클럽 10

5
 2016-05-23

10.경도시험기의
10. 경도시험기의 직접검증 조건

시험 시험기 누르개
요건 하중 측정장치
사이클 구조 (a)

1) 최초 시험기 설치시 ○ ○ ○ ○ ○

2) 분해 및 수리, 성능 불량 발생시 ○ ○ ○ ○

3) 지시값의 허용한계 초과(b) ○ ○ (○)c ○

4) 교정주기 초과
○ ○ (○)c ○
(간접교정 : 12개월 초과 불가)

주(a) 다이아몬드 누르개는 2년 사용 후에 직접 검증하는 것을 권장.

주(b) 누르개로 인한 허용값 초과일 때는 직접 검증은 요구되지 않음.
주(c) 최소한 총 시험 하중의 유지 시간은 검증한다.

2016. 5. 19 경도측정클럽 11

11.시험
11. 시험 사이클

3-+1
2 s

1~8 s 2~ 6s 3~5 s 이내 계측

참조 :
예외로 총 시험하중 적용 때 과도한 소성변형(압입 그리프)시에는 허용값 6 s를 초과 하였다는
시험결과 보고. (예 65 HRF/10 s)

2016. 5. 19 경도측정클럽 12

6
 2016-05-23

11.시험
11. 시험 사이클

3-+1
2 s

1~8 s 5-+31 s 4-+31 s 이후에 계측

참조 : 예외로 총 시험하중 적용 때 과도한 소성변형(압입 그리

프)시에는 허용값 6 s를 초과 하였다는 시험결과 보고. (예 65
HRF/10 s)

2016. 5. 19 경도측정클럽 13

2016. 5. 19 경도측정클럽 14

7
 2016-05-23

2016. 5. 19 경도측정클럽 15

12.다이아몬드
12. 다이아몬드 누르개 검증

• 원뿔의 협각(120±0.35)°
직접검증 • 끝 반경(0.2±0.010) mm
• 원뿔축과 누르개 : 0.5°

• 기준 다이아몬드 누르개와 경도 기준편과 상호 비교

• 일반경도 스케일과 표층경도 스케일 구분
간접검증
• 일반경도 스케일과 표층경도 스케일 둘 다
• 단일 또는 조합된 스케일

• 각 시험편에 대해 검증대상 누르개로 3개의 경도측정

• 기준 누르개의 평균 경도값과 ±0.8 경도단위 이내
간접검증 • 경도측정 자국은 서로 인접해 있어야 한다.
평가 기준 • 간접검증에 사용된 경도시험기의 시험하중 허용값 준수
Fo : ±1.0 %
F : ±0.5 %

2016. 5. 19 경도측정클럽 16

8
 2016-05-23

13.기준
13. 기준 다이아몬드 누르개 조건

1) 기준 다이아몬드 누르개는 국가 표준 다이아몬드 누르개와

소급성 확보

2) 기준 다이아몬드 누르개를 사용하여 5개소의 경도측정 평

균값은 국가 표준 다이아몬드 누르개의 측정 평균값과
±0.4 로크웰 경도단위 이내. 기준 다이아몬드 누르개

3) ISO 6508-3/2015.2

국가표준 다이아몬드 누르개

2016. 5. 19 경도측정클럽 17

14. 다이아몬드 누르개 간접검증

다이아몬드 누르개의 간접검증 적용 경도수준
1. 로크웰 일반경도 스케일 적용 경도수준 3. 표층경도 스케일 적용 경도수준
(A, C, D) (N)
스케일 경도 범위 스케일 경도 범위
HRC 25 22~28 HR15N 91 88~94
HRC 63 60~65 HR30N 64 60~69
HR45N 25 22~29

2. 일반경도 스케일과 표층경도 스케일 적용 4. 단일 또는 조합된 스케일 적용 경도수준

경도수준 (A, C, D 및 N)
HRC 23 20~26 스케일 높은 경도 높은 경도범위 낮은 경도 낮은 경도범위

HRC 55 52~58 HRA 83 81~84 63 61~65

HR45N 43 40~46 HRD 73 70~75 44 41~46
HR15N 91 88~94
HR15N 91 88~94 72 70~74

HR30N 64 60~69 46 43~49

HR45N 25 22~29 25 22~29

2016. 5. 19 경도측정클럽 18

9
 2016-05-23

15.로크웰
15. 로크웰 경도시험기 등급
허용 한계
항목
1급 시험기주1) 2급 시험기주2)

기준하중 ±0.2 % ±2.0 %

부가하중 ±0.1 % ±1.0 %

U=0.2 μm(2σ) A~K : 1.0 μm

경도지시장치
분해능 : 0.1 μm N, T : 0.5 μm

시험 사이클 U=0.5 s(2σ) U=0.5 s(2σ)

각도 : 120°±0.1° 각도 : 120°±0.35°
다이아몬드 누르개 형상
끝반경 : (0.2±0.005) mm 끝반경 : (0.2±0.010) mm

(1.5875±0.002) mm (1.5875±0.0035) mm
구형 누르개 형상
(3.175±0.003) mm (3.175±0.004) mm

주1) 1급 시험기 : 경도기준편 표준물질 인증 및 교정, 산업체 경도 정밀측정용으로 사용

주2) 2급 시험기 : 교정기관 CMC 유지용 및 일반 산업체 에서 사용
2016. 5. 19 경도측정클럽 19

16.교정절차서
16. 교정절차서 개정 이전 측정불확도 총괄표
총괄표((예 )
25 HRC 경도수준

수치 데이터 감도계수 오차 및 불확도 계산

측정량 2
오차 불확도 자유도 ¶H ΔHi u i (H) u 4 i (H)/ ν i
xi ¶ ci
Dxi ui n i HRC HRC
2
HRC
4

기준 시험하중 Fp(N) -1.880 0.125 5 1.2E-01 -0.23 2.3E-04 1.0E-08

부가 시험하중 F(N) -15.00 1.493 5 -4.0E-02 0.60 3.6E-03 2.5E-06
압자각도 a ( °) -0.16 0.122 4 1.3E+00 -0.21 2.5E-02 1.6E-04
끝반경 r(㎜) 0.005 0.001 4 1.5E+01 0.07 2.3E-04 1.3E-08
압입깊이 d(㎛) 0.12 0.321 4 -5.0E-01 -0.06 2.6E-02 1.7E-04
부하속도 v(㎛/s ) 23.3 1.402 2 -2.0E-02 -0.47 7.9E-04 3.1E-07
기준하중 유지시간tp( s) -0.08 0.084 2 1.0E-02 0.00 7.1E-07 2.5E-13
시험하중 유지시간t(s) -0.18 0.050 2 -7.0E-02 0.01 1.2E-05 7.3E-11
합계 -0.27 5.6E-02 3.29E-04
합성 표준불확도 (UC ) 와 유효자유도 (ν e f f ) 0.24 9.5
신뢰 수준 (CL = 약 95 %) 에서의 포함인자 (k) 2.32
확장 불확도, UE = kㆍUC 0.55
2
¶H 2 æ¶ H ö
여기에서 Δ H = Δ c 이 고, u i (H ) = çç ÷÷ (u ) 2 이 다.
i ¶c i i
i è ¶ ci ø

2016. 5. 19 경도측정클럽 20

10
 2016-05-23

17.시험기의
17. 시험기의 정확도 교정 측정불확도
경도기준편 HCRM = 45.4 HRC
b = H CRM - H + δms 경도기준편 인증값(k=2) UCRM = 0.5 HRC
b = 보정값 시험기 분해능 δms= 0.1 HRC
uCRM = 경도기준편 불확 도기여량
uH = 경도시험기 반복성 불확도 기여량
ums = 분해능에 의한 불확도 기여량
U CRM 0.5
u CRM = = = 0.25 HRC
시험기 지시값 2 2
No.
(HRC)
1 46.4max t × sH 1.14 × 0.42 n=5, t=1.14, 1σ,
uH = = = 0.21 HRC p=68.27 %
2 46.1 n 5
3 45.3min δms
u ms = × 0.1 = 0.03 HRC
4 45.7 2 3
5 45.8
45.9 2
u HTM = uCRM 2
+u H 2 = 0.212 +0.25 2 +0.032 =0.33 HRC
H
CRM +uδ ms
SH
0.42
2016. 5. 19 경도측정클럽 21

17.1 시험기의 정확도 교정 측정불확도 총괄표

측정량 추정값 표준불확도 확률분포 감도계수 불확도 기여량

H 45.9 HRC 0.21 HRC 정규 1 0.21 HRC

H CRM 45.4 HRC 0.25 HRC 정규 1 0.25 HRC
δ ms 0 HRC 0.03 HRC 직사각형 1 0.03 HRC
b -0.5 HRC u HTM 0.33 HRC
U HTM (k = 2) 0.66 HRC

측정불확도를 포함한 경도시험기의 최대 허용오차

H b UHTM DHHTMmax
45.9 HRC -0.5 HRC 0.66 HRC 1.16 HRC

Δ H HTM max = b + U HTM [참고] 정확도 허용값 : ± 1.5 HRC

최대 허용 오차의 준수를 결정하는 경우에는 사용자가 경도시험기에 의해 발생된 지시오차의

확장불확도를 설명 할 필요가 있을경우.

2016. 5. 19 경도측정클럽 22

11
 2016-05-23

17.2 시험기의 정확도 교정 측정불확도 총괄표

총괄표(( 예 1)

측정량 추정값 표준불확도 확률분포 감도계수 불확도 기여량

H 46.4 HRC 0.24 HRC 정규 1 0.24 HRC
H CRM 45.4 HRC 0.25 HRC 정규 1 0.25 HRC
δ ms 0 HRC 0.03 HRC 직사각형 1 0.03 HRC
b -1.0 HRC u HTM 0.35 HRC
U HTM (k = 2) 0.70 HRC

측정불확도를 포함한 경도시험기의 최대 허용편차

H b UHTM DHHTMmax
46.4 HRC -1.0 HRC 0.70 HRC 1.7 HRC

Δ H HTM max = b + U HTM [참고] 정확도 허용값 : ± 1.5 HRC

2016. 5. 19 경도측정클럽 23

2016. 5. 19 경도측정클럽 24

12
 2016-05-23

17.3 ISO 규격

2016. 5. 19 경도측정클럽 25

18.시험하중의
18. 시험하중의 측정불확도
힘측정기 기준값 FRS = 1471.0 N
ΔFrel = F - FRS + δms
힘측정기 상대확장 불확도(k=2) UFRS = 0.12 %
ΔFrel = 경도시험하중 지시편차
힘측정기 분해능 δms= 0.1 N
uF = uF2 + uF2RS + uδ2ms
uF : 힘측정기 실하중 U 1.48 N
uFRS : 로크웰경도시험기의명 목하중 uFRS = = = 0.74 N
k 2
uδms : 힘측정기 분해능에 의한 표준불확도 기여량
σ 1.11 N
uF = t × = 1.32 × = 0.84 N
No. 하중 지시값(N)
n 3
n=3, t=1.32, 1σ,
s F ,i : 시험하중 지시값의 표준편차 p=68.27 %
1 1472.2
r 0.1 N
2 1473.5 uδms = = = 0.03 N
2 3 2 3
3 1471.3
F 1472.3 F - FRS 1472.3 - 1471.0
ΔFrel = 100 × = 100 × = 0.09 %
S F ,i 1.11 FRS 1471.0

2016. 5. 19 경도측정클럽 26

13
 2016-05-23

18.1 시험하중 측정불확도 총괄표

측정량 추정값 표준불확도 확률분포 감도계수 ｜불확도 기여량｜
F 1472.3 N 0.84 N 정규 1 0.84 N
FRS 1471.0 N 0.74 N 정규 -1 0.74 N
δ ms 0N 0.03 N 직사각형 1 0.03 N
ΔFrel 1.3 N 1.12 N
U F (k = 2) 2.3 N

시험하중 측정값의 편차 및 확장불확도 계산

ΔFrel UF ΔFmax
1.3 N 2.3 N 3.6 N
ΔFmax = ΔFrel + U F

[참고] 시험하중 최대 허용편차 14.71 N(총 시험하중 F 의 1.0 % 이내)

2016. 5. 19 경도측정클럽 27

18.2 시험하중의 측정불확도

측정불확도(( 상대 편차
편차))
F - FRS 힘측정기 기준값 FRS = 1471.0 N
ΔFrel = 100 ´ (%)
FRS 힘측정기 상대확장 불확도(k=2) UFRS = 0.12 %
ΔFrel = 상대지시편차
힘측정기 분해능 δms= 0.1 N
2 2
u F = uFRS + uFTHM + uδ2ms
u FRS : 힘측정기 불확도 기여량 U FRS 0.12 %
u FRS = = = 0.06 %
u FHTM : 반복성 상대불확도 기여량 k 2
ums : 힘측정기 분해능에 의한 상대불확도 기여량
s F, i 1.106
u FHTM = 100 × × t = 100 × ×1.32 = 0.099 %
F 1472.3
No. 하중 지시값(N) n=3, t=1.32, 1σ,
s F ,i : 시험하중 지시값의 표준편차 p=68.27 %
1 1472.2
δms 1 0.1 1
2 1473.5 u ms = 100 × × = 100 × × = 0.002 %
2 3 FRS 2 3 1471.0
3 1471.3
F 1472.3 F - FRS 1472.3 - 1471.0
ΔFrel = 100 ´ = 100 ´ = 0.09 %
S F ,i 1.106 FRS 1471.0

2016. 5. 19 경도측정클럽 28

14
 2016-05-23

18.3 시험하중 측정불확도 총괄표

총괄표(( 상대 편차
편차))
측정량 추정값 표준불확도 확률분포 감도계수 불확도 기여량
FRS 1471.0 N 0.06 % 정규 1 0.06 %
F 1472.3 N 0.099 % 정규 1 0.099 %
δ ms 0N 0.002 % 직사각형 1 0.002 %
ΔFrel 0.09 % uF 0.16 %
U F (k = 2) 0.23 %

시험하중 측정값의 상대편차 및 상대확장불확도 계산

ΔFrel UF ΔFmax
0.09 % 0.23 % 0.32 %

ΔFmax = ΔFrel + U F [참고] 시험하중 측정값의 범위 = F 의 1.0 % 이내

2016. 5. 19 경도측정클럽 29

19.깊이
19. 깊이 측정요소의 측정불확도
깊이측정기 교정값(mm) 깊이측정1(mm) 깊이측정2(mm) 깊이측정3(mm) 표준편차(mm)
LRS L1 L2 L3 S L ,i
0.050 0.050 5 0.050 5 0.050 0 0.000 29
0.100 0.100 5 0.100 0 0.100 5 0.000 29
0.150 0.150 5 0.150 5 0.150 0 0.000 29
0.200 0.200 5 0.200 5 0.200 5 0
0.250 0.250 5 0.250 5 0.250 0 0.000 29

깊이 교정기 확장불확도(k=2) LRS = 0.0002 mm

ΔL = L - LRS 깊이측정기 분해능 δms= 0.5 μm
U 0.000 2
ΔL = 편차 uLRS = LRS = = 0.000 1 mm
k 2
2 2 n=3, t=1.32, 1σ,
u L = uLRS + uLTHM + uδ2ms uLHTM = sL,i × t = 0.000 29 × 1.32 = 0.000 38 mm p=68.27 %

uLRS : 깊이 교정장치의 표준불확도 sL ,i : i 번째 깊이 지시값에 대한 표준편차

ums : 분해능에 의한 표준불확도 δms 0.5 μm

ums = = = 0.000 14 mm
2 3 2 3
uLHTM : 반복측정에 의한 표준 불확도
Δ L = L- LRS = 0.0505 - 0.0500 = 0.0005 mm
2016. 5. 19 경도측정클럽 30

15
 2016-05-23

19.1 깊이 측정 요소의 측정불확도 총괄표

측정량 추정값 표준불확도 확률분포 감도계수 불확도 기여량
LRS 0.050 0 mm 1.0×10-4 mm 정규 -1 1.0×10-4 mm
LTHM 0.050 5 mm 3.8×10-4 mm 정규 1 3.8×10-4 mm
δ ms 0 mm 1.4×10-4 mm 직사각형 1 1.4×10-4 mm
ΔL 0.000 5 mm uF 4.2×10-4 mm
U F (k = 2) 8.4×10-4 mm

깊이 측정기의 최대 허용편차 및 확장불확도 계산

LRS ΔL UL ΔLmax
0.05 mm 0.000 5 mm 0.000 84 mm 0.001 4 mm
예제에서 (A~ K) 스케일에 대하여 Δlmax 는 깊이측정의 최대 허용편차 ±0.001 mm
를 초과한다. (ISO 6508-2/2015, 4.3.5항 참조)

ΔLmax = ΔL + U L

2016. 5. 19 경도측정클럽 31

19.2 다이아몬드 누르개 원뿔 협각의 측정불확도 계산

2016. 5. 19 경도측정클럽 32

16
 2016-05-23

20.규격
20. 규격 변경
변경(1)
(1)
표 E.1 . 시험기의 허용 가능한 오차 및 반복성
로크웰 경도 기준편의 허용 가능 오차 시험기의 허용
스케일 경도 범위 로크웰 단위 가능 반복성(a)

≤ 0.02 (100 - H ) 또는
C (c) 10 20 ~≤ 70 HRC ±1.5 HRC
0.8 로크웰 단위(b)

≤ 0.04 (100 - H ) 또는
N 15N, 30N, 45N 모든 범위 ±2 HRN
1.2 로크웰 단위(b)

≤ 0.06 (100 - H ) 또는
T 15T, 30T, 45T 모든 범위 ±3 HRTW
2.4 로크웰 단위(b)

(a) : 평균 경도값
(b) : 큰 것을 취함.
(c) : 다이아몬드 원뿔형 및 구형 팁의 표면을 적어도 0.4 mm의 압입 깊이까지 연마한 경우 적용
범위는 10 HRC로 확장할 수 있다.

2016. 5. 19 경도측정클럽 33

20.규격
20. 규격 변경
변경(2)
(2)
표 1 . 서로 다른 스케일에 대한 경도 범위
로크웰 경도 스케일 기준편 경도 범위 로크웰 경도 스케일 기준편 경도 범위
10 ~ 50 HRBW 70 ~ 77 HR15N
B 60 ~ 80 HRBW 15N 78 ~ 88 HR15N
85 ~ 100 HRBW 89 ~ 91 94 HR15N
20 10 ~ 30 HRC 42 ~ 54 HR30N
C 35 ~ 55 HRC 30N 55 ~ 73 HR30N
60 ~ 70 HRC 74 ~ 80 86 HR30N
40 ~ 47 HRD 20 ~ 31 HR45N
D 55 ~ 63 HRD 45N 32 ~ 61 HR45N
70 ~ 77 HRD 63 ~ 70 77 HR45N
70 ~ 77 HREW 73 67 ~ 80 HR15TW
E 84 ~ 90 HREW 15T 81 ~ 87 HR15TW
93 ~ 100 HREW 88 ~ 93 HR15TW
60 ~ 75 HRFW 43 29 ~ 56 HR30TW
F 80 ~ 90 HRFW 30T 57 ~ 69 HR30TW
94 ~ 100 HRFW 70 ~ 82 HR30TW
30 ~ 50 HRGW 12 10 ~ 33 HR45TW
G 55 ~ 75 HRGW 45T 34 ~ 54 HR45TW
80 ~ 94 HRGW 55 ~ 72 HR45TW
2016. 5. 19 경도측정클럽 34

17
 2016-05-23

20.규격
20. 규격 변경
변경(3)
(3)
시험기의 허용 가능한 오차 및 반복성
로크웰 경도 스케일 기준편의 경도 범위 허용 가능 오차
시험기의 허용 가능 반복성a
로크웰 단위
20 ~ 75 HRA ± 2 HRA
A ≤ 0.02 (100- H ) or 0.8 HRA 로크웰 단위b
> 75 ~ 88 95 HRA ± 1,5 HRA
20 10 ~ 45 HRBW ± 4 HRBW
B > 45 ~ 80 HRBW ± 3 HRBW ≤ 0.04 (130- H ) HRBW 로크웰 단위b
> 80 ~ 100 HRBW ± 2 HRBW
C 20 10 ~ 70 HRC ± 1,5 HRC ≤ 0.02 (100- H ) or 0.8 HRC 로크웰 단위b
40 ~ 70 HRD ± 2 HRD
D ≤ 0.02 (100- H ) or 0.8 HRD 로크웰 단위b
> 70 ~ 77 HRD ± 1,5 HRD
70 ~ 90 HREW ± 2,5 HREW
E ≤ 0.04 (130- H ) HREW 로크웰 단위b
> 90 ~ 100 HREW ± 2 HREW
60 ~ 90 HRFW ± 3 HRFW
F ≤ 0.04 (130-H ) HRFW 로크웰 단위b
> 90 ~ 100 HRFW ± 2 HRFW
30 ~ 50 HRGW ± 6 HRGW
G > 50 ~ 75 HRGW ± 4,5 HRGW ≤0.04 (130- H ) HRGW 로크웰 단위b
> 75 ~ 94 HRGW ± 3 HRGW
H 80 ~ 100 HRHW ± 2 HRHW ≤ 0.04 (130- H ) HRHW 로크웰 단위b
40 ~ 60 HRKW ± 4 HRKW
K > 60 ~ 80 HRKW ± 3 HRKW ≤ 0.04 (130- H ) HRKW 로크웰 단위b
> 80 ~ 100 HRKW ± 2 HRKW
15N, 30N, 45N 모든 범위 ± 2 HR-N ≤ 0.04 (100- H ) or 1.2 HR-N 로크웰 단위b

15T, 30T, 45T 모든 범위 ± 3 HR-TW ≤ 0.06 (100- H ) or 2.4 HR-TW 로크웰 단위b
a : 여기서 는 평균 경도값
b : 큰 것을 취한다.
(a): 다이아몬드 원뿔형 및 구형 팁의 표면을 적어도 0.4 mm의 압입 깊이까지 연마한 경우 적용범위는 10 HRC로 확장할 수 있다.

2016. 5. 19 경도측정클럽 35

20.규격
20. 규격 변경
변경(4)
(4)
경도기준편 불균일도의 최대 허용값

2016. 5. 19 경도측정클럽 36

18
 2016-05-23

21.교정결과
21. 교정결과(1)
(1)
1. C 스케일 정확도 및 반복도
정확도(HRC) 반복도(HRC)
경도 기준편 시험기 지시값
인증값(HRC) (HRC) 측정불확도
보정값 허용한계 측정값 허용한계
(신뢰수준 약 95 %, k =2)

25.2 25.7 - 0.5 ± 1.5 0.60 0.8 1.5

45.4 45.9 - 0.5 ± 1.5 0.52 0.7 1.1

60.6 60.9 - 0.3 ± 1.5 0.50 0.8 0.8

2. C 스케일 정확도 및 반복도

정확도(HRC) 반복도(HRC)
경도 기준편 시험기 지시값 오차를 포함한 최대
측정불확도 허용
인증값(HRC) (HRC) 보정값 허용한계 측정불확도 측정값
(신뢰수준 약 95 %, k =2)
(ΔH HTMmax ) 한계

25.2 25.7 - 0.5 ± 1.5 0.60 1.1 0.8 1.5

45.4 45.9 - 0.5 ± 1.5 0.52 1.1 0.7 1.1

60.6 60.9 - 0.3 ± 1.5 0.50 0.8 0.8 0.8

2016. 5. 19 경도측정클럽 37

21.교정결과
21. 교정결과(2)
(2)

2016. 5. 19 경도측정클럽 38

19
 2016-05-23

21.교정결과
21. 교정결과(3)
(3)

2016. 5. 19 경도측정클럽 39

21.교정결과
21. 교정결과(4)
(4)

2016. 5. 19 경도측정클럽 40

20
 2016-05-23

21.교정결과
21. 교정결과(5)
(5)

2016. 5. 19 경도측정클럽 41

21.교정결과
21. 교정결과(6)
(6)

2016. 5. 19 경도측정클럽 42

21
 2016-05-23

21.교정결과
21. 교정결과(7)
(7)

2016. 5. 19 경도측정클럽 43

21.교정결과
21. 교정결과(8)
(8)

2016. 5. 19 경도측정클럽 44

22
 2016-05-23

21.교정결과
21. 교정결과(9)
(9)

2016. 5. 19 경도측정클럽 45

2016. 5. 19 경도측정클럽 46

23
 2016-05-23

1 -1.
1.인정범위
인정범위 및 CMC
측정범위 교정·측정능력
측정량/장비
현재 변경(안) (신뢰수준 약 95 %, k=2)

( 96~250) HBW 10/3000 2.6 HBW 10/3000

(251~450) HBW 10/3000 4.8 HBW 10/3000

≤200 HBW
(451~653) HBW 10/3000 7.0 HBW 10/3000
브리넬 경도시험기 300≤ HBW≤400
( 96~250) HBW 5/750 3.6 HBW 5/750
≥500 HBW
(251~450) HBW 5/750 5.8 HBW 5/750

(451~653) HBW 5/750 8.5 HBW 5/750

2016. 5. 19 경도측정클럽 47

1 -2.
2.인정범위
인정범위 및 CMC
Tables of hardness values (Brinell
(Brinell)

2016. 5. 19 경도측정클럽 48

24
 2016-05-23

2 -1.
1.인정범위
인정범위 및 CMC
측정범위
교정·측정능력
측정량/장비
현재 변경(안) (신뢰수준 약 95 %, k=2)

(20~70) HRC 0.48 HRC

(10~100) HRBW 0.68 HRBW

(70~94) HR15N 0.78 HR15N

로크웰 경도 시험기
(42~86) HR30N 0.72 HR30N

(67~93) HR15TW 1.2 HR15TW

(29~82) HR30TW 1.1 HR30TW

쇼어 경도 시험기 (20~100) HS 0.78 HS

2016. 5. 19 경도측정클럽 49

3 -1.
1.인정범위
인정범위 및 CMC
측정범위 교정·측정능력
측정량/장비
현재 변경(안) (신뢰수준 약 95 %, k=2)

(5~300) HV 0.3 4.9 HV 0.2

(300~650) HV 0.3 14 HV 0.2
(650~2921) HV 0.3 19 HV 0.2
(5~300) HV 1 4.2 HV 1
≤225 HV
(300~650) HV 1 11 HV 1
(400~600) HV
비커스 (650~2967) HV 1 17 HV 1
>700 HV
경도시험기 (5~300) HV 10 3.9 HV 10
(시험하중 :
(300~650) HV 10 8.8 HV 10
0.098 N~9.807 N)
(650~2971) HV 10 13 HV 10
(5~300) HV 30 3.2 HV 30
(300~650) HV 30 5.8 HV 30
(650~2964) HV 30 10 HV 30

2016. 5. 19 경도측정클럽 50

25
 2016-05-23

3 -2.
2.인정범위
인정범위 및 CMC

2016. 5. 19 경도측정클럽 51

3 - 3.
3.인정범위
인정범위 및 CMC Tables of hardness values (Vickres
( Vickres))

d (mm) HV 0.2 HV 0.3 HV 0.5 HV 1 HV 2 HV 5 HV 10 HV 20 HV 30 HV 50

0.011 0 3065

0.013 8 - 2921

0.0176 - - 2993

0.0250 2967

0.0352 2993

0.056 2957

0.079 2971

0.113 2956

0.137 2964

0.176 2993

0.275 4.95

0.339 4.93

0.435 4.90

0.615 4.90

0.850 5.13

1.369 4.95

1.929 4.98

1.999 9.28 13.9 23.2

2016. 5. 19 경도측정클럽 52

26
 2016-05-23

4 -1.
1.인정범위
인정범위 및 CMC
측정범위 교정·측정능력
측정량/장비
현재 변경(안) (신뢰수준 약 95 %, k=2)

(0~100) HD (0~100) HDA 0.72 HDA

듀로미터 경도 시험기
(0~100) HDD 0.72 HDD

(400~700) HLD 7.8 HLD

리브 경도 시험기 좌동
(700~1000) HLD 8.2 HLD

2016. 5. 19 경도측정클럽 53

5 -1.
1.인정범위
인정범위 및 CMC

교정ㆍ측정능력
측정량/장비 측정범위 (신뢰수준 약 95 %)

로크웰 경도시험기
간접교정 (10~70) HRC 0.66 HRC
(10~100) HRBW 0.72 HRBW
15 HRN 0.78 HRN
15 HRTW 0.88 HRTW
시험 하중 (30~1500) N 2.3×10-3
압입 깊이 (0~0.5) mm 0.84 μm
끝 반경 (0~1) mm 3.0 μm
각도 (0~120)° 0.83°

2016. 5. 19 경도측정클럽 54

27
