Ôn Lại Lý Thuyết Vecto, Các Hệ Tọa Độ Và Phép Toán Tử Ðiện Trường Xoáy - Phương Trình Maxwell-Faraday
Ôn Lại Lý Thuyết Vecto, Các Hệ Tọa Độ Và Phép Toán Tử Ðiện Trường Xoáy - Phương Trình Maxwell-Faraday
TRƯỜNG ĐIỆN TỪ
ÔN LẠI LÝ THUYẾT VECTO, CÁC HỆ TỌA ĐỘ VÀ PHÉP TOÁN TỬ
ÐIỆN TRƯỜNG XOÁY - PHƯƠNG TRÌNH MAXWELL-FARADAY
Ðiện trường xoáy.
Phương trình Maxwell-Faraday.
DÒNG ÐIỆN DỊCH - PHƯƠNG TRÌNH MAXWELL-AMPÈRE
Dòng điện dịch.
Phương trình Maxwell -Ampère.
HỆ PHƯƠNG TRÌNH MAXWELL
Hệ phương trình Maxwell thứ nhất
Hệ phương trình Maxwell thứ hai.
Giá trị của thuyết Maxwell
Truyền sóng trong không gian tự do
Sóng điện từ phẳng
Phân cực sóng điện từ
Phương trình truyền sóng và nghiệm phương trình truyền sóng trong KGTD
1

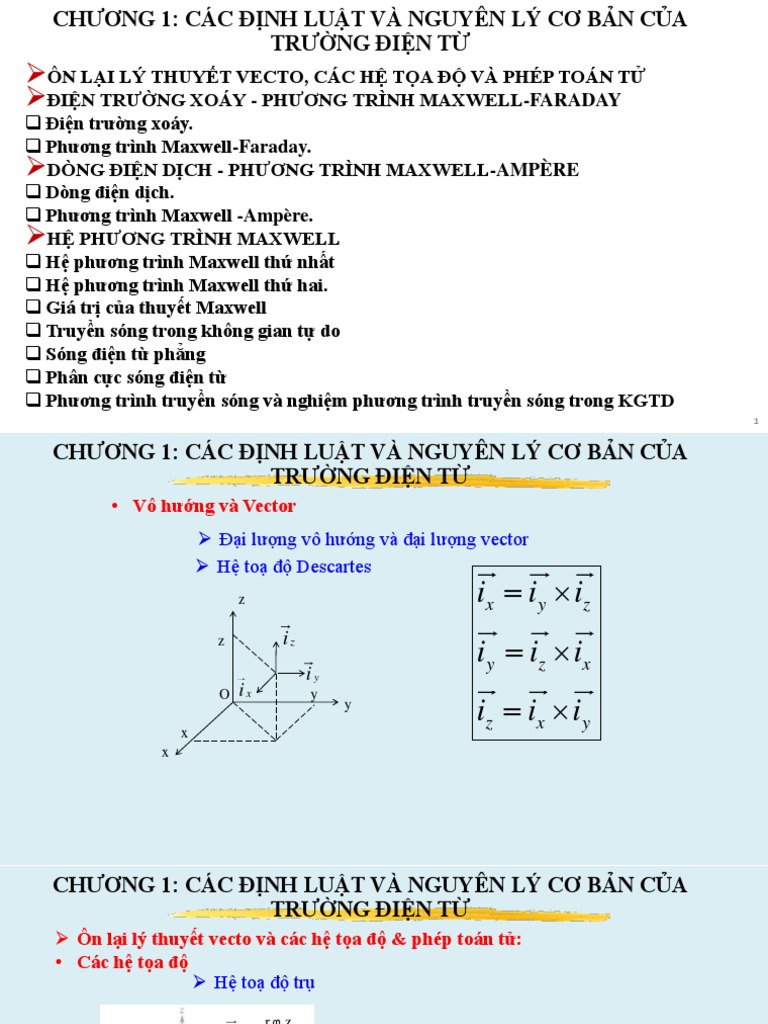

CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Vô hướng và Vector
Đại lượng vô hướng và đại lượng vector
Hệ toạ độ Descartes
z ix i y i z
i y iz ix
z iz
iy
ix
iz ix i y
O y
y
x
x
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
Ôn lại lý thuyết vecto và các hệ tọa độ & phép toán tử:
• Các hệ tọa độ
Hệ toạ độ trụ
r,,z
A(rP,P,zP)
i r i i z
i i z i r
i z i r i
rP,P,zP
P
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Các hệ tọa độ
Hệ toạ độ cầu
i r i i
i i i r
i i r i
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
Liên hệ giữa các hệ toạ độ
u1 u2 u3 i1 i 2 i3 h1 h2 h3
Descartes -< x < -< y < -< z < 1 1 1
(x,y,z)
Trụ 0 r < 0 <2 -< z < 1 r 1
(r,,z) i r i i z
Cầu 0 r < 0 < 0 <2 1 r rsin
(r,,)
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Vi Phân
Hệ toạ độ Descartes
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Vi Phân
Hệ toạ độ cầu
rsind
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Vi Phân
Tìm khối lượng của vật thể hình cầu bán kính a, tâm tại gốc toạ độ có mật độ khối lượng (r,,) =
0/r.
m = 20a2
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Phép tính vector
Tích vô hướng
Tích có hướng
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Phép tính vector
: mật độ khối
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Các toán tử
Gradient
Tác dụng lên hàm vô hướng, kết quả là vector
Gradient
Descartes
Trụ
Cầu
Chương 1: Khái niệm và Định nghĩa, Định lý cơ bản
• Các toán tử
Gradient
Hướng vuông góc với mặt V = const là gradV cần tính gradV với V = r 2cos(2)
Divergence
Tác dụng lên hàm vector, kết quả là vô hướng
Descartes
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
• Các toán tử
Divergence
Định lý Divergence (định lý Gauss – Ostrograsky)
n
Rotation (curl)
Tác dụng lên hàm vector, kết quả là vector
Rotation (curl)
Descartes
Định lý Stokes
Laplace
Tác dụng lên hàm vô hướng, kết quả là vô hướng
23
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
24
CÁC ĐẠI LƯỢNG ĐẶC TRƯNG CƠ BẢN CHO TRƯỜNG ĐIỆN TỪ
25
Vec tơ điện cảm
26
Vecto cảm ứng từ
27
Vecto cường độ từ trường
28
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA
TRƯỜNG ĐIỆN TỪ
ÐIỆN TRƯỜNG XOÁY - PHƯƠNG TRÌNH MAXWELL-FARADAY
o Phân tích những hiện tượng điện và từ và định luật chi phối chúng, MAXWELL
nhận thấy rằng giữa từ trường và điện trường có mối quan hệ rất chặt chẽ.
o Maxwell nêu lên lý thuyết về điện từ trường. Theo thuyết này, giữa điện trường
và từ trường có mối quan hệ biện chứng, chúng có thể chuyển hoá lẫn nhau. Mọi
sự biến đổi của điện trường đều làm xuất hiện từ trường và ngược lại.
o Thuyết Maxwell giúp ta hiểu khái quát những hiện tượng điện và từ đã biết trước
đây và những hiện tượng điện từ mới.
o Trên cơ sở quan niệm về sự tồn tại của điện từ trường, Maxwell đã đề ra những
phương trình diễn tả điện từ trường trong những trường hợp tổng quát của môi
trường.
29
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Ðiện trường xoáy ĐIỆN TỪ
o Theo định luật Faraday về hiện tượng cảm ứng điện từ, mỗi khi từ thông qua
một mạch điện biến thiên thì trong mạch xuất hiện một suất điện động cảm ứng.
Nếu mạch là một dây dẫn kín, thì trong mạch sẽ xuất hiện dòng điện cảm ứng.
o Suất điện động cảm ứng sẽ xuất hiện trong hai trường hợp: hoặc là mạch đứng
yên trong một từ trường biến thiên, hoặc là mạch thẳng chuyển động trong từ
trường.
o Ở đây, chúng ta chỉ xét trường hợp mạch đứng yên trong từ trường biến thiên.
o Trong mạch có xuất hiện suất điện động, chứng tỏ rằng có những lực lạ (khác
với lực tĩnh điện) tác dụng lên điện tích, và trong mạch có một trường lực lạ ở
đây chính là điện trường.
o Nếu mạch là một dây dẫn kín, thì điện trường này tác dụng lực lên các điện tích
và tạo nên dòng điện cảm ứng trong mạch. Lực lạ trong trường hợp này là lực
điện trường.
30
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
o Ðiện trường này không phải là trường tĩnh điện. Vì trường tĩnh điện là trường
thế nên lưu số của vectơ trường tĩnh điện dọc theo một đường cong kín phải
bằng không. Vì thế, trường tĩnh điện không thể duy trì sự dịch chuyển điện
tích theo mạch kín, tức là không thể làm xuất hiện suất điện động.
o Trái lại, điện trường xuất hiện trong hiện tượng cảm ứng điện từ là điện trường
xoáy, có đường sức khép kín. Trường này tác dụng lên những phần tử mang
điện những lực làm cho chúng dịch chuyển theo những quỹ đạo khép kín, do
đó làm xuất hiện suất điện động trong mạch. Ðiện trường xoáy có những đặc
tính là lưu số của điện trường xoáy theo đường cong kín có giá trị khác
không, còn lưu số giữa hai điểm thì phụ thuộc vào dạng đường cong mà ta lấy
tích phân.
31
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
o Qua thực nghiệm, Maxwell thấy rằng sự xuất hiện của suất điện động trong mạch
không phụ thuộc vào trạng thái, bản chất và điều kiện vật lý của vật dẫn cấu tạo
nên mạch. Ðiều đó chứng tỏ rằng, sự xuất hiện của sức điện động cảm ứng, hay nói
khác đi, điện trường xoáy không có liên quan đến vật dẫn cấu tạo nên mạch, mà nó
được quyết định bởi từ trường.
o Tổng quát ta xét trường hợp "mạch" là một đường cong kín bất kỳ đặt trong từ
trường. Mỗi khi từ trường biến thiên, từ thông qua diện tích của mạch cũng biến
thiên. Khi đó, tại mỗi điểm trên đường cong đó xuất hiện điện trường xoáy, mà lưu
số của điện trường này theo đường cong kín của mạch cho ta sức điện động cảm
ứng trong mạch.
o Từ những nhận xét trên đây, Maxwell đã rút ra kết luận quan trọng có tính tổng
quát sau: "Mọi từ trường biến thiên theo thời gian đều làm xuất hiện điện
trường xoáy". 32
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Phương trình Maxwell-Faraday:
o Dựa trên định luật cơ bản của hiện tượng cảm ứng điện từ: Thế điện động cảm
ứng xuất hiện trong mạch có giá trị bằng tốc độ biến thiên của từ thông qua điện
tích giới hạn bởi mạch:
PT Maxwell Faraday
33
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
o Biểu thức (16.1) là một trong những phương trình cơ bản của thuyết Maxwell.
Phương trình này được rút ra từ định luật Faraday về hiện tượng cảm ứng điện
từ, nên được gọi là phương trình Maxwell-Faraday.
o Chú ý rằng khi viết các biểu thức trên đây, ta vẫn áp dụng các qui tắc về dấu của
các đại lượng và chiều của mạch theo qui ước ở phần điện trường và từ trường.
o Phương trình (16.1) cho ta biết mối quan hệ giữa tốc độ biến thiên của từ thông
qua diện tích giới hạn bởi mạch và lưu số của cường độ điện trường xoáy trên
mạch, tức là mối quan hệ giữa điện trường và từ trường ở những điểm khác nhau
trong trường. 34
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Mối quan hệ giữa Điện trường và từ trường trong diện tích S, khép kín bởi đường cong l
35
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
36
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
37
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
DÒNG ÐIỆN DỊCH - PHƯƠNG TRÌNH MAXWELL-AMPÈRE
Dòng điện dịch
o Ta đã thấy rằng mọi từ trường biến thiên đều gây nên điện trường (xoáy).
o Maxwell đi đến kết luận rằng phải tồn tại hiện tượng ngược lại là:
"Mọi điện trường biến thiên theo thời gian đều làm xuất hiện từ trường".
o Vì từ trường là dấu hiệu cơ bản và tất yếu của mọi dòng điện, nên
nếu như điện trường biến thiên tạo ra từ trường, thì từ trường cũng có tác
dụng giống như một dòng điện. Maxwell gọi dòng điện ở trường hợp trên là
dòng điện dịch, để phân biệt với dòng điện dẫn là dòng chuyển động của các
điện tích. Dòng điện dịch có tính chất cơ bản giống như dòng điện dẫn,
nó gây ra từ trường trong không gian quanh nó, nhưng không giống với điện
dẫn về tính chất khác.
38
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Thí nghiệm dòng điện dịch
41
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
42
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
o Trên đây ta đã xét một trường hợp riêng của dòng điện trong phần điện môi
giữa hai bản tụ điện. Nhưng ngay cả trong vật dẫn cũng có thể có dòng điện
dịch. Thật vậy, nếu trong dây dẫn có dòng điện biến thiên, thì cũng đồng thời
có điện trường biến thiên, tức là có dòng điện dịch. 43
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
o Như trên đã nói, dòng điện dịch, cũng như dòng điện dẫn gây ra quanh
nó một từ trường, do đó trong trường hợp tổng quát khi xét từ trường trong
vật dẫn ta xét nó như được gây ra bởi cả dòng điện dẫn và dòng điện dịch,
tức là dòng điện toàn phần. Dòng điện toàn phần có mật độ bằng tổng mật
độ dòng điện dẫn và dòng điện dịch:
oTuỳ theo tính chất dẫn điện của môi trường, và tuỳ theo tốc độ biến thiên của
điện trường mà hai số hạng trong (16.5) có vai trò khác nhau. Trong các vật
dẫn điện tốt, và với điện trường biến thiên chậm (tần số biến thiên thấp), thì
dòng điện dịch rất nhỏ so với dòng điện dẫn. Ngược lại, trong các chất dẫn
điện kém (điện môi chẳng hạn), và với điện trường biến thiên nhanh (tần số
cao), dòng điện dịch đóng vai trò chủ yếu trong dòng toàn phần.
44
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
o Trong thí dụ của tụ điện đang xét ở trên, nếu tần số biến thiên của dòng điện
không lớn quá, ta có thể coi dòng toàn phần trong dây dẫn và trên các bản
chỉ là dòng điện dẫn, còn ở trong điện môi giữa hai bản chỉ là dòng điện
dịch. Mật độ dòng điện dịch ở bề mặt bản và mật độ dòng điện dịch ở trong
điện môi là bằng nhau và cùng hướng.
o Trong trường hợp tổng quát, dòng điện toàn phần bao giờ cũng khép kín.
o Theo giả thuyết của Maxwell, dòng điện dịch cũng gây ra từ trường. Chiều
của từ trường này cũng được xác định theo qui tắc vặn nút chai giống
như với dòng điện dẫn. Hình 16.5 vẽ đường sức của trường gây bởi dòng
điện dịch giữa hai bản tụ điện khi tụ tích điện (a) và phóng điện (b).
45
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
o Từ trường được sinh ra bởi dòng toàn phần, gồm cả dòng điện dẫn và dòng
điện dịch. Ta có thể biểu diễn mối quan hệ định lượng giữa từ trường và
dòng điện toàn phần nhờ định lý Ampère về lưu số của vectơ cường độ từ
trường.
o Xét một vật dẫn, trong đó có các dòng điện biến thiên, ta vẽ trong đó một
mặt phẳng bất kỳ S, giới hạn bởi một đường cong kín L.
o Ứng dụng định lý Ampère nhưng chú ý rằng trong trường hợp tổng quát của
dòng điện biến thiên, từ trường xác định bởi dòng toàn phần, ta có:
46
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên: PT Maxwell Amper
PT MAXWELL Ampere
47
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Quan hệ: dòng điện dịch và điện trường biến thiên:
o Biểu thức này nêu lên quan hệ định lượng giữa dòng điện toàn phần và từ
trường, hay nói khác đi, nó nêu lên quan hệ giữa từ trường và điện trường
biến thiên. Ðó là phương trình cơ bản thứ hai của thuyết Maxwell.
Phương trình này đưọc rút ra từ định lý Ampère về lưu số của cường độ
từ trường, nên được gọi là phương trình Maxwell-Ampère.
o PT Maxwell Ampere viết dạng vecto và vi phân:
48
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
HỆ PT MAXWELL:
Những luận điểm cơ bản của thuyết Maxwell, theo những luận điểm đó, từ
trường biến đổi theo thời gian sinh ra điện trường xoáy, ngược lại điện
trường biến đổi theo thời gian sinh ra từ trường.
Từ trường biến thiên một cách bất kỳ nghĩa là đạo hàm cũng biến thiên theo
thời gian, do đó điện trường xoáy xuất hiện cũng biến thiên theo thời gian.
Ðiện trường biến thiên này (tức là dòng điện dịch), đến lượt nó, cũng lại gây
ra một từ trường. Vì điện trường nói chung biến thiên một cách bất kỳ, nên
dòng điện dịch cũng biến thiên theo thời gian và từ trường gây ra cũng biến
thiên theo thời gian.
Như thế điện trường và từ trường liên hệ chặt chẽ với nhau, và chuyển hoá
lẫn nhau. Chúng đồng thời tồn tại trong không gian, tạo thành trường thống
nhất là trường điện từ. Trường điện từ là một dạng của vật chất..
49
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Hệ phương trình Maxwell thứ nhất:
Hệ phương trình Maxwell thứ nhất, được thiết lập trên cơ sở phương
trình Maxwell -Ampère:
50
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Dạng vi phân của Hệ PT Maxwell thứ nhất: ( từ các phương trình trên)
Dạng vi phân hệ PT
Maxwell thứ nhất
51
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Hệ PT Maxwell thứ hai:
Hệ phương trình Maxwell thứ hai được thiết lập trên cơ sở phương trình
Maxwell-Faraday
53
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Các phương trình vừa xét có chứa các đại lượng phụ thuộc thời gian nên ta
cần phải biết thêm các điều kiện ban đầu nữa để có thể giải được các PT vi
phân.
Trong trường họp cụ thể sóng điện từ, chúng ta sẽ xét các phương trình
đó khi truyền sóng trong không gian tự do
54
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
ỨNG DỤNG HỆ PT MAXWELL GIẢI THÍCH HIỆN TƯỢNG TRUYỀN
SÓNG TRONG KHÔNG GIAN TỰ DO (SÓNG ĐIỆN TỪ TỰ DO)
Tính chất không gian tự do:
55
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Tính chất không gian tự do:
56
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
Các phương trình vừa xét có chứa các đại lượng phụ thuộc thời gian nên ta
cần phải biết thêm các điều kiện ban đầu nữa để có thể giải được các PT vi
phân.
Trong trường họp cụ thể sóng điện từ, chúng ta sẽ xét các phương trình
đó khi truyền sóng trong không gian tự do
57
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
58
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
59
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Tính chất sóng điện từ phẳng:
Ta có thể sắp xếp bốn phương trình còn lại: (16.19 và 16.20) (16.23 và 16.24) thành hai hệ
độc lập. Một hệ liên hệ thành phần trên trục y của điện trường với thành phần trên trục z
của từ trường:
60
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phân cực sóng điện từ:
61
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả sóng lan truyền trong không gian:
62
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả những sóng lan truyền trong không gian:
Nghiệm PT Truyền sóng có dạng:
63
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả những sóng lan truyền trong không gian:
Ðại lượng này có giá trị đúng bằng vận tốc của ánh sáng trong
chân không. Vậy trong môi trường có hằng số điện môi ( và độ từ
thẩm (, vận tốc lan truyền của sóng điện từ là: (16.39)
64
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả những sóng lan truyền trong không gian:
Sóng chạy (tới) và sóng đứng (phản xạ) trong đường truyền sóng:
65
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả những sóng lan truyền trong không gian:
Dạng sóng truyền trong không gian tự do:
66
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
Sóng điện từ phẳng: ĐIỆN TỪ
Phương trình truyền sóng, diễn tả những sóng lan truyền trong không gian:
Phân cực tròn và elip của sóng điện từ:
68
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
Sóng điện từ bao gồm điện trường biến thiên và từ trường biến thiên lan truyền trong
không gian.
Ðiện trường và từ trường là những dạng của vật chất, có thuộc tính của vật chất và
chúng có năng lượng. Vì thế sóng điện từ nói riêng hay điện từ trường nói chung, cũng
có năng lượng.
Quá trình truyền của sóng điện từ cũng chính là quá trình truyền của năng lượng điện từ.
69
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
70
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
Vecto Poynting
71
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
72
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
73
CHƯƠNG 1: CÁC ĐỊNH LUẬT VÀ NGUYÊN LÝ CƠ BẢN CỦA TRƯỜNG
ĐIỆN TỪ
NĂNG LƯỢNG SÓNG ĐIỆN TỪ:
Năng lượng điện từ trường và vecto Poynting:
74
