Lab 4a: Selectivity in Protection with Circuit

Breakers (Bảo vệ chọn lọc với Circuit Breakers)

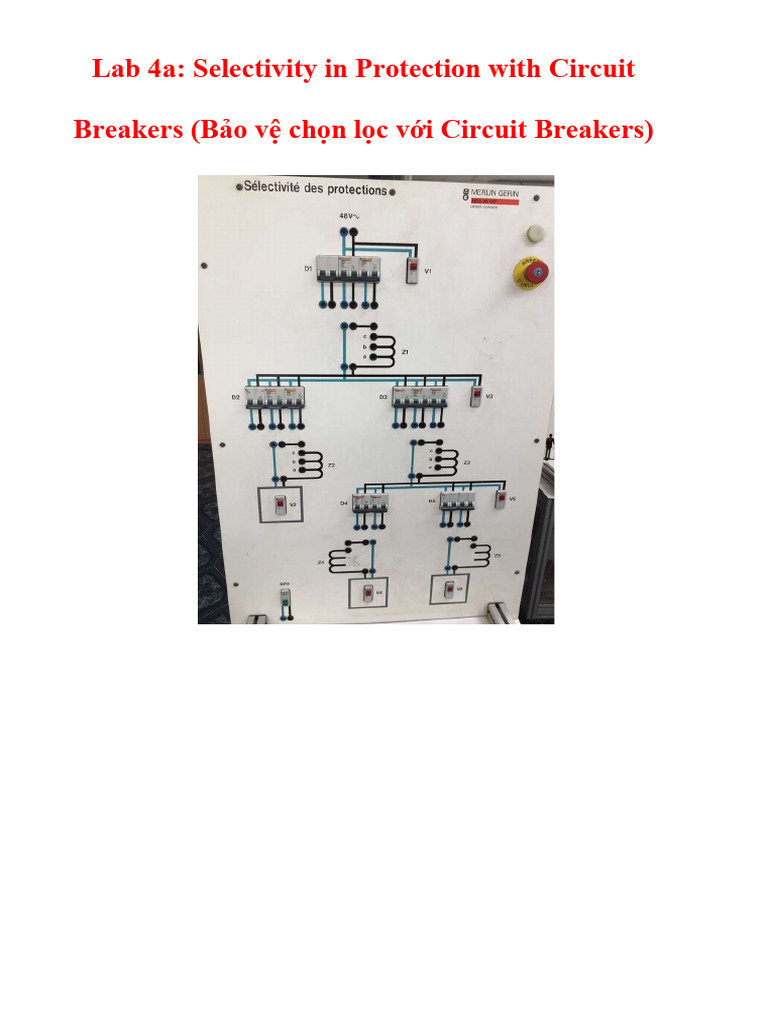

1/ Mô hình thí nghiệm

 Nguồn 1 pha 48V RMS AC

 3 CB D1 được đánh dấu tuần tự từ trái sang phải như sau: D11, D12, D13

 3 CB D2 được đánh dấu tuần tự từ trái sang phải như sau: D21, D22, D23

 3 CB D3 được đánh dấu tuần tự từ trái sang phải như sau: D31, D32, D33

 2 CB D4 được đánh dấu tuần tự từ trái sang phải như sau: D41, D42

 2 CB D5 được đánh dấu tuần tự từ trái sang phải như sau: D51, D52

 Các đèn báo V1-V6

 Nút bấm BP2 để tạo ngắn mạch

 Các tải Z1, Z2, Z3, Z4, Z5 có điện trở 0 ohm

2/ Câu hỏi: (Trả lời trong báo cáo)

 Bảo vệ chọn lọc là gì? Ý nghĩa của bảo vệ chọn lọc?

Bảo vệ chọn lọc là khả năng bảo vệ của cầu dao hoạt động theo một trình tự cụ
thể sao cho chỉ có cầu dao gần sự cố nhất mới được xử lý sự cố.
Đạt được độ chọn lọc hoàn toàn là điều cần thiết để duy trì độ tin cậy trong hệ
thống điện.

 Bảo vệ chọn lọc giữa 2 CB bao gổm mấy loại?

 Gồm 2 loại là bảo vệ toàn phần (Total selectivity) và bảo vệ bán phần (Partial
selectivity)
 Nêu những phương pháp (đối với CB) để đạt được bảo vệ chọn lọc?
Những phương pháp để đạt được bảo vệ chọn lọc bao gồm: Chọn lọc theo mức
dòng, chọn lọc theo thời gian, chọn lọc hỗn hợp theo mức dòng và thời gian, chọn
lọc dựa trên mức năng lượng hồ quang.
3/ Thao Tác 1

 Cắt toàn bộ CB trước khi nối dây

 Nối các CB D11, D21, D31, D41, D51

 Nối 2 đầu nút BP2 vào 2 đầu tải Z4

 Nhấn nút BP2 để tạo ngắn mạch ở Z4. Quan sát và ghi nhận CB nào bị trip?
CB D41 bị cắt
  Nối 2 đầu nút BP2 vào 2 đầu tải Z5. Quan sát và ghi nhận CB nào bị trip?
CB D51 bị cắt
 Nối 2 đầu nút BP2 vào 2 đầu tải Z3. Quan sát và ghi nhận CB nào bị trip?
CB D31 bị cắt
 Nối 2 đầu nút BP2 vào 2 đầu tải Z2. Quan sát và ghi nhận CB nào bị trip?
CB D21 bị cắt
 Dựa vào quan sát trên, kết luận mạch có bảo vệ chọn lọc hay không và bảo vệ chọn lọc
bao nhiêu level (Selectivity at how many levels)? Vì sao? Giải thích bằng quan sát + ghi
nhận phía trên và thông số của các CB.
Mạch có bảo vệ chọn lọc trên cả 3 level vì quan sát thấy các CB chỉ cắt ngay tại điểm xảy
ra sự cố.
3/ Thao Tác 2

 Cắt toàn bộ CB trước khi nối dây

 Nối các CB D11, D22, D31, D41, D51

 Nối 2 đầu nút BP2 vào 2 đầu tải Z4

 Nhấn nút BP2 để tạo ngắn mạch ở Z4. Quan sát và ghi nhận CB nào bị trip?
CB D41 bị cắt
 Nối 2 đầu nút BP2 vào 2 đầu tải Z5. Quan sát và ghi nhận CB nào bị trip?
CB D51 bị cắt
 Nối 2 đầu nút BP2 vào 2 đầu tải Z3. Quan sát và ghi nhận CB nào bị trip?
CB D31 và D11 bị cắt
 Nối 2 đầu nút BP2 vào 2 đầu tải Z2. Quan sát và ghi nhận CB nào bị trip?
CB D22 và D11 bị cắt
 Dựa vào quan sát trên, kết luận mạch có bảo vệ chọn lọc hay không và bảo vệ chọn

lọc bao nhiêu level (Selectivity at how many levels)? Vì sao? Giải thích bằng quan sát

+ ghinhận phía trên và thông số của các CB.

Có sự phối hợp của CB D41 và D51 tuy nhiên các CB còn lại không đảm bảo tính chọn lọc do

sự cố ở Z2 và Z3 khiến cả CB D11 cắt. Vì thế mạch không chọn lọc.

 - Dựa vào quan sát trên, kết luận mạch có bảo vệ chọn lọc hay không và bảo vệ chọn lọc
bao nhiêu level (Selectivity at how many levels)? Vì sao? Giải thích bằng quan sát + ghi
nhận phía trên và thông số của các CB.

Mạch không bảo vệ chọn lọc vì các sự cố ở Z4 và Z2 có 2 CB ở 2 cấp khác nhau cắt
cùng lúc.

Mạch chỉ đảm bảo chọn lọc ở 2 level vì khi sự cố ở Z4 có 2 CB ở 2 cấp khác nhau cắt
cùng l lúc.
 nhận.
Mạch chỉ đảm bảo chọn lọc ở 2 level vì khi sự cố ở Z4 có 2 CB ở 2 cấp khác nhau cắt
cùng l lúc.

Mạch có bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ngay tại điểm sự cố.
Mạch không bảo vệ chọn lọc vì các sự cố ở Z4 và Z2 có 2 CB ở 2 cấp khác nhau cắt cùng lúc.

Mạch có bảo vệ chọn lọc ở 2 level do khi sự cố ở Z4 có tới 2 CB cắt là D42 và D31.
Mạch có bảo vệ chọn lọc vì các CB chỉ cắt ở điểm xảy ra sự cố

Mạch có bảo vệ chọn lọc ở 2 level do khi sự cố ở Z3 có tới 2 CB cắt là D32 và D11.
Mạch không bảo vệ chọn lọc vì khi sự cố ở các điểm Z3 và Z2 làm cắt cả CB D11

Mạch có bảo vệ chọn lọc vì các CB chỉ cắt ở điểm xảy ra sự cố

Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D11

Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D11
Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D11

Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D11
Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D11

Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ở điểm xảy ra sự cố.
Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ở điểm xảy ra sự cố.

Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ở điểm xảy ra sự cố.
Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ở điểm xảy ra sự cố.
Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt ở điểm xảy ra sự cố.

Mạch không bảo vệ chọn lọc vì khi sự cố ở điểm Z3 làm cắt cả CB D12

Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt tại điểm xảy ra sự cố.
Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt tại điểm xảy ra sự cố.

Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt tại điểm xảy ra sự cố.
Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt tại điểm xảy ra sự cố.

Mạch bảo vệ chọn lọc ở cả 3 level vì các CB chỉ cắt tại điểm xảy ra sự cố.
 Cắt toàn bộ CB trước khi nối dây
 SV tự thiết kế và lựa chọn các CB sao cho mạch đạt được bảo vệ chọn lọc ở 3 levels
(Selectivity at 3 levels). Giải thích cách thiết kế và lựa chọn.

Đường đặc tuyến làm việc của CB

Chọn các CB sau: D13 – D22 – D32 – D41 – D51
Chọn các CB trên vì: CB D41 và D51 ở cùng 1 level xa nguồn nhất vì vậy chọn cùng
CB loại B có tốc độ cắt nhanh nhất.
CB D32 và D22 cùng level, cùng chọn CB loại C để phối hợp với các CB còn lại của hệ
thống.
CB D13 chọn loại D tốc độ cắt chậm để phối hợp, đảm bảo tính chọn lọc.
Thực nghiệm lần lượt tạo các sự cố ở các điểm Z5, Z4, Z3, Z2. Thấy các CB chỉ cắt ở
điểm bị sự cố.
 Đảm bảo tính chọn lọc.
 Hình ảnh mạch thiết kế
 Với sự lựa chọn các CB như trên, bảo vệ chọn lọc là toàn phần (Total Selectivity) hay
bán phần (Partial Selectivity)?
Bảo vệ chọn lọc là toàn phần
 Nếu là bảo vệ chọn lọc toàn phần (Total Selectivity), giải thích vì sao?
Vì các sự cố ở cùng level không bị chồng chất lên nhau, các CB chỉ cắt ngay điểm sự cố.
VD: khi sự cố ở Z4 chỉ có CB D41 cắt, sự cố ở Z5 chỉ có CB D51 cắt => hoạt động
đúng như thiết kế.
