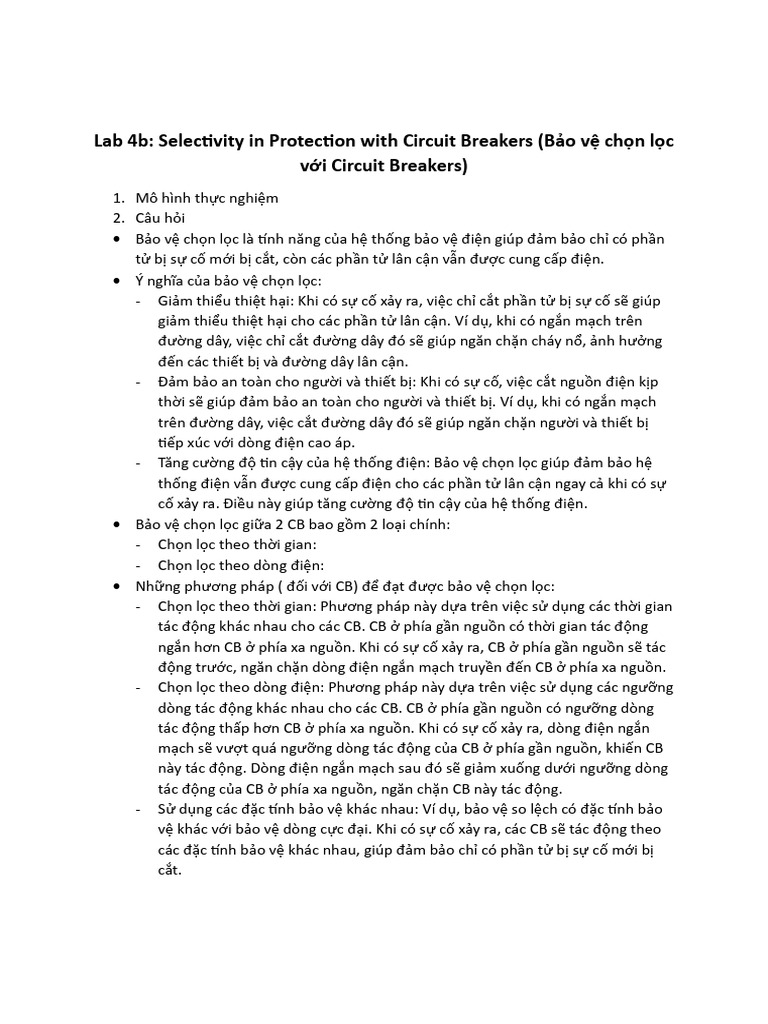

Lab 4b: Selec vity in Protec on with Circuit Breakers (Bảo vệ chọn lọc

với Circuit Breakers)

1. Mô hình thực nghiệm
2. Câu hỏi
 Bảo vệ chọn lọc là nh năng của hệ thống bảo vệ điện giúp đảm bảo chỉ có phần
tử bị sự cố mới bị cắt, còn các phần tử lân cận vẫn được cung cấp điện.
 Ý nghĩa của bảo vệ chọn lọc:
- Giảm thiểu thiệt hại: Khi có sự cố xảy ra, việc chỉ cắt phần tử bị sự cố sẽ giúp
giảm thiểu thiệt hại cho các phần tử lân cận. Ví dụ, khi có ngắn mạch trên
đường dây, việc chỉ cắt đường dây đó sẽ giúp ngăn chặn cháy nổ, ảnh hưởng
đến các thiết bị và đường dây lân cận.
- Đảm bảo an toàn cho người và thiết bị: Khi có sự cố, việc cắt nguồn điện kịp
thời sẽ giúp đảm bảo an toàn cho người và thiết bị. Ví dụ, khi có ngắn mạch
trên đường dây, việc cắt đường dây đó sẽ giúp ngăn chặn người và thiết bị
ếp xúc với dòng điện cao áp.
- Tăng cường độ n cậy của hệ thống điện: Bảo vệ chọn lọc giúp đảm bảo hệ
thống điện vẫn được cung cấp điện cho các phần tử lân cận ngay cả khi có sự
cố xảy ra. Điều này giúp tăng cường độ n cậy của hệ thống điện.
 Bảo vệ chọn lọc giữa 2 CB bao gồm 2 loại chính:
- Chọn lọc theo thời gian:
- Chọn lọc theo dòng điện:
 Những phương pháp ( đối với CB) để đạt được bảo vệ chọn lọc:
- Chọn lọc theo thời gian: Phương pháp này dựa trên việc sử dụng các thời gian
tác động khác nhau cho các CB. CB ở phía gần nguồn có thời gian tác động
ngắn hơn CB ở phía xa nguồn. Khi có sự cố xảy ra, CB ở phía gần nguồn sẽ tác
động trước, ngăn chặn dòng điện ngắn mạch truyền đến CB ở phía xa nguồn.
- Chọn lọc theo dòng điện: Phương pháp này dựa trên việc sử dụng các ngưỡng
dòng tác động khác nhau cho các CB. CB ở phía gần nguồn có ngưỡng dòng
tác động thấp hơn CB ở phía xa nguồn. Khi có sự cố xảy ra, dòng điện ngắn
mạch sẽ vượt quá ngưỡng dòng tác động của CB ở phía gần nguồn, khiến CB
này tác động. Dòng điện ngắn mạch sau đó sẽ giảm xuống dưới ngưỡng dòng
tác động của CB ở phía xa nguồn, ngăn chặn CB này tác động.
- Sử dụng các đặc nh bảo vệ khác nhau: Ví dụ, bảo vệ so lệch có đặc nh bảo
vệ khác với bảo vệ dòng cực đại. Khi có sự cố xảy ra, các CB sẽ tác động theo
các đặc nh bảo vệ khác nhau, giúp đảm bảo chỉ có phần tử bị sự cố mới bị
cắt.
 - Sử dụng các bộ điều khiển bảo vệ: Bộ điều khiển bảo vệ có thể giúp đảm bảo
nh chọn lọc bằng cách phân ch dữ liệu từ các thiết bị đo lường khác nhau.
Ví dụ, bộ điều khiển bảo vệ có thể sử dụng thông n về dòng điện, điện áp và
thời gian để xác định vị trí của sự cố và tác động CB phù hợp.
3. Thao tác 1
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
4. Thao tác 2
Dự đoán:
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 sẽ bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
5. Thao tác 3
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D32 và D11 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
6. Thao tác 4
Dự đoán:
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 và D32 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, chỉ có CBD31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
7. Thao tác 5
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D33 và D11 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
8. Thao tác 6
Dự đoán
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D33 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
9. Thao tác 7
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và bảo vệ chọn lọc 3 level
10. Thao tác 8
Dự đoán
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D31 và D42 sẽ bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
11. Thao tác 9
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D32 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
12. Thao tác 10
Dự đoán
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D12,D32 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
13. Thao tác 11
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D33 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
14. Thao tác 12
Dự đoán
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D12 và D33 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
15. Thao tác 13
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 và D31 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
16. Thao tác 14
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D31 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
17. Thao tác 15
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D32 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
18. Thao tác 16
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 và D32 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D32 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 2 level
19. Thao tác 17
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D41 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D33 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
20. Thao tác 18
 Nhấn nút BP1 để tạo ngắn mạch ở Z4, CB D42 bị trip
 Nối 2 đầu nút BP1 vào 2 đầu tải Z3, CB D33 bị trip
 Mạch có bảo vệ chọn lọc và chọn lọc ở 3 level
21. Thao tác 19
 Cách thiết kế và lựa chọn CB: D13, D32 và D41
 Bảo vệ chọn lọc là toàn phần, vì CB bảo vệ phía sau sẽ cắt trước CB gần nguồn
hơn.
